Les bagues et tampons sont des outils de contrôle essentiels en métrologie pour vérifier rapidement et efficacement le respect des tolérances mécaniques après usinage. Utilisés dans l'industrie mécanique, ils permettent de contrôler la conformité des dimensions d'une pièce selon des spécifications précises, sans nécessiter de mesure absolue.
Les tampons fonctionnent comme un bouchon avec deux côtés : un côté GO qui facilite l'insertion du bouchon à l'extrémité du filetage, et un côté NO GO qui empêche le bouchon d'entrer. Pour que l'alésage soit conforme, il faut donc que la partie GO entre mais que la partie NO GO ne puisse s'insérer à l'extrémité du filetage. Le principe est identique pour les bagues mais cette fois le GO est une bague et le NO GO est une autre bague. Le diamètre de la bague va empêcher que le tampon de rentrer, tandis que pour une bague et un tampon fileté, la hauteur ou l'espacement des filets rempliront cette fonction.
Ces deux familles d'instruments répondent à des besoins de contrôle différents.
Ils servent à contrôler le diamètre d'un alésage (pour les tampons) ou d'un arbre (pour les bagues).

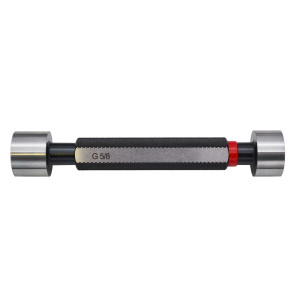

● Les tampons lisses : Ils fonctionnent comme un bouchon avec deux côtés, un côté GO qui doit s'insérer facilement dans l'alésage, et un côté NO GO qui ne doit pas pouvoir entrer.
● Les bagues lisses : le principe est identique mais inversé , on contrôle un diamètre extérieur en tentant de faire passer la pièce à travers la bague.
Ces instruments vérifient uniquement la dimension du diamètre, indépendamment de toute autre caractéristique. La tolérance standard est H7.
Ils vérifient la conformité des filetages internes et externes.

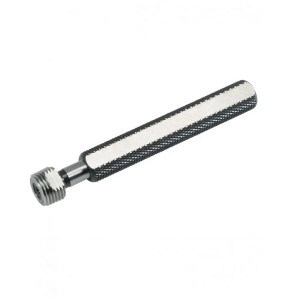

● Pour les tampons filetés : le côté GO doit pouvoir être vissé manuellement jusqu'au bout du taraudage, tandis que le côté NO GO ne doit pas pouvoir être vissé de plus de 1,5 à 2 tours.

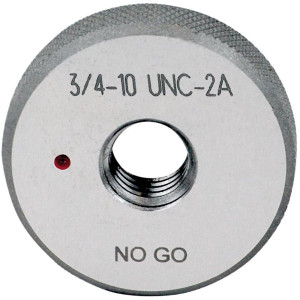

● Pour les bagues filetées : la bague GO doit se visser sur toute la longueur du filetage sans forcer, alors que la bague NO GO ne doit pas dépasser 2 tours complets.
Ces instruments contrôlent à la fois le diamètre et le pas de vis (hauteur et espacement des filets), garantissant l'assemblage correct des pièces filetées. Le choix entre lisse et fileté dépend donc du type de contrôle à effectuer : dimension simple ou filetage complet.
Chez Micron France, nous proposons une gamme complète de bagues et tampons pour répondre à tous les besoins de contrôle en atelier et en production.
| Type | Fonction | Normes disponibles | Tolérances standards | Prix indicatif |
|---|---|---|---|---|
| Tampons lisses | Contrôle diamètre alésages (GO/NO GO) | ISO, DIN | H7 | 15-80€ (unité) 150-400€ (coffret) |
| Tampons filetés | Contrôle filetages internes (GO/NO GO) | ISO métrique, BSP, UNF, UNC | 6H (ISO), A (BSP) | 20-100€ (unité) 200-600€ (coffret) |
| Bagues lisses | Contrôle diamètres extérieurs (GO/NO GO) | ISO, DIN | H7 | 15-70€ (unité) 150-350€ (jeu) |
| Bagues filetées | Contrôle filetages externes (GO/NO GO) | ISO métrique, BSP, UNF, UNC | 6H (ISO), A (BSP) | 20-90€ (unité) 200-500€ (jeu) |
| Spécial plongée | Contrôle TIV matériel sous-marin | M18, M25, M26 | Spécifique plongée | 50-150€ |

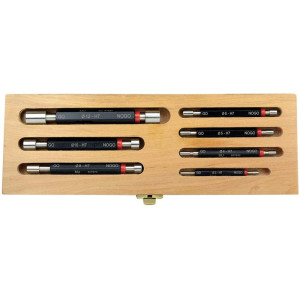

Tampons doubles GO/NO GO pour contrôle rapide des alésages, tolérance H7, idéaux pour les contrôles de série en production.

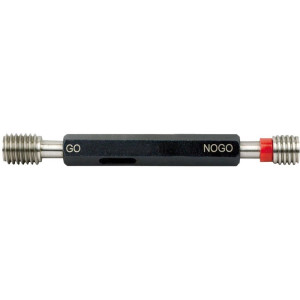

Conformes aux normes ISO (métrique), BSP (gaz), UNF et UNC (pouces). Les tampons doubles GO/NO GO, tolérance 6H pour ISO.

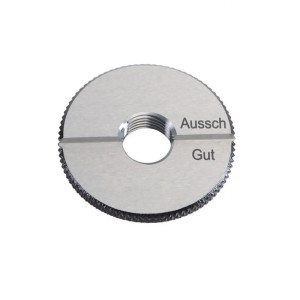

Vendues séparément en GO et NO GO ou en jeux complets. Conformes aux normes ISO et DIN13.

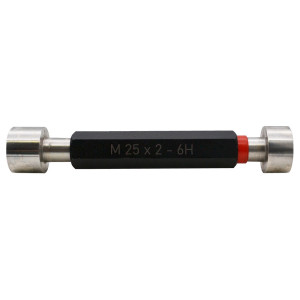

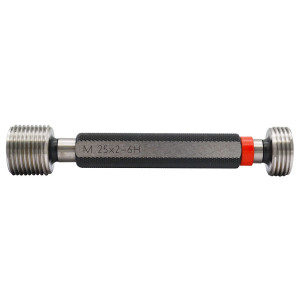

Bagues et tampons M18, M25 et M26 spécifiquement conçus pour les contrôles TIV (Techniciens d'Inspection Visuelle) dans les clubs de plongée.
Pour les dimensions ou tolérances particulières, nous proposons un service de fabrication sur mesure par nos usines partenaires en France et en Allemagne.
L'utilisation correcte des bagues et tampons garantit un contrôle fiable et reproductible.
Pour les tampons lisses :
Nettoyez l'alésage et le tampon avant chaque contrôle pour éliminer poussière et résidus. Insérez d'abord le côté GO du tampon : il doit s'insérer facilement sans forcer. Testez ensuite le côté NO GO : il ne doit pas pouvoir entrer dans l'alésage. Si les deux conditions sont remplies, l'alésage est conforme.
Pour les tampons filetés :
Commencez par le côté GO qui doit pouvoir être vissé manuellement jusqu'au bout du taraudage sans effort excessif. Utilisez ensuite le côté NO GO qui ne doit pas pouvoir être vissé de plus de 1,5 à 2 tours.
Pour les bagues filetées :
Utilisez d'abord la bague GO qui doit pouvoir être vissée manuellement sur toute la longueur du filetage à contrôler. Utilisez ensuite la bague NO GO qui ne doit pas pouvoir être vissée de plus de 2 tours complets. Pour un contrôle complet, les deux vérifications sont nécessaires afin de garantir que le filetage se situe dans la plage de tolérance admissible.
Précautions générales :
● Toujours nettoyer les instruments avant et après usage.
● Ne jamais forcer lors du contrôle.
● Ranger dans des coffrets de protection après utilisation.
● Vérifier régulièrement l'état des bagues et tampons : tout signe d'usure, de corrosion ou de dommage nécessite un remplacement immédiat.
Commander des bagues et tampons sur Micron France est simple et adapté à vos besoins spécifiques.
Articles en stock : Dimensions courante disponibles (IDO métrique, BSP, UNF, UNC). Livraison en 24 - 48 heures. Commandez directement sur notre site.
Fabrication sur mesure : Dimensions particulières, tolérances spécifiques, ou filetages spéciaux fabriqués par nos usines partenaires en France et Allemagne.
Demande de devis : Contactez-nous pour la fabrications sur mesure, achats groupés ou conseils techniques.

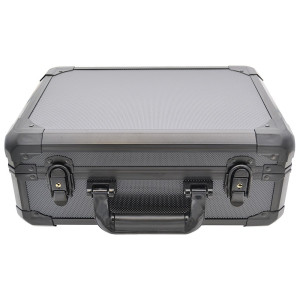

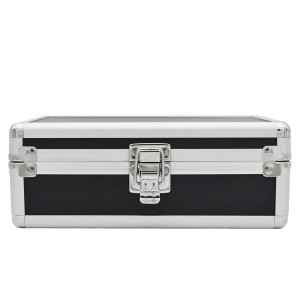

Nous proposons également des accessoires comme les coffrets de rangement pour protéger et organiser vos bagues et tampons, ainsi qu'un Tolerator (indicateur de tolérances ISO R 286-1962) pour la lecture directe des tolérances jusqu'à 500 mm.
Oui, comme tout instrument de contrôle, les bagues et tampons nécessitent un étalonnage régulier pour maintenir leur fiabilité et garantir la conformité aux normes qualité.
● Usure : les bagues et tampons sont soumis à l'usure lors de leur utilisation, particulièrement les surfaces de contact qui peuvent s'user progressivement avec les insertions répétées. L'étalonnage permet de vérifier que les dimensions restent conformes aux spécifications d'origine et que l'instrument peut encore garantir un contrôle fiable.
● Fréquence recommandée :Un étalonnage annuel est conseillé pour un usage intensif en production. Pour un usage modéré, un intervalle de deux ans peut suffire. La fréquence dépend également de la criticité des contrôles effectués et des exigences de votre système qualité (ISO 9001).
● Signes nécessitant un remplacement :Si vous constatez des signes d'usure visibles, de corrosion ou de dommages (rayures, chocs), remplacez immédiatement l'instrument. Un tampon ou une bague endommagé peut conduire à accepter des pièces non conformes ou à rejeter des pièces bonnes, compromettant la qualité de votre production.
Nous proposons un service d'étalonnage professionnel disponible en option lors de l'achat de vos bagues et tampons neufs ou ultérieurement pour le renouvellement de certification. Nous pouvons également étalonner des instruments en votre possession provenant d'autres fabricants. L'étalonnage est réalisé par notre réseau de laboratoires partenaires, avec délivrance d'un certificat attestant de la conformité de l'instrument.
Un entretien rigoureux prolonge la durée de vie des bagues et tampons et maintient la fiabilité des contrôles.
Nettoyage après chaque utilisation : Nettoyez systématiquement les bagues et tampons après usage pour éliminer les résidus d'huile de coupe, les copeaux métalliques et la poussière. Utilisez un chiffon doux légèrement imbibé d'alcool isopropylique ou d'un solvant adapté. Pour les filetages, une brosse douce peut être nécessaire pour atteindre le fond des filets.
Protection contre la corrosion : Les bagues et tampons en acier sont sensibles à la corrosion, surtout dans les environnements humides. Appliquez une fine couche d'huile protectrice anticorrosion après nettoyage si les instruments ne sont pas utilisés quotidiennement.
Rangement approprié : Rangez vos bagues et tampons dans leurs coffrets de protection d'origine ou dans des coffrets de rangement spécifiques (disponibles chez Micron France). Un rangement organisé évite les chocs entre instruments et facilite l'identification rapide de la dimension recherchée. Ne les laissez jamais en vrac dans un tiroir ou sur un établi.
Manipulation précautionneuse : Évitez de faire tomber les instruments, car tout choc peut altérer leur géométrie et compromettre la précision du contrôle. Ne forcez jamais lors de l'utilisation, que ce soit pour les tampons lisses ou filetés.
Vérifications périodiques : Inspectez régulièrement l'état des surfaces s'il y a bien une absence de rayures, d'impacts, de corrosion ou d'usure excessive. Toute détérioration visible nécessite un remplacement immédiat de l'instrument pour garantir la fiabilité de vos contrôles.
Les bagues et tampons de contrôle répondent à plusieurs normes internationales garantissant leur précision et leur interopérabilité.
| Type de filetage | Normes principales | Tolérances standards | Applications |
|---|---|---|---|
| ISO métrique | DIN 13, ISO 965, ISO 1502 | 6H (filetés), H7 (lisses) | Mécanique générale, production |
| BSP (gaz) | British Standard Pipe | Tolérance A | Plomberie, hydraulique, pneumatique |
| UNF / UNC (pouces) | Unified National Fine/Coarse | Standards américains | Aéronautique, mécanique de précision |
| Spécial plongée | M18, M25, M26 | Normes TIV sécurité | Contrôle matériel sous-marin |
Ces normes garantissent des mesures uniformes et précises, essentielles dans l'industrie mécanique et de production. Nos tampons et bagues ISO sont conformes à ces références.
Réalisez une vérification rapide des pièces réalisées, avec nos instruments de contrôle de qualité, réservés à un usage professionnel.
Micron France offre un conseil client très précis et un stock très important de matériel de mesure, notamment des produits spécifiquement conçus pour la plongée et les techniciens d'inspection visuelle. Avec une livraison en 24/48 heures, c'est aussi un choix de gamme très large dans le domaine de la métrologie : votre fournisseur en ligne d'instruments de mesure propose une gamme de pieds à coulisse digitaux et mécaniques. Le micromètre assure une bonne lecture et assure une bonne précision sur les mesures réalisées dans l'industrie métallurgique.
En industrie mécanique, les bagues et tampons permettent de vérifier le respect des exigences fonctionnelles des pièces. Les compas utilisés en traçage sont proposés dans de nombreuses déclinaisons : compas à pointe, compas à charnière, compas d'épaisseur à ressort, compas à verge, etc.
Plusieurs modèles d'équerre sont également proposés : équerre simple, équerre à chapeau et équerres spéciales.
Les jauges et calibres vérifient l'exactitude des pas de vis, rayons, épaisseurs, filetages, soudures, angles, trous, voies de scie, pneus, gicleurs, etc.
Le marbre est parfait pour tout ce qui est contrôle au comparateur ou traçage au trusquin.
MicronFrance distribue une gamme de rapporteur d'angle, pour la mesure et le traçage des angles : rapporteurs à serrage central, à loupe, à règle coulissante, rapporteur d'angle digital, etc.
Les réglet, circomètre et règles viennent compléter cette gamme des instruments de contrôle.
