Marquage

Qu'est ce que le marquage industriel et pourquoi est-il important pour l'identification et la traçabilité ?

Le marquage industriel regroupe l'ensemble des techniques permettant d'identifier, de référencer et d'assurer la traçabilité des pièces tout au long de leur cycle de vie. Il permet d'apposer des informations permanentes ou semi-permanentes sur différents matériaux.

Le marquage est essentiel pour identifier durablement les pièces métalliques ou plastiques, assurer la traçabilité en production (numéros de série, codes de suivi), faciliter le contrôle qualité et les opérations de maintenance, et respecter les exigences réglementaires de certaines industries (aéronautique, nucléaire, automobile).

Chez Micron France, nous proposons une gamme complète d'outils de marquage et de traçage adaptés à tous types d'applications industrielles et artisanales, du simple traçage aux marquages permanents par frappe.

Quelle est la différence entre le traçage et le marquage permanent ?

Ces deux techniques ont des objectifs et des durabilités différents.

Le traçage est temporaire et sert principalement à la préparation avant usinage. Il utilise des pointes à tracer en acier ou carbure pour réaliser des lignes fines et précises sur les surfaces, des jauges parallèles (trusquins) pour des tracés parallèles au bord de référence, ou encore des craies, feutres et crayons pour des marquages visibles et facilement effaçables.

Le traçage guide l'opérateur lors des opérations de coupe, perçage ou assemblage. Le marquage permanent est indélébile et reste visible pendant toute la durée de vie de la pièce. Il fait appel à des marques à frapper (poinçons) pour graver lettres, chiffres et symboles en relief, des graveurs électriques ou pneumatiques pour un marquage rapide et continu sur matériaux durs, ou des pointeaux pour créer un point d'impact avant perçage. Ce type de marquage assure l'identification et la traçabilité des pièces en production.

Quels sont les outils de marquage et de traçage disponibles chez Micron France ?

Micron France vous propose une gamme complète d'outils de marquage et de traçage adaptés à tous types d'applications industrielles et artisanales, du simple repérage aux marquages permanents.

1. Marquage permanent par déformation

Ces outils sont conçus pour une identification indélébile :

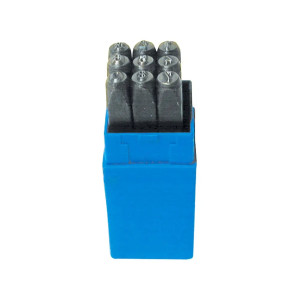

●     Les jeux de marques à frapper sont conçus pour marquer la surface des pièces métalliques en toute simplicité. Vous pouvez adapter la pression exercée pour obtenir un marquage selon la profondeur souhaitée. Choisissez votre jeu de chiffres et numéros à frapper.

●     Un pointeau peut être utilisé pour marquer ou pré-percer une pièce avant perçage. Avec ce système simple, l’empreinte ainsi laissée au centre facilite le placement de l’outil de perçage. Le pointeau peut être automatique. Les chasse-goupilles sont utilisés pour fixer ou ôter une goupille d’une pièce mécanique. Découvrez nos pointes à tracer. En carbure ou en acier, elles sont robustes et ont une longue durée de vie.

2. Gravure et marquage continu

Pour un marquage rapide, précis et en continu sur les matériaux durs :

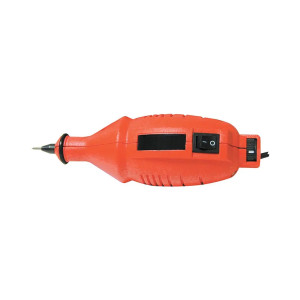

●     Les graveurs pneumatiques et les stylos graveurs sont des outils idéaux pour réaliser un marquage et une gravure rapide et en continu de matériaux durs (verre, aciers…). Le stylo graveur est une petite machine à graver manuelle dont l’intensité peut être réglée en fonction du matériau à marquer. Une machine à graver basse tension permet un marquage précis et net des métaux ferreux.

3. Traçage et repérage temporaire

Ces outils sont utilisés pour la préparation et le repérage avant usinage :

●     L’utilisation d’une craie, d’un feutre ou d’un crayon est simple et précise. Ils permettent le marquage en surface de différents types de matériaux pour des applications diverses telles que l’usinage de pièces mécaniques ou le marquage d’objets, des arbres, par exemple lors de travaux forestiers. Ces outils de marquage manuels marquent de petites ou grandes pièces quel que soit leur état en surface.

●     Une jauge parallèle de traçage est un outil utilisé pour obtenir un tracé parfaitement parallèle. La graduation indique la mesure entre la marque et le bord de référence. Communément appelé trusquin de menuisier, elle est parfaite pour des applications nécessitant un perçage au centre d’un profilé.

4. Marquage au sol et accessoires

●     Les vignettes à jour sont utilisées pour le marquage au sol tant en extérieur qu’en intérieur. Découvrez nos vignettes à jour pour les chiffres et pour les lettres. Elles sont simples à utiliser et sont idéales pour le référencement et le repérage.

MicronFrance propose également un service d'étalonnage raccordé COFRAC.

Comment choisir entre les marques à frapper et un graveur électrique ?

Le choix dépend de votre type d'application, de la fréquence de marquage et du matériau à marquer.

Les marques à frapper conviennent pour un marquage occasionnel avec durée de vie exceptionnelle (pas d'usure mécanique). Elles offrent un marquage très profond et indélébile, idéal pour les environnements sévères, ne nécessitent aucune alimentation électrique et sont économiques pour des utilisations ponctuelles. En revanche, le marquage est plus lent (caractère par caractère) et nécessite un marteau ou une presse.

Les graveurs électriques ou pneumatiques sont recommandés pour un marquage fréquent en production. Ils permettent un marquage rapide et continu, une profondeur réglable selon le matériau, et conviennent pour les matériaux très durs (acier trempé, verre, céramique). Néanmoins, ils nécessitent une alimentation électrique ou pneumatique et un entretien régulier de la pointe de gravure.

Pour les grandes séries en production, privilégiez le graveur. Pour l'identification permanente de pièces individuelles ou les applications sur le terrain, les marques à frapper sont plus pratiques.

Comment commander des outils de marquage ou obtenir un devis sur Micron France ?

Vous pouvez commander directement sur notre site la majorité de nos outils de marquage et traçage : marques à frapper, pointes à tracer, pointeaux, graveurs et accessoires sont disponibles en stock.

Pour les besoins spécifiques ou les commandes personnalisées, nous établissons un devis adapté à votre projet. Notre catalogue couvre également les jauges de traçage, les vignettes à jour, les consommables (craies, feutres) et les accessoires de marquage.

N'hésitez pas à contacter notre service commercial pour tout conseil technique ou demande particulière.

Les marques à frapper peuvent-elles être utilisées sur tous les matériaux ?

Les marques à frapper sont conçues pour les matériaux dont la dureté est inférieure ou égale à celle des poinçons.

●     Nos jeux de marques à frapper standard (50-55 HRC) conviennent pour les métaux non traités (acier doux, aluminium, cuivre, laiton), les plastiques durs et rigides, et le bois dur.

●     Pour les applications exigeantes, nos jeux haute dureté (58-62 HRC) sont adaptés aux aciers traités thermiquement, aux fontes et aux matériaux résistants. Ils sont spécifiquement conçus pour l'industrie nucléaire et ses annexes.

Pour marquer des matériaux très durs (acier trempé au-delà de 60 HRC, carbure de tungstène, céramique), il est préférable d'utiliser un graveur électrique ou pneumatique. La dureté du matériau à marquer doit toujours être inférieure à celle du poinçon pour éviter l'usure prématurée de l'outil.

Comment entretenir les outils de marquage et de traçage pour préserver leur efficacité ?

Un bon entretien prolonge la durée de vie de vos outils et maintient la qualité du marquage.

●     Marques à frapper et poinçons : Nettoyez après usage pour enlever les résidus métalliques et appliquez une fine couche d'huile protectrice pour éviter la corrosion. Vérifiez régulièrement l'état des gravures (pas d'usure excessive) et rangez dans leur coffret ou mallette pour protéger les reliefs des chocs.

●     Pointes à tracer : Elles nécessitent un contrôle régulier de l'état de la pointe (affûtage si nécessaire pour les pointes acier). Nettoyez le corps moleté pour maintenir une bonne prise en main et protégez la pointe carbure des chocs (très résistante mais cassante).

●     Graveurs électriques/pneumatiques et pointeaux automatiques : Remplacez les pointes de gravure usées selon la fréquence d'utilisation, nettoyez le mécanisme selon les préconisations du fabricant, et vérifiez les connexions électriques ou pneumatiques. Pour les pointeaux automatiques, contrôlez le mécanisme de déclenchement (nettoyage et lubrification légère).

Un rangement organisé dans les coffrets d'origine et un entretien régulier garantissent la qualité constante de vos marquages.

Quelles normes s'appliquent aux outils de marquage et de traçage industriel ?

Les outils de marquage répondent à plusieurs normes pour garantir la qualité, la sécurité et la traçabilité des marquages.

●     Dureté et dimensions : Les marques à frapper respectent des normes de dureté strictes ($\text{50-55 HRC}$ pour usage standard, $\text{58-62 HRC}$ pour applications industrielles exigeantes). Les dimensions des caractères sont normalisées selon les standards industriels (hauteurs de 2 à 10 mm).

●     Sécurité des équipements : Pour les graveurs électriques, la conformité CE est obligatoire. Les graveurs pneumatiques doivent respecter les normes de pression et de sécurité pneumatique.

●     Traçabilité : Les marquages permanents doivent permettre l'identification unique des pièces selon les normes ISO de traçabilité industrielle, notamment pour les secteurs réglementés (aéronautique, nucléaire, automobile). La norme AFNOR NF E11-102 concerne les instruments de traçage et de contrôle.

Ces normes garantissent la durabilité de vos marquages et leur lisibilité tout au long du cycle de vie des pièces.
