Mesureurs d'épaisseur

1. Qu'est-ce qu'un mesureur d'épaisseur et quelles technologies propose Micron France ?

Un mesureur d'épaisseur est un instrument de contrôle dimensionnel qui détermine l'épaisseur d'un matériau, d'une paroi ou d'une couche sans qu'il soit nécessaire d'accéder aux deux faces simultanément pour certains modèles. Micron France propose 22 références couvrant deux technologies fondamentalement différentes : les contrôleurs d'épaisseur à contact par étrier, qui mesurent en serrant la pièce entre deux touches, et les mesureurs d'épaisseur par ultrasons, qui travaillent depuis une seule face par impulsion d'écho.

Les marques disponibles au catalogue incluent Micron France pour les contrôleurs à contact, et des modèles ultrasons couvrant des plages de mesure allant de 0,75 mm à 600 mm selon le matériau. Le certificat d'étalonnage raccordé COFRAC est disponible en option. Pour orienter votre choix selon votre application, contactez notre équipe au 03 59 75 00 95.

2. Quelle différence entre un contrôleur d'épaisseur à contact et un mesureur par ultrasons ?

Ce sont deux principes de mesure distincts qui ne s'adressent pas aux mêmes matériaux ni aux mêmes configurations de pièces.

Le contrôleur à contact est l'outil naturel pour les matériaux souples ou semi-rigides accessibles des deux côtés. Le mesureur par ultrasons devient indispensable dès que la pièce est trop rigide pour être comprimée, accessible d'un seul côté, ou que la mesure doit traverser un revêtement de surface.

3. Quels matériaux peut-on mesurer avec chaque type d'instrument ?

Le contrôleur d'épaisseur à contact couvre les matériaux qui acceptent une légère compression entre les touches sans déformation permanente. Les applications typiques sont le cuir, le papier, le carton, le feutre, le caoutchouc, le textile, le verre fin et les matières plastiques souples. La pression de contact est calibrée pour ne pas écraser le matériau, ce qui est déterminant pour la précision sur les matériaux compressibles.

Le mesureur par ultrasons s'adresse à un spectre beaucoup plus large de matériaux rigides ou semi-rigides :

● Métaux : acier, fonte, aluminium, barres, tuyaux, rails, raccords, brides, réservoirs, essieux, roues

● Plastiques et composites : PVC, époxy, plastiques divers, composites, coques

● Applications spécifiques : échangeurs de chaleur, cellules et hublots d'avion, dalles, cloisons, structures inaccessibles d'un seul côté

La condition fondamentale pour l'ultrason est que le matériau soit homogène et que sa vélocité sonore soit connue ou mesurable — les matériaux fortement poreux ou à structure très hétérogène (certaines mousses, bois) donnent des résultats non fiables.

4. Comment fonctionne le principe d'impulsion d'écho ultrasonique et pourquoi faut-il du gel ?

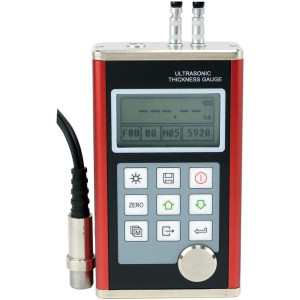

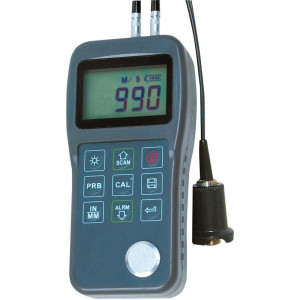

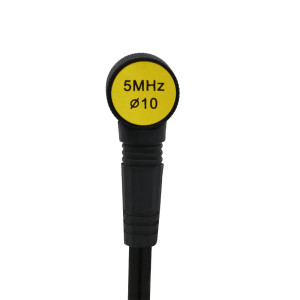

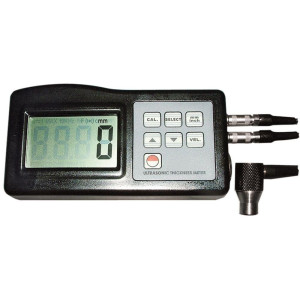

Le mesureur par ultrasons émet une impulsion sonore à haute fréquence (5 MHz sur les modèles du catalogue) depuis une sonde appliquée sur la surface. Cette impulsion traverse le matériau, se réfléchit sur la face opposée et revient vers la sonde. L'instrument mesure le temps de trajet aller-retour et le divise par la vélocité sonore du matériau (appelée vélocité, ajustable de 1 000 à 9 999 m/s selon le modèle) pour calculer l'épaisseur.

La formule est simple : épaisseur = (temps × vélocité) / 2.

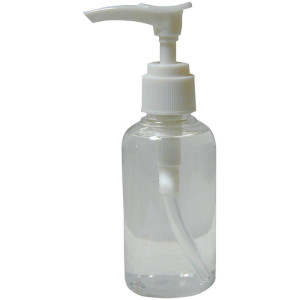

Le gel coupleur est indispensable parce que l'air est un très mauvais conducteur d'ultrasons : sans gel entre la sonde et la surface, l'impulsion est quasi totalement réfléchie à l'interface air/matériau avant même de pénétrer la pièce. Le gel (flacon de 250 ml fourni avec les modèles ultrasons) assure la continuité acoustique entre la sonde et le matériau. Sans gel, aucune mesure fiable n'est possible, quelle que soit la qualité de l'appareil.

La vélocité doit être réglée selon le matériau mesuré, une erreur de vélocité de 5 % produit une erreur d'épaisseur de 5 % sur le résultat final.

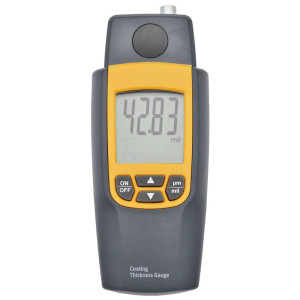

5. Peut-on mesurer l'épaisseur d'une pièce peinte ou revêtue sans retirer le revêtement ?

Cela dépend du type d'instrument. Les contrôleurs à contact mesurent toujours l'ensemble pièce + revêtement — ils ne distinguent pas les couches. Pour connaître l'épaisseur du matériau de base seul, il faut soit retirer le revêtement avant mesure, soit connaître son épaisseur et la soustraire.

Les mesureurs par ultrasons standards mesurent également la totalité, revêtement compris. Cependant, le catalogue Micron France propose des modèles spécifiques capables de mesurer à travers un revêtement de peinture ou autre traitement de surface :

● Mesure sous revêtement : capacité de 3 à 100 mm sous un revêtement, avec mesure de l'épaisseur du matériau de base uniquement

● Mesure sans revêtement : plage étendue jusqu'à 600 mm sur acier

● Mesure non destructive : aucun prélèvement de matière, aucune dégradation de surface

Ces modèles sont particulièrement utilisés en maintenance et contrôle anti-corrosion sur des structures peintes, réservoirs, coques de navires ou structures métalliques où le décapage préalable est impossible ou coûteux.

6. Quelle résolution choisir pour son mesureur d'épaisseur ?

La résolution nécessaire dépend directement de la tolérance d'épaisseur à vérifier. Une règle simple : la résolution de l'instrument doit être au moins 5 fois inférieure à la tolérance à contrôler.

Les mesureurs par ultrasons atteignent généralement 0,1 mm ou 0,01 mm selon le modèle. Les contrôleurs à contact peuvent descendre à 0,001 mm pour les applications de contrôle de films ou de matériaux fins. Pour les applications standard de contrôle de production sur acier ou plastique rigide, la résolution de 0,1 mm est souvent suffisante — investir dans un appareil à 0,01 mm n'apporte de valeur que si la tolérance de la pièce l'exige réellement.

Micron France c'est aussi un choix de gamme très large dans le domaine de la métrologie : votre fournisseur en ligne d'instruments de mesure propose une gamme de pieds à coulisse digitaux et mécaniques, des micromètres ainsi que des cales et piges. Les comparateurs mécaniques et digitaux, duromètres et indicateurs à levier sont également des instruments de mesure proposés. Micron France complète son offre d’outils de mesures avec d’autres instruments : jauges de profondeur, jauges de traçage, mesureurs d’épaisseur, mesureurs de revêtements et palpeurs. La jauge d’épaisseur reste l’outil incontournable pour les mesures rapides sur métal ou plastique. Un autre type de jauge permet la mesure d’épaisseur sur des matériaux souples ou composites. Consultez également les rugosimètres, les différents supports, les trusquins et clés dynamométriques.

Les outils proposés ont une grande précision, et certains peuvent être étalonnés pour s'assurer de la conformité de mesure. Chaque mesure doit être répétée pour assurer la fiabilité du contrôle, notamment sur les pièces en métal.
