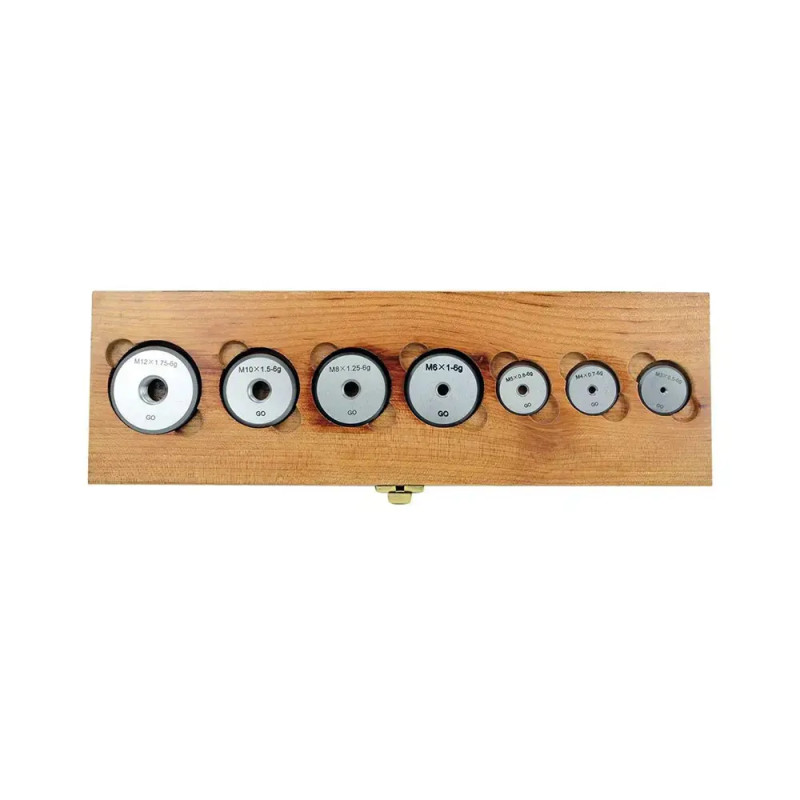

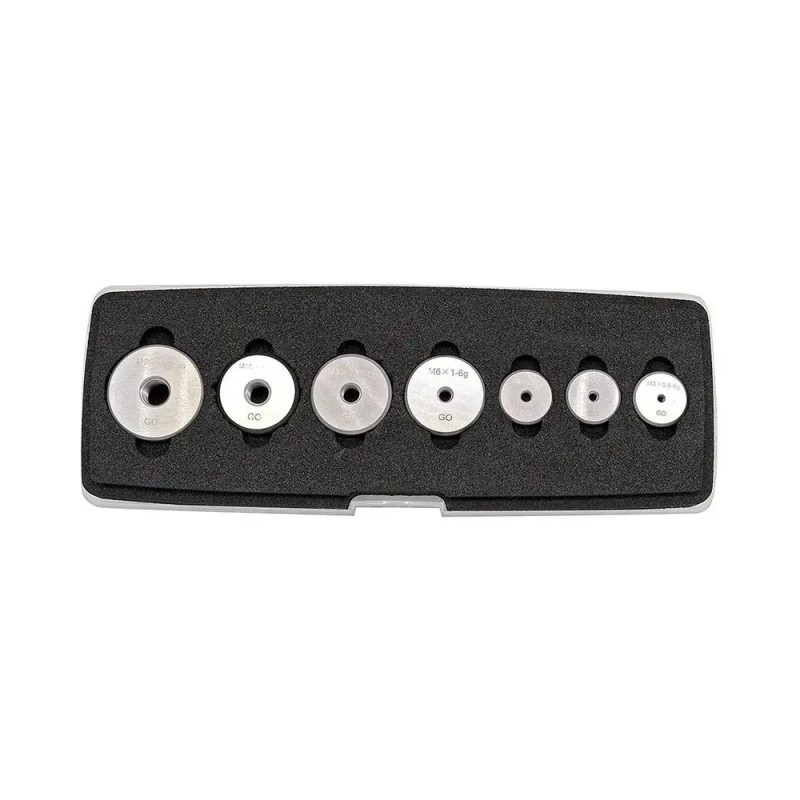

Jeu de 7 bagues filetées "entre"

1. Pourquoi utiliser des bagues "entre" M3-M12 pour vérifier les filetages mâles en usinage ?

Les bagues "entre" contrôlent la limite minimale du filetage mâle ISO 6g en validant qu'il n'est pas trop gros. Elles doivent s'engager librement sur minimum 5 tours complets sans résistance anormale. Un blocage signale un filetage trop épais à corriger ou rejeter immédiatement. Le contrôle s'effectue en 3 à 5 secondes par pièce contre 30 à 60 secondes avec un micromètre de filetage. Ce système passe/ne-passe-pas élimine les erreurs d'interprétation des mesures.

Un filetage mâle conforme ISO 6g présente un diamètre sur flancs entre deux limites définies. La bague "entre" simule la condition d'assemblage minimale acceptable. Elle représente l'écrou ou le taraudage femelle dans sa tolérance basse. Si elle refuse de s'engager le filetage est trop gros de 0,02 à 0,08 mm selon diamètre. Les causes typiques incluent bavures résiduelles d'usinage, déformation plastique en zone filaire ou erreur de réglage filière.

Les outils de coupe usés produisent des filetages irréguliers refusant la bague. Une profondeur de passe excessive crée des flancs déformés. Le coffret couvre M3 à M12 représentant 85% des besoins en mécanique standard. Combinez-le avec le boîtier "n'entre pas" pour un contrôle bidirectionnel complet assurant une conformité intégrale à la norme ISO 9001.

2. Comment différencier une bague "entre" d'une bague "n'entre pas" lors de l'utilisation quotidienne ?

Les bagues "entre" portent généralement un marquage vert ou lisse sans repère couleur spécial. Elles doivent s'engager facilement sur un filetage conforme sans aucun blocage. Les bagues "n'entre pas" sont généralement identifiables par un marquage rouge ou un signe visuel distinctif. Elles doivent refuser de s'engager au-delà de 2-3 tours sur filetage correct. Stockez-les dans des emplacements séparés du coffret pour éviter toute confusion.

La distinction physique évite les erreurs de contrôle. Les fabricants marquent souvent "GO" pour "entre" et "NO-GO" pour "n'entre pas". Certains modèles utilisent des anneaux de couleur verte et rouge. D'autres gravent les symboles + et - sur le corps de la bague. En l'absence de marquage vérifiez sur une pièce étalon connue conforme. La bague "entre" passe complètement en tournant librement.

La bague "n'entre pas" s'arrête après 1,5 à 3 tours maximum. Le sens de contrôle diffère également. La bague "entre" vérifie que le filetage n'est pas trop gros. La bague "n'entre pas" vérifie qu'il n'est pas trop petit ou usé. Un contrôle exhaustif nécessite les deux bagues successivement. Ordre recommandé : commencez par "entre" puis "n'entre pas". Si "entre" refuse c'est rebut direct sans autre vérification.

3. Le coffret M3-M12 répond-il aux exigences de contrôle qualité automobile et aéronautique ISO 6g ?

Ce coffret satisfait 80-85% des contrôles filetages automobile et aéronautique en tolérances standards ISO 6g. Les vis de fixation moteur, chassis, trains roulants et sous-ensembles utilisent massivement M6, M8, M10 et M12. Les assemblages structuraux aéronautiques emploient fréquemment M5, M6, M8 pour équilibrage masse critique. La tolérance 6g correspond à la classe moyenne universelle en mécanique générale et aviation. Les applications critiques exigent parfois 4h ou 6h nécessitant bagues spécifiques.

L'industrie automobile contrôle intensivement M8, M10 et M12 pour fixations critiques. Les blocs-moteurs, culasses, carters et collecteurs utilisent ces diamètres. Les trains roulants, rotules et bras de suspension nécessitent M10-M12 avec couple de serrage élevé. Le châssis intègre des M6-M10 pour longerons et supports. L'aéronautique privilégie M5-M8 pour structures alliées légères aluminium ou titane.

Les fixations de voilures, longerons et nervures respectent des tolérances IT6 à IT8. Les diamètres absents M14, M16, M20 représentent 10-15% des cas en structures lourdes. Les pas fins M8x1, M10x1,25 ou M12x1,25 exigent des bagues dédiées non incluses. Les tolérances 4h serrent plus que 6g pour applications critiques sécurité. Veuillez commander séparément ces références particulières conformément à la nomenclature technique.

4. Comment éviter l'usure prématurée des bagues "entre" lors de contrôles intensifs en production ?

Nettoyez systématiquement les filetages à contrôler avec air comprimé ou dégraissant avant engagement. Les copeaux métalliques coincés dans les filets créent des micro-rayures accumulatives sur la bague. Vissez manuellement sans forcer avec pression maximale de 3-5 N. L'utilisation d'une clé ou d'un outil mécanique détériore rapidement le filetage calibré. Alternez entre les bagues si le contrôle dépasse 100 pièces quotidiennes sur même diamètre.

L'acier trempé des bagues résiste à 10000-15000 cycles en conditions normales. Les particules abrasives réduisent cette durée à 3000-5000 cycles. Soufflez systématiquement huile et limaille avant vissage. Un filetage mal ébavuré arrache des copeaux microscopiques. Ces débris s'incrustent dans les flancs de la bague créant des faux refus. Vérifiez mensuellement l'état avec une pièce étalon certifiée. Si la bague refuse une pièce conforme connue elle est usée. Le forçage mécanique produit des déformations plastiques irréversibles.

Une pression de 15-20 N élargit les flancs de 0,005-0,010 mm. La bague accepte alors des filetages hors tolérance créant des faux positifs. Stockage dans un coffret fermé protège de l'oxydation et des chocs. Un choc latéral de 2-3 joules déforme localement le filetage. Étalonnez annuellement pour certification qualité traçable.

5. Peut-on utiliser les bagues "entre" seules ou faut-il obligatoirement les associer aux "n'entre pas" ?

L'utilisation isolée des bagues "entre" vérifie uniquement que le filetage n'est pas trop gros. Elle détecte les défauts d'usinage par excès mais ignore les filetages trop petits ou usés. Un contrôle conforme ISO exige la double vérification "entre" puis "n'entre pas" garantissant l'encadrement complet. Les procédures qualité automobile IATF 16949 et aéronautique EN9100 imposent ce double test sur pièces critiques. Seules les applications non-critiques acceptent le contrôle simple.

Le principe passe/ne-passe-pas repose sur deux limites. La limite basse vérifie que le filetage entre dans son logement femelle. La limite haute garantit qu'il ne s'use pas prématurément au montage. Un filetage passant uniquement "entre" peut être trop petit de 0,03-0,05 mm. Il s'assemblera correctement mais se desserrera sous vibrations. Les vis de sécurité, fixations structurales et assemblages dynamiques nécessitent absolument les deux contrôles. Les vis de capotage, fixations esthétiques ou applications sans sollicitation mécanique tolèrent le contrôle "entre" seul.

Le temps de contrôle double passe de 3-5 à 6-10 secondes par pièce. Cette différence reste négligeable en production série. L'investissement dans les deux coffrets garantit la traçabilité complète. Les audits ISO 9001 vérifient systématiquement cette double vérification sur pièces critiques.
