Topographie

1. Qu'est-ce que la topographie et quels sont ses principes fondamentaux ?

La topographie est une méthode qui permet de représenter sur un plan différents éléments qu'ils soient naturels ou artificiels. Cette discipline est essentielle pour l'élaboration de plans et de cartes utilisés dans le BTP, l'aménagement du territoire, la géométrie et de nombreuses autres applications professionnelles.

Sur le terrain, les mesures topographiques reposent sur un système de coordonnées polaires. En fonction des angles verticaux, des angles horizontaux et des distances mesurées, il devient possible de définir les points en coordonnées rectangulaires. Cette transformation mathématique permet de passer d'observations de terrain à une représentation plane précise et exploitable.

Les plans et les cartes topographiques sont basés sur les mesures réalisées par différents outils dotés d'une grande précision. Ces instruments permettent de mesurer les angles, les distances, les altitudes, les courbes de niveau et tous les paramètres nécessaires à la restitution fidèle du relief et des aménagements. La précision des appareils topographiques garantit la fiabilité des relevés, indispensable pour les projets de construction, d'aménagement ou de délimitation de terrains.

Tableau : Applications de la topographie par secteur

2. Quels sont les principaux appareils topographiques disponibles chez Micron France ?

Micron France propose une gamme complète d'appareils topographiques adaptés à tous les besoins, du simple relevé d'orientation aux mesures de précision professionnelles.

Les boussoles et altimètres

Les boussoles sont des outils simples d'utilisation mais essentiels pour l'orientation et la mesure d'altitude. Les boussoles utilisent le champ magnétique terrestre pour indiquer le nord magnétique. Une aiguille, dans un cadran rond, indique la direction regardée et permet une orientation en fonction des points cardinaux (nord, est, sud et ouest). Certains modèles intègrent des fonctions avancées comme la correction magnétique, des loupes et des lignes de visée.

Les altimètres mesurent l'altitude par rapport au niveau de la mer. Ils déterminent une distance verticale entre la surface de référence (le sol par exemple) et un point déterminé. Un altimètre peut également faire fonction de baromètre et mesurer la pression atmosphérique. Selon les modèles, d'autres fonctions telles qu'un thermomètre (pour la température), un compas et une horloge peuvent être incluses, offrant ainsi un instrument multifonctions pour les activités en extérieur.

Les curvimètres et planimètres

Les curvimètres sont spécialisés dans la mesure de distances et de surfaces sur plans et cartes. Les curvimètres permettent de mesurer tous types d'éléments linéaires courbes ou non rectilignes sur une carte. Ils déterminent les distances sur un plan avec une grande précision. Les modèles numériques disposent de nombreuses unités de mesures et d'un grand nombre d'échelles en mémoire, facilitant les conversions automatiques.

La mesure mécanique des surfaces sur un plan est possible grâce à un planimètre. Ces instruments topographiques sont équipés de deux bras, l’un polaire et l’autre extérieur ainsi que d’une roulette permettant le déplacement du bras polaire. Les mesures peuvent être effectuées en cm2, m2, km2, in2, ft2, acre.

Les lasers de chantier

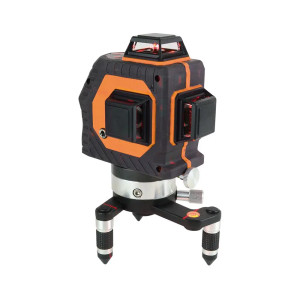

Les lasers de chantier sont des matériels modernes permettant de tracer des lignes laser sur un ou plusieurs plans avec un nivellement vertical et horizontal automatique. En fonction des besoins et du modèle de laser, un trépied peut être nécessaire pour la stabilisation. Les lasers de chantier sont équipés d'un compensateur magnétique pour une mise en fonction rapide et automatique. Ils projettent des plans horizontaux à 360°, des lignes verticales ou des croix selon les modèles, facilitant grandement l'implantation et le contrôle d'aplomb sur chantier.

Les niveaux de chantier

Les niveaux de chantier sont des outils simples à utiliser, précis et fiables. Différents types de niveaux existent tels que le niveau optique automatique ou le niveau laser de traçage. Ces outils sont couramment utilisés pour mesurer des hauteurs à l'aide d'une règle graduée (**mire**). Les niveaux optiques automatiques, avec leurs grossissements de 20x à 32x, permettent des lectures précises à grande distance.

Autres équipements disponibles :

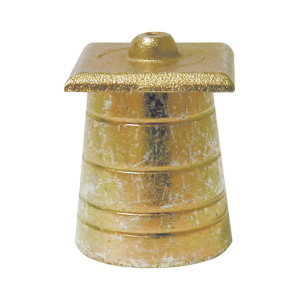

●     Cordeaux et plombs pour traçages et aplombs

●     Cutters et couteaux pour découpes précises

●     Détecteurs de métaux pour repérage de réseaux enterrés

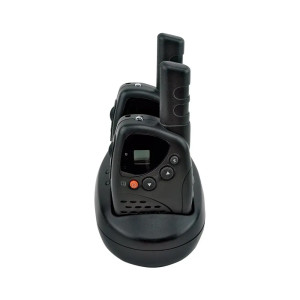

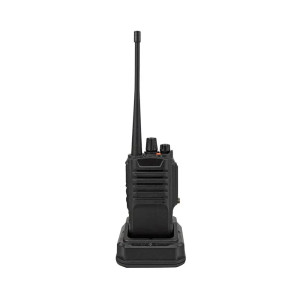

●     Émetteurs récepteurs pour communication sur chantier

●     Équerres pour contrôles d'angles droits

●     Trépieds robustes pour stabilisation des appareils

●     Lecteurs d'angle digitaux pour mesures angulaires précises

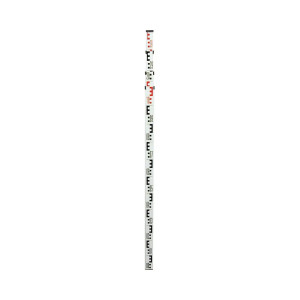

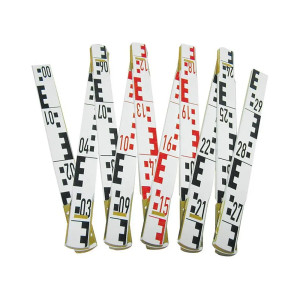

●     Accessoires variés (mires, jalons, cannes télescopiques)

Tableau comparatif : Appareils topographiques par usage

3. Comment choisir le bon équipement topographique pour mon projet ?

Le choix du matériel topographique dépend de plusieurs critères essentiels liés à la nature du projet, à la précision requise et aux conditions de terrain.

Tableau de sélection selon type de chantier

Définissez le type de travaux à réaliser : pour de simples implantations ou contrôles d'horizontalité sur chantier, un laser de chantier ou un niveau à bulle suffisent. Pour des levés topographiques complets, un niveau optique automatique avec mire sera nécessaire. Pour des mesures d'orientation en terrain naturel, une boussole et un altimètre s'imposent.

Évaluez la précision nécessaire :

●     Travaux courants de maçonnerie : niveaux à bulle standards (précision ±1 mm/m), lasers de traçage

●     Implantations de bâtiments : niveaux optiques automatiques (précision ±1,5 mm à 30 m), lasers rotatifs

●     Levés topographiques professionnels : théodolites, niveaux de haute précision (précision ±0,5 mm à 30 m)

Pour des travaux en intérieur ou sur petites surfaces (<10 m), les lasers de traçage à lignes croisées conviennent parfaitement. Pour des chantiers de moyenne envergure (10 à 50 m), privilégiez les lasers rotatifs ou les niveaux optiques avec grossissement 24x à 28x. Pour les grandes distances (>50 m), optez pour des niveaux optiques à fort grossissement (32x) ou des instruments motorisés.

Adaptez à l'environnement de travail :

●     Chantiers en intérieur : lasers de traçage à lignes, niveaux compacts

●     Chantiers extérieurs en plein jour : privilégiez les niveaux optiques (le laser devient peu visible en plein soleil) ou des lasers avec récepteur

●     Terrains accidentés : trépieds robustes, instruments avec compensateur automatique performant

●     Conditions climatiques difficiles : instruments avec protection IP (résistance à la poussière et aux projections d'eau)

Budget et fréquence d'utilisation :

●     Usage occasionnel (bricolage, petit chantier) : niveaux à bulle de qualité, lasers d'entrée de gamme

●     Usage professionnel régulier : lasers rotatifs professionnels, niveaux optiques automatiques fiables

●     Usage intensif (géomètre, topographe) : instruments de haute précision avec service d'étalonnage COFRAC

Fonctionnalités complémentaires utiles :

●     Affichage digital pour lecture immédiate

●     Connectivité Bluetooth pour enregistrement de données

●     Fonction pente pour ouvrages en dévers

●     Alimentation rechargeable pour autonomie prolongée

●     Mallette de transport robuste pour protection

4. Comment utiliser correctement un niveau de chantier ou un laser topographique ?

Utilisation d'un niveau optique automatique :

●     Installation : positionnez le trépied sur un terrain stable, jambes écartées pour assurer la stabilité. Réglez la hauteur pour un confort de visée. Fixez le niveau sur le trépied via le filetage standard 5/8. Effectuez un pré-nivellement grossier en réglant les vis calantes jusqu'à ce que la bulle sphérique soit approximativement centrée. Le compensateur automatique se chargera d'affiner le nivellement dans sa plage de fonctionnement (généralement ±3°).

●     Réglage de la visée : réglez l'oculaire pour obtenir une image nette du réticule en le tournant jusqu'à ce que les traits soient parfaitement nets. Pointez la lunette vers la mire en utilisant le viseur de pointage rapide. Effectuez la mise au point sur la mire avec la molette de mise au point jusqu'à obtenir une image claire des graduations.

●     Lecture de la mire : lisez la valeur indiquée au centre du réticule sur la mire graduée. Notez avec précision les millimètres grâce au grossissement. Pour des mesures précises, effectuez des visées en aller-retour et calculez la moyenne. Vérifiez régulièrement que le niveau n'a pas bougé en contrôlant la bulle sphérique.

Utilisation d'un laser de chantier :

●     Mise en place : positionnez le laser sur un trépied ou une surface stable. Allumez l'appareil : le compensateur automatique se met en route et nivelle le faisceau. Un signal sonore ou visuel indique que le nivellement est effectué. Si le laser est trop incliné (hors plage de compensation), une alarme vous avertit.

●     Projection et utilisation :

○     Pour un contrôle d'horizontalité : laissez le laser projeter son plan horizontal à 360°. Vérifiez les niveaux aux différents points du chantier

○     Pour un traçage vertical : activez la ligne verticale et alignez-la avec votre repère. Tracez le long du faisceau

○     Pour une implantation : positionnez le laser au point de référence. Marquez les points d'intersection du faisceau avec les éléments à implanter

●     En extérieur avec forte luminosité : utilisez un récepteur laser fixé sur une mire. Le récepteur émet un signal sonore et visuel quand il capte le faisceau, permettant ainsi de travailler même en plein soleil à des distances importantes (jusqu'à 100 m).

Précautions d'usage :

●     Ne jamais regarder directement dans le faisceau laser

●     Protéger l'appareil des chocs pendant le transport

●     Vérifier régulièrement la précision avec un test simple (visée croisée)

●     Ranger l'appareil dans sa mallette après utilisation

5. Comment entretenir le matériel topographique pour préserver sa précision ?

L'entretien régulier du matériel topographique est essentiel pour maintenir sa précision et prolonger sa durée de vie. Ces instruments de haute précision nécessitent des soins particuliers.

Nettoyage après chaque utilisation :

Éliminez la poussière et les projections à l'aide d'un pinceau doux ou d'une soufflette. N'utilisez jamais de chiffon rugueux qui pourrait rayer les lentilles. Pour les optiques (oculaire, objectif), utilisez exclusivement des chiffons microfibres spécial optique et, si nécessaire, un liquide de nettoyage pour lentilles. Nettoyez également le boîtier avec un chiffon doux légèrement humide.

Protection contre l'humidité :

Après utilisation sous la pluie ou en conditions humides, essuyez soigneusement l'appareil et laissez-le sécher à température ambiante avant de le ranger dans sa mallette. Ne jamais ranger un appareil humide dans son étui, cela favoriserait l'apparition de moisissures sur les optiques et la corrosion des parties métalliques. Dans les climats très humides, placez des sachets déshydratants dans la mallette de rangement.

Vérification du compensateur automatique :

Pour les niveaux optiques automatiques et lasers, vérifiez régulièrement le bon fonctionnement du compensateur. Une simple test consiste à dérégler légèrement l'appareil et vérifier qu'il se remet automatiquement en position. Si le compensateur est bloqué ou dysfonctionne, l'appareil nécessite une révision.

Contrôle de la précision :

Effectuez périodiquement un test simple de vérification de la précision. Pour un niveau optique, réalisez une visée en double station (deux positions d'instrument) sur les mêmes points. Les lectures doivent être cohérentes. Pour un laser, vérifiez l'horizontalité du faisceau en effectuant une rotation complète et en contrôlant que le faisceau reste à la même hauteur.

Entretien des trépieds :

Nettoyez les coulisses des jambes et lubrifiez légèrement si nécessaire. Vérifiez le serrage des vis et écrous. Contrôlez l'état du plateau et du filetage de fixation. Les trépieds en bois nécessitent une vérification de l'absence de fissures ou d'échardes.

Entretien des mires et accessoires :

Nettoyez les mires avec un chiffon humide. Vérifiez l'état de la graduation, une mire abîmée ou illisible peut compromettre la précision des mesures. Pour les mires télescopiques, contrôlez le bon fonctionnement des blocages et nettoyez les coulisseaux.

Rangement approprié :

●     Toujours ranger les instruments dans leur mallette d'origine

●     Stocker à l'abri de l'humidité, des variations de température et de la lumière directe

●     Ne jamais entreposer dans un véhicule exposé au soleil

●     Laisser les vis calantes en position médiane pour éviter les contraintes

Protection pendant le transport :

Utilisez impérativement les mallettes rigides fournies. Bloquez le compensateur des niveaux optiques et lasers avant transport (fonction disponible sur la plupart des modèles modernes). Évitez les chocs, même légers, qui peuvent dérégler définitivement un instrument de précision.

6. Le matériel topographique nécessite-t-il un étalonnage régulier ?

Oui, comme tout instrument de mesure de précision, le matériel topographique nécessite un étalonnage régulier pour maintenir sa fiabilité et garantir la conformité des mesures.

Tableau : Fréquence d'étalonnage selon les instruments

Pourquoi étalonner :

Les instruments topographiques, même de haute qualité, peuvent se dérégler progressivement avec le temps et l'usage. Les causes sont multiples : usure mécanique des pièces, vieillissement des composants, chocs même légers pendant le transport, variations de température subies, ou simplement la fréquence d'utilisation intensive. Un étalonnage régulier détecte ces dérives avant qu'elles n'affectent significativement vos mesures.

Processus d'étalonnage :

L'étalonnage des instruments topographiques vérifie plusieurs paramètres : l'horizontalité du plan de visée ou du faisceau laser, le bon fonctionnement du compensateur automatique, la précision angulaire (pour théodolites), la perpendicularité des axes, et la constante d'addition (pour les mesures de distance). Ces vérifications sont effectuées sur un banc d'étalonnage avec des références certifiées.

Un certificat d'étalonnage est délivré, indiquant les écarts mesurés, les ajustements effectués et la conformité aux spécifications du fabricant. Ce document assure la traçabilité métrologique et est exigé lors des audits qualité ou des contrôles réglementaires.

Service Micron France :

Micron France fournit des services d'étalonnage raccordé COFRAC pour garantir la traçabilité de vos mesures selon les exigences les plus strictes. Ce service assure votre conformité réglementaire et la fiabilité de vos relevés topographiques. Un certificat officiel est fourni après les vérifications.

7. Comment vérifier que mon matériel topographique fonctionne correctement ?

Il est important de vérifier régulièrement le bon fonctionnement de vos instruments pour garantir des mesures fiables. Voici quelques contrôles simples à effectuer.

Vérification rapide d'un niveau optique ou laser (Test de double station) :

Effectuez un test simple en plaçant votre appareil à égale distance entre deux points de référence (mires). Prenez une mesure, puis déplacez l'appareil beaucoup plus près d'un des deux points et mesurez à nouveau. Les deux mesures doivent donner le même résultat (différence de hauteur identique). Si vous constatez un écart significatif (plus de quelques millimètres), votre appareil nécessite un réglage ou un étalonnage.

Pour un laser de traçage : faites tourner le laser sur lui-même à 360° et vérifiez que le faisceau reste à la même hauteur sur un mur tout autour de la pièce. Si le faisceau monte ou descend, le laser est déréglé.

Contrôles quotidiens avant utilisation :

●     Vérifiez que les bulles se centrent correctement

●     Contrôlez que le compensateur automatique n'est pas bloqué (testez en déréglant légèrement l'appareil)

●     Assurez-vous que les optiques sont propres et sans rayures

●     Vérifiez que la mire est bien verticale avec sa nivelle

Erreurs courantes à éviter :

●     Ne pas vérifier le zéro de son instrument avant de commencer

●     Lire la mire au mauvais endroit ou confondre les graduations

●     Installer l'appareil sur un support instable

●     Travailler avec une mire qui n'est pas verticale

●     Oublier de noter précisément ses mesures

Quand faire appel à un professionnel :

Si vous constatez des incohérences répétées dans vos mesures, des valeurs aberrantes ou si votre test de vérification révèle un écart important, ne tentez pas de régler vous-même l'instrument. Confiez-le à un professionnel pour étalonnage et réglage. Un appareil mal réglé peut compromettre l'ensemble de vos relevés et entraîner des erreurs coûteuses sur chantier.

Pour des projets importants ou des mesures critiques, faites systématiquement étalonner vos instruments par un laboratoire certifié. Micron France propose un service d'étalonnage COFRAC pour garantir la fiabilité de vos mesures.

8. Quels accessoires et équipements complémentaires pour la topographie ?

Le choix des accessoires dépend de votre activité et de la fréquence d'utilisation. Voici un guide par profil d'utilisateur.

Kit de démarrage pour artisans et petits chantiers

Pour des travaux d'implantation courants, un équipement de base suffit et représente un investissement maîtrisé.

L'essentiel :

●     Un trépied aluminium (hauteur 1m à 1,8m) avec plateau fileté standard 5/8"

●     Des niveaux à bulle de qualité (40 à 80cm)

●     Un cordeau traceur avec poudre de traçage et des équerres de maçon (20 à 40cm)

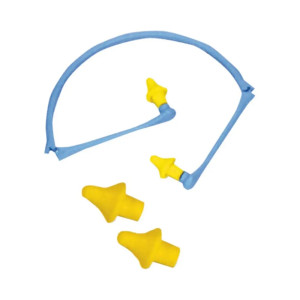

●     Les équipements de protection individuelle obligatoires (casques, lunettes, gants, vêtements haute visibilité)

Ce kit de base permet de démarrer sereinement pour un budget accessible, idéal pour les artisans du bâtiment et auto-entrepreneurs.

Besoin de conseils pour choisir votre matériel topographique ?

L'équipe Micron France est à votre disposition pour vous orienter vers les instruments topographiques les mieux adaptés à votre activité, que vous soyez artisan du bâtiment, géomètre-expert, bureau d'études ou entreprise de travaux publics. Nous vous accompagnons également pour le choix des accessoires et la mise en place de votre plan d'étalonnage conforme aux normes COFRAC.

N'hésitez pas à nous contacter pour un accompagnement personnalisé.
