Tolerator, filetor

1. Qu'est-ce qu'un tolerator et à quoi sert-il ?

Le tolerator affiche instantannément les tolérances ISO pour arbres et alésages jusqu'à 500 mm. Il remplace les tableaux papier ISO R 286-1962 avec 6400 données. Indispensable en atelier pour vérifier rapidement si vos cotes d'usinage respectent les ajustements prescrits.

Vous venez d'usiner un arbre Ø50 H7 ? Au lieu de chercher dans des tableaux pendant 5 minutes, vous tournez simplement le disque du tolerator. En quelques secondes, vous lisez directement : diamètre nominal 50 mm, tolérance H7 = +0,025/0 mm. Votre pièce doit donc mesurer entre 50,000 et 50,025 mm.

Le tolerator fonctionne comme un calculateur rotatif. Trois disques superposés tournent pour aligner dimension nominale, type d'ajustement (H7, g6, p6...) et nature de la pièce (arbre ou alésage). Une fenêtre affiche instantanément les cotes mini et maxi acceptables.

L'outil mesure environ 15 cm de diamètre, en plastique rigide. Il se glisse dans une poche. Durée de vie : 10-20 ans.

Attention, le tolerator n'est pas un instrument de mesure. Il indique seulement les tolérances théoriques. Mesurer vos pièces avec un pied à coulisse, micromètre ou comparateur.

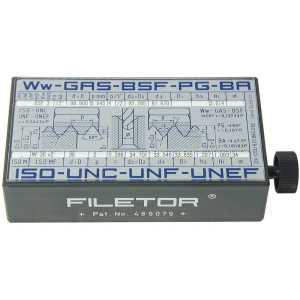

2. Qu'est-ce qu'un filetor et comment l'utiliser ?

Le filetor identifie en 30 secondes tous les filetages normalisés : ISO métrique, UNC, UNF, UNEF, Whitworth, BSF, GAS, BA, PG. Il affiche le pas, le diamètre nominal, le diamètre au noyau et les tolérances.

Vous tombez sur un boulon sans marquage ? Présentez-le contre les gabarits du filetor et tournez le disque. Vous identifiez instantanément : M12 x 1,75, diamètre noyau 10,2 mm, pas fin. Ou alors : UNC 1/2" - 13 filets/pouce, diamètre noyau 10,7 mm. Fini les erreurs de rechange.

L'utilisation typique : vous devez tarauder un trou pour recevoir une vis importée marquée "1/2-13 UNC". Tournez le filetor sur cette valeur. Il affiche : diamètre perçage recommandé 10,8 mm, profondeur filet 1,96 mm, 13 filets par pouce. Vous percez, vous taraudez, ça fonctionne du premier coup.

Le filetor ne remplace pas les calibres à filetage (tampons GO/NO GO) mais il évite 90% des confusions et erreurs de commande d'outillage. Dans un atelier multi-normes (automobile européenne + aéronautique américaine), c'est un gain de temps quotidien.

3. Tolerator vs tableaux ISO papier : quels avantages réels ?

Le tolerator affiche les tolérances en 5 secondes contre 2-3 minutes avec les tableaux ISO. Zéro risque d'erreur de ligne ou colonne. Vous voyez directement les cotes mini/maxi en mm. Sur 100 vérifications/semaine, gain de 3-4 heures.

Avec le tolerator : tournez le disque sur 50 mm, alignez sur H7, lisez "50,025/50,000". Terminé. Trois gestes, 5 secondes chrono. Et aucun risque de confondre avec la ligne 45 ou 55.

Autre avantage : validation instantanée. Vous avez mesuré 50,018 mm au micromètre. Coup d'œil au tolerator : entre 50,000 et 50,025 → OK, pièce conforme.

Seule limite : le tolerator ne couvre que jusqu'à 500 mm. Pour les très gros diamètres (>500 mm), vous aurez besoin des tableaux complets.

Tableau comparatif

En résumé : si vous travaillez régulièrement avec les ajustements ISO (H7/g6, H7/k6, H8/f7...), le tolerator devient vite indispensable. Retour sur investissement en quelques semaines grâce aux erreurs évitées et au temps gagné.

4. Filetor vs pige à filetage : quelle différence ?

Le filetor identifie le type de filetage et donne toutes ses caractéristiques (pas, diamètre noyau, norme). La pige à filetage (peigne fileté) vérifie uniquement le pas en comptant les filets. Le filetor est plus complet : il convertit entre normes (ISO↔UNC↔BSP) et indique les diamètres de perçage.

La pige à filetage est une série de lames dentées. Vous présentez chaque lame contre le filetage jusqu'à trouver celle qui s'emboîte parfaitement. Vous lisez alors : "20 filets par pouce" ou "pas 1,5 mm". Mais après ? Vous savez juste le pas, pas le diamètre nominal ni la norme.

Avec le filetor, vous allez plus loin. Vous identifiez d'abord le pas, vous tournez les disques pour afficher toutes les données : M10 x 1,5 (métrique ISO), diamètre nominal 10 mm, diamètre noyau 8,5 mm, pas 1,5 mm. Si c'était un filetage impérial, il afficherait : UNC 3/8" - 16, diamètre nominal 9,52 mm, diamètre noyau 7,9 mm, 16 filets/pouce.

Cette conversion entre normes est précieuse. Beaucoup de pièces importées (USA, UK, Japon) mélangent métriques et impériales. Sans filetor, vous commandez le mauvais taraud 1 fois sur 3.

Le filetor indique aussi le diamètre de perçage : M12 x 1,75, percez Ø10,2 mm. Les piges suffisent si vous travaillez 90% du temps en métrique ISO. Mais dès que vous touchez à plusieurs normes (automobile allemande + aéronautique américaine + robinetterie anglaise), le filetor devient indispensable.

Tableau comparatif

5. Comment lire rapidement un tolerator en atelier ?

Tournez le disque extérieur sur votre diamètre nominal, le disque intérieur sur l'ajustement (H7, g6...), alignez sur "arbre" ou "alésage". Lisez dans la fenêtre les cotes mini/maxi en mm. Comparez avec votre mesure au pied à coulisse. Si elle tombe dans l'intervalle : OK. Sinon : rebut ou retouche.

Prenez votre tolerator. Tournez sur "30", alignez "g6", sélectionner "arbre". Lisez dans la fenêtre : 29,991/29,978. Votre arbre doit mesurer entre 29,978 mm (mini) et 29,991 mm (maxi). Votre mesure : 29,987 mm. Elle tombe pile dans l'intervalle. Pièce conforme, vous pouvez continuer.

Autre usage : calculer l'ajustement entre arbre et alésage. Arbre Ø25 g6 et alésage Ø25 H7. Quel jeu ? Lisez g6 arbre : 24,991/24,984 mm. Lisez H7 alésage : 25,021/25,000 mm. Jeu mini : 25,000 - 24,991 = 0,009 mm. Jeu maxi : 25,021 - 24,984 = 0,037 mm. Vous aurez donc entre 9 et 37 µm de jeu. Parfait pour un ajustement glissant.

6. Quelles normes de filetages le filetor couvre-t-il ?

Le filetor couvre ISO métrique (M1-M68), UNC/UNF/UNEF impériaux (1/4"-2"), filetages gaz BSP/NPT (1/8"-2"), Whitworth (Ww), BSF, filetages électriques PG et horlogers BA. Soit 90% des filetages rencontrés en mécanique, électricité et robinetterie. Seuls les filetages très spéciaux (trapézoïdaux, Acme) ne sont pas inclus.

Filetages métriques ISO (les plus courants)

De M1 (horlogerie, lunetterie) à M68 (mécanique lourde). Pas standard et pas fins.

Le filetor affiche pour chaque métrique : diamètre nominal, pas, diamètre noyau, diamètre perçage recommandé. Indispensable pour tarauder sans se tromper.

Filetages UNC/UNF/UNEF (américains)

UNC (Unified National Coarse) : pas gros, usage général. 1/4"-20, 5/16"-18, 3/8"-16, 1/2"-13... jusqu'à 2".

UNF (Unified National Fine) : pas fin, pour vibrations ou ajustements précis. 1/4"-28, 5/16"-24, 3/8"-24, 1/2"-20...

UNEF (Unified National Extra Fine) : pas très fin, aéronautique. Moins courant mais présent sur le filetor.

Attention : Les filetages impériaux s'expriment en pouces et filets par pouce.

Filetages gaz BSP et NPT

BSP (British Standard Pipe) : tuyauterie anglaise et européenne. Filetage conique ou cylindrique. G 1/2", G 3/4", G 1"... Le filetor précise si conique (BSPT) ou cylindrique (BSPP).

NPT (National Pipe Thread) : tuyauterie américaine. Toujours conique. NPT 1/4", NPT 3/8", NPT 1/2"... Incompatible avec BSP malgré des diamètres proches.

Filetages Whitworth (Ww) et BSF

Whitworth : norme britannique ancienne, encore présente sur vieilles machines anglaises (presses, tours Colchester). Angle de filet 55° au lieu de 60° pour métrique/UNC.

BSF (British Standard Fine) : version à pas fin du Whitworth. Automobile anglaise vintage (Austin, Morris, Triumph).

Filetages spéciaux

PG (Panzergewinde) : passe-câbles électriques allemands. PG7, PG9, PG11, PG13... Diamètres et pas spécifiques. Le filetor évite de confondre avec métrique.

BA (British Association) : horlogerie, modélisme, instrumentation britannique. Très petits diamètres (0BA à 10BA). Le filetor les répertorie.

Tableau récapitulatif

7. Tolerator et filetor : pour qui et dans quels ateliers ?

Indispensables en mécanique générale, maintenance industrielle, garage auto-moto, prototypage, SAV machines. Utiles pour apprentis (comprendre tolérances), opérateurs (gagner temps), chefs d'atelier (éviter erreurs). ROI rapide si vous faites >10 vérifications/semaine ou manipulez plusieurs normes de filetages.

Ateliers de mécanique générale et maintenance industrielle

Vous usinez des pièces avec des ajustements variés ? H7/g6 pour roulements, H7/k6 pour clavetages, H8/f7 pour coulissements ? Le tolerator vous fait gagner 15-20 minutes par jour. Sur un mois (20 jours ouvrés), c'est 5-7 heures récupérées.

Vous intervenez sur machines d'origines diverses ? Allemandes (métriques), américaines (UNC/NPT), anglaises (Whitworth/BSF), japonaises (métriques + parfois JIS) ? Le filetor identifie en 30 secondes le filetage d'un boulon cassé. Commande de rechange immédiate, machine redémarre plus vite.

Garages auto et moto

Les véhicules européens sont en métrique. Les américains en UNC/UNF. Les anglais (avant 2000) mélangent Whitworth, BSF et métrique. Les japonais ajoutent parfois des filetages JIS proches mais pas identiques aux métriques ISO.

Le filetor évite de forcer un boulon qui ne rentre pas (filetage incompatible = arrachage du taraudage). Le tolerator aide peu en garage (moins d'ajustements serrés) mais le filetor est quasi obligatoire sur véhicules anciens ou importés.

Écoles et centres de formation

Le tolerator est un excellent outil pédagogique. Les apprentis visualisent immédiatement ce que signifie "H7 est plus serré que H8" ou "g6 laisse du jeu, p6 serre".

Le filetor les aide à distinguer métrique et impérial avant de casser un taraud en forçant dans le mauvais trou.

Tableau de décision

En résumé : si vous manipulez régulièrement plusieurs ajustements ou plusieurs normes de filetages, tolerator et filetor deviennent vite indispensables.

8. Comment entretenir et prolonger la durée de vie de ces outils ?

Nettoyez à l'eau savonneuse si tachés d'huile, séchez bien. Rangez dans un tiroir à l'abri des chocs. Évitez de marcher dessus ou de les plier. N'utilisez jamais comme cale ou marteau. Durée de vie 15-25 ans avec soin. Aucune calibration nécessaire.

Le tolerator et le filetor sont en plastique rigide (ABS ou polycarbonate). Résistants mais pas indestructibles. Le principal danger : marcher dessus ou les coincer dans un étau. Ça les fend instantanément. Rangez-les systématiquement après usage.

Entretien quotidien

L'huile de coupe ou graisse s'accumule sur les disques. Ça rend la lecture difficile et les disques collants. Nettoyage mensuel recommandé : eau tiède + savon doux, frottez avec une éponge douce, rincez, séchez avec un chiffon propre.

Évitez les solvants agressifs (acétone, trichlo). Ils attaquent le plastique et effacent les graduations imprimées. L'alcool isopropylique passe si vraiment encrassé, mais testez sur un coin d'abord.

Rangement

Idéalement dans un tiroir ou une pochette rigide. Pas au fond de la caisse à outils où il sera écrasé par les marteaux. Pas posé sur l'établi où il risque de tomber ou servir de sous-verre.

Précautions d'usage

Ne forcez jamais les disques pour les faire tourner. S'ils coincent (saleté, déformation), nettoyez d'abord. Forcer peut casser l'axe central.

Évitez températures extrêmes. Le plastique devient cassant sous -10°C. Il ramollit au-dessus de 60°C (ne laissez pas au soleil sur le tableau de bord de la voiture).

Signes d'usure

Graduations effacées : normal après 10-15 ans d'usage intensif. Les frottements répétés usent l'impression. Quand vous ne lisez plus clairement, remplacez.

Disques qui glissent mal : salissures accumulées. Nettoyage complet résout le problème dans 90% des cas.

Fissure ou casse : remplacement immédiat. Un disque fissuré peut bloquer en pleine utilisation ou donner des lectures fausses (décalage des graduations).
