Optique

1. Qu'est-ce qu'un instrument d'optique pour le contrôle visuel et quels sont ses avantages ?

Les instruments d'optique pour le contrôle visuel de précision permettent à l'opérateur de voir l'image réelle de l'objet observé avec un grossissement adapté. Ces appareils sont utilisés dans différentes applications nécessitant un système de grossissement d'un objet, une vision longue distance, ou une vision très fine en aidant l'œil à mieux capter la lumière. Le grossissement de l'image permet d'observer les détails que l'œil nu ne peut percevoir, révélant ainsi l'infiniment petit ou amplifiant ce qui se trouve à grande distance.

Ce type d'appareil est équipé d'un objectif et d'un oculaire, excepté les loupes qui fonctionnent avec un système optique simplifié. L'objectif permet la pénétration de la lumière dans l'instrument optique dont la quantité est contrôlée par le diaphragme, lui-même équipé de plusieurs lentilles. L'oculaire est une évolution de la loupe et permet l'observation d'une image transmise par l'objectif.

Les principaux avantages des instruments optiques :

● Observation des détails invisibles : Le grossissement optique révèle les défauts microscopiques, fissures, rayures et contaminations indispensables en électronique, horlogerie et contrôle qualité.

● Vision non destructive : L'inspection optique préserve l'intégralité des composants permettant leur utilisation après vérification.

● Polyvalence d'application : De la loupe simple au microscope sophistiqué, les instruments couvrent un spectre extrêmement large de besoins industriels.

● Rapidité d'exécution : L'observation directe permet des contrôles rapides sans préparation complexe des échantillons.

● Accessibilité aux zones difficiles : Les endoscopes permettent d'observer des zones inaccessibles sans démontage en maintenance industrielle.

2. Quels types d'instruments optiques sont disponibles chez Micron France ?

Tableau comparatif : Instruments optiques par type et usage

Descriptions détaillées par catégorie

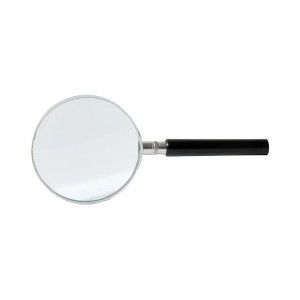

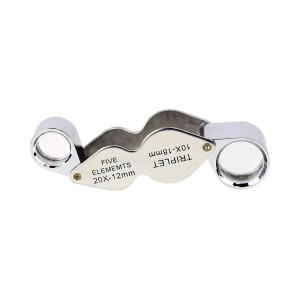

Loupes et loupes éclairées :

● Une loupe avec lampe permet de voir les détails de l'objet observé sous un angle plus grand grâce au grossissement optique.

● L'objet doit être placé dans le plan focal de la loupe pour une netteté optimale.

● Les loupes à main sont disponibles en différents grossissements (2x, 3x, 5x, 10x) pour s'adapter à chaque besoin.

● Les modèles avec éclairage LED intégré assurent un éclairage homogène de la zone observée en éliminant les zones d'ombres gênantes.

Loupes frontales et casques loupe :

● Une loupe frontale libère les deux mains de l'opérateur tout en maintenant une vision grossie constante de la zone de travail.

● Idéales pour l'inspection, l'assemblage de composants miniatures, la soudure de précision ou la réparation électronique.

● Disponibles avec différents systèmes de fixation (bandeau élastique réglable, casque rigide professionnel) et plusieurs niveaux de grossissement interchangeables.

● Certains modèles intègrent un éclairage LED frontal pour un confort optimal lors de travaux prolongés.

Lampes d'inspection LED :

● Ces lampes combinent un éclairage puissant et une loupe pour l'inspection détaillée de pièces et surfaces.

● Montées sur bras articulé, col de cygne flexible ou socle de table, elles se positionnent précisément là où l'observation est nécessaire.

● L'éclairage LED offre une lumière froide sans échauffement avec un excellent rendu des couleurs et une longue durée de vie (50 000 heures).

Microscopes stéréoscopiques :

● Le microscope stéréoscopique offre une vision en trois dimensions indispensable pour observer des pièces en relief.

● Les grossissements de 7x à 45x révèlent les structures microscopiques, les défauts de surface invisibles et les contaminations particulaires.

● Parfaits pour le contrôle qualité en électronique, horlogerie, joaillerie et mécanique de précision.

Microscopes composés :

● Les microscopes composés atteignent des grossissements de 40x à 1000x pour l'observation de structures cellulaires ou détails extrêmement fins.

● Utilisés dans le domaine médical et de nombreux secteurs industriels pour l'analyse de surface et la recherche biologique.

● Équipés d'éclairage transmis ou réfléchi selon le type d'échantillon à observer.

Endoscopes et fibroscopes :

● L'endoscope est un instrument nécessaire dans l'industrie pour observer au travers d'un tube flexible des zones inaccessibles (cavités internes de moteurs, conduites).

● Disponibles en versions rigides (plus robustes) ou flexibles (plus polyvalentes) avec ou sans caméra intégrée pour enregistrement.

● Différents diamètres (5mm, 6mm, 9mm, 10mm) et longueurs de tube (1m, 2m, 5m) selon l'accessibilité requise et la profondeur d'inspection.

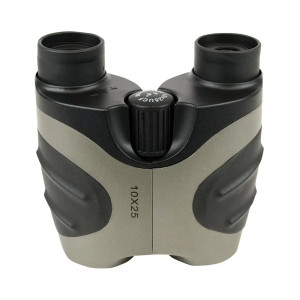

Jumelles d'observation :

● Les jumelles sont utilisées pour observer des objets jusqu'à de longues distances au travers de leurs lunettes symétriques montées en parallèle.

● En industrie, elles servent à l'inspection de structures en hauteur, de lignes électriques, de façades, de toitures ou de tout élément distant.

● Différents grossissements (7x, 8x, 10x, 12x) et diamètres d'objectifs (40mm, 50mm) sont disponibles selon la distance d'observation et les conditions de luminosité.

Projecteurs de profils et comparateurs optiques :

● Ces instruments projettent l'ombre agrandie d'une pièce sur un écran gradué permettant la mesure de contours, d'angles, de rayons et de dimensions complexes.

● Particulièrement adaptés au contrôle de petites pièces usinées, de poinçons, de matrices, de filetages ou de profils dont la géométrie doit être vérifiée avec précision.

● Indispensables en métrologie pour le contrôle dimensionnel sans contact des pièces délicates.

Micron France fournit des services d'étalonnage raccordé COFRAC pour garantir la conformité de vos instruments optiques de mesure.

3. Comment fonctionne un système optique de grossissement ?

Tableau : Composants optiques et leurs fonctions

L'objectif est l'élément optique qui fait face à l'objet observé. Il capte la lumière réfléchie ou transmise par l'objet et la fait converger pour former une image intermédiaire dont la netteté dépend de la qualité des lentilles. Plus l'objectif est de qualité et correctement conçu, plus l'image sera nette et sans aberrations optiques. Les objectifs composés de plusieurs lentilles corrigent les défauts chromatiques (franges colorées) et sphériques (flou périphérique) pour une image fidèle à la réalité.

L'oculaire, placé du côté de l'observateur, fonctionne comme une loupe qui grossit l'image intermédiaire formée par l'objectif. L'œil de l'opérateur regarde au travers de l'oculaire et perçoit ainsi une image virtuelle agrandie de l'objet. Le grossissement total d'un instrument est le produit du grossissement de l'objectif par celui de l'oculaire. Par exemple, un objectif 10x avec un oculaire 10x donne un grossissement total de 100x.

Le diaphragme, situé généralement au niveau de l'objectif, régule la quantité de lumière qui pénètre dans l'instrument. Une ouverture trop faible produit une image sombre et limite la résolution des détails fins. Une ouverture trop large peut créer des aberrations optiques et diminuer la profondeur de champ rendant difficile la mise au point sur des objets en relief. L'ajustement optimal dépend du grossissement utilisé et des caractéristiques de l'objet observé.

La profondeur de champ représente l'épaisseur de la zone dans laquelle l'objet reste net sans nécessiter de réajustement de la mise au point. Une faible profondeur de champ nécessite une mise au point très précise mais offre un excellent pouvoir de résolution pour observer des détails extrêmement fins. Une grande profondeur de champ facilite l'observation d'objets en relief ou de surfaces irrégulières mais peut réduire légèrement la finesse des détails perçus.

Le condenseur est utilisé pour de forts grossissements (typiquement au-delà de 100x) avec pour objectif de concentrer la lumière sur l'échantillon. Ce système compense la perte importante de luminosité inhérente aux forts grossissements en focalisant le flux lumineux disponible. Sans condenseur, l'image serait trop sombre pour être exploitable et les détails seraient noyés dans l'obscurité.

4. Comment choisir un instrument optique adapté à mes besoins ?

Tableau : Sélection selon l'application

Tableau : Choix du grossissement selon la taille des détails

Critères de choix essentiels

Grossissement nécessaire : Le grossissement doit correspondre à la taille des détails (voir tableau). Un grossissement excessif réduit le champ de vision et complique la mise au point.

Besoin d'éclairage : L'éclairage LED intégré est indispensable en faible luminosité. Pour les endoscopes, l'éclairage à l'extrémité du tube est obligatoire.

Distance d'observation : Loupes et microscopes pour objets à portée de main, jumelles pour observations à plusieurs mètres.

Environnement de travail : En atelier, microscope sur socle. Sur chantier, instruments portables robustes. Environnements difficiles : modèles étanches IP54/IP67.

Fréquence d'utilisation : Usage occasionnel : instrument économique. Usage quotidien : matériel professionnel robuste garantissant longévité.

5. Comment utiliser correctement un instrument optique ?

Installation et positionnement

● Placez l'instrument sur une surface stable et plane pour éviter les vibrations.

● Positionnez l'éclairage pour éviter les reflets gênants dans les lentilles.

● Adoptez une posture confortable permettant des observations prolongées sans fatigue.

Mise au point et réglage

● Commencez toujours avec le grossissement le plus faible pour localiser la zone d'intérêt.

● Augmentez progressivement le grossissement en réajustant la mise au point à chaque changement.

● Ajustez l'intensité lumineuse et le diaphragme pour un éclairage optimal.

Préparation de l'objet

● Nettoyez la surface de l'objet pour éliminer poussières et traces de doigts.

● Positionnez l'objet dans le plan focal pour une netteté maximale.

Observation et analyse

● Explorez méthodiquement la zone observée en balayant systématiquement la surface.

● Documentez vos observations par notes, croquis ou photographies si possible.

Utilisation des endoscopes

● Introduisez le tube doucement en évitant tout frottement excessif.

● Utilisez la commande d'orientation de la tête si disponible.

● Nettoyez régulièrement l'optique de la tête si elle se salit.

Précautions

● Ne touchez jamais les lentilles avec les doigts.

● Évitez les chocs, vibrations et changements brusques de température.

● Éteignez les sources lumineuses après usage.

6. Comment entretenir un instrument optique pour préserver ses performances ?

Tableau : Protocole d'entretien selon la fréquence

Nettoyage des lentilles

● Utilisez un chiffon microfibre ou des papiers optiques non pelucheux.

● Éliminez d'abord la poussière avec une poire soufflante.

● Appliquez le liquide de nettoyage sur le chiffon (jamais directement sur la lentille).

● Essuyez par mouvements circulaires du centre vers l'extérieur.

Protection et stockage

● Rangez toujours dans coffrets ou housses avec sachets déshydratants.

● Stockez dans un endroit sec à l'abri de la lumière directe du soleil.

● Pour stockage prolongé, retirez les piles et renouvelez les sachets déshydratants.

7. Les instruments optiques nécessitent-ils un étalonnage régulier ?

Tableau : Étalonnage selon le type d'instrument

Pourquoi étalonner : Les instruments optiques de mesure (projecteurs de profils, comparateurs optiques, microscopes de mesure) fournissent des valeurs dimensionnelles qui doivent être traçables. L'étalonnage vérifie que les graduations et échelles indiquent des valeurs justes.

Fréquence recommandée : Pour un usage professionnel en contrôle qualité ISO 9001, un étalonnage annuel est requis. Les secteurs réglementés (aéronautique, médical) imposent souvent des contrôles semestriels.

Processus : L'étalonnage est réalisé dans un environnement contrôlé (20°C ± 2°C) sur des références certifiées (cales étalon, grilles micrométriques). Un certificat documente les résultats et atteste de la conformité.

Service Micron France : Nous fournissons des services d'étalonnage raccordé COFRAC pour garantir la traçabilité de vos instruments optiques de mesure.

8. Quels accessoires sont disponibles pour les instruments optiques ?

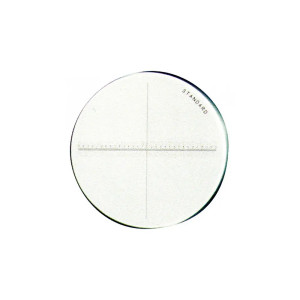

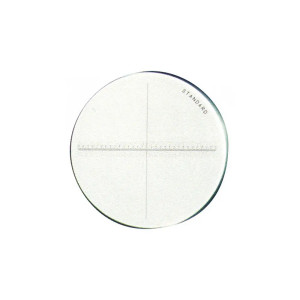

Tableau : Accessoires par catégorie

Ces accessoires permettent d'adapter vos instruments optiques à des applications spécifiques, d'améliorer la qualité d'observation et de maintenir vos équipements en parfait état de fonctionnement.

Besoin de conseils pour choisir votre instrument optique ?

L'équipe Micron France est à votre disposition pour vous orienter vers l'instrument le mieux adapté à vos besoins professionnels. N'hésitez pas à nous contacter pour un devis personnalisé.
