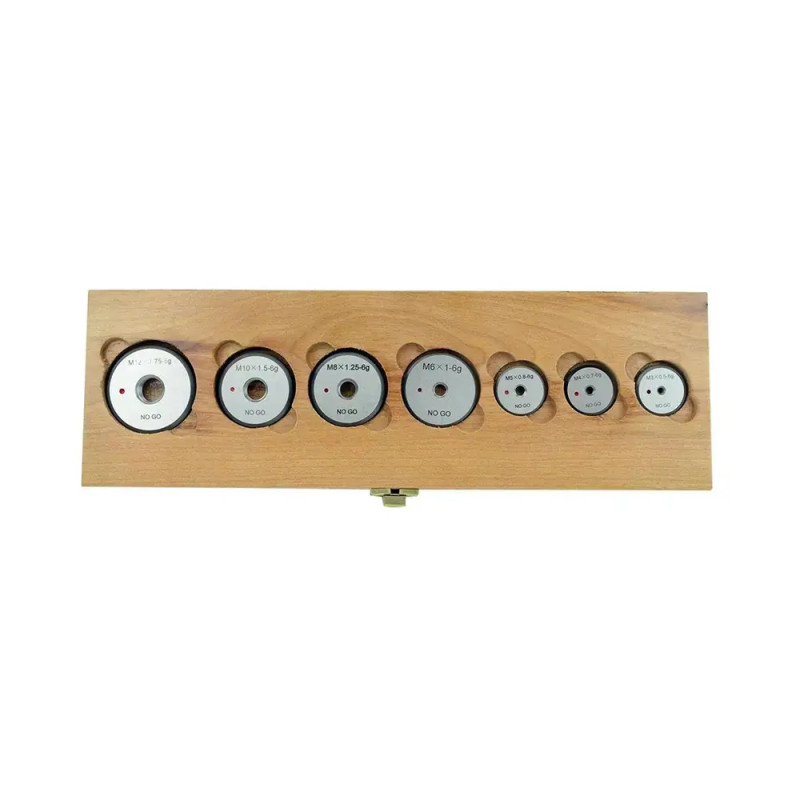

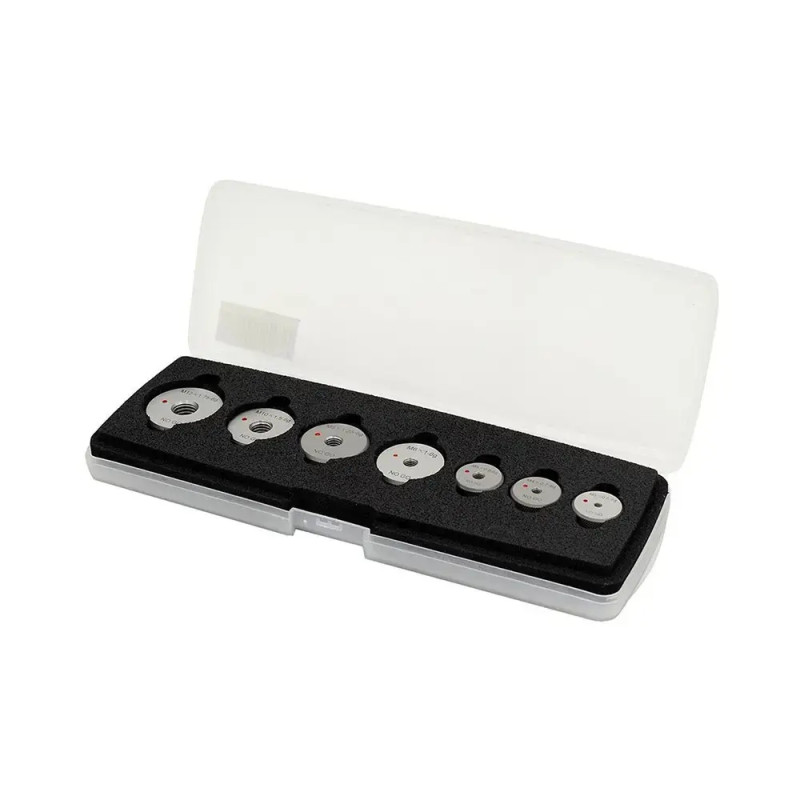

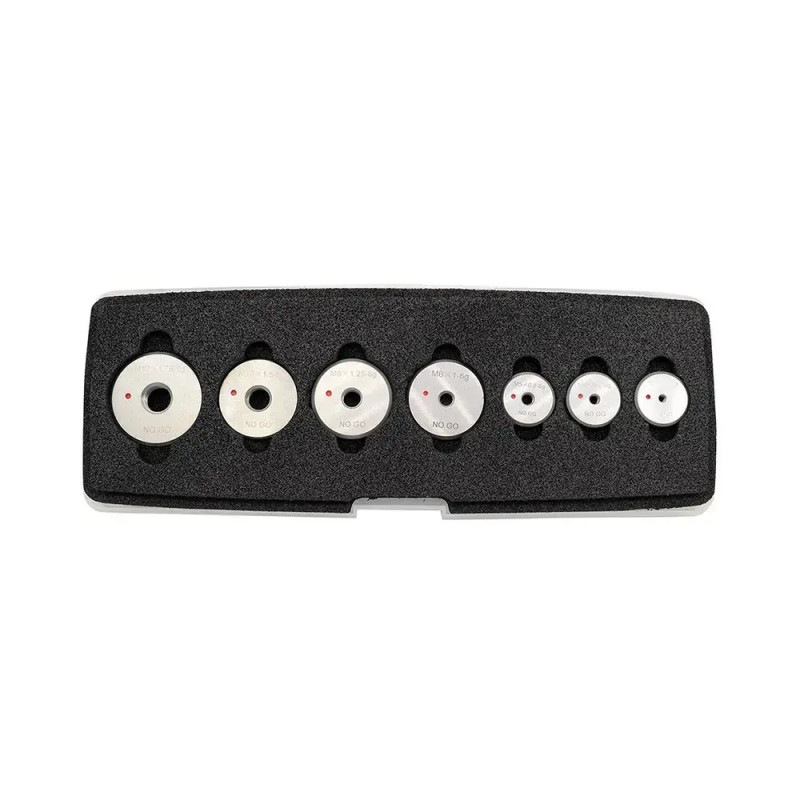

Jeu de 7 bagues filetées "n'entre pas"

1. Pourquoi utiliser des bagues "n'entre pas" M3-M12 pour contrôler les filetages mâles en production ?

Les bagues "n'entre pas" identifient immédiatement les filetages mâles qui excèdent la tolérance maximale ISO 6g. Le contrôle s'effectue en 3 à 5 secondes par pièce contre 45 à 90 secondes avec un micromètre de filetage. La bague refuse de s'engager sur un filetage conforme et signale immédiatement tout défaut d'usinage. Ce système passe/ne-passe-pas élimine l'interprétation subjective des mesures. Essentiel pour valider 50 à 200 pièces quotidiennes sans ralentir la production.

Un filetage mâle conforme ISO 6g présente un diamètre sur flancs compris entre la limite minimale et maximale. La bague "n'entre pas" vérifie la limite supérieure uniquement. Elle doit refuser de s'engager au-delà de 2 à 3 tours sur une pièce acceptable. Si la bague passe complètement le filetage est trop petit ou trop usé. Les causes typiques incluent l'usure des outils de coupe, les dérives de réglage machine ou les défauts de matière. Le contrôle s'effectue sur tarauds, vis, tiges filetées et axes taraudés de M3 à M12.

Les secteurs automobile, hydraulique et aéronautique exigent cette vérification systématique. Le coffret de 7 bagues couvre 90% des besoins courants en atelier mécanique. Chaque bague reste calibrée 3 à 5 ans selon la fréquence d'utilisation. Un étalonnage annuel garantit la conformité aux procédures qualité ISO 9001.

2. Comment utiliser correctement une bague "n'entre pas" pour éviter les faux rejets ou acceptations ?

Nettoyez le filetage à contrôler avec un chiffon ou à l'air comprimé pour éliminer copeaux et huile. Vissez la bague manuellement sans forcer avec une pression de 2 à 4 N maximum. La bague doit refuser de s'engager au-delà de 1,5 à 3 tours sur un filetage conforme. Un engagement complet signale un filetage hors tolérance à rejeter. Ne jamais utiliser de clé ou d'outil pour forcer l'engagement risquant d'endommager la bague.

Positionnez la bague perpendiculairement à l'axe du filetage pour éviter les coincements obliques. Une inclinaison de 3 à 5° crée une résistance artificielle faussant le diagnostic. Tournez lentement dans le sens horaire en sentant la résistance. Sur un filetage correct la bague s'arrête naturellement après 1,5 à 3 tours. Sur un défaut elle continue à s'engager librement sur 5 à 10 tours. Les copeaux coincés dans les filets créent 80% des faux rejets. Soufflez systématiquement avant contrôle.

L'huile de coupe épaisse peut aussi masquer les défauts en lubrifiant excessivement. Essuyez avec un dégraissant si nécessaire. Pour les filetages borgnes vérifiez que la bague n'atteint pas le fond créant un blocage mécanique. La profondeur utile doit dépasser de 5 à 8 mm la longueur de vissage de la bague. Après 500 à 1000 contrôles vérifiez l'usure de la bague avec une pièce étalon.

3. Le coffret M3-M12 couvre-t-il les besoins standards d'un atelier d'usinage ou de maintenance industrielle ?

Ce coffret répond à 85-90% des contrôles quotidiens en mécanique générale et maintenance. Les diamètres M3 à M12 équipent la majorité des assemblages mécaniques standards. Les vis de fixation, axes de guidage, tiges filetées et boulonnerie courante utilisent ces dimensions. Pour l'automobile les M6, M8, M10 et M12 dominent largement. En hydraulique les M10 à M12 prévalent pour raccords et brides. L'aéronautique emploie fréquemment M5, M6 et M8.

Les secteurs concernés incluent la mécanique générale avec 70 à 80% de besoins en M6-M12. L'automobile utilise massivement M8, M10, M12 pour la fixation moteur, train roulant et châssis. L'hydraulique nécessite M10-M12 pour corps de vérins, raccords et collecteurs. Les petits diamètres M3-M5 servent en électronique, instrumentation et assemblages légers. Les diamètres absents M14, M16, M20 et supérieurs représentent 10 à 15% des cas en mécanique lourde.

Ces tailles nécessitent des bagues individuelles disponibles séparément. Le pas fin métrique (M8x1, M10x1,25) n'est pas couvert par ce coffret standard au pas normal. Commandez les bagues unitaires pour besoins spécifiques. La tolérance 6g correspond aux filetages moyens courants. Les classes 4h, 6h ou 8g exigent des bagues dédiées. L'investissement se justifie dès 30 à 50 contrôles mensuels évitant rebuts et retouches.

4. Quelle différence entre les bagues "n'entre pas" et "entre" pour un contrôle complet des filetages ISO 6g ?

Les bagues "n'entre pas" vérifient la limite maximale du filetage rejetant les pièces trop petites ou usées. Les bagues "entre" contrôlent la limite minimale refusant les pièces trop grosses ou mal usinées. Un contrôle complet nécessite les deux types successivement pour garantir la conformité totale. La bague "entre" doit s'engager librement sur minimum 5 tours. La bague "n'entre pas" doit s'arrêter après 1,5 à 3 tours maximum.

Le principe passe/ne-passe-pas impose cette double vérification. La bague "entre" simule la condition de montage minimale. Elle représente l'écrou ou le taraudage femelle dans sa tolérance basse. Si elle refuse de passer le filetage mâle est trop gros de 0,02 à 0,08 mm selon le diamètre. Les causes incluent bavures d'usinage, déformation plastique ou erreur de réglage filière.

La bague "n'entre pas" simule la condition maximale d'usure acceptable. Elle représente l'écrou usé ou au maximum de tolérance. Si elle s'engage complètement le filetage mâle est trop petit de 0,02 à 0,06 mm. Les origines sont l'usure d'outil, profondeur de passe insuffisante ou matière trop tendre. Le coffret 7312/195 contient uniquement les "n'entre pas". Complétez avec le coffret "entre" réf. 244 pour contrôle exhaustif. Les deux coffrets ensemble assurent la conformité ISO 9001 complète.

5. Comment intégrer le contrôle par bagues filetées dans une procédure qualité ISO 9001 ou IATF 16949 ?

Définissez la fréquence de contrôle selon le plan de surveillance : 100% des pièces en début de série, puis échantillonnage 1 sur 10 à 1 sur 50 en série stable. Documentez chaque contrôle dans le rapport d'inspection avec référence pièce, opérateur, date et résultat. Étalonnez les bagues annuellement avec certificat traçable pour audits externes. Formez les opérateurs au mode opératoire correct évitant les erreurs de manipulation. Conservez les certificats d'étalonnage pendant une période de 5 à 10 ans, conformément aux exigences de votre secteur d'activité.

Le plan de contrôle qualité spécifie les points critiques. Les filetages recevant des couples de serrage élevés nécessitent un contrôle à 100%. Les assemblages structuraux ou de sécurité imposent la double vérification "entre" et "n'entre pas". Les filetages non critiques acceptent un échantillonnage statistique. Identifiez les pièces contrôlées avec marquage couleur ou étiquette traçable. Les non-conformités déclenchent un tri à 100% du lot concerné. Enregistrez les défauts dans le système qualité pour analyse Pareto et actions correctives. Il certifie la conformité aux normes DIN 13 et ISO 1502.
