Bagues et tampons filetés UNF

1. Qu'est-ce qu'un filetage UNF et pourquoi est-il différent du filetage métrique ?

UNF signifie "Unified National Fine", un standard de filetage américain à pas fin utilisé pour des applications nécessitant haute précision. Le système UNF mesure le diamètre en pouces et exprime le pas en nombre de filets par pouce, contrairement au système métrique ISO qui utilise les millimètres.

Les avantages du filetage UNF :

● Meilleure résistance aux vibrations (plus de filets engagés)

● Surface de contact accrue entre vis et écrou

● Précision de réglage supérieure

● Étanchéité renforcée pour assemblages hydrauliques et pneumatiques

Exemple concret : un filetage 1/4-28 UNF possède 28 filets par pouce contre seulement 20 pour un 1/4-20 UNC. Son équivalent métrique M6×1 n'est pas interchangeable malgré un diamètre proche. Tenter l'assemblage endommagerait les deux pièces.

2. Quelle est la différence entre un tampon et une bague de contrôle ?

Les tampons (mâles) contrôlent les taraudages, les bagues (femelles) contrôlent les vis. Les tampons UNF sont doubles (GO+NO GO sur un outil), les bagues sont vendues séparément. Les deux sont complémentaires pour un contrôle filetage complet.

Tampons filetés doubles UNF

Outils mâles pour vérifier les taraudages (trous filetés). Configuration double avec GO et NO GO sur un seul outil. Le côté GO valide la dimension maximum, le NO GO la dimension minimum. Tolérance 2B selon les normes ASME.

Bagues filetées UNF

Outils femelles pour vérifier vis et tiges filetées. Vendues séparément : bague "entre" (GO) et bague "n'entre pas" (NO GO). Tolérance 2A selon les normes américaines. Cette séparation limite l'usure différenciée entre les deux calibres.

Tableau récapitulatif

Pour un contrôle complet, les deux calibres GO et NO GO sont indispensables. Le GO valide que le filetage fonctionnera en assemblage, le NO GO garantit l'absence de jeu excessif.

3. Quelle gamme de bagues et tampons UNF propose Micron France ?

Micron France propose une sélection complète de calibres UNF couvrant les diamètres les plus utilisés en mécanique de précision.

Tampons filetés doubles UNF

Configuration pratique GO + NO GO sur un seul outil. Acier trempé, tolérance 2B conforme ASME B1.1. Diamètres disponibles de n°4×48 jusqu'à 1×12, incluant tous les diamètres fractionnaires courants (1/4×28, 5/16×24, 3/8×24, 7/16×20, 1/2×20, 5/8×18, 3/4×16, etc.).

Bagues filetées "entre" (GO)

Validation dimension maximale. Même gamme de diamètres que les tampons. La bague GO doit accepter totalement la vis conforme.

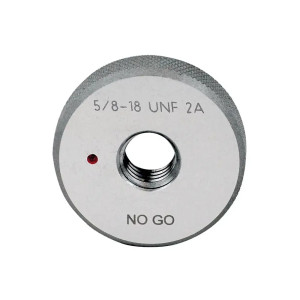

Bagues filetées "n'entre pas" (NO GO)

Validation dimension minimale. La bague NO GO ne doit accepter la vis que sur 2-3 filets maximum (3-5 mm). Si elle accepte complètement la vis, celle-ci est hors tolérance.

Calibres sur-mesure

Pour filetages UNF non-standards ou autres systèmes américains (UNEF, UNS), Micron France propose un service de fabrication spéciale. Délai 6-10 semaines, devis sur demande.

4. Comment utiliser correctement un tampon ou une bague UNF ?

Procédez au nettoyage du filetage, puis installez le calibre GO en le vissant jusqu'au bout, suivi du calibre NO GO qui ne doit pas s'engager au-delà de 2 à 3 filets. Toujours visser perpendiculairement sans forcer. Utilisez les deux calibres pour un contrôle dimension complet.

Contrôle d'un taraudage avec tampon double

Nettoyez le taraudage avec air comprimé pour retirer copeaux et particules. Engagez le côté GO perpendiculairement et vissez à la main sans forcer. Le tampon GO doit s'engager complètement jusqu'au bout. Si blocage, le taraudage est sous-dimensionné (pièce à rebuter).

Dévissez et engagez le côté NO GO. Celui-ci ne doit PAS s'engager au-delà de 2-3 filets. S'il visse facilement, le taraudage est sur-dimensionné (pièce hors tolérance).

Contrôle d'une vis avec bagues

Nettoyez la vis et vissez-la dans la bague GO. Elle doit s'engager complètement avec légère résistance. Si blocage, la vis est sous-dimensionnée.

Vissez dans la bague NO GO. La vis ne doit s'engager que de 2-3 filets maximum. Si la bague accepte complètement la vis, celle-ci est sur-dimensionnée (jeu excessif, risque de desserrage).

Erreurs à éviter

● Forcer un calibre qui résiste (endommage pièce et calibre)

● Visser en biais (usure asymétrique, faux résultats)

● Utiliser uniquement le GO (ne détecte pas les pièces hors tolérance haute)

● Mélanger calibres UNF et métriques (systèmes incompatibles)

5. Comment entretenir les calibres filetés UNF ?

Nettoyez après chaque série avec brosse et dégraissant. Appliquez film protecteur anticorrosion. Veuillez ranger dans le coffret spécialement conçu à cet effet. Vérifiez sur pièce étalon tous les 6-12 mois. Durée de vie : 10-15 ans avec entretien correct.

Nettoyage régulier

Après chaque série de contrôles, nettoyez avec brosse douce et solvant dégraissant (alcool, white spirit). Éliminez copeaux métalliques, huile de coupe, poussières. Ces résidus s'accumulent dans les filets et faussent les contrôles.

Pour nettoyage en profondeur mensuel, utilisez un bac à ultrasons rempli de dégraissant. Rincez et séchez soigneusement.

Protection anticorrosion

Après nettoyage, appliquez un film protecteur (huile fine, WD-40). Retirez ce film avant utilisation car il modifie légèrement les dimensions.

Rangement

Rangez chaque calibre dans son étui individuel ou coffret compartimenté. Ne jamais laisser les calibres en vrac (risque de chocs et rayures). Stockez au sec, température stable 15-25°C.

Vérification d'usure

Tous les 6-12 mois en usage intensif, testez les calibres sur pièces étalon de référence. Si les résultats changent (GO qui bloquait maintenant passe, ou NO GO qui refusait accepte), le calibre est usé et doit être remplacé.

Remplacement

Remplacez immédiatement si filetage endommagé visible, blocages répétés, ou après chute violente.

6. Pourquoi le contrôle GO/NO GO est-il indispensable pour les filetages UNF ?

Le contrôle GO/NO GO est la méthode industrielle standard car il est rapide (15-30 sec/pièce), fiable (validation binaire), et reconnu par toutes les normes aéronautique et automobile. Les autres méthodes (visuel, pied à coulisse) ne détectent pas les défauts dimensionnels critiques.

Limites des autres méthodes

Le contrôle visuel ne détecte que les défauts grossiers, pas les écarts de 0,05-0,1 mm pourtant critiques. Le pied à coulisse mesure uniquement le diamètre extérieur, pas le diamètre de flanc qui détermine la qualité d'assemblage. Le micromètre standard a la même limitation. L'essai fonctionnel risque d'endommager les pièces et n'offre aucune validation normative.

Avantages du GO/NO GO

Rapidité : contrôle complet en 15-30 secondes, permettant de vérifier 50-100 pièces/heure. Fiabilité : validation binaire conforme/non-conforme sans interprétation ni erreur de lecture. Acceptation normative universelle : tous les référentiels aéronautiques (AS9100), automobile (IATF 16949), défense et médical reconnaissent cette méthode. Traçabilité : les calibres sont étalonnables et certificables COFRAC.

Exigences sectorielles

Aéronautique : contrôle GO/NO GO obligatoire à 100% pour tous filetages critiques avec traçabilité individuelle. Automobile : contrôle systématique pour composants de sécurité. Armement : contrôle GO/NO GO + étalonnage trimestriel des calibres.

Sans contrôle GO/NO GO rigoureux, impossible de certifier la conformité selon ces référentiels. Risque de non-conformité majeure lors d'audits.

7. Comment différencier et ne pas confondre UNF, UNC et métrique ?

Les systèmes de filetage UNF (non fin américain), UNC (non grossier américain) et métrique ISO ne sont pas compatibles entre eux, bien que leurs diamètres soient similaires. Un 1/4-28 UNF ressemble à un M6×1 mais ne s'assemble pas. Mélanger les systèmes provoque filetage en force et rupture. Séparez physiquement les calibres.

Différences fondamentales

UNF/UNC utilisent le pouce avec pas en filets/pouce. ISO utilise le millimètre avec pas en mm. Exemple : 1/4-28 UNF = Ø6,35 mm, 28 filets/pouce (pas 0,907 mm). Équivalent métrique proche : M6×1 = Ø6 mm, pas 1 mm. Les deux sont visuellement similaires mais totalement incompatibles.

Tableau comparatif des systèmes

Risques de confusion

Assemblage forcé : assembler UNF dans métrique (ou inversement) provoque filetage en force. Les filets s'écrasent partiellement, créant un assemblage qui tiendra temporairement mais se desserrera rapidement sous vibrations. Risque de rupture brutale.

Mélange de calibres : utiliser un calibre métrique pour contrôler UNF donne systématiquement des résultats erronés : faux refus de pièces conformes ou fausse acceptation de pièces non-conformes.

Prévention

Marquez clairement toutes les pièces avec le système de filetage. Séparez physiquement les calibres UNF des calibres métriques dans des coffrets distincts. Formez les opérateurs à reconnaître visuellement les différences. Imposez la vérification plan/calibre avant tout contrôle.

Ne mélangez jamais vis UNF et métriques dans un même bac de stockage. Sur petits diamètres, elles sont visuellement indifférenciables mais totalement incompatibles.

8. Les calibres UNF nécessitent-ils un étalonnage régulier ?

Les pratiques d'étalonnage varient selon le secteur d'activité : un atelier standard effectue une vérification interne chaque année, le secteur certifié ISO 9001 exige un contrôle externe tous les deux à trois ans, tandis que l'industrie aéronautique impose un étalonnage externe annuel obligatoire. Testez sur pièces étalon entre étalonnages. Remplacez si hors tolérance (calibre ne se réajuste pas).

Fréquence selon le secteur

Atelier standard sans certification : vérification interne annuelle suffisante sur pièces étalon de référence. ISO 9001 : étalonnage externe tous les 2-3 ans recommandé. Aéronautique AS9100 : étalonnage externe annuel obligatoire avec certificat COFRAC. Automobile IATF : selon PPAP, généralement annuel pour composants sécurité. Défense : trimestriel à annuel selon criticité.

Étalonnage externe

Réalisé par laboratoire accrédité ISO/CEI 17025. Le laboratoire mesure diamètre de flanc, pas réel, angle de flanc. Le certificat mentionne dimensions mesurées, écarts, incertitude (±2 à 5 µm), conformité 2A ou 2B. Délai : 3-6 semaines.

Vérification interne

Entre étalonnages, testez tous les 3-6 mois vos calibres sur pièces étalon conservées. Si résultats changent, le calibre est usé (remplacement immédiat). Documentez dans un registre métrologique.

Remplacement vs réétalonnage

Si l'étalonnage révèle un calibre hors tolérance, remplacement obligatoire (un calibre ne se réajuste pas). Un calibre GO usé accepte des pièces trop petites (faux positifs). Un NO GO usé refuse des pièces conformes (faux négatifs).

Conservation certificats

Archivez tous certificats 5 ans minimum (ISO 9001) ou toute la durée de vie des produits (aéronautique, médical). Absence de certificat = non-conformité majeure lors d'audits.
