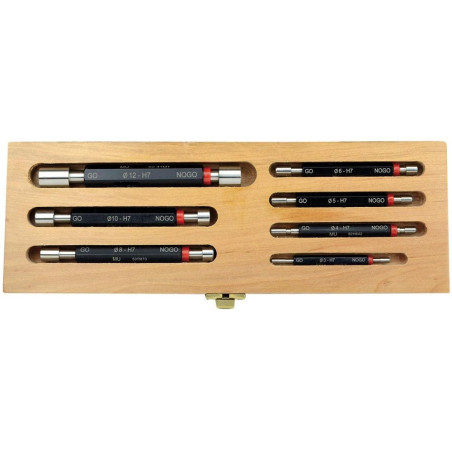

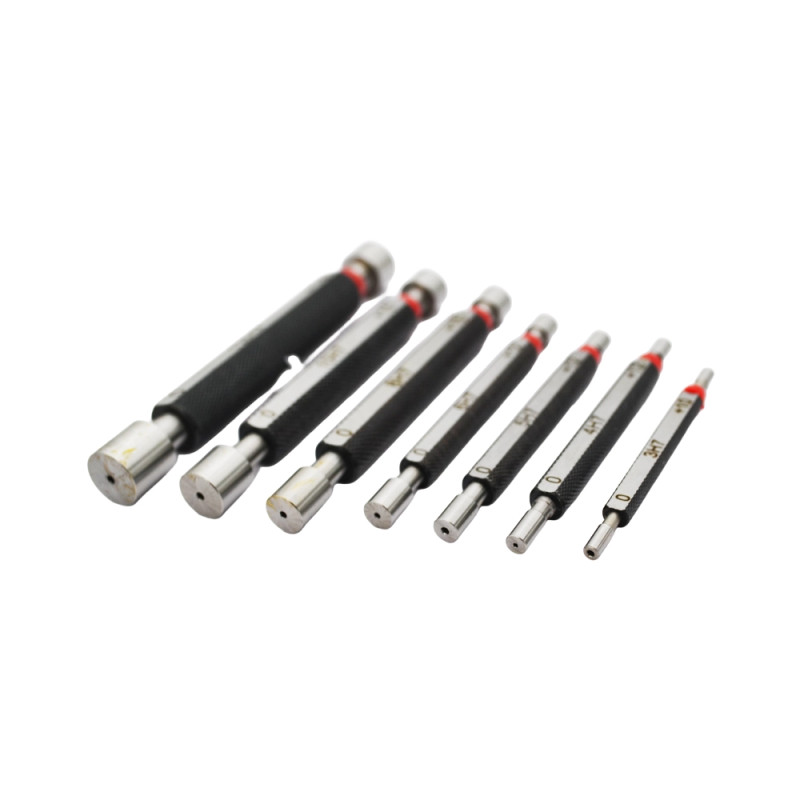

Jeu de 7 tampons lisses doubles

1. Pourquoi choisir un coffret de 7 tampons lisses doubles plutôt que des tampons unitaires ?

Le coffret couvre 85 à 90% des besoins courants en contrôle d'alésages avec les diamètres Ø3 à Ø12mm et offre une économie de 15 à 20% par rapport à l'achat unitaire.

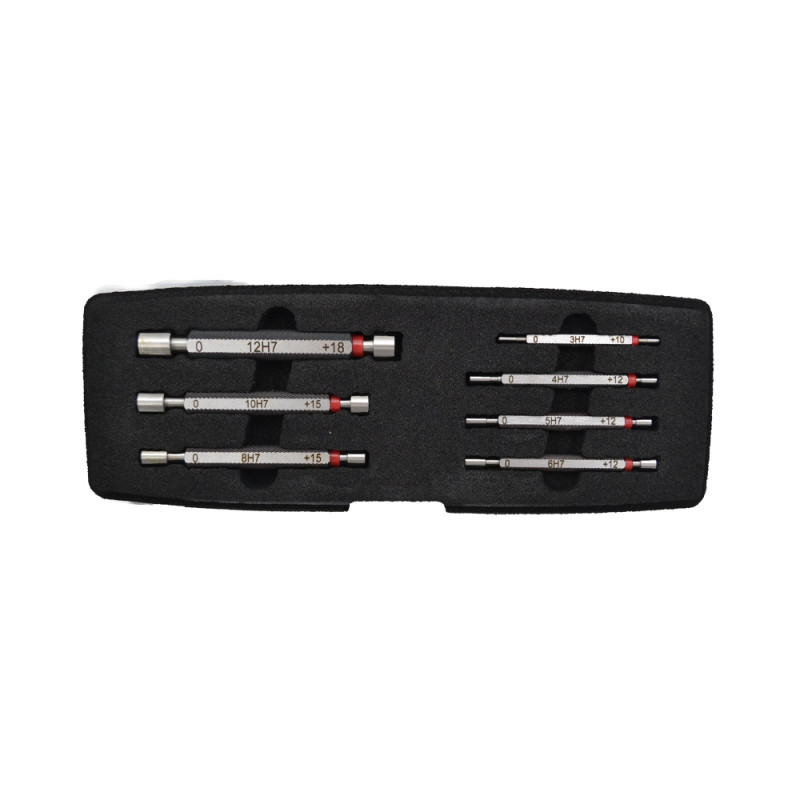

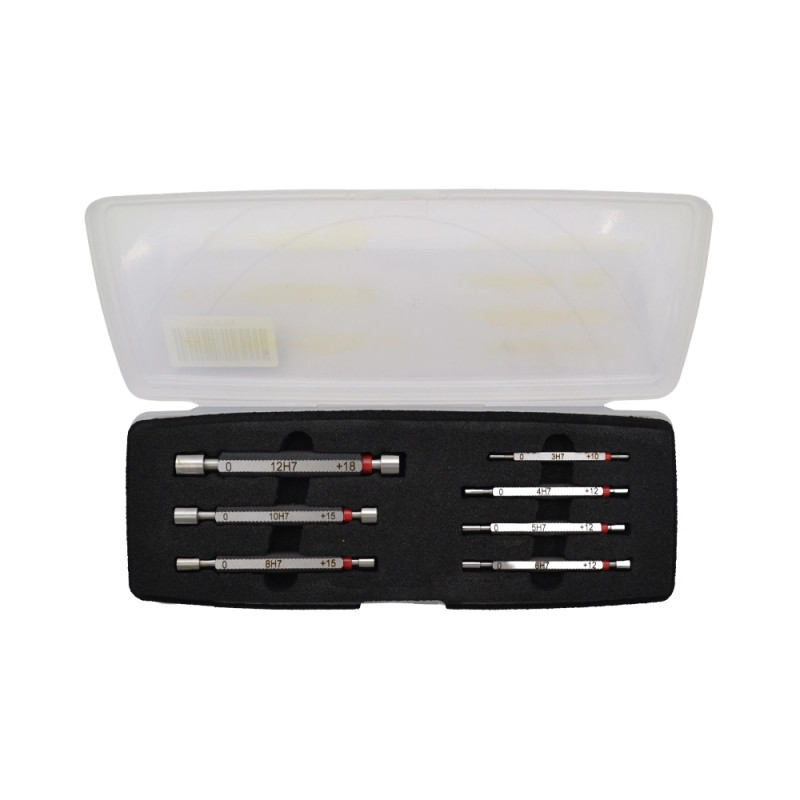

Un atelier de mécanique générale contrôle quotidiennement des centaines d'alésages dans des pièces variées. Le coffret complet regroupe tout en un seul achat avec un seul envoi. De plus le coffret protège les tampons contre les chocs et la corrosion pendant le stockage. Les logements individuels empêchent les tampons de s'entrechoquer et garantissent une durée de vie de 8 à 12 ans contre 5 à 7 ans pour des tampons stockés en vrac. Dans le secteur de la production automobile, où 500 à 1000 alésages sont contrôlés chaque jour, le coffret permet de changer de diamètre en seulement 2 secondes, évitant ainsi la recherche dans différents tiroirs.

2. Quelle est la différence entre un tampon lisse GO/NOGO et un micromètre d'alésage ?

Le tampon GO/NOGO vérifie instantanément la conformité en 3 à 5 secondes sans mesure chiffrée tandis que le micromètre d'alésage donne une valeur précise mais prend 45 à 90 secondes par pièce.

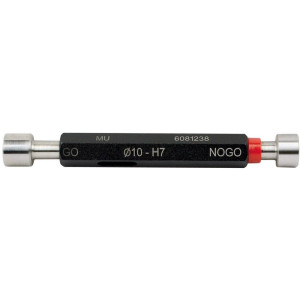

Un contrôleur doit vérifier 200 alésages de Ø8mm dans des corps de pompes. À l'aide d'un micromètre d'alésage, il ajuste l'instrument, insère les touches, effectue la mesure, consulte le résultat et le confronte aux tolérances admissibles. Cela demande 60 à 75 secondes par pièce soit 3 à 4 heures pour 200 pièces. Avec le tampon GO/NOGO il insère le côté GO qui doit passer librement puis le NOGO qui doit refuser. Total 4 secondes par pièce soit 13 minutes pour 200 pièces. Le gain de productivité atteint 85 à 90%.

Le micromètre reste indispensable pour analyser les causes de non-conformité ou mesurer des cotes hors tolérances standards. Le tampon sert au tri rapide bon/mauvais en production. Dans un atelier moderne les deux outils sont complémentaires. Le tampon filtre rapidement les pièces conformes et le micromètre analyse les rebuts.

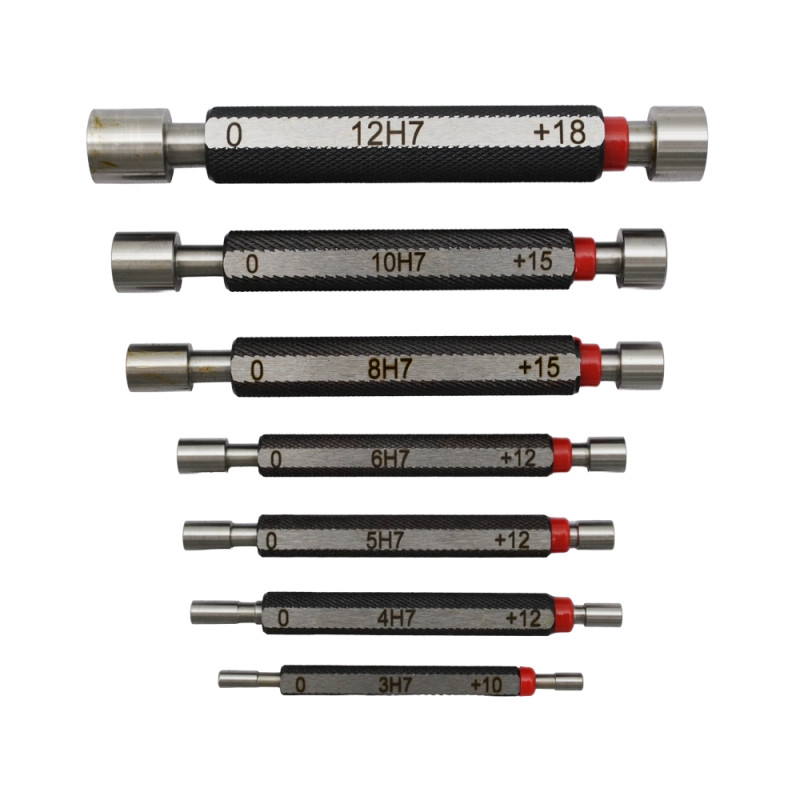

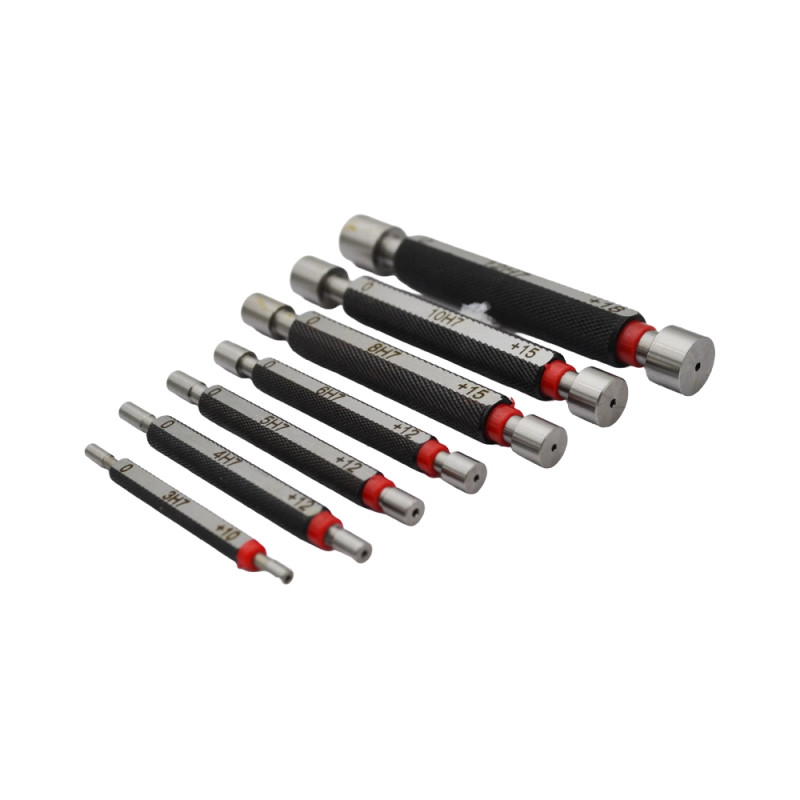

3. Le coffret de 7 tampons Ø3 à Ø12mm H7 couvre-t-il les besoins standards d'un atelier de mécanique générale ?

Ce coffret couvre 85 à 90% des contrôles d'alésages courants en mécanique générale automobile hydraulique et maintenance industrielle.

Les diamètres Ø3 à Ø12mm correspondent aux alésages les plus fréquents dans les pièces mécaniques standards. L'automobile utilise massivement du Ø6 à Ø12mm pour les logements de roulements de roues moyeux de direction et supports moteur. L'hydraulique industrielle contrôle principalement du Ø8 à Ø12mm pour les corps de vérins compacts et distributeurs hydrauliques.

La maintenance industrielle vérifie du Ø4 à Ø10mm sur les paliers de moteurs électriques pompes et ventilateurs. Les petits diamètres Ø3 à Ø5mm servent en micro-mécanique électronique et outillage de précision. Pour les alésages au-delà de Ø12mm jusqu'à Ø100mm il faut commander des tampons unitaires supplémentaires. Un audit sur 1000 pièces contrôlées en atelier montre que 870 à 920 utilisent les diamètres du coffret standard.

4. Comment utiliser le coffret de tampons pour garantir la fiabilité et la durée de vie des instruments ?

Nettoyez chaque tampon après usage avec un chiffon sec rangez-le immédiatement dans son logement et évitez tout choc ou contact avec des surfaces abrasives.

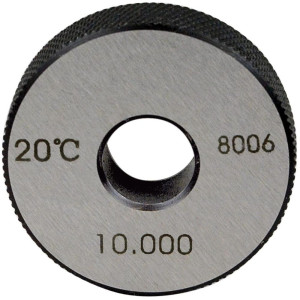

Après chaque série de contrôles essuyez le tampon avec un chiffon non pelucheux légèrement imbibé d'huile de protection anticorrosion. Ne laissez jamais un tampon traîner sur l'établi où il risque de tomber ou d'être rayé par des copeaux métalliques. Un choc de 50 cm de hauteur peut déformer le tampon de 0,002 à 0,005 mm et le rendre inutilisable. Replacez systématiquement chaque tampon dans son logement après usage pour éviter les confusions et protéger la géométrie. Stockez le coffret dans un endroit sec à température stable entre 15 et 25°C pour limiter la corrosion. En environnement humide appliquez une fine couche d'huile de protection tous les 3 à 6 mois. Vérifiez annuellement l'état des tampons en les comparant à des bagues de référence étalonnées. Un tampon usé présente une brillance excessive sur les parties GO et NOGO.

5. Dans quels secteurs industriels le coffret de 7 tampons lisse double H7 est-il indispensable au contrôle qualité ?

L'automobile la sous-traitance mécanique l'hydraulique industrielle la maintenance préventive et les PME d'usinage utilisent quotidiennement ce coffret pour leurs contrôles de production.

L'industrie automobile sous-traite la fabrication de milliers de pièces comportant des alésages Ø3 à Ø12mm. Les équipementiers automobiles de rang 1 et 2 contrôlent les supports moteur biellettes de suspension corps de serrures et mécanismes de lève-vitres. Chaque ligne de production dispose de 2 à 3 coffrets de tampons pour permettre des contrôles en continu sans ralentir la cadence. La sous-traitance mécanique générale produit des pièces sur mesure avec des tolérances H7 pour garantir l'interchangeabilité.

Les ateliers d'usinage équipés de tours et fraiseuses CNC vérifient systématiquement chaque série de 20 à 50 pièces identiques. L'hydraulique industrielle contrôle les corps de petits vérins pneumatiques et distributeurs compacts travaillant entre 6 et 16 bars. La maintenance préventive dans les usines chimiques papeteries et cimenteries vérifie l'usure des paliers pompes ventilateurs et réducteurs. Les PME de mécanique générale avec 5 à 20 salariés investissent dans ce coffret comme équipement de base indispensable.
