Tolerator

1. Quelles informations le Tolerator fournit-il exactement pour arbres et alésages ?

Pour tout diamètre de 1 à 500 mm, le Tolerator donne en lecture directe l'écart supérieur et inférieur en microns pour chaque classe de tolérance ISO : arbres de a9 à zc11 (lettre minuscule) et alésages de A9 à ZC11 (lettre majuscule).

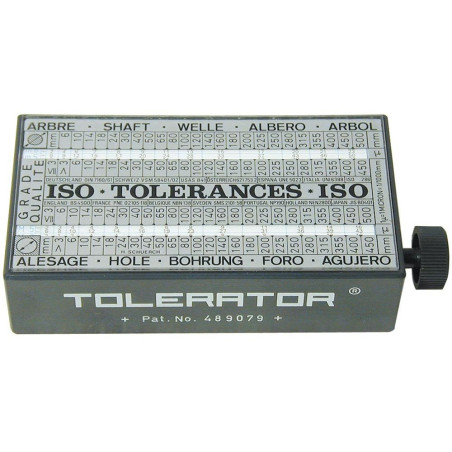

Le Tolerator est un indicateur compact qui regroupe environ 6400 données de tolérances issues de la norme ISO R 286-1962 dans un boîtier plastique ABS de 110×60×30 mm. Son fonctionnement repose sur deux fenêtres de lecture distinctes accessibles par rotation d'une molette centrale. La première fenêtre affiche les tolérances des arbres (diamètres extérieurs), désignées par une lettre minuscule suivie d'un chiffre de qualité, comme h6, f7, g6 ou k5.

La seconde fenêtre affiche les tolérances des alésages (diamètres intérieurs), désignées par une lettre majuscule, comme H7, H6, E9 ou K6. Pour chaque combinaison diamètre-classe de tolérance, le Tolerator indique directement l'écart supérieur et l'écart inférieur en microns (µm), avec leur signe + ou -, à ajouter ou retrancher à la cote nominale pour obtenir les limites dimensionnelles acceptables. Cette lecture directe couvre tous les diamètres de 1 à 500 mm, permettant de traiter la quasi-totalité des pièces usinées rencontrées en mécanique générale, construction mécanique et fabrication de machines.

2. Comment utiliser le Tolerator pour lire rapidement la tolérance d'un ajustement comme H7/g6 ?

Tournez la molette jusqu'au diamètre nominal souhaité, lisez les écarts H7 dans la fenêtre alésage (lettre majuscule) puis les écarts g6 dans la fenêtre arbre (lettre minuscule). Additionnez les écarts à la cote nominale pour obtenir les limites.

La lecture d'un ajustement courant comme H7/g6 sur un diamètre de 25 mm se réalise en quelques secondes avec le Tolerator. Tournez la molette pour positionner le diamètre nominal 25 mm en regard des deux fenêtres de lecture. Dans la fenêtre alésage (lettres majuscules), repérez la ligne H7 qui affiche les écarts correspondants, par exemple 0/ +21 µm pour un diamètre dans la plage 18-30 mm. Dans la fenêtre arbre (lettres minuscules), repérez la ligne g6 qui indique ses écarts, par exemple -7/-20 µm pour la même plage.

L'alésage H7 est donc usiné entre 25,000 mm et 25,021 mm, tandis que l'arbre g6 se situe entre 24,980 mm et 24,993 mm. L'ajustement résultant présente toujours un jeu positif de 7 à 41 µm, caractéristique de l'ajustement glissant précis. Cette procédure identique s'applique à tous les ajustements standardisés : H7/k6 pour un serrage léger, H7/p6 pour un frettage modéré, H11/d11 pour un montage libre ou toute autre combinaison couverte par la norme ISO 286.

3. Quels ajustements ISO courants peut-on retrouver directement dans le Tolerator ?

Le Tolerator couvre tous les ajustements ISO courants : H7/g6 (glissant précis), H7/h6 (tournant libre), H7/k6 (centrage serré), H7/p6 (serrage modéré), H8/f8 (tournant normal), H11/d11 (monté libre), et toutes combinaisons de a9/zc11 et A9/ZC11.

Le Tolerator offre un accès immédiat à l'ensemble des ajustements normalisés ISO utilisés quotidiennement en conception et fabrication mécanique. Les ajustements avec jeu les plus fréquents en construction mécanique incluent H7/g6 (ajustement glissant précis, référence incontournable), H7/h6 (tournant libre avec jeu minimal), H8/f8 (tournant normal pour les paliers et coussinets) et H11/d11 (monté libre pour pièces positionnées sans précision). Les ajustements incertains comprennent H7/k6 (centrage avec léger serrage probable) et H7/js6 (centrage symétrique).

Les ajustements serrés couvrent H7/p6 (frettage modéré démontable à la presse), H7/s6 (frettage résistant) et H7/u6 (frettage fort). Chaque application industrielle standard correspond à un ajustement précis : guidage linéaire, paliers de roulement, bagues de centrage, clavetages, emmanchements force, ajustements de rodage. Disposer du Tolerator en atelier ou au bureau d'études permet d'accéder instantanément à ces 6400 données sans connexion internet ni consultation de tables papier volumineuses.

4. Pourquoi le Tolerator est-il plus pratique que les tables papier ou un logiciel de calcul ?

Compact (100 g, format poche), instantané (lecture en 5 secondes), sans batterie, boîtier totalement fermé résistant à la poussière et aux huiles d'atelier, multilingue et disponible 24h/24 sans connexion.

Le Tolerator présente des avantages pratiques déterminants pour une utilisation quotidienne en environnement d'atelier de production ou de maintenance. Son boîtier en plastique ABS totalement fermé de 110×60×30 mm protège parfaitement les disques indicateurs internes de la poussière métallique, des projections d'huile de coupe et des chocs légers inévitables en atelier. Son poids de 100 g et son format poche permettent de le transporter en permanence sur soi sans encombrement. La lecture s'effectue en 5 secondes par simple rotation de la molette, sans allumage d'écran, sans saisie de données et sans connexion à internet.

Les tables papier ISO se détériorent rapidement en atelier, se tachent d'huile et nécessitent de repérer manuellement les bons tableaux parmi des dizaines de pages. Les logiciels de calcul de tolérances exigent un ordinateur ou smartphone fonctionnel avec batterie chargée. En situation d'usinage ou de contrôle, la disponibilité immédiate du Tolerator sans aucune contrainte technique représente un avantage opérationnel concret. Son contenu multilingue le rend directement utilisable dans des équipes internationales ou lors de coopérations avec des sous-traitants européens.

5. Dans quels métiers et situations le Tolerator apporte-t-il le plus de valeur au quotidien ?

Tourneurs fraiseurs, rectifieurs, techniciens méthodes, agents de contrôle qualité, dessinateurs industriels et techniciens de maintenance l'utilisent pour lire instantanément les tolérances dimensionnelles ISO sans consulter de manuels.

Le Tolerator répond à des besoins concrets et récurrents dans de nombreux métiers de la mécanique industrielle. Le tourneur fraiseur s'y réfère plusieurs fois par jour pour vérifier les limites dimensionnelles à respecter lors de l'usinage d'un arbre ou d'un alésage avant d'engager la passe de finition. Le rectifieur l'utilise pour confirmer les limites de rectification d'un diamètre h6 ou g6 avant de lancer le cycle de finition haute précision. Le technicien méthodes s'appuie sur le Tolerator lors de la rédaction de gammes d'usinage pour spécifier rapidement les tolérances de chaque opération sans consulter de manuel ISO.

L'agent de contrôle qualité vérifie instantanément la tolérance attendue sur une côte avant de saisir la bague ou le tampon de contrôle correspondant. Le dessinateur industriel au bureau d'études l'utilise comme référence rapide lors de la cotation de plans d'ensemble ou de définition pour choisir l'ajustement approprié à chaque interface fonctionnelle. La valeur pédagogique du Tolerator est également reconnue en formation professionnelle où il permet aux apprentis de visualiser concrètement les relations entre qualité d'usinage, diamètre nominal et tolérance admissible exprimée en microns.
