Jauges de profondeur

1. Qu'est-ce qu'une jauge de profondeur et quels types propose Micron France ?

Une jauge de profondeur mesure la profondeur d'alésages, d'épaulements, d'encoches et de rainures par contact direct : une règle coulissante s'engage dans la zone à mesurer tandis qu'une embase plane posée sur la surface de référence constitue le zéro de la mesure. C'est un instrument de mesure absolue, contrairement au comparateur qui travaille en relatif.

Micron France propose une gamme de jauges de profondeur répartie en deux sous-catégories : les jauges de profondeur mécaniques et les jauges de profondeur digitales, avec 3 marques au catalogue : Micron France, Mitutoyo et Tesa. Les capacités vont de 150 mm à 500 mm, les résolutions de 0,02 mm au vernier à 0,01 mm en digital. Un certificat d'étalonnage raccordé COFRAC est disponible en option sur plusieurs références. Pour orienter votre choix, appelez notre équipe au 03 59 75 00 95.

2. Jauge de profondeur mécanique ou digitale : comment choisir ?

Les deux familles mesurent selon le même principe mécanique — la différence est dans la restitution de la valeur et les fonctions disponibles.

La jauge mécanique convient aux ateliers sans exigence de traçabilité numérique et aux opérateurs formés à la lecture du vernier. La jauge digitale est recommandée dès que la vitesse de contrôle, la connexion à un système de collecte de données ou la lisibilité multi-opérateurs sont des critères. L'écart de résolution (0,02 mm vs 0,01 mm) n'est significatif qu'au-delà de tolérances inférieures à ±0,05 mm, en deçà, les deux familles sont équivalentes pour la plupart des applications industrielles courantes.

3. Comment choisir la bonne capacité de jauge de profondeur : 150, 200, 300 ou 500 mm ?

La capacité doit toujours être supérieure à la profondeur maximale à mesurer, avec une marge de sécurité de 10 à 15 % pour éviter d'arriver en butée de course. Un instrument utilisé en limite de course perd en précision car la règle est moins rigidement guidée. Les quatre capacités disponibles chez Micron France couvrent les usages suivants :

● 150 mm : contrôle de profondeurs courtes — logements, épaulements de pièces mécaniques légères, perçages de faible profondeur

● 200 mm : capacité polyvalente la plus courante, adaptée à la majorité des contrôles en production générale et mécanique d'outillage

● 300 mm : pièces de grande hauteur, moules, carters moteur, profondeurs importantes sur machines-outils

● 500 mm : grandes profondeurs en fonderie, chaudronnerie, contrôle de puits de perçage profonds

Pour les applications multi-formats, les bases amovibles disponibles en 200 mm et 300 mm permettent d'augmenter la surface de contact de l'embase sans changer d'instrument, améliorant la stabilité sur les grandes surfaces de référence.

4. Quelles options de mesure spéciales trouve-t-on dans la gamme, et dans quels cas sont-elles indispensables ?

La gamme Micron France propose plusieurs configurations spécialisées qui répondent à des contraintes géométriques précises impossibles à résoudre avec une jauge standard à règle droite :

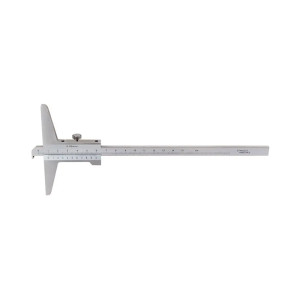

Crochet intégré

Permet de mesurer des profondeurs en zones d'accès latéral contraint, comme des gorges intérieures ou des épaulements en retrait. La pointe crochetée s'accroche sous un rebord pour ramener la mesure vers le haut. Il est disponible en mécanique et digital.

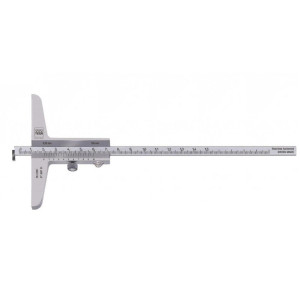

Talon rotatif

La base pivote pour s'adapter à des surfaces de référence obliques ou pour faciliter la mise en position sur des géométries non planes. Le rapport de conformité est fourni d'office.

Pointe fine Ø1,5 mm

Permet la mesure dans des orifices de très petit diamètre jusqu'à 30 mm de profondeur — usage typique : mesure de l'usure des pneus, micro-perçages, filets.

Protection IP67

Indispensable en environnements avec projections de liquides de coupe, brouillard ou lavage des pièces. Disponible sur le modèle Mitutoyo et sur un modèle Micron France avec Bluetooth.

5. La jauge de profondeur peut-elle remplacer un pied à coulisse pour mesurer les profondeurs ?

Non, et cette distinction est importante pour choisir le bon instrument dès l'achat. Le pied à coulisse dispose d'une tige de profondeur, mais elle est conçue pour des mesures indicatives rapides, pas pour un contrôle dimensionnel rigoureux. Trois limites concrètes expliquent pourquoi :

Surface de référence

La tige de profondeur du pied à coulisse s'appuie sur le bec de l'instrument, pas sur une embase plane dédiée. La surface de contact est ponctuelle, ce qui génère des erreurs d'inclinaison dès que la pièce n'est pas parfaitement plane.

Guidage de la tige

La jauge de profondeur guide la règle perpendiculairement à l'embase sur toute sa course. La tige du pied à coulisse est simplement libre dans son logement, tout désalignement produit une lecture erronée.

Résolution effective

Même à 0,02 mm nominal, la répétabilité de la tige de profondeur d'un pied à coulisse est généralement inférieure à celle d'une jauge dédiée sur des profondeurs supérieures à 50 mm.

Pour une mesure de profondeur avec exigence métrologique, la jauge dédiée est systématiquement préférable dès que la tolérance à vérifier est inférieure à ±0,1 mm.

6. Quelles sont les applications industrielles typiques justifiant l'achat d'une jauge de profondeur ?

La jauge de profondeur est l'instrument de référence dans toutes les situations où une cote de profondeur fait partie du plan de contrôle d'une pièce. Les applications les plus fréquentes en industrie :

● Mécanique et usinage : contrôle de profondeur de filets, de logements de joints, d'alésages borgnes, d'épaulements sur arbres et bagues

● Outillage et moules : vérification des profondeurs d'empreintes, des tétons de centrage, des plans de joint

● Maintenance : mesure de l'usure de pneus (profondeur de sculpture), contrôle de l'usure de disques de frein, état d'usure de pièces rotatives

● Contrôle qualité en série : vérification rapide de profondeurs normées sur pièces usinées en production, avec connexion RS232 ou Bluetooth pour remontée automatique des données vers un SPC

● Fonderie et chaudronnerie : mesure de profondeurs sur grandes pièces brutes, nécessitant des capacités de 300 à 500 mm

Pour les contrôles nécessitant une traçabilité complète, consultez la gamme jauges digitales. Pour les usages atelier sans exigence de connexion, la gamme mécanique offre le meilleur rapport fonctionnalité/prix.

7. À quelle fréquence étalonner une jauge de profondeur, et quand le certificat COFRAC est-il nécessaire ?

La fréquence d'étalonnage dépend de l'intensité d'utilisation et de la tolérance des pièces contrôlées. Il n'existe pas de règle universelle, mais les pratiques industrielles courantes sont les suivantes :

● Usage intensif en production série : vérification sur cale étalon à chaque prise de poste, étalonnage formel annuel

● Usage ponctuel en contrôle qualité : vérification mensuelle sur surface de référence plane, étalonnage annuel ou bisannuel

● Après chute ou choc de l'embase : vérification immédiate avant tout usage — un choc sur l'embase peut fausser la planéité de la surface de référence sans qu'aucun dommage visible n'apparaisse

Le certificat d'étalonnage raccordé COFRAC devient obligatoire dès que votre processus qualité ISO 9001, votre certification IATF 16949 ou un donneur d'ordre en aéronautique ou médical exige une traçabilité métrologique nationale. Micron France propose ce service en option sur la gamme jauges de profondeur. Toutes les informations sont disponibles sur la page étalonnage COFRAC. Pour toute question sur votre situation spécifique, appelez le 03 59 75 00 95.
