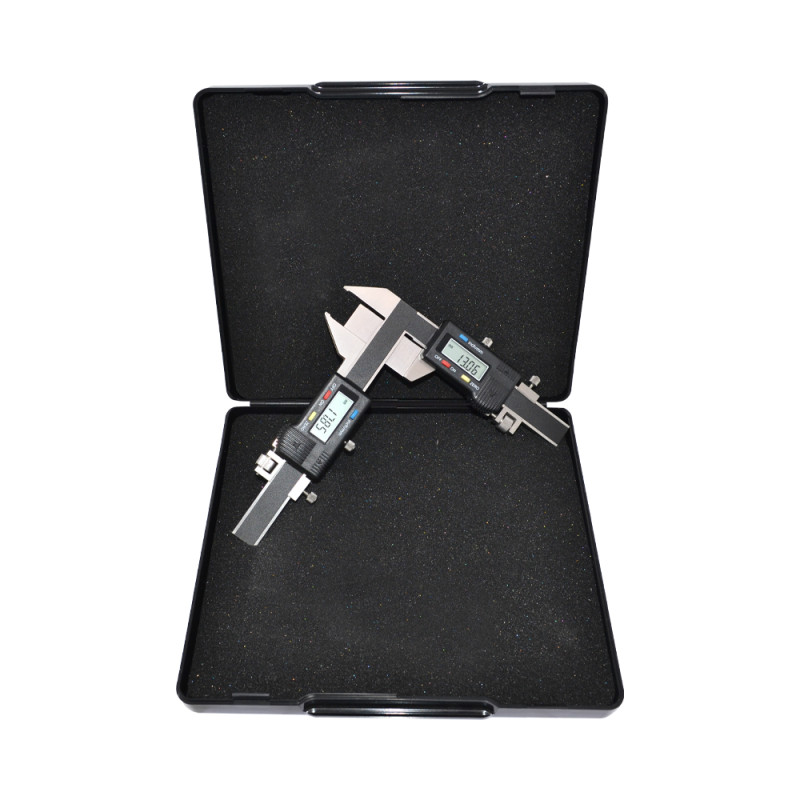

Pied à coulisse digital pour ENGRENAGE

1. Qu'est-ce qu'un pied à coulisse pour engrenage et en quoi diffère-t-il d'un modèle standard ?

Un pied à coulisse pour engrenage est un instrument de métrologie spécialement conçu pour mesurer l'épaisseur des dents d'engrenages avec une précision de 0,01 mm. Contrairement aux pieds à coulisse classiques équipés de becs plats parallèles, ce modèle possède deux becs de dimensions spécifiques adaptées à la géométrie des dentures : un bec supérieur de 21 mm et un bec inférieur de 30,5 mm. Cette configuration particulière permet de positionner l'instrument correctement sur le profil de la dent pour obtenir une mesure fiable de son épaisseur à un endroit précis de la denture. Un pied à coulisse standard ne pourrait pas effectuer cette mesure avec précision car ses becs ne sont pas adaptés à la forme particulière des dents d'engrenage.

2. Comment savoir si un engrenage est conforme avec cet instrument et que signifie la plage M1 à M26 ?

La désignation M1 à M26 fait référence au module de l'engrenage, qui est l'unité de mesure standard en Europe pour définir la taille des dents. Le module représente le rapport entre le diamètre primitif de l'engrenage et son nombre de dents, exprimé en millimètres. Par exemple, un engrenage M2 a des dents d'une certaine dimension, un M10 aura des dents beaucoup plus grandes. Ce pied à coulisse couvre donc une très large gamme d'engrenages depuis les très petits modules M1 typiques de l'horlogerie ou de la micromécanique jusqu'aux modules M26 que l'on trouve dans les gros réducteurs industriels ou les machines-outils. Pour vérifier la conformité, vous mesurez l'épaisseur de la dent au niveau de son diamètre primitif et comparez le résultat aux spécifications du plan ou aux normes ISO en vigueur pour le module concerné.

3. Pourquoi la vitesse de mesure est-elle limitée à moins de 1,5 m/s et que se passe-t-il si on va trop vite ?

La limitation de vitesse de mesure à moins de 1,5 m/s est une caractéristique technique du capteur digital qui équipe l'instrument. Cette vitesse correspond au déplacement maximum du curseur mobile que le système électronique peut suivre en temps réel sans perdre d'informations. Si vous déplacez le curseur trop rapidement pendant la mesure, l'afficheur digital risque de ne pas actualiser correctement la valeur affichée, ce qui conduirait à une mesure erronée. En pratique, cette contrainte n'est pas gênante car les mesures de dents d'engrenage nécessitent de toute façon un positionnement précis et délicat sur la denture, ce qui implique naturellement des mouvements lents et contrôlés. Pour des mesures fiables, il est recommandé d'approcher progressivement le curseur jusqu'au contact avec la dent sans mouvements brusques.

4. Dans quels secteurs industriels ce type d'instrument est-il indispensable et pourquoi ?

Ce pied à coulisse pour engrenage est un outil indispensable dans plusieurs secteurs industriels exigeants. L'industrie automobile l'utilise pour contrôler les dentures de boîtes de vitesses, différentiels et systèmes de transmission. La fabrication de réducteurs et multiplicateurs de vitesse industriels nécessite ce type de contrôle pour garantir l'engrènement parfait des pignons. L'usinage de pièces mécaniques sur mesure, comme la taillage d'engrenages spéciaux ou la réparation de machines anciennes, requiert absolument cet instrument pour vérifier la conformité des dentures réalisées. Les laboratoires de métrologie et les services de contrôle qualité certifiés utilisent également ce pied à coulisse dans le cadre de leurs procédures de validation. Enfin, la maintenance industrielle sur machines-outils, presses, équipements de levage et systèmes de transmission en dépend pour diagnostiquer l'usure des engrenages et décider du remplacement ou non des pièces.

5. Comment entretenir correctement cet instrument pour garantir sa précision dans le temps ?

L'entretien de ce pied à coulisse pour engrenage est essentiel car la précision de mesure au centième de millimètre peut être facilement compromise par la contamination ou les chocs. Après chaque utilisation, nettoyez soigneusement les becs de mesure avec un chiffon doux non pelucheux pour éliminer toute trace d'huile, de graisse ou de copeaux métalliques qui pourraient fausser les mesures suivantes. Ne laissez jamais l'instrument en contact avec des liquides de coupe ou des produits corrosifs qui pourraient endommager les surfaces de mesure ou pénétrer dans le système électronique. Rangez toujours l'outil dans son coffret de protection après usage pour le protéger des chocs et de la poussière d'atelier. Remplacez les piles dès que l'affichage devient instable ou faible, en utilisant des cellules de 1,55 V conformes aux spécifications. Pour un usage professionnel avec exigences de traçabilité, un étalonnage annuel est fortement recommandé et peut être commandé en option auprès de Micron France pour garantir la conformité métrologique de l'instrument.
