Compas à verge

1. Pourquoi utiliser un compas à verge plutôt qu'un compas classique ?

Le compas à verge est spécialement conçu pour tracer des cercles de grand rayon (500 à 2000 mm), là où les compas classiques atteignent leurs limites physiques autour de 300-400 mm maximum, offrant ainsi une capacité jusqu'à 5 fois supérieure.

Les compas traditionnels à charnière ou à ressort fonctionnent avec un bras pivotant fixe dont la longueur détermine directement le rayon maximal traçable. Au-delà de 300-400 mm, les contraintes mécaniques deviennent problématiques : le bras devient trop long et flexible, l'articulation centrale souffre de jeu excessif compromettant la précision, et la manipulation devient difficile voire impossible.

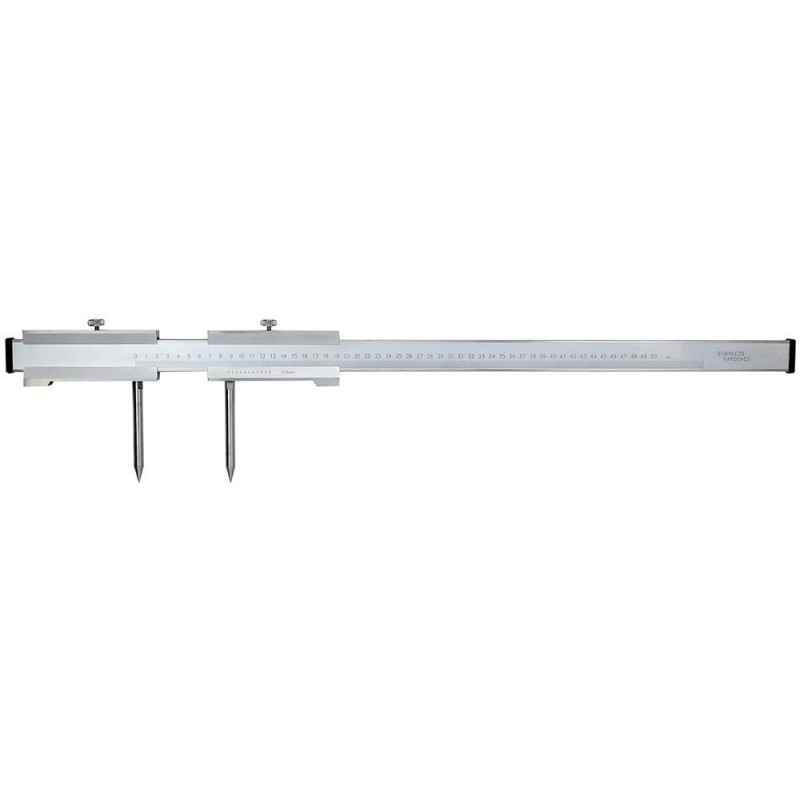

Le compas à verge contourne ces limitations grâce à sa conception radicalement différente : deux coulisseaux indépendants coulissent librement sur une règle graduée rigide (la "verge") pouvant atteindre 2 mètres de longueur. Cette architecture garantit rigidité structurelle et stabilité dimensionnelle même sur grandes portées. Applications typiques : traçage de grandes cuves cylindriques en chaudronnerie, développement de gabarits pour tôlerie industrielle, réalisation de patrons en construction navale, fabrication d'éléments architecturaux cintrés, marquage de zones circulaires en topographie. Pour travaux de précision en atelier nécessitant traçage de cercles jusqu'à 2 m de diamètre, le compas à verge constitue l'outil indispensable sans alternative équivalente.

2. Comment lire précisément la graduation au 0,05 mm sur la règle chromée mate ?

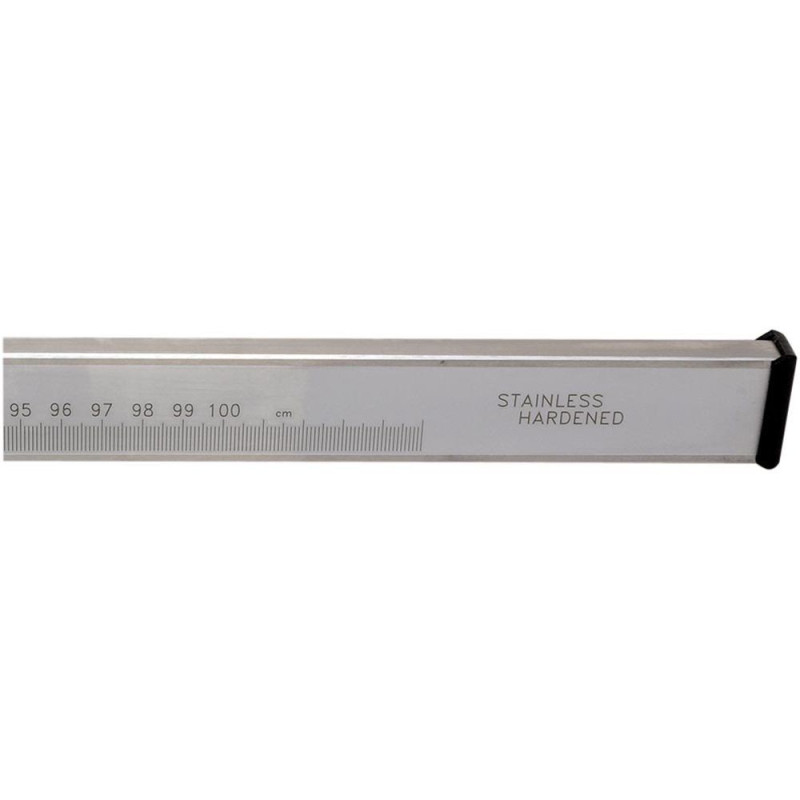

La lecture se fait directement sur la règle graduée en millimètres : la graduation principale indique les millimètres entiers, tandis que la lecture au 0,05 mm (1/20e de millimètre) s'effectue par estimation entre deux traits adjacents en divisant mentalement l'espace en 20 parties.

La règle chromée mate présente des graduations millimétriques clairement marquées, souvent avec des traits plus longs tous les 10 mm pour faciliter le repérage. La finition chromée mate élimine les reflets gênants sous éclairage d'atelier, permettant une lecture confortable même en conditions lumineuses difficiles. Pour obtenir la précision de 0,05 mm annoncée, observez attentivement la position du coulisseau par rapport aux traits : chaque millimètre se divise conceptuellement en 20 divisions égales de 0,05 mm chacune.

Par exemple, si le coulisseau se trouve exactement à mi-distance entre 250 mm et 251 mm, vous lisez 250,50 mm. Pour 250 + environ 1/4 de l'intervalle : 250,25 mm. Avec l'expérience, cette estimation devient instinctive et précise. Pour travaux exigeant précision maximale absolue, utilisez une loupe de lecture 10x positionnée perpendiculairement à la règle pour éliminer toute erreur de parallaxe. Cette méthode de lecture est identique au principe du vernier 1/20e des pieds à coulisse mécaniques. La graduation directe sur la verge permet traçages rapides sans calculs intermédiaires contrairement aux compas nécessitant conversion rayon/diamètre. Vérifiez régulièrement que les graduations restent propres et nettes en nettoyant la règle avec chiffon doux légèrement huilé.

3. Les pointes en acier sont-elles vraiment interchangeables et comment les remplacer ?

Oui, les pointes en acier sont interchangeables pour compenser l'usure ou adapter l'outil à différents matériaux. Pour les remplacer, contactez Micron France au 03.59.75.00.95 qui fournira les pointes compatibles et instructions de montage spécifiques au modèle.

L'interchangeabilité des pointes représente un avantage économique et pratique majeur. Les pointes de traçage s'usent naturellement avec l'utilisation répétée, particulièrement lors de traçage sur acier dur, inox ou matériaux abrasifs. Une pointe émoussée produit des tracés imprécis, larges et irréguliers compromettant la qualité du travail. Plutôt que de remplacer l'instrument complet, le remplacement des seules pointes usagées restaure performances d'origine pour fraction du coût.

Les pointes de rechange s'installent généralement par vissage dans les coulisseaux ou par système de blocage par vis de pression latérale. Micron France maintient un stock de pointes compatibles pour chaque modèle de compas à verge distribué. Lors de votre appel, précisez capacité de votre compas (500/1000/1500/2000 mm) et référence produit si disponible pour garantir compatibilité parfaite. Le département technique est aussi disponible pour vous orienter dans la sélection des pointes adaptées à votre utilisation : pointes classiques en acier trempé pour un usage courant, pointes en carbure pour les matériaux résistants, ou pointes particulières pour marquer les surfaces fragiles. Gardez toujours un jeu de pointes de rechange en stock pour éviter interruptions de travail. Inspection régulière état des pointes : affûtage préventif si légèrement émoussées, remplacement si usure excessive.

4. Comment garantir un traçage parfaitement circulaire avec un instrument de cette taille ?

Pour tracer un cercle parfait avec un compas à verge : bloquez solidement les deux coulisseaux après réglage du rayon, positionnez fermement la première pointe au centre sans qu'elle glisse, puis faites pivoter l'ensemble d'un mouvement fluide continu en maintenant pression constante sur la pointe traçante.

La technique de traçage avec compas à verge diffère des compas classiques de par les dimensions en jeu. Préparation : assurez-vous que la surface de traçage est plane, stable et propre. Ajustez le rayon du cercle en consultant la graduation sur la tige, placez les deux curseurs précisément aux valeurs nécessaires, puis serrez bien les vis de fixation car tout mouvement pendant le traçage compromettrait l'exactitude.

Exécution : marquez le centre du cercle avec pointeau léger si traçage sur métal. Positionnez la première pointe (centre) exactement sur ce repère et exercez pression verticale suffisante pour qu'elle ne glisse pas mais sans déformer le matériau. D'une main, maintenez la verge stable et la pointe centrale fixe ; de l'autre main, faites pivoter progressivement l'ensemble en maintenant pression constante sur la seconde pointe traçante. Pour les cercles de grande taille (supérieurs à 1000 mm), il est préférable de se déplacer autour de la pièce plutôt que d'essayer de la faire pivoter depuis une position fixe. Le mouvement doit être fluide, régulier, sans à-coups ni variations de pression qui produiraient traits irréguliers. Pour précision maximale sur acier : réalisez deux passages légers plutôt qu'un seul appuyé. Vérifiez fermeture du cercle : début et fin doivent se rejoindre parfaitement, sinon revoir technique ou vérifier blocage coulisseaux

5. Quels sont les domaines d'application professionnels typiques de cet instrument ?

Le compas à verge est utilisé en chaudronnerie pour traçage de viroles et fonds de cuves, en tôlerie pour développement de gabarits circulaires, en construction métallique pour marquage de découpes circulaires de grande dimension, et en atelier de prototypage pour fabrication de patrons.

En chaudronnerie industrielle, fabrication de réservoirs cylindriques, citernes, silos nécessite traçage précis de développés de tôles avant roulage et soudage. Le compas à verge est utilisé pour tracer des découpes circulaires dans les tôles épaisses jusqu'à 2 m de diamètre. En tôlerie fine, réalisation de pièces carrosserie automobile/ferroviaire, éléments de ventilation circulaires, conduits aérauliques requiert gabarits dimensionnés précisément.

Dans le domaine de la construction métallique, on procède au marquage d'ouvertures circulaires dans les structures (destinées aux passages de gaines ou trappes d'accès), ainsi qu'à la découpe de plaques épaisses pour la réalisation de brides. Menuiserie métallique : fabrication portes cintrées, verrières arrondies, garde-corps courbes.

Construction navale : traçage membrures, couples de coque, éléments de pont cintrés. Secteur aéronautique/spatial (moins fréquent mais existant) : prototypes pièces circulaires grandes dimensions. Maintenance industrielle : fabrication pièces de rechange obsolètes nécessitant recréation gabarits à partir de mesures. Enseignement technique : lycées professionnels chaudronnerie, CFA métallerie utilisent compas à verge pour former élèves aux techniques traditionnelles toujours pertinentes. Restauration patrimoine : reproduction éléments architecturaux métalliques anciens (grilles, rampes, balustrades). Pour ces professionnels, le compas à verge demeure indispensable en dépit des technologies modernes comme les traceurs laser ou la découpe par jet d'eau, car il permet des vérifications rapides sur le terrain et des ajustements immédiats.

6. Quel entretien préventif faut-il prévoir pour prolonger la durée de vie du compas à verge ?

Entretien essentiel : nettoyez les pointes et la règle graduée après chaque utilisation, huilez légèrement les coulisseaux pour éviter grippage, vérifiez régulièrement le serrage des vis de blocage, et rangez toujours l'instrument dans son coffret pour le protéger des chocs et de l'humidité.

Un compas à verge bien entretenu conserve précision et fonctionnalité pendant des décennies. Après chaque période de travail, nettoyez l'ensemble des surfaces avec un tissu propre afin d'éliminer les particules métalliques, la poussière et les traces de marquage qui s'accumulent notamment dans les sillons de glissement. Inspectez l'état des pointes : nettoyez résidus collés, vérifiez qu'elles restent bien affûtées. Si émoussées, faites réaffûter professionnellement ou remplacez.

Lubrification : appliquez fine couche d'huile protectrice (type huile métrologie) sur règle graduée et mécanismes de coulissement tous les 1-2 mois en usage intensif, ou avant stockage prolongé. Cette protection prévient oxydation de l'acier même chromé. Évitez graisses épaisses qui attirent poussières et créent dépôts. Vérifications mécaniques : contrôlez que vis de blocage des coulisseaux serrent efficacement sans jeu excessif. Resserrez si nécessaire mais sans forcer exagérément (risque de déformation filetages). Vérifiez périodiquement que les coulisseaux glissent de façon fluide sur la tige : le mouvement doit être souple sans résistance ni blocage. Si résistance anormale, nettoyez minutieusement rainures.

Pour le rangement, veuillez toujours utiliser le coffret d'origine et conserver dans un endroit sec avec une température constante. Évitez ateliers très humides ou température fluctue fortement (risque dilatation différentielle faussant géométrie). Pour un entreposage prolongé dépassant trois mois, procédez à un nettoyage complet, appliquez une couche d'huile abondante et conservez l'objet à plat dans un boîtier clos. Inspection annuelle recommandée : vérifiez graduation toujours lisible, aucune déformation verge, pointes en bon état, visserie complète et fonctionnelle.
