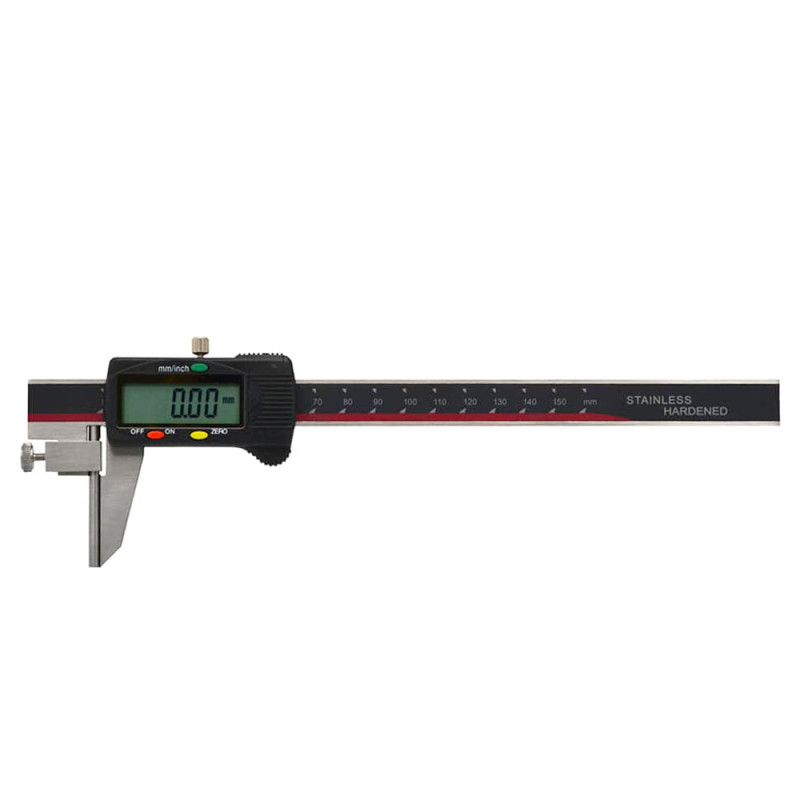

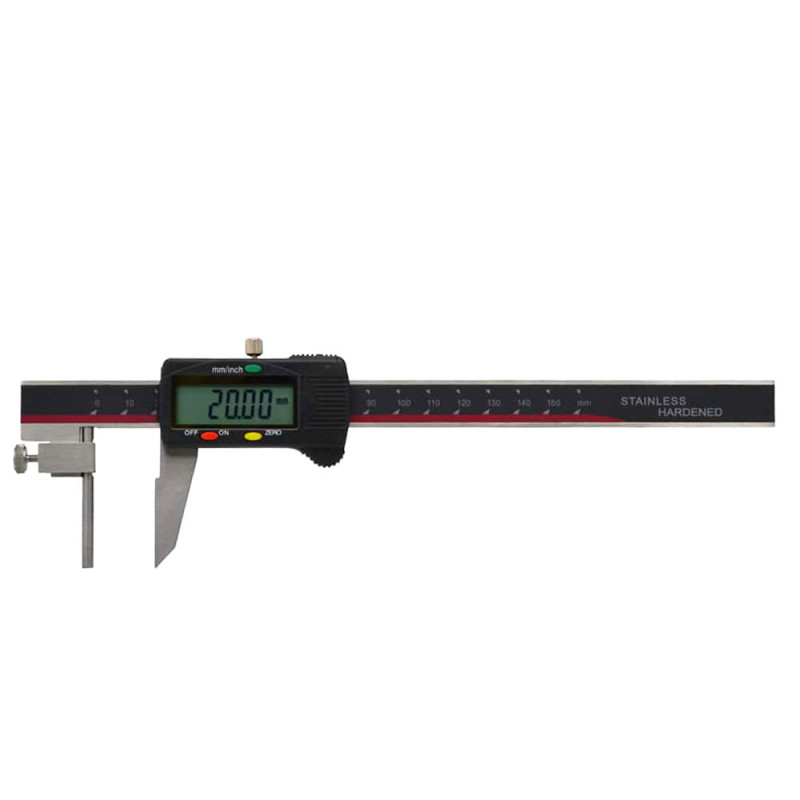

Pied à coulisse digital pour épaisseur de parois

1. Quelle est la différence entre ce pied à coulisse et un pied à coulisse standard pour mesurer l'épaisseur d'un tube ?

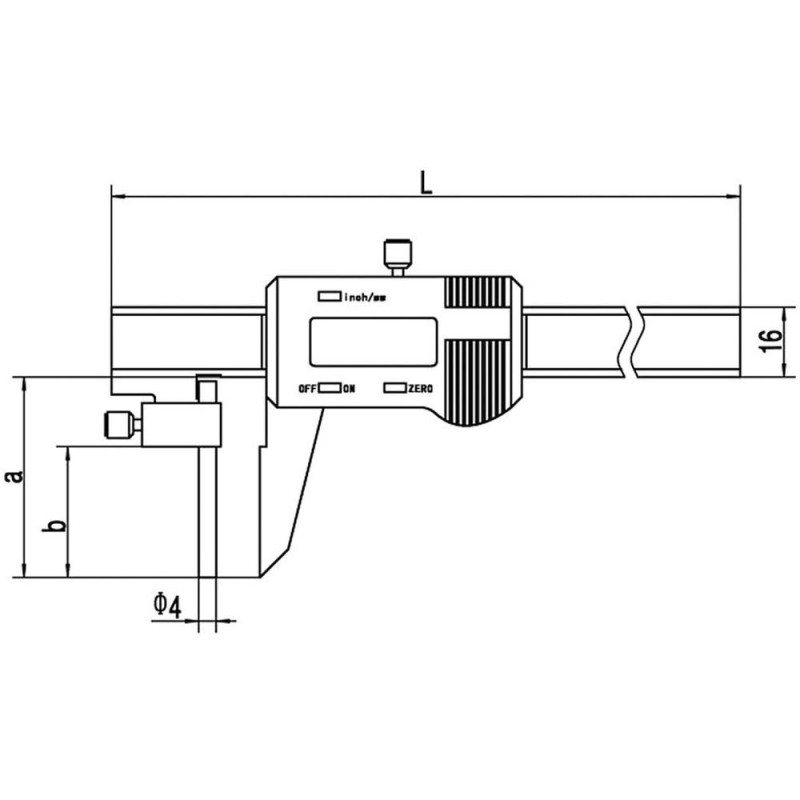

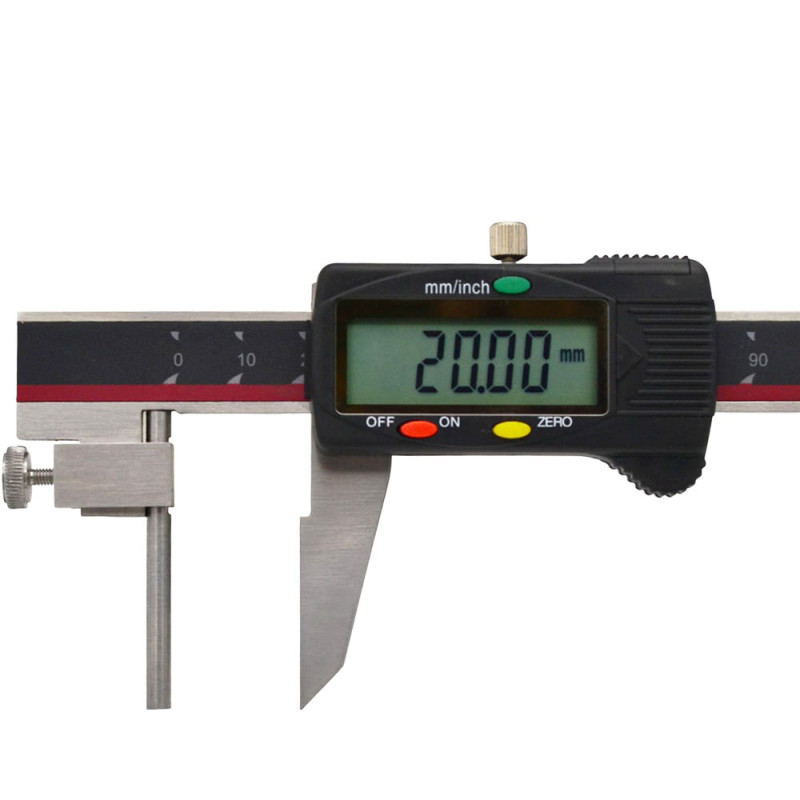

Ce pied à coulisse a un bec fixe cylindrique Ø4 mm qui s'insère à l'intérieur du tube, là où un bec plat standard ne passe pas. Le bec mesure 30 mm de long pour atteindre les parois en profondeur. Avec un pied à coulisse classique, vous mesurez le diamètre extérieur moins le diamètre intérieur puis calculez l'épaisseur. Avec cet outil spécialisé, vous lisez l'épaisseur de paroi directement sur l'écran sans calcul.

2. Quels types de pièces peut-on mesurer avec ce pied à coulisse ?

Cet instrument est conçu pour mesurer les tubes métalliques, les tuyaux PVC ou acier, les gaines techniques, les cylindres hydrauliques, les douilles usinées, les bagues d'épaulement, les corps de robinetterie et les alésages borgnes avec parois accessibles. Plus généralement, il convient à toute pièce creuse où vous devez connaître l'épaisseur de paroi entre l'intérieur et l'extérieur. Le bec de 4 mm de diamètre nécessite un diamètre intérieur minimum d'environ 5 mm pour pouvoir passer, et sa longueur de 30 mm permet d'atteindre les parois situées en profondeur.

3. Comment utiliser correctement le mode relatif pour contrôler des tolérances ?

Voici un exemple pratique d'utilisation. Imaginons que votre plan technique indique une épaisseur de paroi de 3,50 mm avec une tolérance de ±0,05 mm. Commencez par positionner le pied à coulisse sur une zone de référence dont vous savez qu'elle est conforme. Réglez alors l'afficheur sur 3,50 mm en mode relatif pour définir ce nouveau zéro de référence. Ensuite, toutes vos mesures afficheront directement l'écart par rapport à cette valeur nominale. Par exemple, si l'écran indique +0,02, cela signifie 3,52 mm et la pièce est dans la tolérance. Si l'écran affiche -0,08, cela correspond à 3,42 mm et la pièce doit être rebutée. Vous voyez immédiatement si chaque mesure est conforme, sans avoir à effectuer de calcul mental.

4. Le bec cylindrique de 4 mm est-il fragile ou remplaçable ?

Le bec est fabriqué en acier trempé, ce qui le rend solide, mais sa finesse relative le rend sensible aux chocs latéraux. Il est important de ne jamais forcer le bec dans un trou dont le diamètre intérieur serait inférieur à 5 mm. Sur ce type d'instrument, le bec n'est généralement pas remplaçable, ce qui signifie qu'une déformation ou une cassure nécessiterait le remplacement complet de l'appareil. Pour préserver votre instrument, nettoyez systématiquement le bec après chaque usage car des copeaux collés fausseraient vos mesures. Rangez toujours l'outil dans son coffret et manipulez-le avec précaution pendant les opérations de mesure.

5. Peut-on mesurer l'épaisseur de parois sur des tubes de grand diamètre avec cet instrument ?

Oui, tant que le diamètre intérieur du tube est accessible et supérieur à 5 mm, vous pouvez mesurer des tubes de grand diamètre. La capacité de 150 mm permet de contrôler des épaisseurs de paroi jusqu'à cette valeur, ce qui couvre la majorité des applications industrielles courantes. Pour les très gros tubes ou tuyaux industriels où l'épaisseur de paroi dépasse 150 mm, il faudra utiliser un instrument de plus grande capacité ou un mesureur d'épaisseur à ultrasons. L'avantage de ce pied à coulisse reste sa précision de 0,01 mm, idéale pour le contrôle qualité en atelier et la vérification de conformité sur plans techniques.

MicronFrance propose le pied à coulisse digital à touches disque, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.
