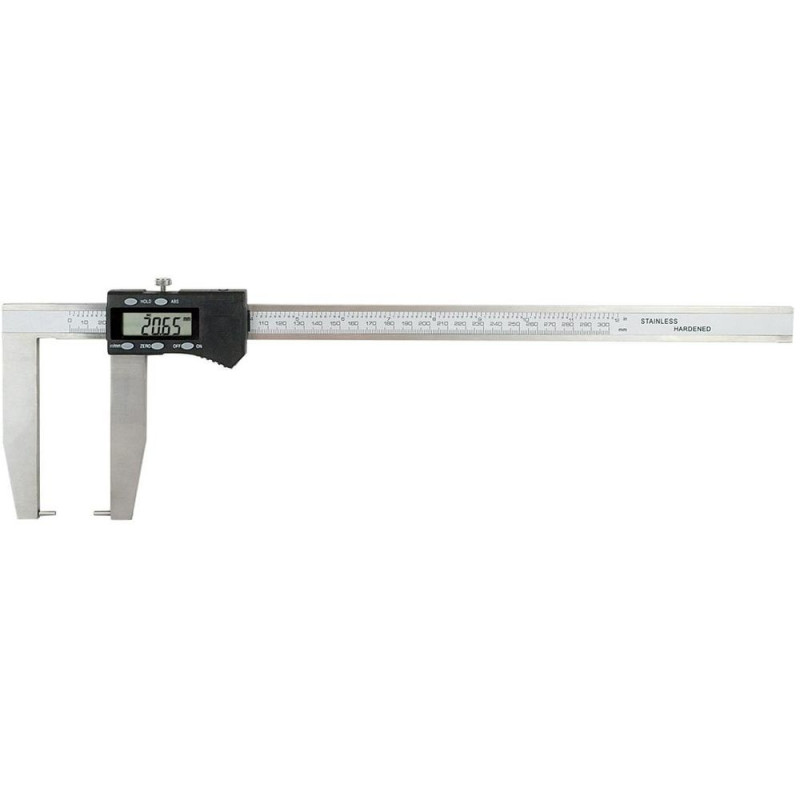

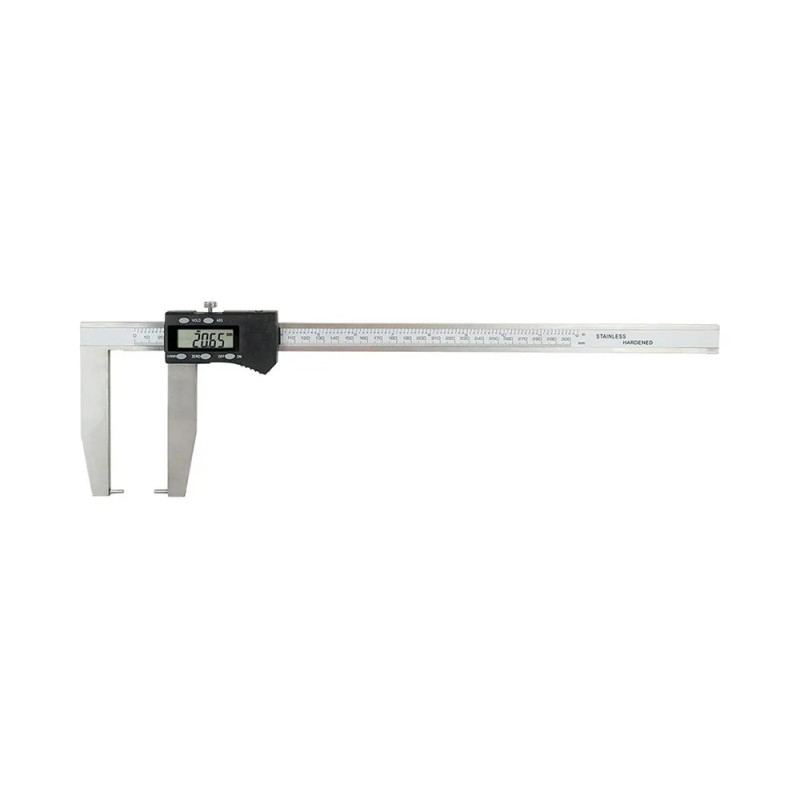

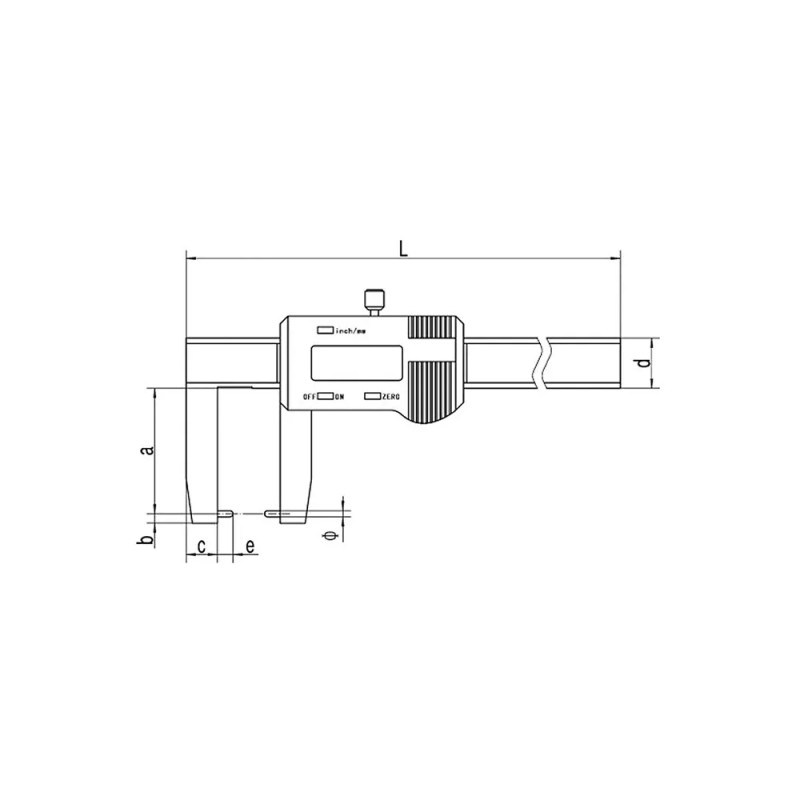

Pied à coulisse digital pour cannelure

1. Qu'est-ce qu'une cannelure et pourquoi un pied à coulisse spécifique est nécessaire ?

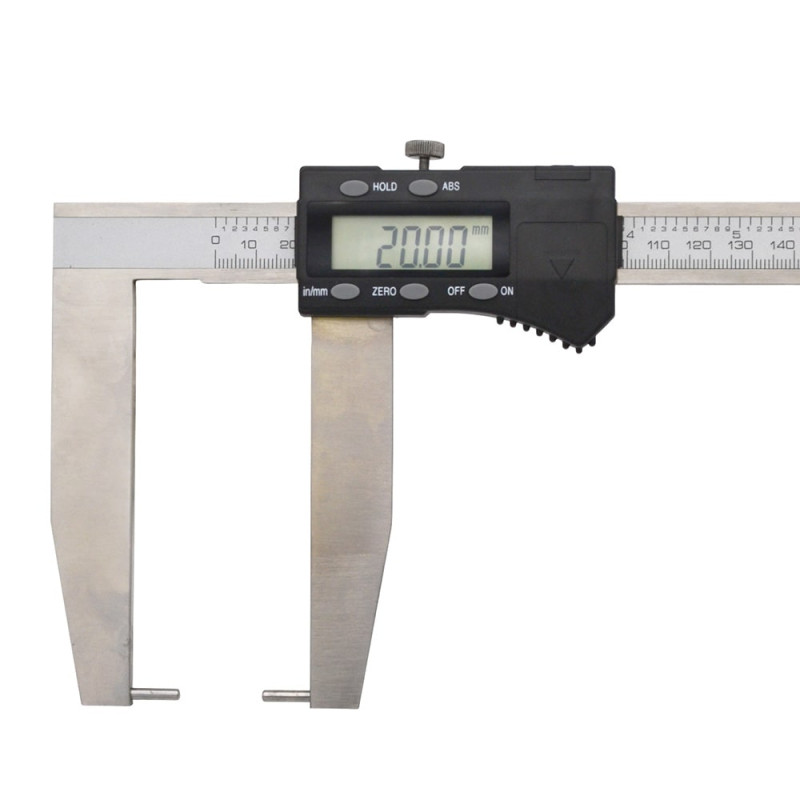

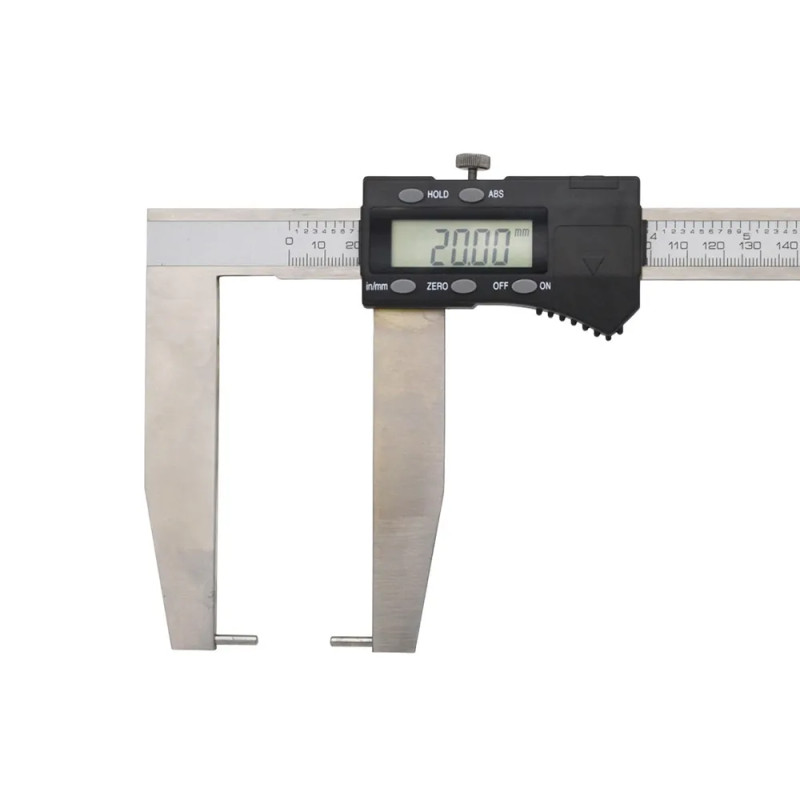

Une cannelure est une rainure longitudinale usinée à l'intérieur d'un alésage, typiquement pour le montage d'arbres cannelés dans la mécanique et la transmission de puissance. Ce pied à coulisse possède des pointes fines de 3 mm de diamètre et 10 mm de long qui s'insèrent précisément au fond de la cannelure pour mesurer la largeur exacte. Un pied à coulisse standard avec becs plats ne pourrait pas atteindre le fond de ces rainures profondes et étroites, ce qui empêcherait toute mesure fiable de la dimension réelle.

2. Quels types de pièces peut-on mesurer avec ce pied à coulisse ?

Cet instrument est conçu pour mesurer les cannelures internes d'alésages, les rainures de clavettes profondes, les gorges d'étanchéité internes, les splines d'arbres de transmission, et toutes les formes géométriques en creux nécessitant un accès par pointes fines. Il convient particulièrement à l'industrie automobile, la mécanique de transmission, l'usinage de pièces d'engrenages, la fabrication d'arbres cannelés, et le contrôle qualité de pièces avec géométries complexes internes. Avec ses becs de 100 mm de longueur, il permet d'atteindre des profondeurs importantes dans les pièces.

3. Quelle est la différence entre ce modèle et un pied à coulisse avec touches couteaux ?

Les touches couteaux sont conçues pour mesurer les diamètres intérieurs de manière générale, avec des becs en forme de lame fine. Ce pied à coulisse pour cannelures possède des pointes cylindriques de 3 mm de diamètre qui descendent au fond exact des rainures pour mesurer leur largeur. Les pointes de 10 mm de long sont spécifiquement adaptées à la profondeur typique des cannelures industrielles. Si vous mesuriez une cannelure avec des touches couteaux classiques, vous obtiendriez une mesure au sommet de la rainure plutôt qu'à sa base, ce qui fausserait complètement la dimension réelle.

4. Les pointes de 3 mm sont-elles fragiles et peut-on les remplacer ?

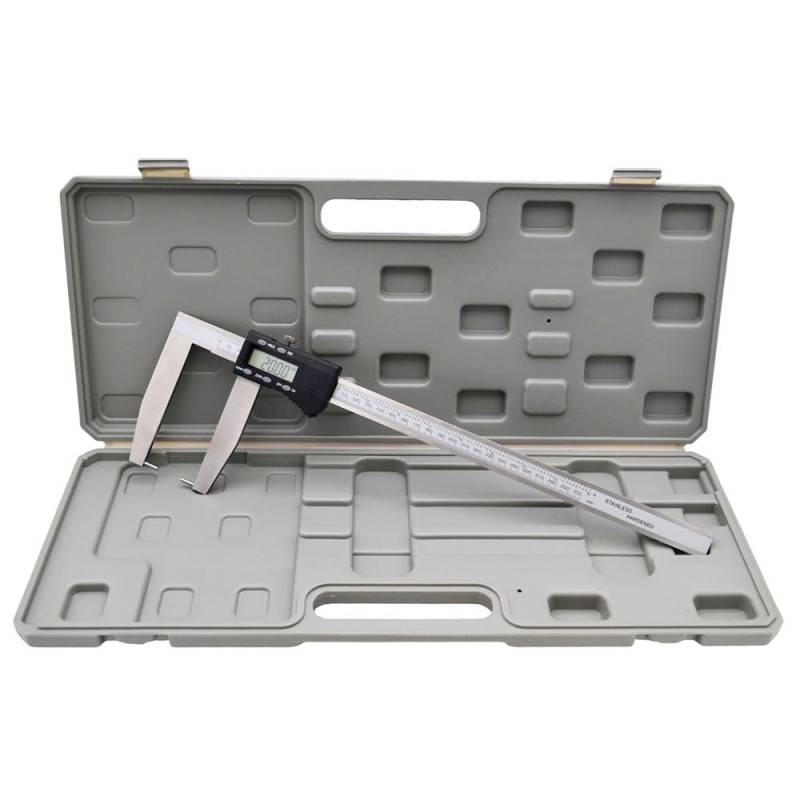

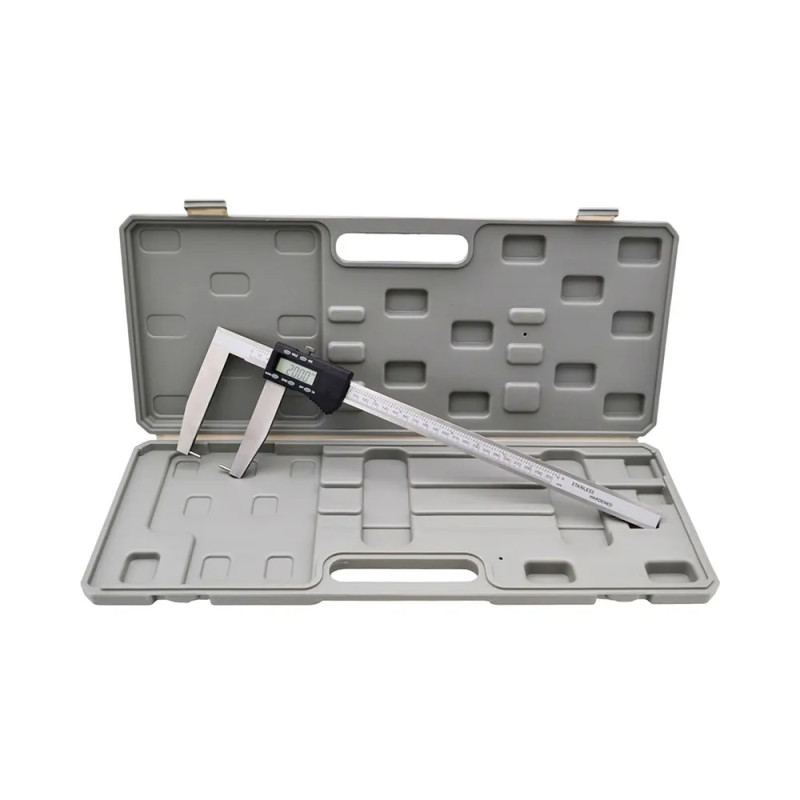

Les pointes sont fabriquées en acier trempé pour résister à l'usure, mais leur finesse de 3 mm les rend sensibles aux chocs et aux forces latérales excessives. Il est essentiel de ne jamais forcer les pointes dans une cannelure trop étroite et d'éviter tout mouvement brusque pendant la mesure. Sur la plupart des modèles, les pointes ne sont pas remplaçables individuellement, ce qui signifie qu'une déformation ou une cassure nécessiterait le remplacement complet de l'instrument. Pour prolonger la durée de vie de votre outil, nettoyez systématiquement les pointes après chaque usage et rangez toujours l'instrument dans son coffret de protection.

5. Pourquoi choisir une capacité de 300 mm plutôt que 150 mm pour ce type d'application ?

La capacité de 300 mm est particulièrement adaptée aux cannelures de pièces industrielles de moyennes et grandes dimensions, comme les moyeux automobiles, les boîtes de vitesses, les réducteurs industriels et les arbres de transmission. Les cannelures se trouvent généralement sur des pièces de dimensions importantes où une capacité de 150 mm serait trop limitante. De plus, les becs longs de 100 mm permettent d'atteindre des profondeurs importantes dans les alésages. Cette capacité de 300 mm représente le meilleur compromis entre polyvalence et encombrement pour couvrir la majorité des applications de mesure de cannelures en atelier mécanique et en contrôle qualité industriel.

MicronFrance propose le pied à coulisse digital pour cannelure, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.

Vous pourriez également être intéressés par la mesure des angles avec un rapporteur, MicronFrance dispose également d'une gamme à votre disposition.
