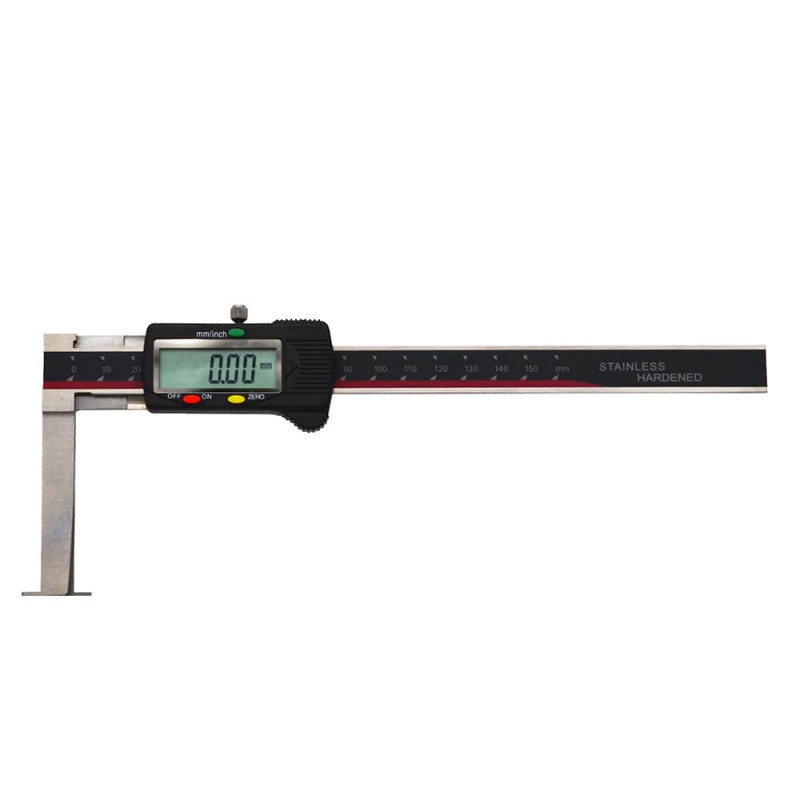

Pied à coulisse digital pour rainures intérieures

1. Qu'est-ce qu'un pied à coulisse pour rainures intérieures et en quoi diffère-t-il d'un bec de profondeur standard ?

Ce pied à coulisse est spécialement conçu pour mesurer la largeur de rainures intérieures, gorges, et cavités étroites inaccessibles aux becs standard. Sa particularité réside dans ses touches ultra-fines de seulement 1,5 mm d'épaisseur et de 60 mm de longueur, qui peuvent s'insérer dans des espaces très restreints. Un pied à coulisse standard avec des becs classiques (généralement 5-10 mm d'épaisseur) ne pourrait tout simplement pas accéder à ces zones. Ce modèle permet des mesures de 19 à 150 mm dans des rainures que les autres instruments ne peuvent atteindre, ce qui en fait un outil indispensable pour des applications spécialisées.

2. Quelles sont les dimensions exactes des touches et comment fonctionnent-elles ?

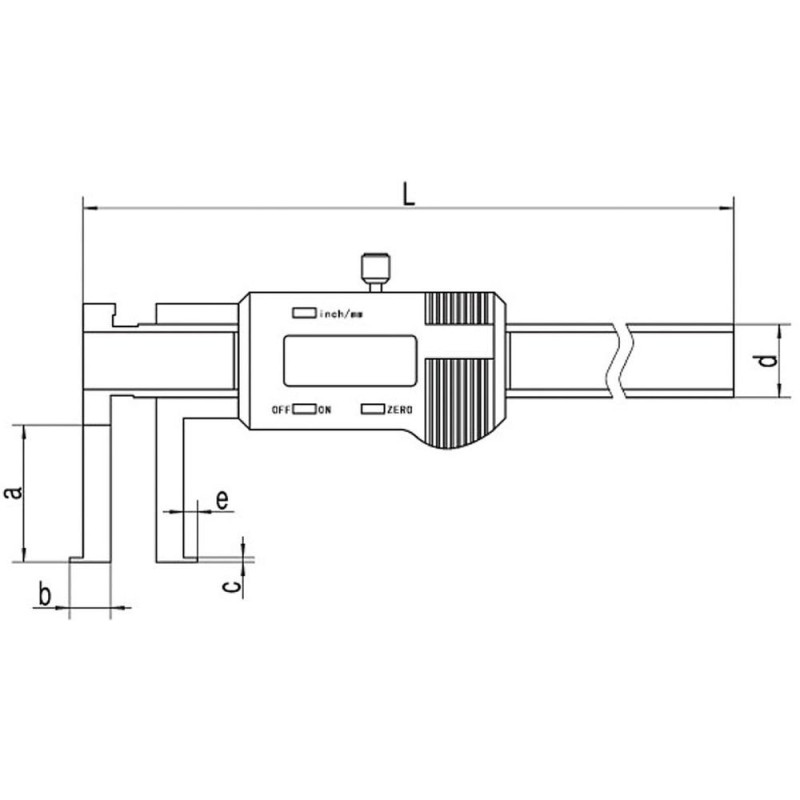

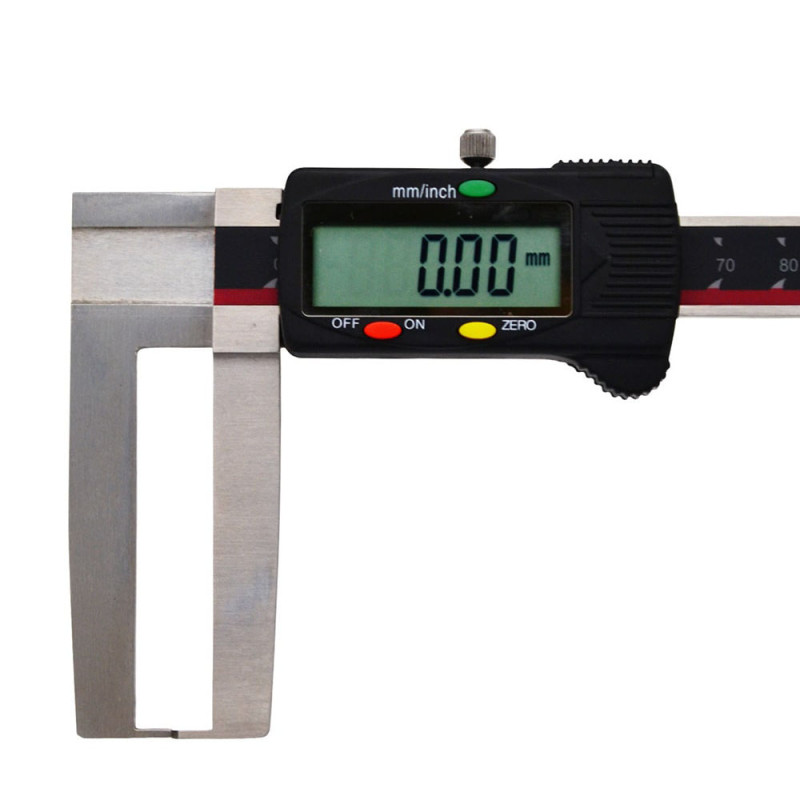

Les touches de mesure ont des caractéristiques très précises : épaisseur de 1,5 mm pour pénétrer dans les rainures étroites, longueur totale de 17 mm avec une longueur utile de 6 mm pour la prise de mesure effective, et elles sont montées sur des becs de 60 mm de long pour atteindre des profondeurs importantes. La hauteur de la règle est de 17 mm. Pour utiliser ce pied à coulisse, vous insérez les deux touches parallèlement dans la rainure intérieure, puis vous les écartez jusqu'à ce qu'elles touchent les parois opposées. La mesure s'affiche instantanément en digital avec une résolution de 0,01 mm. C'est un instrument de haute précision pour des géométries complexes.

3. Pour quelles applications professionnelles ce type de pied à coulisse est-il indispensable ?

Cet instrument est essentiel dans plusieurs secteurs : usinage de précision (contrôle de rainures usinées sur pièces mécaniques, gorges de clavettes), fabrication de moules et matrices (mesure de rainures d'éjection, canaux de refroidissement), industrie automobile (vérification de gorges de segments de piston, rainures dans culasses), maintenance industrielle (contrôle d'usure de rainures sur arbres, gorges de joints toriques), fabrication d'outillages (rainures de montage, logements de lames), électronique et connectique (rainures de circuits imprimés, connecteurs), et toute application nécessitant de mesurer des largeurs intérieures dans des espaces très confinés inaccessibles aux instruments standard.

4. Ce modèle spécialisé conserve-t-il la même précision qu'un pied à coulisse classique ?

Oui, ce pied à coulisse pour rainures intérieures offre une précision identique aux modèles standards : résolution d'affichage de 0,01 mm avec lecture digitale directe. La finesse des touches n'affecte pas la précision de mesure. Cependant, il est important de bien positionner les touches perpendiculairement aux parois de la rainure pour éviter les mesures en biais. Les touches doivent être propres et en bon état, car leur finesse les rend plus sensibles à l'usure que des becs standards. Un nettoyage régulier et une manipulation délicate garantissent la fiabilité des mesures. Les fonctions digitales complètes (mesure absolue/relative, conversion mm/pouces) facilitent les contrôles de tolérances.

5. Peut-on utiliser ce pied à coulisse pour d'autres types de mesures que les rainures ?

Ce pied à coulisse est spécialement optimisé pour les mesures intérieures dans des rainures étroites, c'est sa fonction principale et celle pour laquelle il excelle. Techniquement, il pourrait mesurer des écartements entre deux surfaces parallèles accessibles, mais sa conception avec touches fines le rend inadapté pour : les mesures extérieures (pas de becs externes), les mesures de profondeur (pas de jauge dédiée), les mesures sur pièces non parallèles. Si vous avez besoin d'un instrument polyvalent pour différents types de mesures, privilégiez un pied à coulisse standard classique. Ce modèle est un outil complémentaire spécialisé que vous utiliserez spécifiquement quand vous devez accéder à des rainures que rien d'autre ne peut mesurer.

MicronFrance propose le pied à coulisse digital pour rainures intérieures, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.
