Pied à coulisse à boucle 300 mm

1. Qu'est-ce qu'un pied à coulisse à boucle et pourquoi cette géométrie spécifique ?

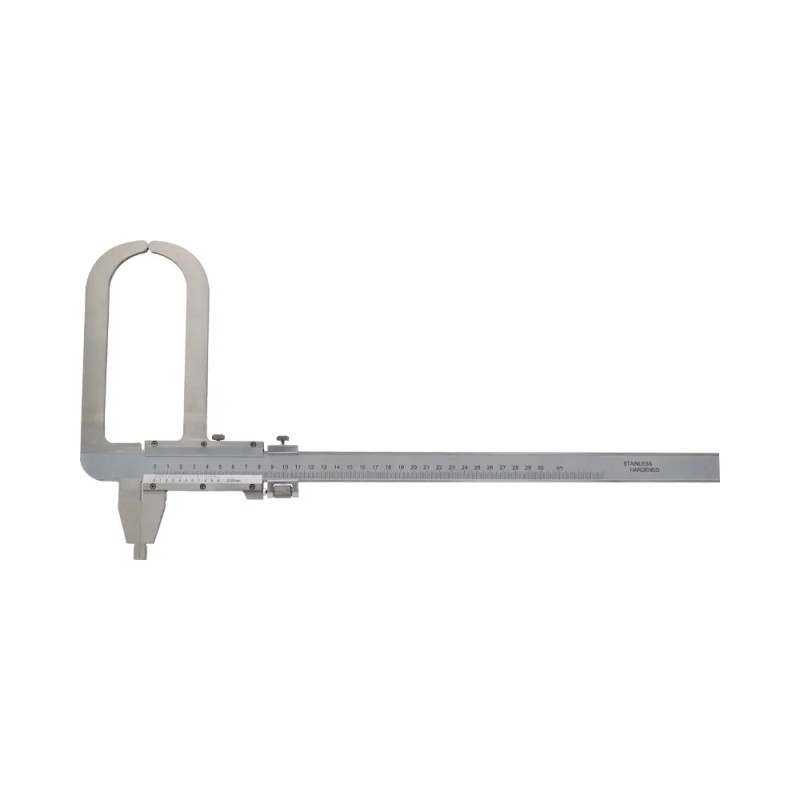

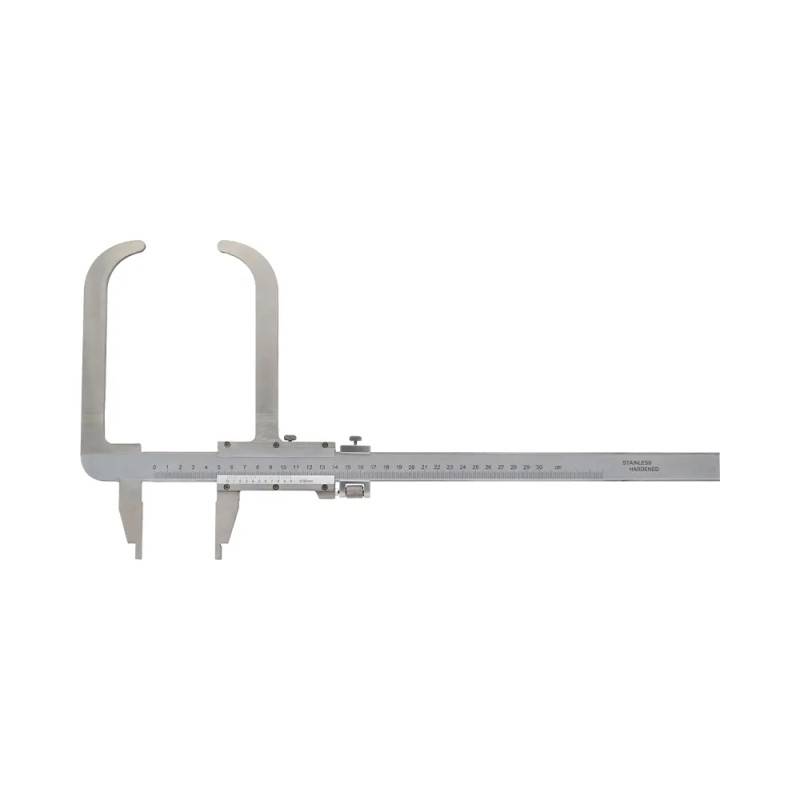

Le pied à coulisse à boucle se distingue par sa construction en arceau avec poignée intégrée, facilitant la prise en main et la manipulation d'une seule main. Sa géométrie asymétrique avec bec supérieur allongé de 157,5 mm et bec inférieur court de 60 mm permet de mesurer des cotes internes ou externes dans des zones profondes ou difficiles d'accès où un pied à coulisse classique échouerait.

Contrairement aux pieds à coulisse standards à becs symétriques de 40-50 mm, le modèle à boucle exploite un bec supérieur de 157,5 mm pouvant s'enfoncer profondément dans des alésages, logements, rainures ou cavités. Le bec inférieur réduit à 60 mm évite l'encombrement et facilite le positionnement sur des surfaces de référence. La poignée en boucle fermée offre une préhension ergonomique sécurisée, réduisant les risques de chute lors de mesures en hauteur ou à bout de bras. Cette architecture convient particulièrement aux mesures de grands diamètres internes (cylindres hydrauliques, roulements de grande taille, alésages moteur), d'écartements entre parois profondes (carters, boîtiers, moules), ou de cotes externes sur pièces de grande dimension. L'instrument reste maniable malgré sa capacité de 300 mm grâce à la répartition équilibrée du poids autour de la boucle, permettant des mesures prolongées sans fatigue excessive.

2. Quelles applications industrielles tirent parti de cette configuration à becs asymétriques ?

Les secteurs de la mécanique industrielle, maintenance hydraulique/pneumatique, fonderie, plasturgie et construction mécanique lourde exploitent cette géométrie pour mesurer diamètres internes d'alésages profonds (40-300 mm), écartements entre parois éloignées, épaisseurs de pièces volumineuses, et dimensions de logements de roulements ou joints.

En maintenance industrielle, ce pied à coulisse excelle pour vérifier l'usure des alésages de vérins hydrauliques ou pneumatiques de grande course (50-300 mm de diamètre) : le bec long pénètre profondément pour mesurer le diamètre intérieur à différentes profondeurs et détecter l'ovalisation ou le coning. Dans les ateliers de fonderie, il permet de contrôler les dimensions internes des moules et châssis métalliques après usinage. En plasturgie, il mesure les empreintes de moules d'injection de grandes pièces (tableaux de bord automobile, coques plastiques). Les mécaniciens monteurs l'utilisent pour vérifier les logements de roulements de grandes dimensions (diamètres 100-300 mm) sur arbres de transmission, réducteurs industriels ou paliers de machines tournantes. En construction navale ou ferroviaire, il contrôle l'écartement entre nervures, longerons ou cadres structurels. La lecture au 0,02 mm reste suffisante pour ces applications où les tolérances dépassent généralement ±0,1 à ±0,5 mm. L'étalonnage optionnel garantit la traçabilité requise dans les environnements certifiés ISO 9001 des secteurs automobile, énergie ou agroalimentaire.

3. Comment garantir la fiabilité des mesures malgré les becs asymétriques et la grande portée ?

Positionnez systématiquement les becs perpendiculairement à la surface mesurée, exercez une pression douce et uniforme, recherchez le diamètre maximum (intérieur) ou minimum (extérieur) en basculant légèrement l'instrument, et bloquez la vis avant de retirer pour lire la cote sans déformation.

La géométrie asymétrique exige une attention particulière au positionnement. Pour mesure de diamètre intérieur : insérez les becs dans l'alésage, orientez-les perpendiculairement à l'axe du trou, puis balancez doucement le pied à coulisse de part et d'autre tout en observant la graduation – la valeur maximale correspond au vrai diamètre (becs perpendiculaires). Serrez immédiatement la vis de blocage, retirez délicatement puis lisez. Pour diamètre extérieur : placez les becs extérieurs sur la pièce, recherchez la valeur minimale en basculant légèrement (garantit perpendiculaire à l'axe), bloquez et lisez. L'erreur la plus fréquente consiste à mesurer en biais, donnant une corde au lieu du diamètre réel (sous-mesure de plusieurs dixièmes). Vérifiez le zéro avant chaque session : fermez complètement les becs et contrôlez que la graduation indique 0,00 mm (ajustez si nécessaire). Sur grandes pièces lourdes, stabilisez la pièce sur marbre ou vés pour éviter tout basculement pendant la mesure. Répétez 2-3 fois chaque mesure critique en repositionnant complètement les becs – des écarts >0,05 mm signalent un problème de technique ou d'usure d'instrument.

4. Quelle précision réelle peut-on attendre de ce type de pied à coulisse malgré sa capacité étendue ?

La résolution de 0,02 mm permet une lecture théorique au centième de millimètre, mais la précision pratique se situe autour de ±0,05 à ±0,10 mm en raison des déformations élastiques des longs becs, de la sensibilité à la pression de mesure, et de la difficulté à maintenir la perpendicularité sur grandes dimensions.

Les normes industrielles (ISO 13385) définissent l'erreur maximale admissible (EMA) pour pieds à coulisse selon la formule : EMA = ±(0,02 + L/100) mm, où L est la capacité en mm. Pour 300 mm, EMA théorique = ±0,05 mm. Cependant, plusieurs facteurs dégradent cette précision : flexion des becs (le bec de 157,5 mm peut fléchir de 0,02-0,04 mm sous pression excessive), erreur de parallaxe lors de la lecture du vernier, température ambiante (dilatation thermique de ±0,015 mm entre 15°C et 30°C), et usure progressive des surfaces de contact. En pratique, un opérateur expérimenté atteint une répétabilité de ±0,03 à ±0,05 mm sur pièces stables et bien positionnées. Pour tolérances inférieures à ±0,05 mm, privilégiez micromètre d'intérieur (alésages) ou machine à mesurer tridimensionnelle (MMT). L'étalonnage annuel par laboratoire accrédité vérifie l'état de l'instrument et quantifie les dérives – un certificat d'étalonnage précise l'incertitude de mesure réelle (typiquement ±0,04 à ±0,08 mm pour cet instrument). Conservez l'instrument en coffret, évitez tout choc sur les becs longs particulièrement fragiles, et vérifiez régulièrement l'absence de voile ou déformation.

5. Peut-on utiliser cet instrument pour d'autres mesures que celles nécessitant les becs longs ?

Oui, malgré sa spécialisation, ce pied à coulisse effectue également mesures externes classiques sur pièces volumineuses (jusqu'à 300 mm), contrôles d'épaisseurs de tôles ou plaques, et vérifications dimensionnelles de grandes séries sans nécessiter changement d'instrument.

Bien que conçu pour mesures spécifiques à becs longs, l'instrument reste polyvalent. Les faces extérieures des becs mesurent diamètres, largeurs ou épaisseurs externes jusqu'à 300 mm : contrôle de grandes poulies, flasques, plateaux, brides, disques. Cependant, l'absence de jauge de profondeur dédiée (comme sur pieds à coulisse standards) limite les mesures d'épaulements ou rainures. La géométrie asymétrique rend moins pratiques certaines mesures courantes (petites pièces <50 mm) où un modèle standard 150 mm serait plus maniable. L'avantage principal réside dans la capacité étendue (300 mm) permettant de mesurer grandes pièces sans recourir à pieds à coulisse >500 mm beaucoup plus lourds et coûteux. En atelier polyvalent, cet instrument complète un pied à coulisse classique 150-200 mm pour occasions nécessitant accès profond ou grande capacité. Attention : ne forcez jamais les becs au-delà de leur élasticité (risque de déformation permanente), et n'utilisez pas comme outil de serrage ou écartement – sa fonction reste exclusivement métrologique.

6. Comment entretenir et stocker ce pied à coulisse à boucle pour préserver sa précision sur le long terme ?

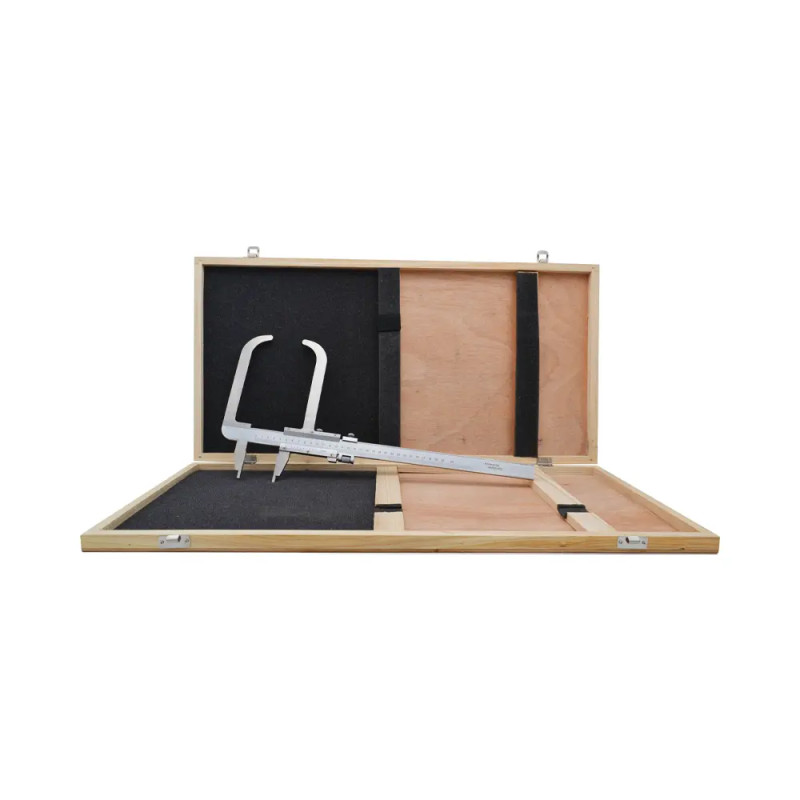

Nettoyez systématiquement après usage avec chiffon sec, huilez légèrement la règle graduée tous les 3-6 mois, rangez impérativement au coffret rigide, évitez absolument tout choc sur les becs longs fragiles, et faites réaliser un étalonnage annuel si traçabilité requise.

Les becs longs (157,5 mm) sont particulièrement vulnérables aux chocs et déformations. Ne posez jamais l'instrument directement sur établi métallique – utilisez toujours le coffret fourni. Après chaque utilisation, essuyez les surfaces de mesure avec chiffon microfibre propre et sec pour éliminer huiles, poussières ou résidus. Si exposition à liquides de coupe ou graisse, nettoyez d'abord avec dégraissant doux (alcool isopropylique) puis séchez parfaitement. Tous les 3-6 mois selon intensité d'usage, appliquez une très fine couche d'huile protectrice (huile de vaseline, Ballistol ou équivalent) sur la règle graduée pour prévenir oxydation – n'en mettez jamais sur les surfaces de mesure des becs (altérerait les cotes). Inspectez visuellement les becs régulièrement : toute déformation, voile, trace de choc ou usure anormale nécessite mise hors service et remplacement. Vérifiez le zéro mensuellement : becs complètement fermés doivent indiquer 0,00 mm sur le vernier. Pour environnements professionnels certifiés, planifiez étalonnage annuel par un laboratoire accrédité ISO 17025.
