Accessoires pour pieds à coulisse

1. Qu'est-ce qu'un accessoire pour pied à coulisse et pourquoi l'utiliser ?

Les accessoires pour pieds à coulisse sont des équipements complémentaires qui étendent les capacités de mesure de votre pied à coulisse standard. Ils permettent d'effectuer des mesures spécialisées impossibles ou difficiles à réaliser avec un pied à coulisse seul, tout en conservant la même précision de 0,01mm.

Ces accessoires se fixent directement sur votre pied à coulisse existant, transformant un instrument polyvalent en outil spécialisé adapté à des géométries complexes : mesures de profondeurs inaccessibles, entraxes précis entre perçages, rayons intérieurs ou extérieurs de pièces usinées.

Les avantages des accessoires pour pieds à coulisse :

● Économie : Pas besoin d'acheter plusieurs instruments spécialisés coûteux, un seul pied à coulisse avec accessoires suffit.

● Flexibilité : Transformation rapide du pied à coulisse selon les besoins de mesure.

● Précision maintenue : Conservation de la précision 0,01mm du pied à coulisse principal.

● Compacité : Stockage facile des accessoires dans un coffret, encombrement minimal dans l'atelier.

● Polyvalence : Mesures spécialisées (entraxes, profondeurs, rayons) avec un seul instrument de base.

● Rentabilité : Investissement réduit par rapport à l'achat d'instruments spécialisés séparés.

Fabriqués en acier trempé rectifié, ces accessoires garantissent une longévité exceptionnelle et une compatibilité parfaite avec les pieds à coulisse standards de 18mm de largeur.

2. Quels sont les accessoires pour pieds à coulisse disponibles chez Micron France ?

Tableau comparatif : Accessoires pieds à coulisse par type

Accessoire	Fonction principale	Compatibilité	Applications typiques
Jeu de touches pour mesure extérieure	Mesure rayons extérieurs, gorges, épaulements	Pied à coulisse standard 18mm	Rayons de congés, gorges externes, épaulements
Jeu de touches pour mesure intérieure	Mesure rayons intérieurs, alésages, gorges internes	Pied à coulisse standard 18mm	Rayons internes, gorges profondes, alésages
Base de profondeur	Mesure profondeurs avec appui stable et large	Pied à coulisse 18mm avec jauge de profondeur	Profondeurs trous, rainures, épaulements
Jauge d'entraxe	Mesure distance entre centres de 2 perçages	Pied à coulisse standard 18mm	Entraxes de perçages, centres de trous

Descriptions détaillées par accessoire

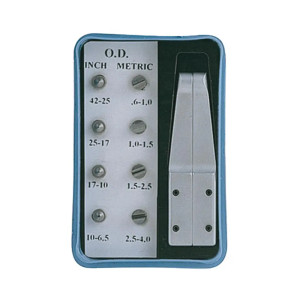

Jeu de touches pour mesure extérieure :

● Pointes sphériques ou cylindriques se fixant sur les becs extérieurs du pied à coulisse.

● Permettent de mesurer les rayons de congés, les gorges externes et les épaulements.

● Particulièrement utiles pour mesurer des géométries arrondies où les becs plats du pied à coulisse ne peuvent pas accéder correctement.

● Différents diamètres de touches disponibles selon les rayons à mesurer.

● Fixation par vis de pression pour un maintien stable pendant la mesure.

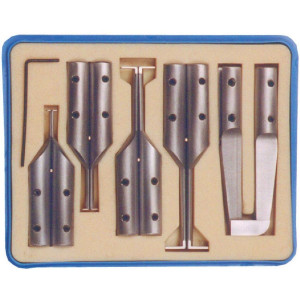

Jeu de touches pour mesure intérieure :

● Pointes sphériques ou cylindriques se fixant sur les becs intérieurs du pied à coulisse.

● Idéales pour mesurer les rayons intérieurs, les gorges profondes et les alésages.

● Accès facilité aux zones difficiles où les becs standards ne passent pas.

● Mesure précise des rayons de raccordement et des congés internes.

● Essentielles pour le contrôle qualité des pièces usinées avec géométries internes complexes.

Base de profondeur :

● Base plate en acier rectifié avec 2 faces usinées pour un appui stable.

● Se fixe sur la jauge de profondeur du pied à coulisse par vis de pression.

● Dimensions standard : 80mm × 15mm, compatible avec pieds à coulisse de 18mm de largeur.

● Permet des mesures de profondeur plus précises grâce à une surface d'appui large et stable.

● Évite le basculement lors de la mesure dans des trous ou des rainures.

● Indispensable pour mesurer des profondeurs de trous, rainures et épaulements avec précision répétable.

Jauge d'entraxe :

● Équipée de deux pointes à 60° pour se positionner au centre des perçages.

● Se monte sur un pied à coulisse standard de 18mm de largeur.

● Mesure la distance précise entre les centres de deux trous ou perçages.

● Applications : vérification entraxes de perçages, contrôle de positionnement de trous, validation de gabarits de perçage.

● Particulièrement utile en assemblage mécanique où les entraxes doivent être respectés avec précision.

● Les pointes à 60° se centrent automatiquement dans les trous coniques ou cylindriques.

3. Comment choisir le bon accessoire pour mon application ?

Tableau de sélection : Accessoire selon le besoin de mesure

Besoin de mesure	Accessoire recommandé	Avantages spécifiques	Secteurs d'application
Mesure rayons de congés externes	Jeu de touches mesure extérieure	Accès aux rayons arrondis, mesure directe	Usinage, mécanique, contrôle qualité
Mesure rayons intérieurs d'alésages	Jeu de touches mesure intérieure	Pénétration dans gorges profondes	Usinage, maintenance, aéronautique
Profondeur trous et rainures	Base de profondeur	Appui stable, précision répétable	Usinage, fraisage, contrôle qualité
Distance entre centres de trous	Jauge d'entraxe	Centrage automatique, précision entraxe	Assemblage, gabarit de perçage, contrôle
Gorges et épaulements	Jeu de touches (ext. ou int. selon cas)	Mesure géométries complexes	Tournage, usinage CNC, rectification
Validation gabarit de perçage	Jauge d'entraxe	Vérification rapide conformité	Production série, assemblage mécanique

Critères de choix essentiels

Type de géométrie à mesurer :

● Rayons externes (congés, arrondis) : Jeu de touches pour mesure extérieure indispensable.

● Rayons internes (alésages, gorges) : Jeu de touches pour mesure intérieure.

● Profondeurs (trous, rainures) : Base de profondeur pour stabilité.

● Entraxes (distance entre centres) : Jauge d'entraxe avec pointes à 60°.

Compatibilité avec votre pied à coulisse :

● Vérifiez que votre pied à coulisse a une largeur de 18mm (standard).

● Pour la base de profondeur, votre pied à coulisse doit être équipé d'une jauge de profondeur.

● Tous les accessoires Micron France sont compatibles avec les pieds à coulisse standards du marché.

Fréquence d'utilisation :

● Usage occasionnel : Achetez l'accessoire spécifique au besoin ponctuel.

● Usage régulier : Investissez dans un jeu complet d'accessoires pour plus de flexibilité.

● Contrôle qualité production : Tous les accessoires recommandés pour mesures variées.

Précision requise :

● Tous les accessoires maintiennent la précision 0,01mm du pied à coulisse.

● Pour des mesures critiques, préférez des accessoires avec certificat d'étalonnage COFRAC.

● Les touches de mesure doivent être en parfait état (pas d'usure) pour garantir la précision.

4. Comment utiliser correctement les accessoires pour pieds à coulisse ?

L'utilisation correcte des accessoires garantit la précision des mesures et préserve les instruments.

Utilisation du jeu de touches (mesures extérieures et intérieures)

Montage sur le pied à coulisse :

● Sélectionnez les touches adaptées au rayon à mesurer (plusieurs diamètres disponibles dans le jeu).

● Fixez les touches sur les becs du pied à coulisse (extérieurs ou intérieurs selon le type).

● Serrez la vis de pression pour maintenir fermement les touches en position.

● Vérifiez que les touches sont parfaitement alignées et symétriques.

Réalisation de la mesure :

● Positionnez les deux touches simultanément sur le rayon à mesurer.

● Appliquez une pression légère et constante.

● Les touches doivent être tangentes au rayon (contact sur une ligne, pas un point).

● Lisez la valeur affichée sur le pied à coulisse.

● La valeur lue correspond au diamètre du cercle formé par les centres des touches.

Calcul du rayon réel :

● Rayon mesuré = (Lecture pied à coulisse - Diamètre des 2 touches) / 2

● Exemple : Lecture 25,00mm, touches de Ø8mm chacune → Rayon = (25,00 - 8,00 - 8,00) / 2 = 4,50mm

Utilisation de la base de profondeur

Montage sur le pied à coulisse :

● Vérifiez que votre pied à coulisse possède une jauge de profondeur (tige dépassant à l'arrière).

● Placez la base de profondeur sur la jauge de profondeur.

● Serrez la vis de pression pour fixer solidement la base.

● Vérifiez que la base est perpendiculaire à la jauge de profondeur.

Réalisation de la mesure :

● Positionnez la base de profondeur bien à plat sur la surface de référence (bord du trou, surface de la pièce).

● Enfoncez la jauge de profondeur jusqu'au fond du trou ou de la rainure.

● Assurez-vous que la base reste bien à plat pendant toute la mesure (éviter tout basculement).

● Lisez la valeur de profondeur directement sur le pied à coulisse.

● Pour une mesure précise, effectuez plusieurs relevés en différents points et calculez la moyenne.

Avantages de la base de profondeur :

● Surface d'appui large (80mm × 15mm) empêche le basculement.

● Précision supérieure aux mesures avec jauge seule.

● Répétabilité excellente grâce à la stabilité de la base.

Utilisation de la jauge d'entraxe

Montage sur le pied à coulisse :

● Fixez la jauge d'entraxe sur votre pied à coulisse standard de 18mm de largeur.

● Serrez fermement pour éviter tout jeu pendant la mesure.

● Vérifiez que les deux pointes à 60° sont bien alignées.

Réalisation de la mesure :

● Positionnez une pointe au centre du premier trou en la laissant se centrer automatiquement grâce à l'angle à 60°.

● Positionnez la seconde pointe au centre du deuxième trou.

● Les pointes coniques se centrent naturellement dans les trous cylindriques ou coniques.

● Lisez la distance d'entraxe directement sur le pied à coulisse.

● Cette valeur correspond à la distance entre les centres des deux perçages.

Applications pratiques :

● Vérification de l'entraxe de perçages avant assemblage.

● Contrôle de conformité d'un gabarit de perçage.

● Validation du positionnement des trous après usinage.

Erreurs à éviter

● Ne forcez jamais les accessoires lors du montage sur le pied à coulisse.

● Vérifiez toujours la fixation avant de commencer la mesure (vis bien serrées).

● Pour les touches de mesure, assurez-vous qu'elles sont en bon état (pas d'usure ni de déformation).

● Avec la base de profondeur, ne mesurez jamais en biais (base non parallèle à la surface).

● Avec la jauge d'entraxe, laissez les pointes se centrer naturellement sans forcer.

5. Comment entretenir les accessoires pour pieds à coulisse ?

Un entretien régulier prolonge la durée de vie des accessoires et maintient la précision des mesures.

Entretien quotidien (après chaque usage)

● Essuyez soigneusement tous les accessoires avec un chiffon doux et sec.

● Éliminez toute trace de liquide de coupe, d'huile ou de poussière métallique.

● Pour les touches de mesure, nettoyez particulièrement les surfaces sphériques ou cylindriques en contact avec les pièces.

● Vérifiez visuellement l'absence de chocs, rayures ou déformations.

● Rangez systématiquement dans un coffret de protection pour éviter les chocs.

Entretien hebdomadaire (usage intensif)

Jeux de touches :

● Vérifiez l'état des surfaces de contact (pas d'usure, de rayures ou de déformations).

● Contrôlez la fixation (vis de pression fonctionnelle).

● Mesurez une cale étalon de rayon connu pour vérifier la précision.

● Remplacez les touches usées ou endommagées.

Base de profondeur :

● Contrôlez la planéité des 2 faces rectifiées (pas de rayures profondes).

● Vérifiez le serrage de la vis de pression.

● Nettoyez le trou de fixation pour éviter l'accumulation de poussière.

Jauge d'entraxe :

● Vérifiez l'état des pointes à 60° (pas d'usure ni d'émoussage).

● Contrôlez l'alignement des deux pointes.

● Testez le système de fixation sur le pied à coulisse.

Entretien mensuel

● Lubrifiez légèrement les vis de pression avec une huile fine pour instruments de précision.

● N'appliquez jamais d'huile sur les surfaces de mesure (touches, base).

● Vérifiez la compatibilité avec votre pied à coulisse (pas de jeu, fixation solide).

● Effectuez une vérification dimensionnelle avec des cales étalon certifiées.

Stockage et protection

● Rangez toujours les accessoires dans leur coffret d'origine ou dans un coffret dédié avec emplacements individuels.

● Stockez dans un endroit sec à température stable (15-25°C).

● Évitez l'humidité qui provoque la corrosion, surtout sur l'acier non traité.

● Pour un stockage prolongé (> 3 mois), appliquez un léger film d'huile protectrice.

● Ne stockez jamais les accessoires en vrac dans un tiroir (risque de chocs et de rayures).

Signes d'usure nécessitant un remplacement

● Touches de mesure : Surfaces sphériques aplaties, rayures profondes, déformations.

● Base de profondeur : Faces rectifiées rayées profondément, planéité compromise.

● Jauge d'entraxe : Pointes émoussées, pointes non alignées, déformation des angles.

● Tout accessoire endommagé doit être remplacé immédiatement pour maintenir la précision des mesures.

6. Les accessoires pour pieds à coulisse nécessitent-ils un étalonnage ?

Les accessoires pour pieds à coulisse sont des équipements mécaniques passifs qui ne nécessitent généralement pas d'étalonnage périodique comme les instruments de mesure actifs. Cependant, des vérifications régulières sont recommandées.

Vérification vs étalonnage

Vérification dimensionnelle :

● Contrôlez régulièrement les dimensions critiques avec des cales étalon certifiées.

● Pour les touches de mesure, vérifiez le diamètre des sphères ou cylindres.

● Pour la base de profondeur, contrôlez la planéité et la perpendicularité.

● Pour la jauge d'entraxe, vérifiez l'angle des pointes (60°) et leur alignement.

Étalonnage COFRAC (optionnel) :

● Non obligatoire pour les accessoires sauf exigence spécifique du secteur (aéronautique, nucléaire).

● Peut être effectué pour garantir la traçabilité métrologique en contrôle qualité ISO 9001.

● Micron France propose un service d'étalonnage COFRAC pour les accessoires critiques.

Fréquence de vérification recommandée

● Usage professionnel quotidien : Vérification mensuelle avec cales étalon.

● Usage occasionnel : Vérification semestrielle suffisante.

● Après un choc ou une chute : Vérification immédiate obligatoire.

● Avant des mesures critiques : Vérification systématique recommandée.

Contrôles simples à effectuer en atelier

Jeux de touches :

● Mesurez un rayon connu avec les touches, puis avec un autre instrument de référence.

● L'écart ne doit pas dépasser ±0,02mm.

Base de profondeur :

● Posez la base sur un marbre de contrôle et vérifiez la planéité avec une jauge d'épaisseur.

● L'écart de planéité ne doit pas dépasser 0,01mm.

Jauge d'entraxe :

● Vérifiez un entraxe connu sur une cale percée étalon.

● L'écart ne doit pas dépasser ±0,02mm.

7. Quelles sont les normes et compatibilités des accessoires ?

Les accessoires pour pieds à coulisse respectent des normes de fabrication garantissant leur qualité et leur compatibilité.

Compatibilité

● Largeur standard : Tous les accessoires Micron France sont compatibles avec les pieds à coulisse de 18mm de largeur (standard international).

● Jauge de profondeur : La base de profondeur nécessite un pied à coulisse équipé d'une jauge de profondeur.

● Fixation universelle : Système de vis de pression compatible avec tous les pieds à coulisse standards du marché.

Matériaux et traitements

● Acier trempé rectifié : Surfaces de mesure en acier traité thermiquement pour dureté et résistance à l'usure.

● Faces rectifiées : Planéité et parallélisme garantis selon tolérances strictes.

● Finition : Chrome mat ou acier inoxydable pour résistance à la corrosion.

Précision

● Accessoires Micron France : Tolérance dimensionnelle ±0,01mm sur les dimensions critiques.

● Géométrie : Respect des angles (60° pour pointes d'entraxe), perpendicularité, parallélisme selon normes ISO.

8. Où acheter des accessoires pour pieds à coulisse ?

Disponibilité chez Micron France

Tous les accessoires pour pieds à coulisse sont disponibles sur le site Micron France :

● Jeu de touches pour mesure extérieure

● Jeu de touches pour mesure intérieure

● Base de profondeur

● Jauge d'entraxe

Commande directe en ligne avec livraison rapide. Stock permanent pour les modèles standards.

Services complémentaires

● Conseil technique : Notre équipe vous aide à choisir l'accessoire adapté à votre application.

● Étalonnage COFRAC : Service d'étalonnage disponible avec certificat de traçabilité pour les besoins de contrôle qualité.

● Formation : Aide à l'utilisation correcte des accessoires sur demande.

● Garantie : Tous les accessoires sont couverts par les garanties légales en vigueur.
