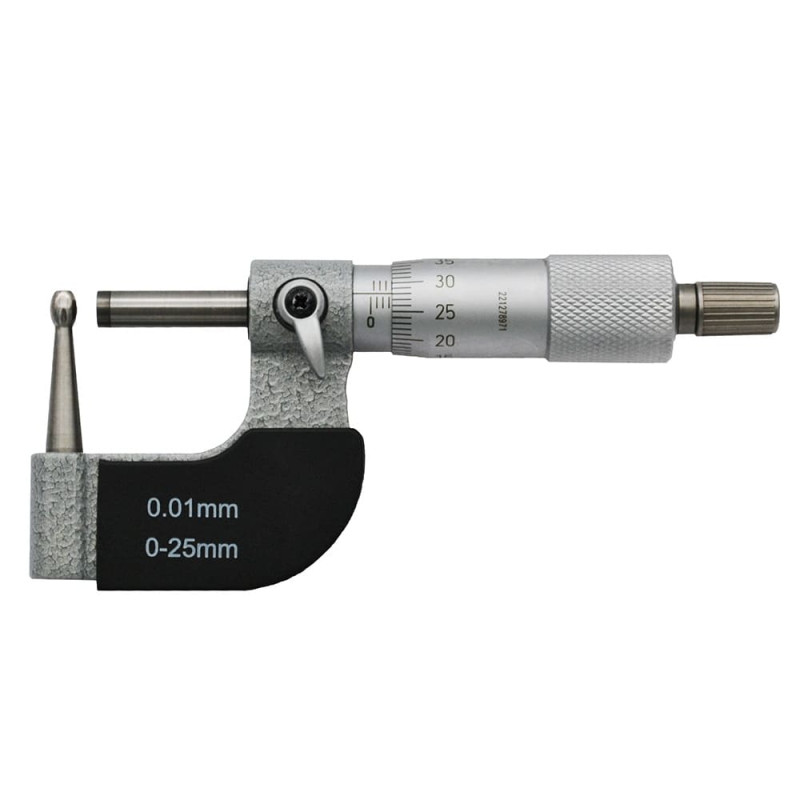

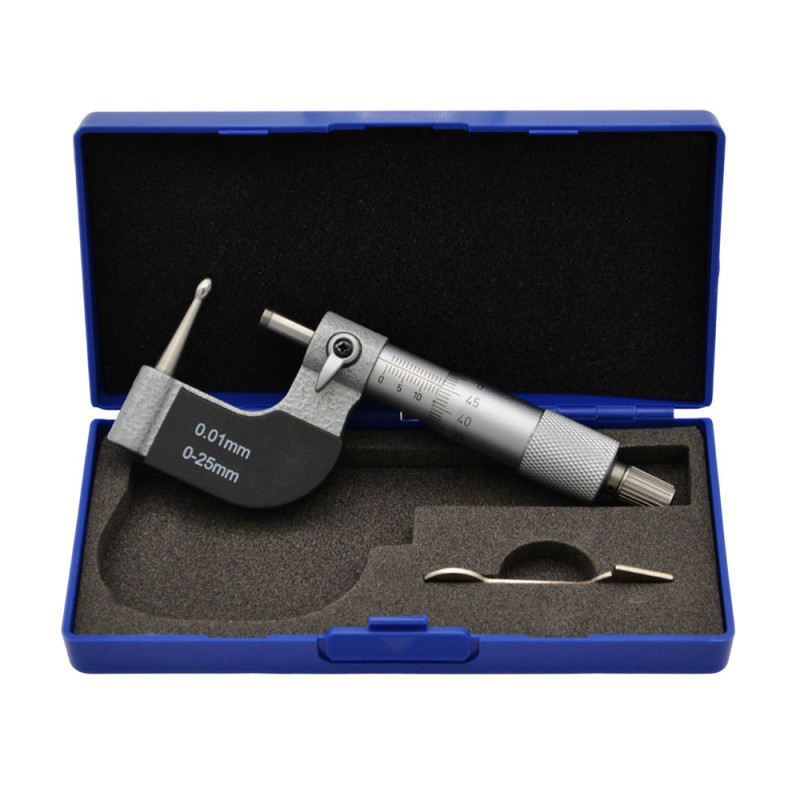

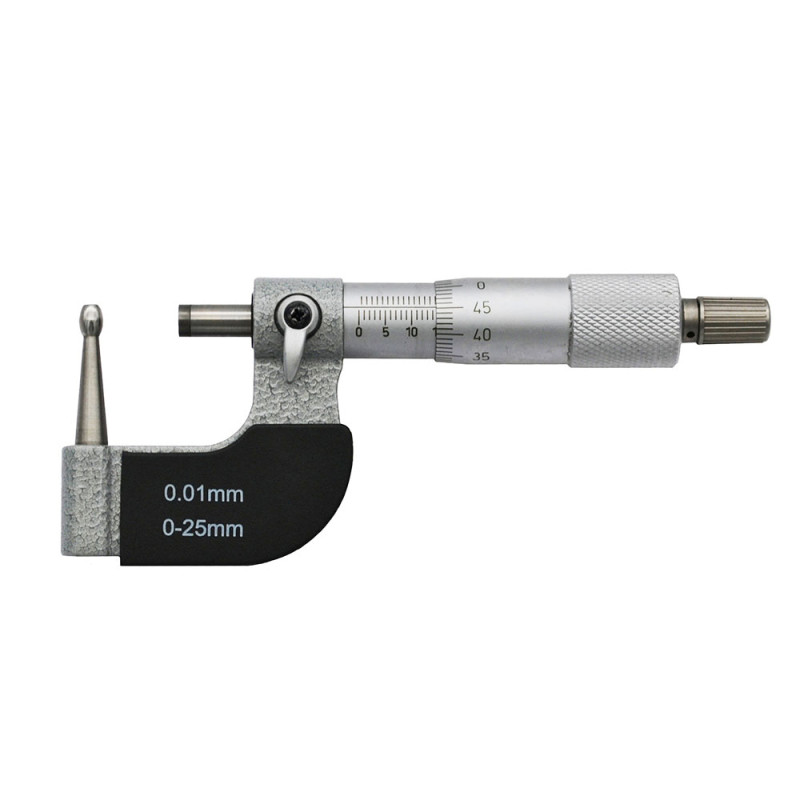

Micromètre pour parois de tube 0-25 mm

1. Quelle est la différence entre un micromètre pour parois de tube et un micromètre standard ?

Le micromètre pour parois de tube est spécifiquement conçu pour mesurer l'épaisseur de paroi de tubes, tuyaux et pièces tubulaires là où un micromètre standard ne peut pas accéder.

Sur un micromètre standard, les touches plates sont alignées face à face, ce qui rend impossible la mesure de l'épaisseur d'une paroi de tube depuis l'intérieur. Il faudrait couper le tube ou mesurer le diamètre extérieur et intérieur séparément, puis calculer l'épaisseur par différence, introduisant des erreurs cumulées.

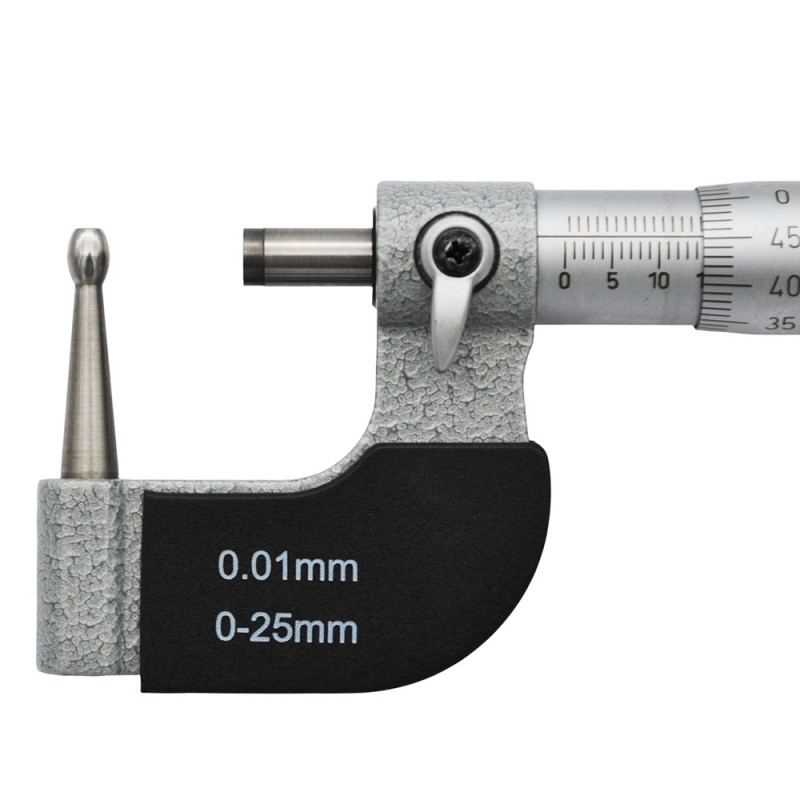

Le micromètre pour parois de tube résout ce problème grâce à sa géométrie spéciale en forme de U ou de fourche : une touche fixe cylindrique s'insère à l'intérieur du tube, tandis que la touche mobile contacte la surface extérieure. Cette configuration permet une mesure directe de l'épaisseur de paroi en un seul point, sans calcul ni démontage.

La précision atteint ±3 à ±5 µm selon les modèles, permettant de contrôler les tolérances courantes en tuyauterie industrielle, hydraulique et pneumatique. Le système de cliquet garantit une force constante (5-8 N), évitant toute déformation de la paroi lors de la mesure, particulièrement critique sur tubes à paroi mince (< 2 mm d'épaisseur).

2. Quelle précision peut-on attendre d'un micromètre pour parois de tube et pour quelles épaisseurs de parois ?

La précision varie de ±3 à ±5 µm selon les modèles, conforme aux normes DIN 863 pour micromètres spécialisés.

La capacité de mesure standard est généralement 0-25 mm d'épaisseur de paroi, couvrant la majorité des tubes industriels : tubes hydrauliques (épaisseur 2-8 mm), tubes pneumatiques (1-4 mm), tuyauterie process chimique/alimentaire (3-10 mm), tubes structurels (5-15 mm).

La répétabilité atteint ±2 à ±3 µm en conditions optimales (20 °C ±2 °C, paroi propre et dégraissée, force constante via cliquet). Cette performance permet de contrôler les tolérances h8 à h11 courantes sur épaisseur de paroi en production de tubes étirés, soudés ou sans soudure.

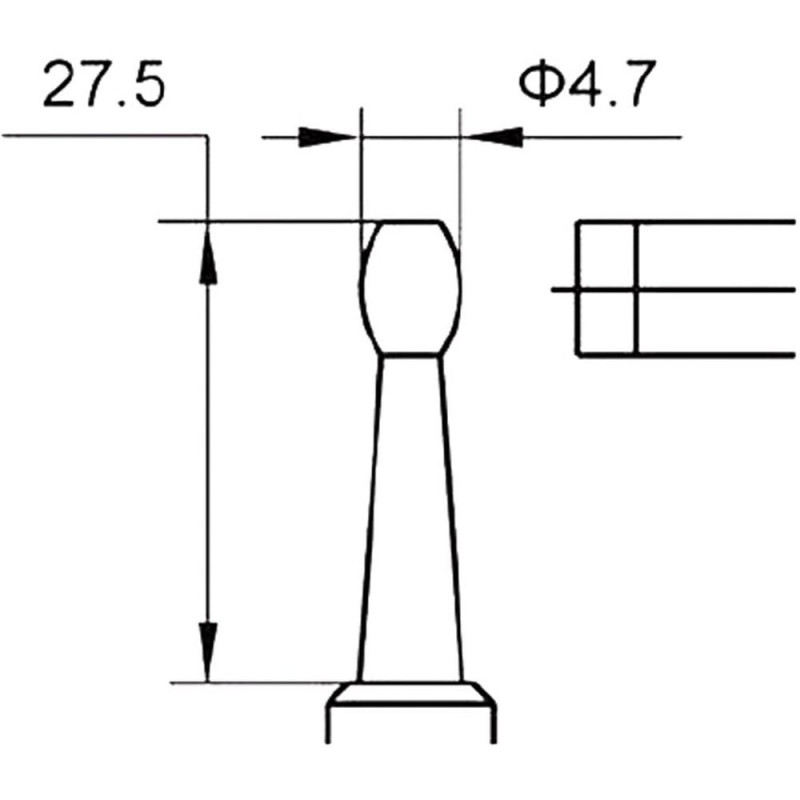

Limitation importante : Le diamètre intérieur minimal du tube doit permettre l'insertion de la touche fixe cylindrique (généralement Ø 8-12 mm selon les modèles). Pour des tubes de très petit diamètre intérieur (< 8 mm), des micromètres spéciaux avec touche fixe extra-fine sont nécessaires.

3. Comment positionner un micromètre pour parois de tube et obtenir une mesure fiable ?

Le positionnement correct nécessite une technique spécifique car la mesure s'effectue en porte-à-faux, augmentant le risque de biais ou de déformation.

Technique de mesure en 4 étapes

1. Insertion de la touche fixe : Introduisez délicatement la touche fixe cylindrique à l'intérieur du tube jusqu'à la zone à mesurer. Vérifiez que la touche est parfaitement perpendiculaire à la paroi.

2. Positionnement perpendiculaire : Le corps du micromètre doit être perpendiculaire à l'axe du tube. Une inclinaison fausse la mesure en mesurant une épaisseur apparente supérieure à l'épaisseur réelle.

3. Approche douce : Tournez le tambour lentement pour rapprocher la touche mobile de la surface extérieure. Sur parois minces (< 2 mm), une force excessive peut déformer localement la paroi de plusieurs micromètres.

4. Finalisation au cliquet : Actionnez le cliquet avec douceur (2-3 clics, force 5-8 N). Le cliquet est essentiel pour éviter toute déformation.

Conseil d'expert : Pour tubes de diamètre moyen à grand (> 50 mm), effectuez systématiquement 3-4 mesures à 90° autour de la circonférence pour détecter variations d'épaisseur, excentricité ou amincissement local.

4. Pour quels secteurs industriels et type d'applications le micromètre pour parois de tube est-il indispensable ?

Ce micromètre est indispensable dans les secteurs de l'hydraulique, de la pneumatique, de la tuyauterie industrielle et de la fabrication de tubes métalliques.

Hydraulique haute pression : Contrôle d'épaisseur de paroi sur tubes hydrauliques (100-400 bar). Les tolérances serrées (±0,1 à ±0,3 mm) sur épaisseur garantissent résistance à la pression et sécurité. Détection d'amincissement par érosion ou corrosion interne.

Pneumatique : Vérification de tubes d'air comprimé en aluminium, cuivre ou inox. Contrôle qualité en production de circuits pneumatiques pour automatisation industrielle.

Tuyauterie process : Industries chimiques, pétrolière, alimentaire, pharmaceutique. Contrôle d'épaisseur sur tubes inox pour fluides corrosifs. Détection d'usure ou corrosion en maintenance préventive.

Fabrication de tubes : Contrôle qualité en ligne de production de tubes étirés, soudés ou sans soudure. Vérification de l'uniformité d'épaisseur sur toute la longueur (tolérances ±5 à ±10 % de l'épaisseur nominale).

Aéronautique et spatial : Contrôle de tubes hydrauliques ou pneumatiques haute performance (titane, alliages légers) avec tolérances IT6-IT8.

Maintenance industrielle : Diagnostic d'usure de tubes de chaudières, échangeurs thermiques, condenseurs. La mesure d'épaisseur résiduelle détermine la nécessité de remplacement avant défaillance.
