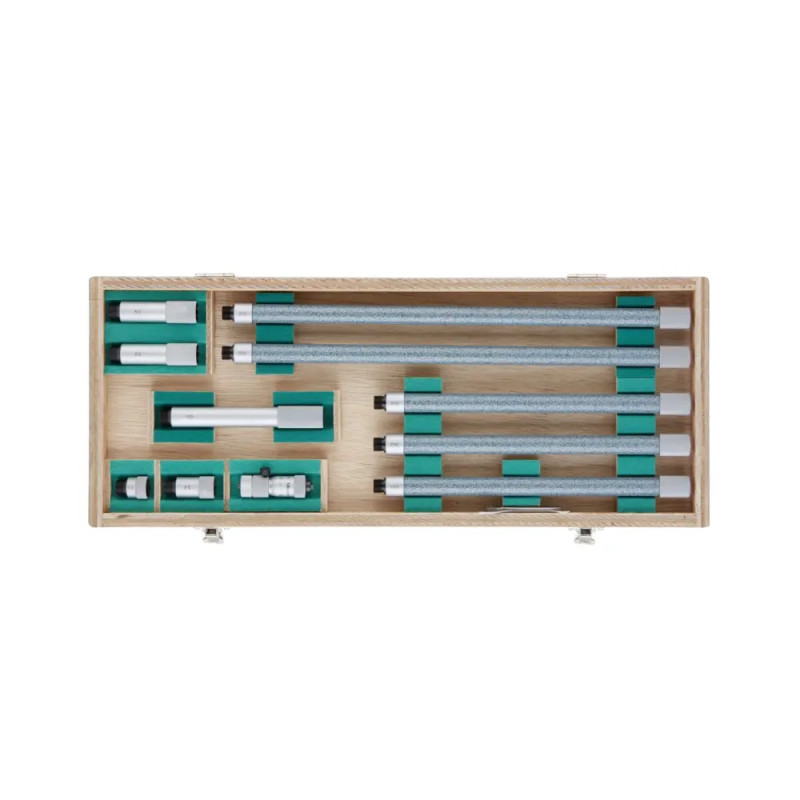

Micromètre d'intérieur 2 touches Mitutoyo® à rallonges carbures

1. Pourquoi choisir un micromètre à rallonges plutôt que plusieurs micromètres de capacités différentes ?

Le micromètre Mitutoyo® à rallonges carbures remplace jusqu'à 6 instruments différents grâce à son système modulaire qui couvre de 50 à 1500 mm selon le modèle choisi. Cette polyvalence exceptionnelle permet de mesurer des alésages de toutes profondeurs avec un seul instrument, tout en garantissant une précision constante grâce à une course de mesure généreuse de 13 mm qui compense les variations sans changer de rallonge.

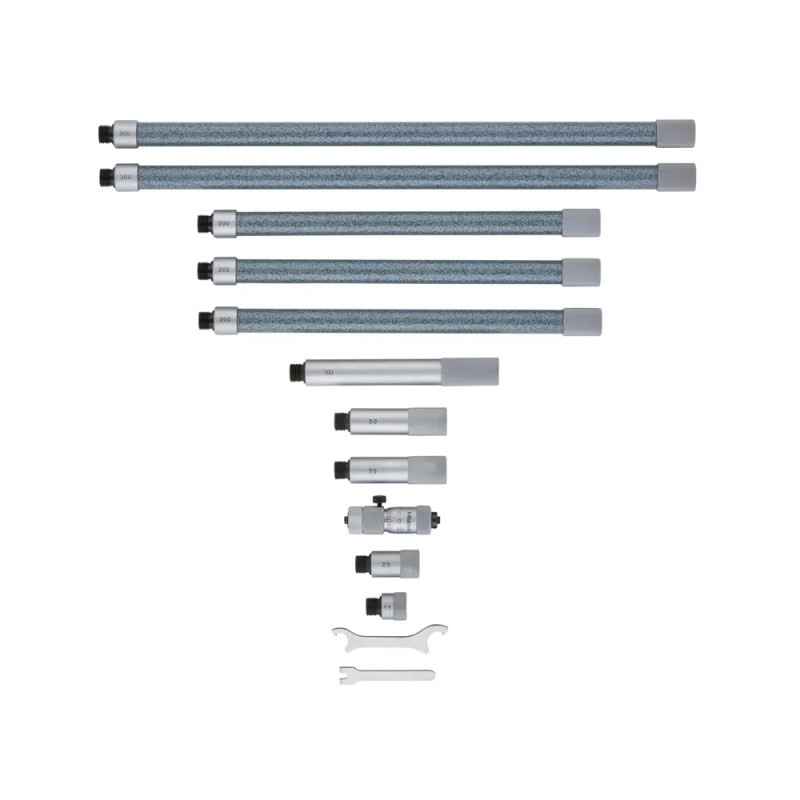

Ce système intelligent fonctionne comme un jeu de construction professionnel : une tête micrométrique de haute précision se combine avec des rallonges en carbure qui s'assemblent selon vos besoins. Par exemple, pour mesurer un alésage de 380 mm de profondeur, vous assemblez les rallonges 50 + 100 + 150 + 75 mm. Chaque rallonge est fabriquée avec une précision de ±0,003 mm et s'emboîte sans jeu grâce à un système de filetage conique breveté Mitutoyo®. La précision reste excellente même avec plusieurs rallonges : à 500 mm de profondeur avec 7 rallonges, l'erreur maximale n'est que de ±20 µm (0,020 mm). Cette solution convient parfaitement aux mesures d'alésages profonds comme les paliers de transmission, les cylindres hydrauliques de grande course, les corps de turbines, ou les vérifications en maintenance industrielle où l'accessibilité est limitée.

2. Quelle précision peut-on attendre de ce micromètre Mitutoyo® haut de gamme ?

La précision de ce micromètre Mitutoyo® est exceptionnelle et se calcule avec la formule : ±(3 + nombre de rallonges + longueur mesurée ÷ 50) µm. Concrètement, cela donne ±6 µm à 50 mm, ±13 µm à 300 mm, ou ±33 µm à 1500 mm. Cette performance remarquable est maintenue grâce à la qualité de fabrication Mitutoyo® : vis micrométrique ultra-précise, rallonges en carbure usinées au micron près, et lecture directe au 0,01 mm.

Pour vous donner des repères concrets, cette précision permet de contrôler des pièces avec des tolérances IT6 à IT8, typiques de la mécanique de précision et des turbomachines. Sur un alésage de Ø200 mm, vous pouvez détecter des écarts de ±0,018 mm. Cette précision repose sur plusieurs éléments : la vis micrométrique taillée et rectifiée avec une variation inférieure à 0,0008 mm par tour, le tambour gravé laser avec ±0,001 mm de précision par graduation, et les rallonges carbure rectifiées avec une tolérance de ±0,002 mm. L'erreur d'avance de broche est limitée à 3 µm sur toute la course de 13 mm, garantissant une linéarité exceptionnelle./p>

3. Comment assembler correctement les rallonge du micromètre pour obtenir des mesures fiables ?

L'assemblage des rallonges Mitutoyo® suit une procédure simple mais rigoureuse : nettoyez les filetages avec de l'alcool, vissez chaque rallonge à la main jusqu'en butée douce sans forcer, vérifiez l'alignement rectiligne de l'ensemble, et confirmez l'absence de jeu. Un assemblage correct prend 2-3 minutes et garantit la précision maximale.

Sélectionnez d'abord vos rallonges selon la mesure visée. Pour un alésage de 380 mm, prenez par exemple 50 + 100 + 150 + 75 mm = 375 mm (laissez 5 mm de marge pour la vis micrométrique). Nettoyez chaque filetage avec un papier optique et de l'alcool pur à 99,9% pour éliminer toute trace d'huile ou de poussière. Vissez la première rallonge sur la tête micrométrique à la main, dans le sens horaire, jusqu'à sentir une résistance franche. N'utilisez jamais de clé ou de pince. Répétez l'opération pour chaque rallonge en vérifiant que l'ensemble reste bien droit. Posez l'instrument sur un marbre de contrôle : il ne doit pas y avoir de jour visible. Un défaut d'alignement de seulement 0,1 mm sur 500 mm génère une erreur de 0,02 mm, d'où l'importance de cette rigueur d'assemblage.

4. Les rallonges en carbures valent-elles vraiment leur prix comparé à l'acier ?

Oui, absolument. Les rallonges carbure Mitutoyo® durent 10 fois plus longtemps que l'acier trempé (500 000 mesures contre 50 000), ne se déforment jamais grâce à leur rigidité exceptionnelle, résistent aux variations de température, et coûtent finalement moins cher sur 20 ans d'utilisation professionnelle.

Le carbure Mitutoyo® offre une dureté exceptionnelle de 1500 HV contre 700 HV pour l'acier trempé. Cette dureté garantit une durée de vie sans usure détectable, là où l'acier perd 0,01 à 0,03 mm après quelques années. La rigidité du carbure (module d'élasticité de 640 GPa) est 9 fois supérieure à l'aluminium, éliminant toute flexion même sur des rallonges de 300 mm. La stabilité thermique est également remarquable : une variation de 10°C ne génère qu'une erreur de 0,027 mm sur 500 mm de longueur, contre 0,055 mm pour l'acier. Le carbure résiste parfaitement aux huiles de coupe et fluides de refroidissement présents en atelier. Pour un laboratoire réalisant 100 mesures par semaine, l'investissement carbure est amorti en 5-7 ans, puis c'est de la précision garantie sans remplacement pendant 15-20 ans.

5. Quelle capacité choisir selon mes besoins de mesure ?

Mitutoyo® propose 5 configurations : 50-150 mm (3 rallonges) pour la précision, 50-300 mm (5 rallonges) le modèle universel recommandé pour 75% des ateliers, 50-500 mm (6 rallonges) pour l'industrie étendue, 50-1000 mm (8 rallonges) pour la mécanique lourde, et 50-1500 mm (10 rallonges) pour les applications extrêmes. Privilégiez le modèle couvrant 80% de vos mesures quotidiennes.

Le modèle 50-150 mm s'adresse aux ateliers de mécanique de précision : portées de roulements Ø50-120 mm, corps de valves, cylindres pneumatiques. Précision ±6 à ±9 µm, poids 1,2 kg (très maniable). Le modèle 50-300 mm est le choix universel pour la sous-traitance mécanique : paliers Ø80-250 mm, corps de pompes, moyeux, chambres de cylindres. Précision ±6 à ±14 µm, meilleur compromis polyvalence/précision. Le modèle 50-500 mm vise la mécanique lourde : paliers de turbines, cylindres de presses, châssis de machines-outils. Le modèle 50-1000 mm répond aux besoins de l'industrie papetière (cylindres sécheurs), sidérurgie (laminoirs), construction mécanique. Le modèle 50-1500 mm concerne les applications très spécialisées : construction navale (paliers d'arbres d'hélice), maintenance ferroviaire (bogies). Poids 3,8 kg. Analysez vos 12 derniers mois de mesures pour identifier la bonne capacité.

6. Pour quels secteurs professionnels ce micromètre est-il indispensable ?

Ce micromètre Mitutoyo® à rallonges carbures est un investissement stratégique pour les laboratoires de métrologie certifiés ISO 17025, les services qualité en aéronautique et naval soumis à des normes strictes, les ateliers de maintenance industrielle lourde, les sous-traitants de précision avec tolérances IT6-IT8, et tous les secteurs où la fiabilité des mesures d'alésages profonds est critique.

En aéronautique : contrôle d'alésages de trains d'atterrissage avec tolérances ±0,008 mm, vérification de vérins hydrauliques de commandes de vol, inspection de portées de roulements après révision. En construction navale : mesure de paliers d'arbres d'hélice Ø200-800 mm, cylindres hydrauliques de gouvernails. En énergie : inspection d'alésages de turbines après maintenance, contrôle de chambres de cylindres de groupes diesels. En papeterie : mesure de cylindres sécheurs Ø500-1500 mm, tambours d'enroulement. En ferroviaire : inspection d'alésages de bogies et essieux après réusinage. En sidérurgie : vérification de cylindres de laminoirs après rectification. Durée de vie 15-20 ans, étalonnage COFRAC disponible pour traçabilité ISO, remplace plusieurs instruments. Certifications supportées : ISO/IEC 17025, EN 9100 (aéronautique), IRIS (ferroviaire).
