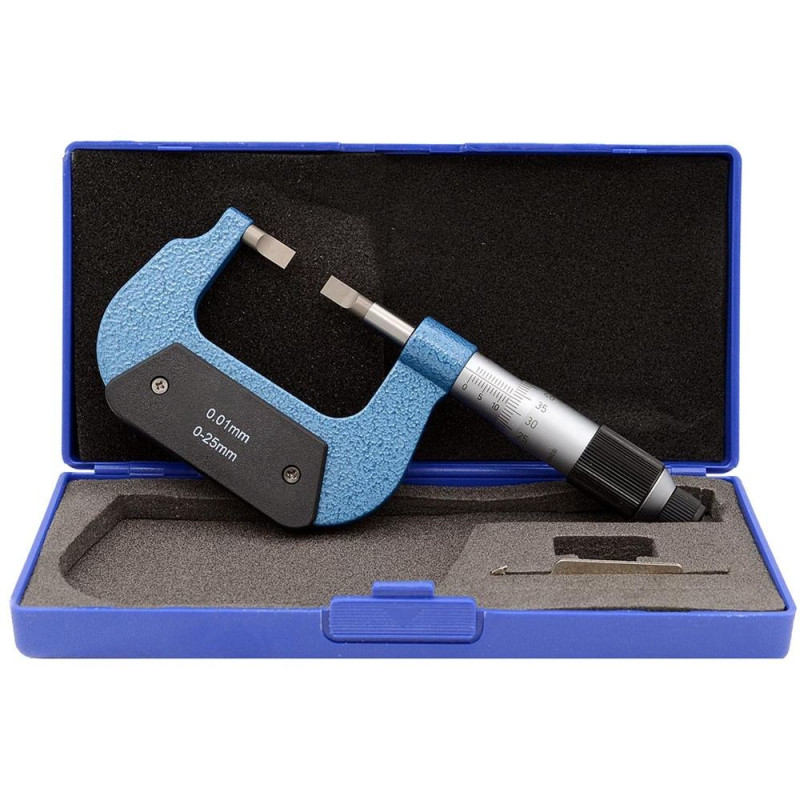

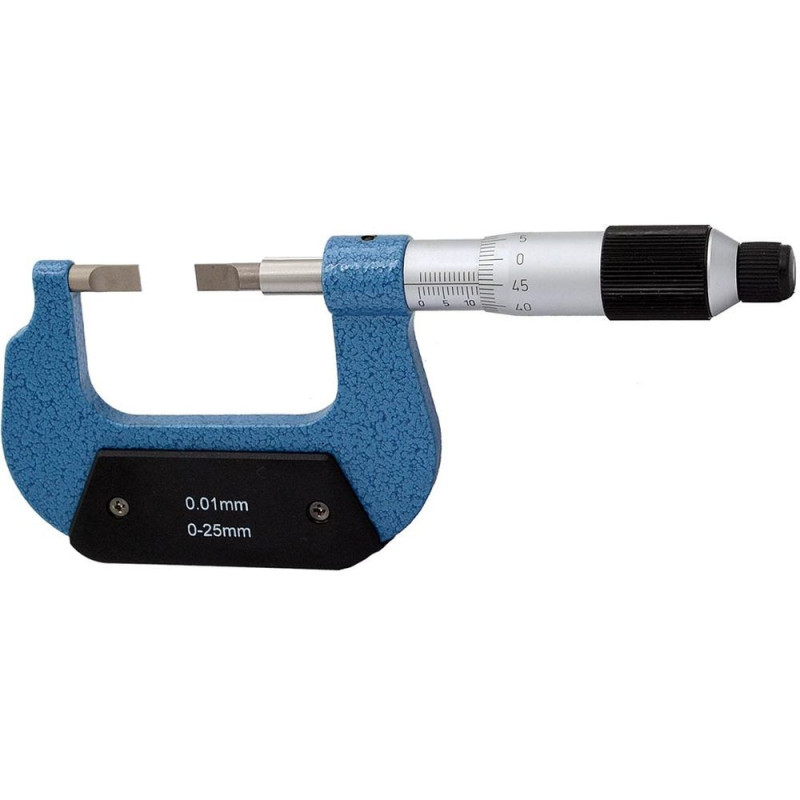

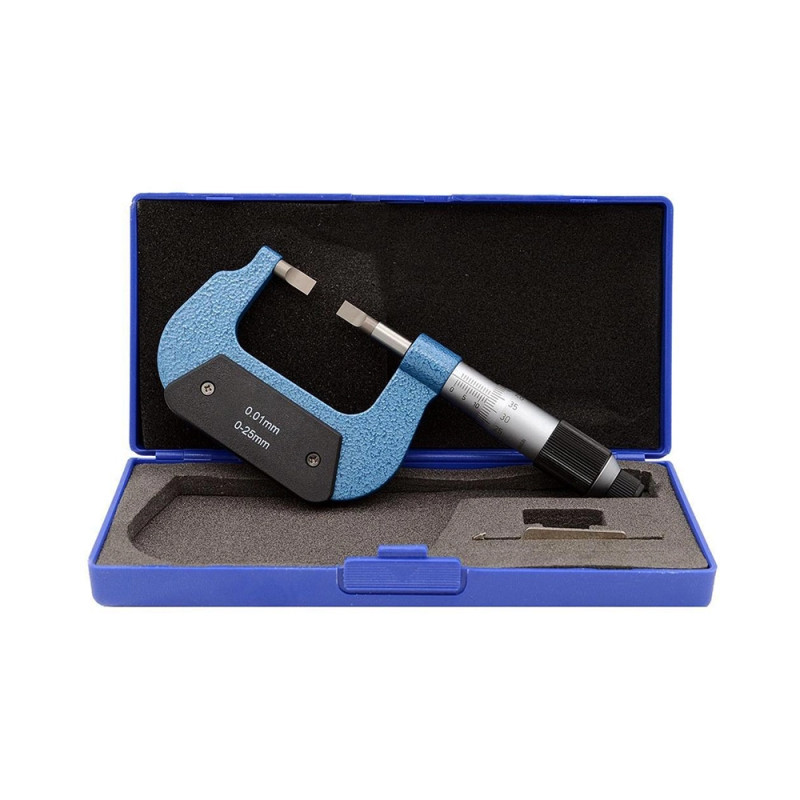

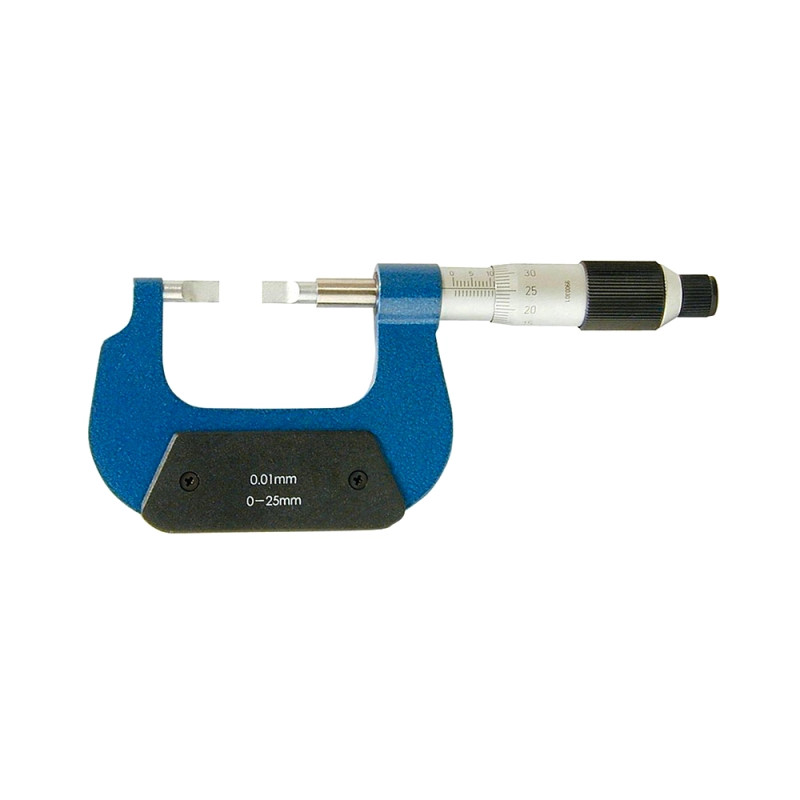

Micromètre pour rainures et gorges

1. Quelle est la différence entre le micromètre pour rainures/gorges, un micromètre à touches fines et un micromètre standard ?

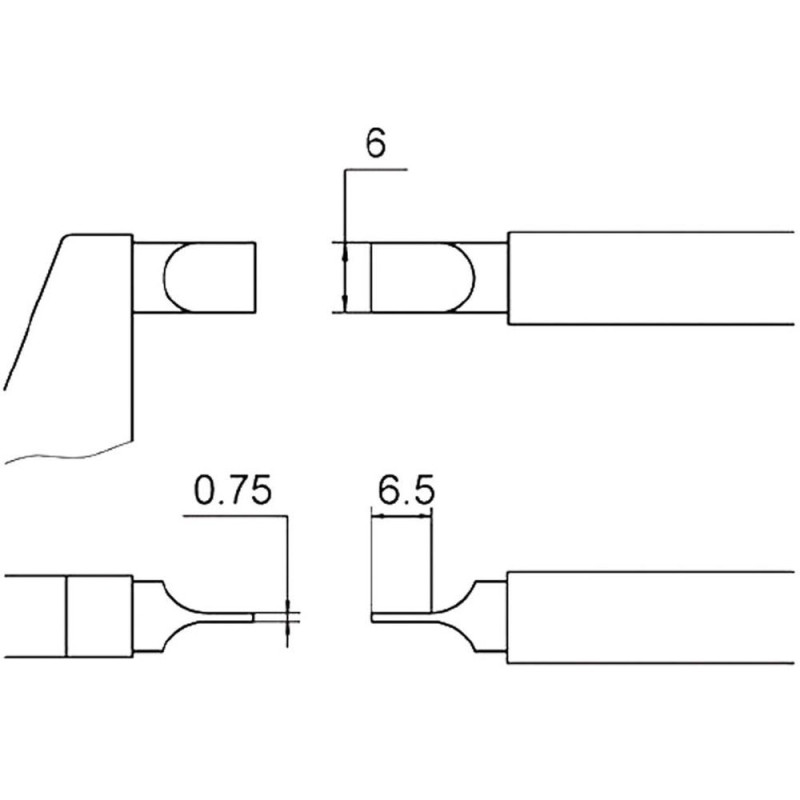

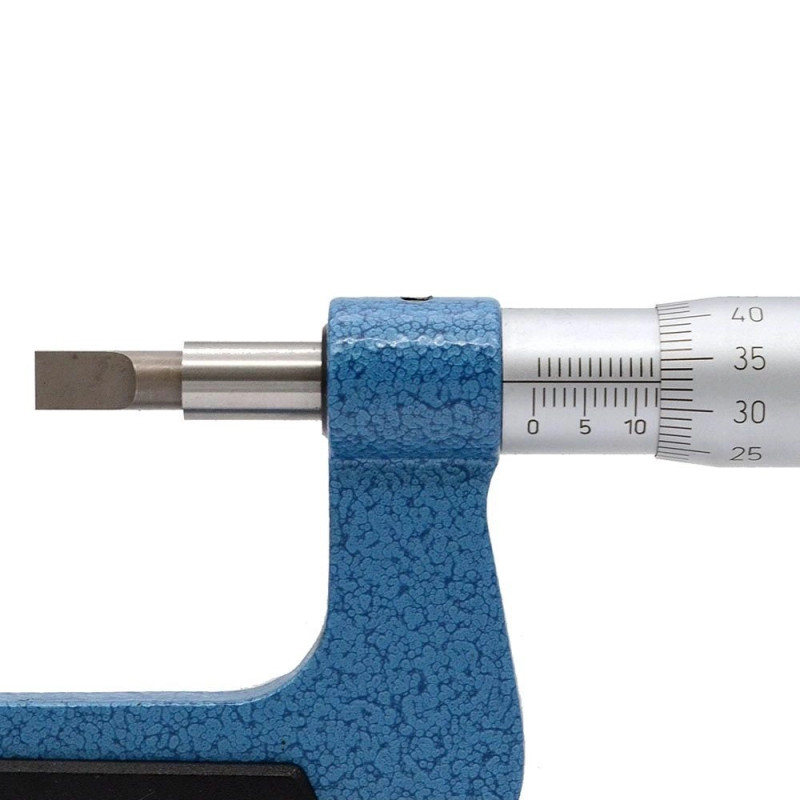

Le micromètre pour rainures et gorges utilise des touches sphériques ou cylindriques de diamètre spécifique pour mesurer la largeur de rainures au fond, là où les micromètres standard et à touches fines présentent des limitations géométriques.

Un micromètre standard (touches plates Ø 6,5 mm) ne peut mesurer que la largeur en surface d'une rainure large (> 8 mm), sans atteindre le fond. Un micromètre à touches fines (touches cylindriques Ø 1,5-3 mm) accède au fond des rainures étroites mais mesure une dimension ponctuelle influencée par l'angle des flancs.

Le micromètre pour rainures résout ces problèmes avec des touches sphériques de diamètres calibrés (généralement Ø 1 mm, Ø 1,5 mm, Ø 2 mm, Ø 3 mm selon les modèles). Ces touches permettent de mesurer la largeur au fond de la rainure en contactant les flancs à une profondeur déterminée par le rayon de la sphère. Cette mesure correspond exactement aux spécifications techniques de rainures de clavettes (DIN 6885), de gorges de joints toriques (ISO 3601) ou de gorges de circlips (DIN 471/472).

La précision atteint ±3 à ±5 µm, permettant de contrôler les tolérances h9 à h11 courantes sur largeur de rainures (±15 à ±50 µm selon les dimensions).

2. Quels types de rainures et de gorges peut-on mesurer avec ce micromètre et quels sont les limitations ?

Ce micromètre mesure rainures de clavettes, gorges de joints toriques, gorges de circlips et cannelures, avec des limitations liées au diamètre des touches et à la géométrie de la rainure.

Types de rainures mesurables

- Rainures de clavettes parallèles (DIN 6885) : Largeurs standards 2-25 mm, profondeurs 1-14 mm. Les touches sphériques Ø 1-3 mm mesurent la largeur au fond selon la norme.

- Gorges de circlips (DIN 471/472) : Largeurs 1-8 mm, profondeurs 0,5-3 mm. Touches Ø 1-2 mm adaptées aux dimensions standardisées.

- Gorges de joints toriques (ISO 3601) : Largeurs 1,5-15 mm selon le diamètre du joint. Les touches sphériques contactent les flancs à mi-hauteur.

- Cannelures droites ou en développante : Mesure de la largeur d'espace entre dents.


Limitations géométriques

Le diamètre des touches doit être inférieur à la largeur de rainure. Une touche Ø 3 mm ne peut mesurer une rainure de 2,5 mm. La profondeur de rainure doit permettre l'insertion complète des touches sphériques. Les rainures en T ou en queue d'aronde nécessitent des micromètres spéciaux avec touches angulaires.

3. Comment lire et interpréter la mesure sur un micromètre pour rainures ?

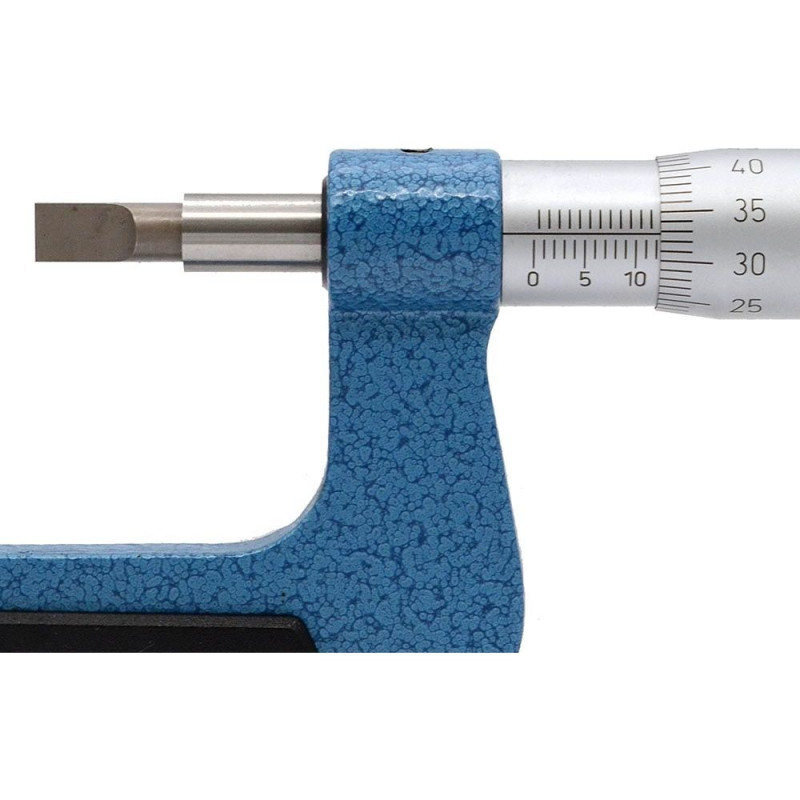

La lecture directe sur le tambour donne la distance entre les centres des deux sphères, nécessitant parfois une correction géométrique selon le type de rainure mesurée.

Principe de mesure

Les touches sphériques contactent les flancs de la rainure à une profondeur déterminée par leur rayon. Pour une rainure à flancs parallèles verticaux (rainure de clavette), la mesure affichée correspond directement à la largeur réelle au fond de la rainure sans correction.

Pour une rainure à flancs inclinés (gorge de joint torique à fond arrondi, angle 45-60°), la mesure affichée peut différer de la largeur nominale spécifiée sur le plan. Une correction géométrique simple s'applique selon l'angle des flancs et le diamètre des touches.

Méthode pratique

Comparez la mesure obtenue avec les tables de dimensions normalisées (DIN 6885 pour clavettes, ISO 3601 pour joints toriques, DIN 471/472 pour circlips). Pour une rainure de clavette de 8 mm de largeur nominale, la tolérance h9 est de +0,000/-0,036 mm. Une mesure affichée entre 7,964 et 8,000 mm confirme la conformité.

Pour des rainures non normalisées, consulter les spécifications du plan technique ou effectuer une mesure de référence sur un étalon de rainure certifié.

4. Pour quels types de rainures industrielles ce micromètre est-il adapté et comment choisir le diamètre de touches ?

Ce micromètre est adapté aux rainures de clavettes parallèles, gorges de circlips, gorges de joints toriques et cannelures droites, avec un choix de diamètre de touches selon la largeur de rainure.

Applications par type de rainure

Rainures de clavettes parallèles (machines-outils, arbres de transmission, accouplements) : Contrôle de largeur selon DIN 6885. Touches Ø 2-3 mm pour largeurs 6-25 mm, touches Ø 1-1,5 mm pour largeurs 2-5 mm.

Gorges de circlips (roulements, assemblages mécaniques) : Vérification de largeur selon DIN 471 (circlips extérieurs) et DIN 472 (circlips intérieurs). Touches Ø 1-2 mm adaptées aux largeurs standardisées 1-5 mm.

Gorges de joints toriques (hydraulique, pneumatique, étanchéité) : Contrôle de largeur de gorge selon ISO 3601. Touches Ø 1,5-3 mm selon diamètre du joint (1,5-15 mm).

Cannelures droites (transmissions, boîtes de vitesses) : Mesure de largeur d'espace entre dents. Touches Ø 1,5-2,5 mm.


Guide de sélection du diamètre de touches

Règle générale : Ø touches ≤ 60-70 % de la largeur de rainure. Pour une rainure de 5 mm, touches Ø 3 mm maximum. Prévoir un jeu de touches interchangeables (Ø 1, 1,5, 2, 3 mm) pour couvrir toutes les applications.
