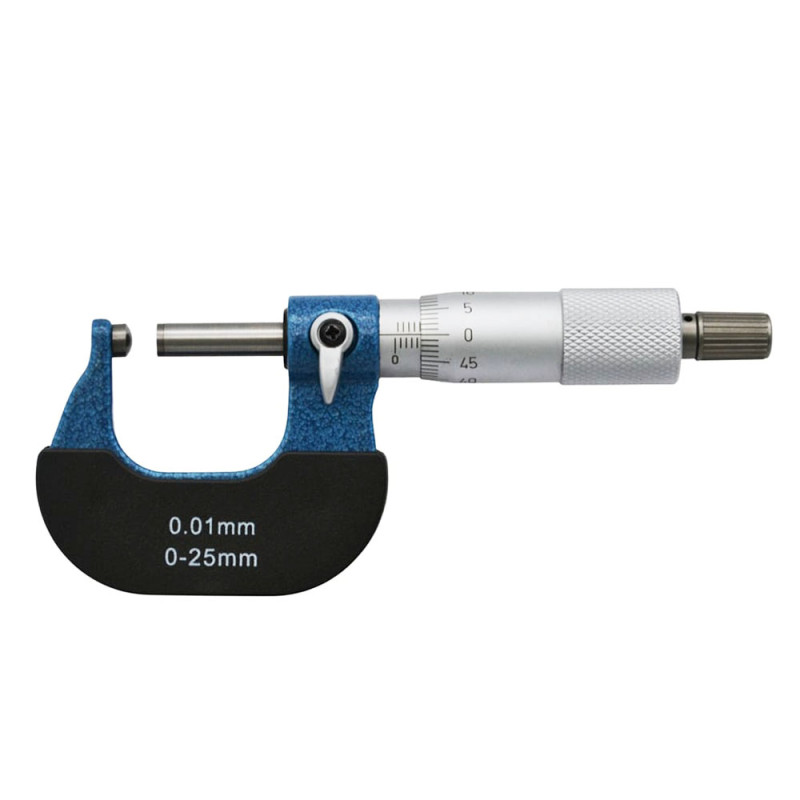

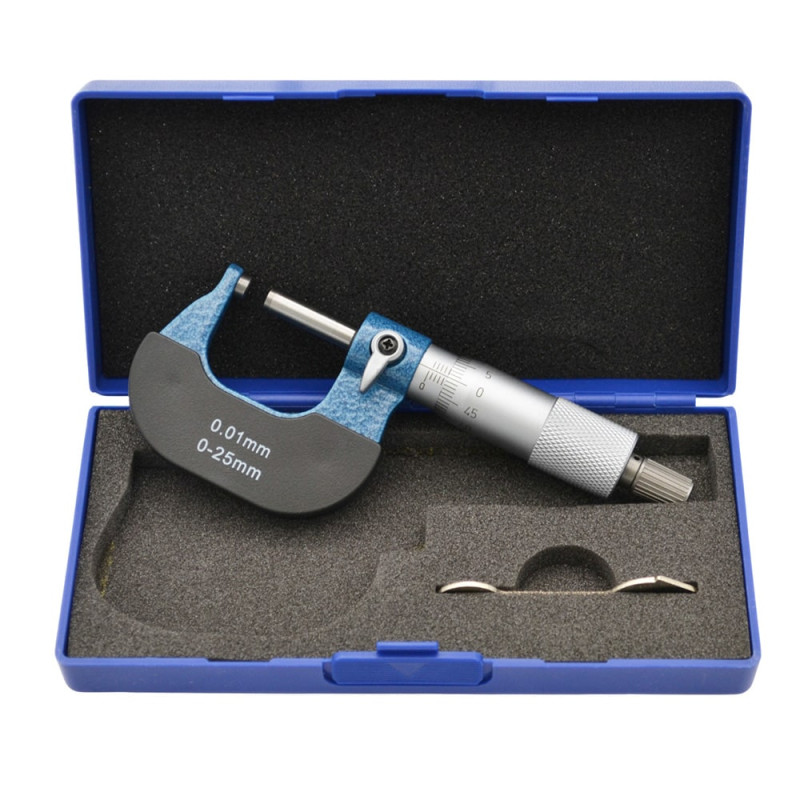

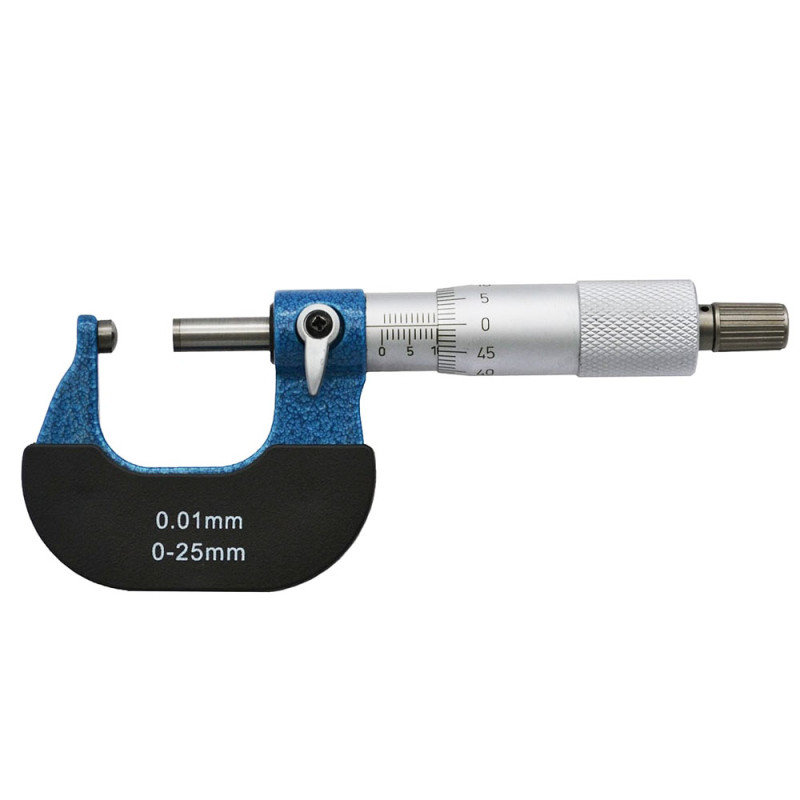

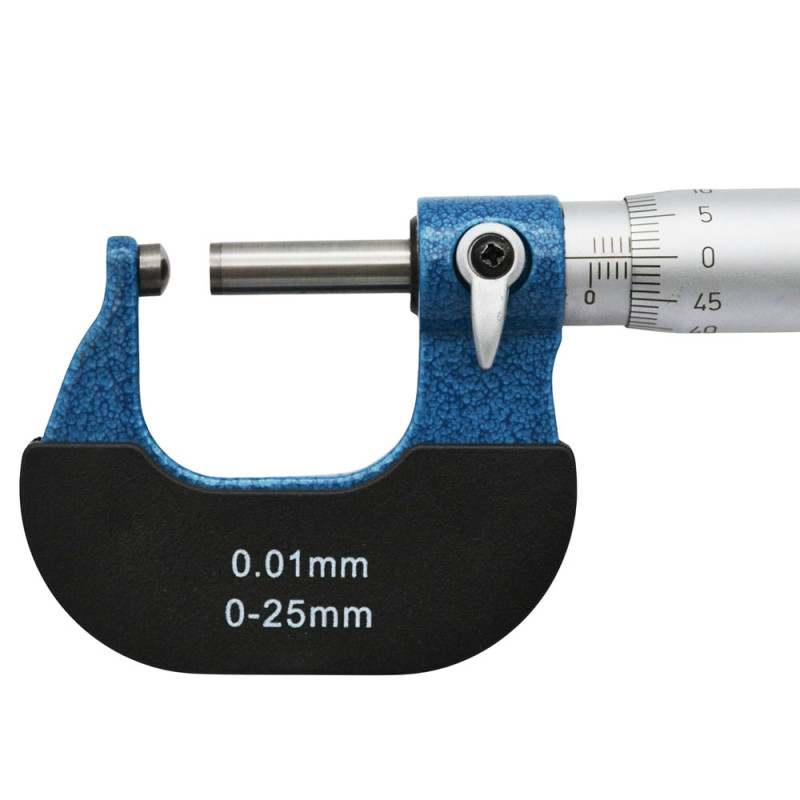

Micromètre pour parois de tube 0-25 mm

1. Quelle est la différence entre un micromètre pour parois de tube avec profondeur 30 mm et un modèle standard ?

Le micromètre avec profondeur de mesure de 30 mm permet de mesurer l'épaisseur de paroi sur des tubes de grand diamètre ou à l'intérieur de tubes profonds, là où les modèles standards (profondeur 10-15 mm) ne peuvent pas accéder.

La profondeur de 30 mm désigne la longueur de la touche fixe cylindrique qui s'insère à l'intérieur du tube. Cette dimension détermine la capacité d'accès : plus la profondeur est importante, plus on peut mesurer loin du bord du tube ou sur des tubes de grand diamètre extérieur.

Un micromètre standard (profondeur 10-15 mm) convient aux tubes de petit diamètre extérieur (Ø < 40 mm) ou aux mesures en extrémité de tube. Le modèle 30 mm permet de mesurer des tubes de diamètre extérieur jusqu'à Ø 80-100 mm ou d'accéder à 30 mm de profondeur depuis l'extrémité sur tubes longs.

Applications spécifiques : Tubes hydrauliques haute pression de moyen/grand diamètre (Ø 50-80 mm), tubes structurels en construction mécanique, tuyauterie process industriel, tubes de chaudières et échangeurs thermiques. La précision atteint ±3 à ±5 µm sur l'épaisseur, permettant de contrôler tolérances h9 à h11 et de détecter amincissement par corrosion ou érosion interne.

2. Pour quels diamètres de tubes et quelles épaisseurs de parois ce micromètre est-il adapté ?

Ce micromètre convient aux tubes de diamètre intérieur Ø 12-80 mm avec épaisseurs de paroi de 0,5 à 25 mm, selon la longueur de la touche fixe.

Le diamètre intérieur minimal doit permettre l'insertion de la touche fixe cylindrique (généralement Ø 10-12 mm). En dessous, utiliser un micromètre à touche fixe extra-fine. Le diamètre intérieur maximal n'a pas de limite théorique, mais la profondeur de 30 mm limite l'accès aux zones éloignées du bord sur très grands tubes.

Plages d'épaisseur typiques

Tubes hydrauliques (Ø ext 40-80 mm) : Épaisseurs 3-12 mm, pressions 200-400 bar. Tolérance ±0,2-0,5 mm sur épaisseur.

Tubes structurels (Ø ext 60-100 mm) : Épaisseurs 5-15 mm pour construction mécanique, châssis, structures soudées.

Tubes process industriel (Ø ext 50-90 mm) : Épaisseurs 4-10 mm en inox pour chimie, alimentaire, pharmaceutique.

Limitation : Épaisseur maximale mesurable = 25 mm (capacité du micromètre). Pour épaisseurs > 25 mm, utiliser modèle 25-50 mm.

La profondeur de 30 mm permet aussi de mesurer l'épaisseur à mi-longueur de tubes courts (50-60 mm de long) pour détecter variations d'épaisseur sur toute la longueur.

3. Comment insérer correctement la touche fixe profonde sans rayer l'intérieur du tube ni fausser la mesure ?

L'insertion de la touche fixe de 30 mm nécessite alignement précis, introduction progressive et maintien de la perpendicularité pour éviter rayures et erreurs de mesure.

Technique d'insertion en 3 étapes

1. Nettoyage : Nettoyez l'intérieur du tube et la touche fixe pour éliminer copeaux, poussières ou résidus d'huile. Toute particule fausse la mesure ou raye la surface.

2. Alignement et insertion : Alignez la touche fixe avec l'axe du tube. Introduisez délicatement en maintenant le micromètre perpendiculaire à l'axe du tube. Sur une touche de 30 mm, toute inclinaison génère un frottement et risque de rayure sur paroi intérieure, particulièrement critique sur tubes en aluminium, cuivre ou inox poli.

3. Positionnement à la profondeur souhaitée : Enfoncez la touche jusqu'à la profondeur de mesure désirée (5, 15, 25 ou 30 mm depuis le bord). Vérifiez que le corps du micromètre reste parfaitement perpendiculaire. Approchez la touche mobile de la surface extérieure en tournant le tambour, puis finalisez avec le cliquet (2-3 clics, force 5-8 N).

Conseil : Sur tubes à paroi mince (< 2 mm), une force excessive déforme localement la paroi de plusieurs micromètres. Le cliquet est indispensable.

4. Pour quelles applications industrielles ce micromètre profondeur 30 mm est-il recommandé ?

Ce micromètre est idéal pour hydraulique moyenne/haute pression, construction mécanique lourde, tuyauterie industrielle et maintenance d'échangeurs thermiques.

Hydraulique moyenne/haute pression : Contrôle de tubes hydrauliques Ø 50-80 mm (200-400 bar). Vérification d'uniformité d'épaisseur sur longueur du tube. Détection d'amincissement par érosion interne ou corrosion sous contrainte. Tolérances ±0,2-0,5 mm garantissant résistance à la pression.

Construction mécanique lourde : Tubes structurels pour châssis de machines, bâtis de presses, portiques de levage. Contrôle qualité en fabrication de structures soudées soumises aux normes EN 1090.

Tuyauterie process industriel : Industries chimique, pétrolière, alimentaire, pharmaceutique. Tubes inox Ø 50-90 mm transportant fluides corrosifs. Contrôle périodique d'épaisseur pour maintenance préventive selon PED (Directive Équipements sous Pression).

Maintenance d'échangeurs thermiques : Mesure d'épaisseur résiduelle de tubes de chaudières, condenseurs, échangeurs. Diagnostic d'usure par corrosion, érosion ou cavitation. La profondeur de 30 mm permet d'accéder aux zones critiques éloignées des plaques tubulaires.

Aéronautique et spatial : Tubes hydrauliques ou pneumatiques de moyen diamètre en titane ou alliages légers. Contrôle selon EN 9100.
