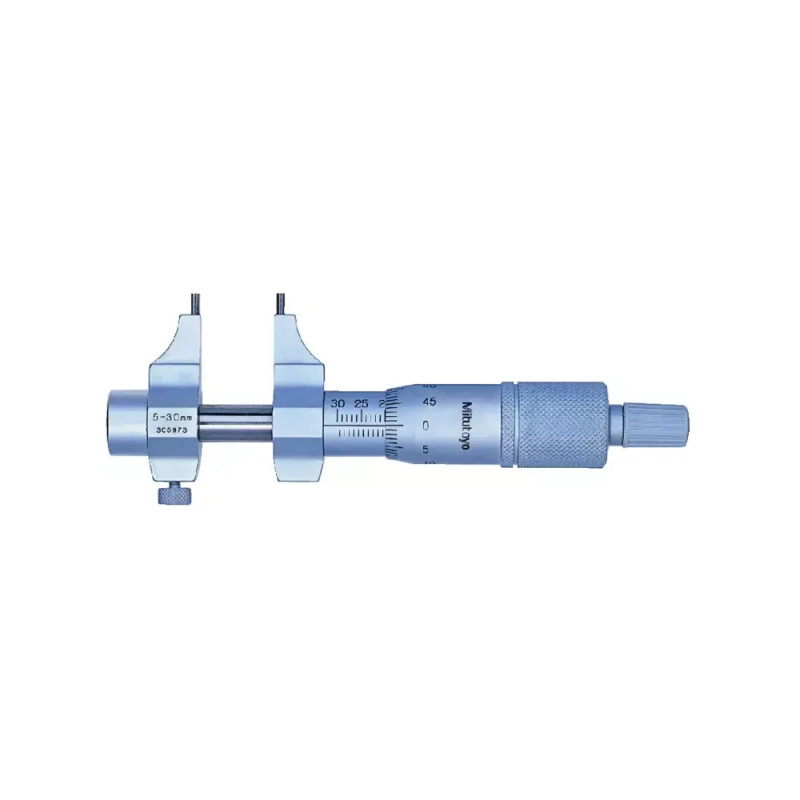

Micromètre d'intérieur 2 touches Mitutoyo®

1. Qu'est-ce qu'un micromètre d'intérieur 2 touches et en quoi diffère-t-il d'un micromètre d'intérieur 3 touches ?

Le micromètre d'intérieur 2 touches Mitutoyo® mesure les diamètres d'alésages en prenant un contact direct sur deux points diamétralement opposés de la paroi, contrairement au système 3 touches qui centre automatiquement l'instrument en prenant trois points de contact répartis à 120°, ce qui nécessite davantage de savoir-faire de l'opérateur mais permet de mesurer des alésages de profondeur limitée inaccessibles au 3 touches.

Le principe de mesure 2 touches exige que l'opérateur positionne manuellement l'instrument perpendiculairement à l'axe de l'alésage et dans le plan du diamètre à mesurer, ce qui demande une certaine expérience métrologique. L'avantage principal réside dans la compacité de l'instrument : la tête de mesure Mitutoyo® de Ø 18 mm permet d'accéder à des alésages de faible profondeur (10-15 mm minimum) là où un micromètre 3 touches nécessiterait au moins 25-30 mm de profondeur pour que les trois touches puissent se déployer correctement. De plus, le système 2 touches offre une course de mesure de 0,5 mm par avance de la broche, permettant de compenser les petites variations dimensionnelles sans changer de rallonge. Cette configuration convient particulièrement aux alésages borgnes peu profonds, aux gorges intérieures, aux portées de roulements sur arbres creux, et aux vérifications rapides en atelier d'usinage où la simplicité mécanique prime sur l'auto-centrage automatique.

2. Quelle est la précision réelle de ce micromètre d'intérieur Mitutoyo® et comment se compare-t-elle aux normes industrielles ?

Ce micromètre d'intérieur Mitutoyo® offre une erreur maximale admissible (MPE) de ±5 à ±8 µm selon la capacité choisie, avec une lecture au 0,01 mm, respectant la classe de précision 2 selon la norme DIN 863 pour les mesures d'alésages, garantissant une fiabilité conforme aux exigences de contrôle qualité en production mécanique.

La précision de ±5 µm pour les capacités 5-30 mm et 25-50 mm, et de ±8 µm pour les capacités supérieures (50-75 mm et 75-100 mm), est directement liée à plusieurs facteurs techniques. La vis micrométrique Mitutoyo® présente un pas uniforme de 0,5 mm avec une variation inférieure à 0,0006 mm par tour sur toute sa longueur. Les surfaces de mesure en carbure rectifié garantissent une planéité de ±0,0005 mm et un parallélisme entre les deux touches de ±0,002 mm. Le tambour gradué Ø 18 mm chromé mat est gravé avec une précision de graduation de ±0,002 mm. Cette précision permet de contrôler des tolérances IT7 à IT9 courantes en mécanique générale (±0,010 à ±0,040 mm pour un alésage de Ø30 mm). La force de mesure calibrée entre 1 et 6 Newton garantit une répétabilité de ±0,003 mm lorsque l'opérateur maîtrise la technique de positionnement perpendiculaire. Pour des applications nécessitant une précision supérieure (aéronautique, médical), privilégier les micromètres digitaux Mitutoyo® Absolute avec MPE de ±2 µm.

3. Comment positionner correctement ce micromètre 2 touches pour obtenir une mesure fiable d'un alésage ?

Pour mesurer correctement avec ce micromètre Mitutoyo® 2 touches, il faut positionner l'instrument rigoureusement perpendiculaire à l'axe de l'alésage et dans le plan du diamètre recherché, puis effectuer un léger mouvement de balancement longitudinal et transversal pour identifier le point de contact maximum correspondant au véritable diamètre, technique appelée "recherche du diamètre par balancement".

Procédure détaillée : nettoyez méticuleusement les surfaces de mesure en carbure avec un papier optique imbibé d'alcool isopropylique. Insérez délicatement le micromètre dans l'alésage en position légèrement fermée. Tournez le tambour jusqu'à ce que les touches touchent les parois de l'alésage. Effectuez alors un mouvement de balancement dans le plan perpendiculaire à l'axe (déplacement gauche-droite) tout en maintenant une légère pression constante, puis un balancement dans le plan longitudinal (avant-arrière). La mesure correcte correspond au point où le tambour indique la valeur maximale, car à ce moment précis l'instrument est parfaitement aligné avec le diamètre. Cette technique nécessite de l'entraînement : prévoyez 20-30 mesures sur des bagues étalons pour acquérir le geste. Le dispositif de blocage de broche intégré permet de figer la mesure une fois le diamètre trouvé, facilitant la lecture sans risque de variation. Pour les opérateurs débutants, réaliser trois mesures consécutives en repositionnant complètement l'instrument et retenir la médiane pour éliminer les erreurs de positionnement. Pour des mesures comparatives d'ovalisation, utilisez un vérificateur d'alésage avec comparateur qui facilite la détection des défauts géométriques.

4. Les surfaces de mesure en carbure rectifié justifient-elles vraiment l'investissement pour ce type d'instrument ?

Les surfaces de mesure en carbure rectifié de ce micromètre Mitutoyo® offrent une dureté de 1400-1500 HV qui garantit une durée de vie de 150 000 mesures minimum sans usure détectable affectant la géométrie de contact, contre 15 000 à 30 000 mesures pour l'acier trempé standard, justifiant pleinement l'investissement pour un usage professionnel régulier en environnement industriel.

Le carbure de tungstène utilisé par Mitutoyo® pour les touches de ce micromètre d'intérieur contient environ 90-92% de tungstène et 8-10% de cobalt, offrant un compromis optimal entre dureté extrême et résistance aux chocs thermiques. Les surfaces sont rectifiées puis rodées pour atteindre une rugosité Ra inférieure à 0,1 µm et une planéité garantie de ±0,0005 mm. Cette qualité de finition est critique pour les mesures d'intérieur car toute irrégularité de surface se traduit directement par une erreur de lecture : une rayure de 0,01 mm sur une touche fausse la mesure de 0,02 mm (addition des deux touches). Le carbure résiste également à l'abrasion des particules métalliques incrustées dans les alésages après usinage, particulièrement problématique lors du contrôle de pièces en fonte ou en acier fortement chargé en inclusions. Son coefficient de dilatation thermique réduit de 5,2×10⁻⁶/°C améliore la stabilité dimensionnelle lors de mesures répétées où l'échauffement par friction peut atteindre 2-3°C. Pour un atelier réalisant 50 mesures quotidiennes d'alésages, le carbure conserve sa géométrie initiale pendant 10 ans contre 1 à 2 ans pour l'acier trempé.

5. Quelles sont les capacités disponibles pour ce micromètre Mitutoyo® et comment choisir la bonne plage ?

Ce micromètre d'intérieur Mitutoyo® est disponible en quatre capacités distinctes : 5-30 mm, 25-50 mm, 50-75 mm et 75-100 mm. Le choix dépend de la plage de diamètres d'alésages à contrôler, sachant qu'il est recommandé de sélectionner la capacité la plus petite couvrant les besoins pour optimiser la précision et la maniabilité de l'instrument.

La capacité 5-30 mm couvre les petits alésages typiques de la mécanique de précision : portées de roulements à billes (Ø8 à Ø25 mm), alésages de bagues de guidage, chambres de cylindres pneumatiques, corps de valves hydrauliques. Cette plage est particulièrement adaptée à l'horlogerie mécanique, l'instrumentation, et l'usinage de petites pièces sur tours d'établi. La capacité 25-50 mm s'adresse aux alésages moyens : portées de roulements à rouleaux, chambres de cylindres automobiles, corps de pompes hydrauliques, alésages de moyeux. C'est la plage la plus polyvalente pour la mécanique générale. Les capacités 50-75 mm et 75-100 mm concernent les alésages de plus grand diamètre : paliers de transmission, cylindres de compresseurs, corps de vannes industrielles, alésages de flasques. Noter que la course de mesure de 0,5 mm par avance de broche permet une certaine flexibilité : un modèle 25-50 mm peut théoriquement mesurer de 24,5 à 50,5 mm. Pour une polyvalence maximale en atelier, combiner les modèles 5-30 mm et 25-50 mm couvre 90% des besoins de mesure d'alésages en mécanique générale.

6. Pour quelles applications professionnelles ce micromètre d'intérieur 2 touches Mitutoyo® est-il spécifiquement recommandé ?

Ce micromètre d'intérieur 2 touches Mitutoyo® est particulièrement adapté au contrôle qualité d'alésages en production série, à la vérification de pièces usinées en atelier de tournage et d'alésage, à l'inspection de portées de roulements, et aux mesures dimensionnelles rapides d'alésages borgnes peu profonds où les systèmes 3 touches ou à rallonges ne peuvent accéder facilement.

Les applications typiques incluent le contrôle dimensionnel de chambres de roulements après usinage sur tour ou aléseuse, la vérification de diamètres d'alésages de moyeux, de flasques et de corps de pompes avec tolérances IT7-IT9 (±0,010 à ±0,040 mm), l'inspection de cylindrages après rectification intérieure, et le contrôle de gorges intérieures de profondeur limitée. Ce micromètre convient également aux ateliers de réparation automobile pour mesurer l'ovalisation et la conicité des cylindres moteur (méthodologie : mesurer en 3 hauteurs et 2 directions à 90° pour détecter l'usure), aux fabricants d'outillages pour contrôler les alésages de gabarits et de montages, et aux services de maintenance industrielle pour vérifier l'usure des paliers de machines tournantes. Les secteurs utilisateurs incluent la sous-traitance mécanique générale, la fabrication de pompes et compresseurs, la maintenance ferroviaire et maritime, l'industrie de l'emballage (contrôle de corps de vérins), et les ateliers de formation technique où la simplicité du système 2 touches facilite l'apprentissage des bases de la métrologie dimensionnelle. Pour des mesures d'alésages profonds (>50 mm), privilégier les micromètres à rallonges Mitutoyo® qui offrent une meilleure accessibilité.
