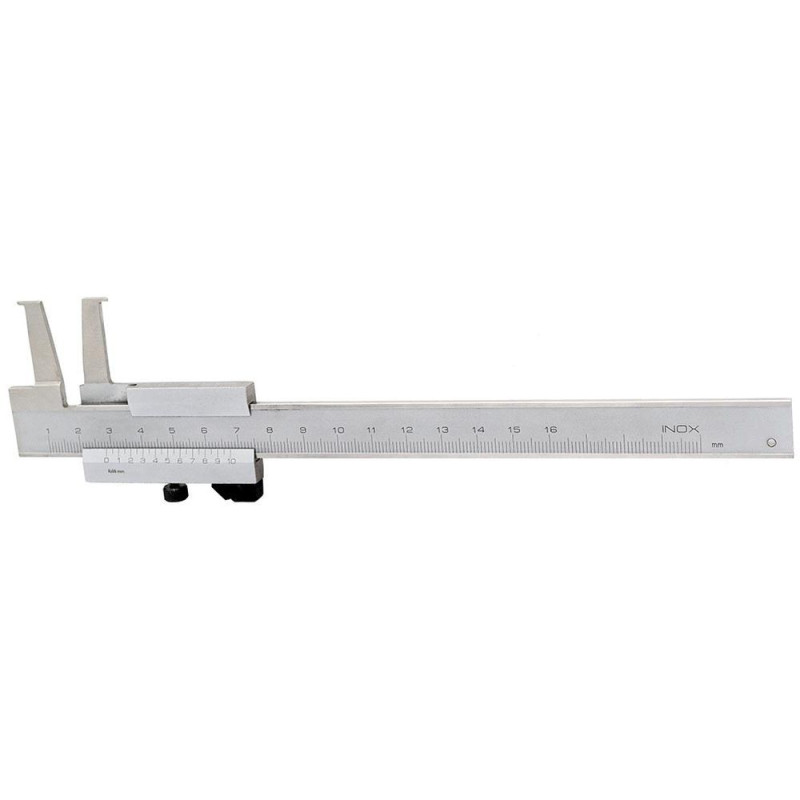

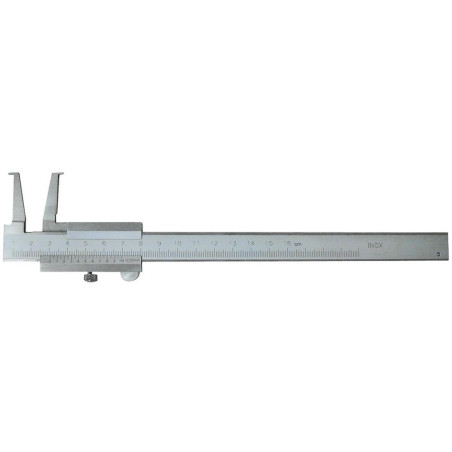

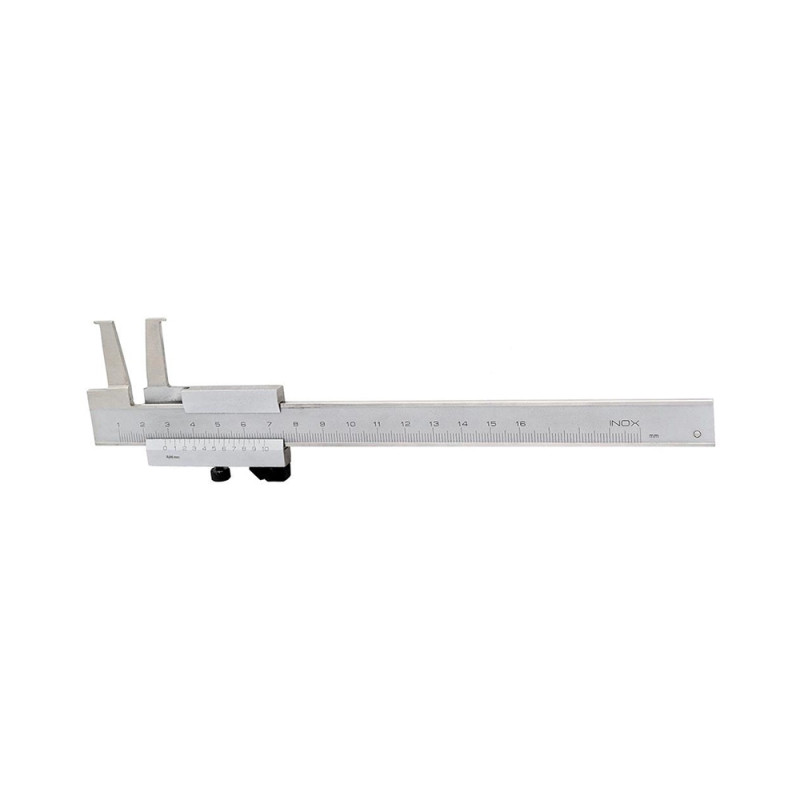

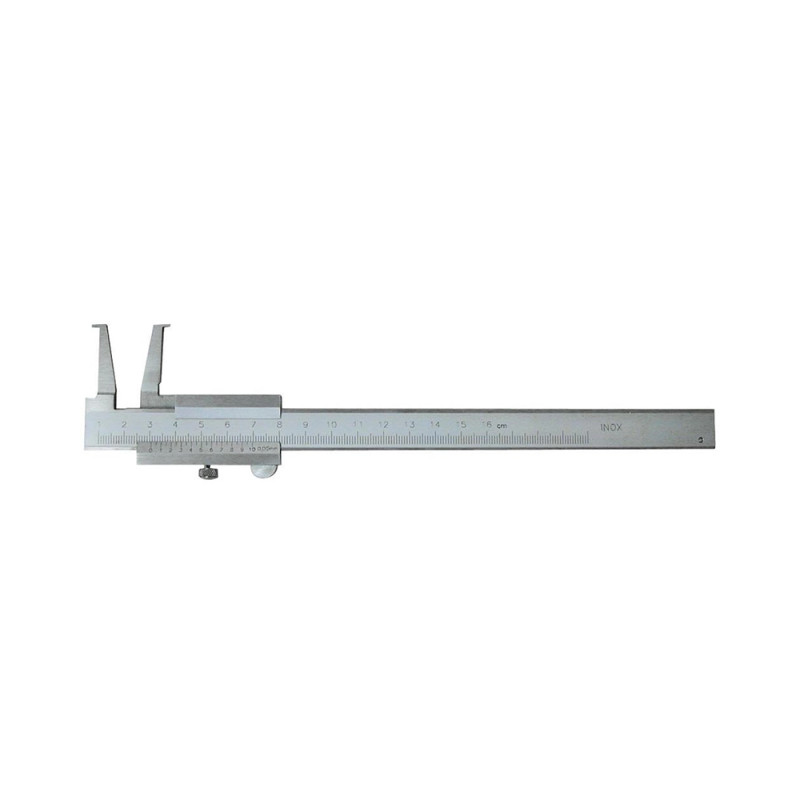

Pied à coulisse fond de gorge

1. À quoi sert un pied à coulisse fond de gorge ?

Ce pied à coulisse mesure la largeur de rainures internes, de gorges étroites ou de saignées où les becs standards ne peuvent pas accéder.

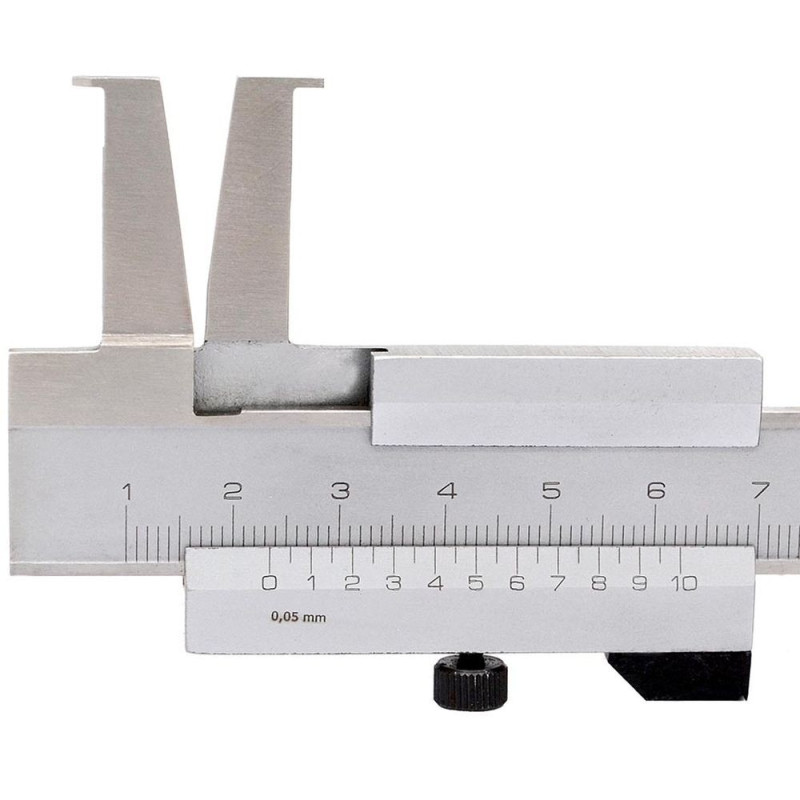

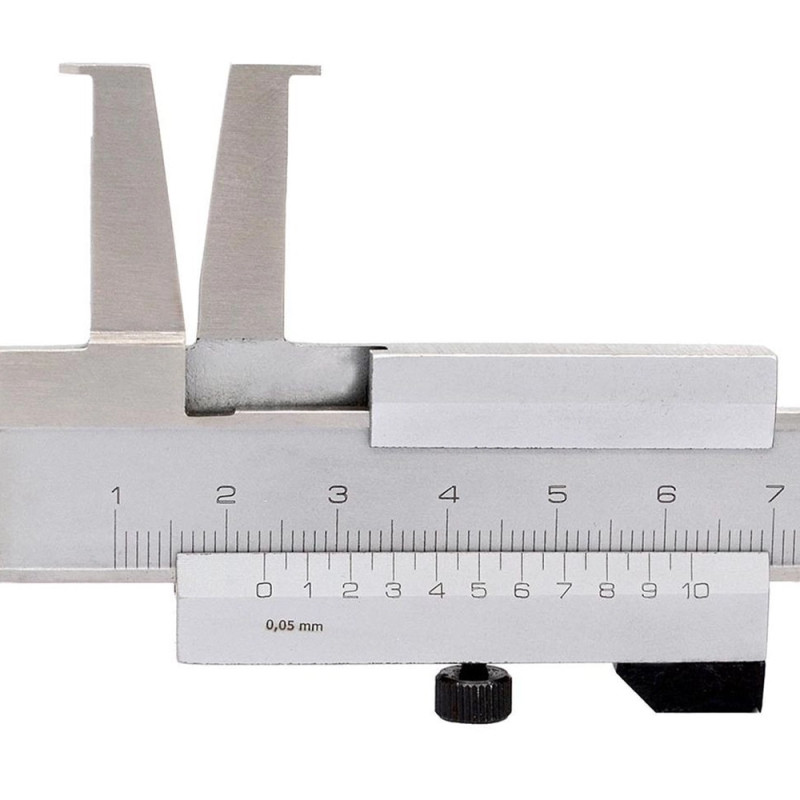

Les gorges internes sont des rainures usinées dans une pièce pour loger un joint torique, un circlips, une courroie ou un autre élément. Un pied à coulisse classique avec becs larges ne peut pas entrer dans ces rainures sans toucher les bords extérieurs, ce qui fausse la mesure. Ce modèle spécialisé possède des touches fines (Ø0,9 x 3 mm) qui s'insèrent précisément au fond de la gorge pour mesurer sa largeur réelle.

Les becs de 25 mm permettent d'atteindre des gorges situées en profondeur dans la pièce. Ce type de mesure est fréquent en contrôle qualité après usinage de pièces mécaniques (arbres rainurés, alésages avec gorges pour joints, pièces hydrauliques). La précision au 0,05 mm suffit pour vérifier que la rainure respecte les tolérances de conception. C'est un instrument indispensable pour les ateliers d'usinage, bureaux de contrôle et services de métrologie travaillant sur des pièces avec géométries internes complexes.

2. Quelle est la différence entre les touches et les becs standards ?

Les touches sont des éléments cylindriques fins (Ø0,9 mm) qui entrent dans les gorges étroites, contrairement aux becs larges des pieds à coulisse classiques.

Les becs standards d'un pied à coulisse mesurent généralement 3 à 5 mm de largeur. Lorsque vous tentez de mesurer une rainure de 2 à 3 mm de large, les becs viennent buter contre les parois extérieures avant d'atteindre le fond, rendant impossible la mesure de la largeur réelle de la gorge. Les touches cylindriques de Ø0,9 mm s'insèrent facilement dans des rainures aussi étroites que 1,5 à 2 mm.

Les touches mesurent 3 mm de longueur, ce qui assure un bon contact au fond de la gorge. Les becs eux-mêmes font 25 mm, offrant la portée nécessaire pour atteindre des gorges situées en retrait. Cette conception permet de mesurer avec précision des rainures pour joints toriques (normes AS568, ISO 3601), des gorges pour circlips (DIN 471, DIN 472) ou des logements de segments sur pistons. Les touches sont fixées solidement et peuvent être remplacées en cas d'usure.

3. La précision de 0,05 mm est-elle suffisante pour le contrôle qualité ?

Oui, pour la plupart des gorges et rainures mécaniques avec tolérances standard (±0,1 mm et au-delà), une lecture au 0,05 mm convient parfaitement.

Les rainures courantes pour joints toriques, circlips ou courroies ont généralement des tolérances de largeur comprises entre ±0,05 mm et ±0,2 mm selon la norme applicable. Avec une précision de lecture au 0,05 mm (1/20e de mm), vous pouvez vérifier si la largeur mesurée se situe dans la plage acceptable. Par exemple, pour une gorge de 2,00 mm ±0,10 mm, vous détectez facilement si la mesure donne 1,95 mm (hors tolérance) ou 2,05 mm (dans tolérance).

Pour des applications très exigeantes avec tolérances inférieures à ±0,03 mm, il serait préférable d'utiliser un comparateur ou un système de mesure au centième de millimètre. Mais dans la majorité des cas (usinage mécanique général, maintenance, contrôle dimensionnel standard), le 0,05 mm offre un bon compromis entre précision et facilité de lecture. Le vernier contrasté facilite la lecture même en environnement atelier.

4. Comment mesurer correctement une gorge avec cet instrument ?

Insérez délicatement les touches au fond de la gorge, vérifiez qu'elles sont bien perpendiculaires, puis lisez la mesure sur le vernier sans forcer.

Avant de mesurer, assurez-vous que la gorge est propre (pas de copeaux, pas d'huile excessive). Ouvrez le pied à coulisse et positionnez les touches de part et d'autre de la gorge. Insérez-les progressivement dans la rainure en veillant à ce qu'elles atteignent le fond. Les touches doivent être perpendiculaires à l'axe de la gorge pour éviter une mesure en biais qui donnerait une largeur supérieure à la réalité.

Une fois les touches en contact avec les parois de la gorge, stabilisez l'instrument et lisez la valeur sur le vernier. Ne forcez pas : une pression excessive peut déformer légèrement les touches ou la pièce si elle est en matériau tendre. Pour des gorges très étroites ou profondes, utilisez un éclairage d'appoint pour bien visualiser le positionnement. Après chaque série de mesures, vérifiez le zéro de l'instrument (touches jointes = 0,00 mm) pour détecter un éventuel décalage.

5. Peut-on utiliser ce pied à coulisse pour d'autres types de mesures ?

Oui, il peut mesurer toute dimension accessible avec les touches cylindriques, comme l'épaisseur de parois fines, la largeur de fentes ou l'espacement entre deux surfaces internes.

Bien que conçu prioritairement pour les gorges, cet instrument est polyvalent. Les touches fines permettent de mesurer l'épaisseur de parois dans des tubes ou profilés creux, la largeur de fentes usinées, l'espace entre deux nervures internes ou toute autre dimension où un contact ponctuel est nécessaire. En mécanique, vous pouvez l'utiliser pour vérifier l'épaisseur restante d'une paroi après alésage ou pour mesurer la largeur de saignées dans des pièces usinées.

Cependant, contrairement à un pied à coulisse à becs croisés, ce modèle ne dispose pas de becs intérieurs larges pour mesurer des diamètres internes de grande taille, ni de jauge de profondeur. Il est donc spécialisé dans les mesures où des touches fines sont requises. Si vous avez besoin de mesures polyvalentes (intérieur, extérieur, profondeur), complétez votre équipement avec un pied à coulisse standard à becs croisés.

6. Faut-il prendre des précautions particulières avec les touches ?

Oui, les touches cylindriques de Ø0,9 mm sont fines et fragiles : évitez les chocs, ne forcez jamais lors de la mesure et rangez l'instrument dans son coffret.

Les touches de faible diamètre peuvent se déformer ou se casser en cas de manipulation brutale. Ne les utilisez pas pour mesurer des gorges avec bavures métalliques vives qui pourraient les rayer ou les fausser. Évitez de faire tomber l'instrument : un choc pourrait tordre les touches ou les désaligner, rendant les mesures inexactes.

Après chaque utilisation, nettoyez délicatement les touches avec un chiffon doux pour retirer poussières et résidus d'huile. Ne les trempez pas dans des solvants agressifs. Rangez systématiquement le pied à coulisse dans son coffret rigide pour le protéger des chocs en atelier. Vérifiez régulièrement le parallélisme des touches : elles doivent rester parfaitement alignées. En cas d'usure visible ou de déformation, remplacez l'instrument ou consultez un service de métrologie pour évaluation. Un étalonnage régulier (disponible en option) garantit la fiabilité des mesures en environnement professionnel ISO.

MicronFrance propose le pied à coulisse fond de gorge, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme est classée en 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.
