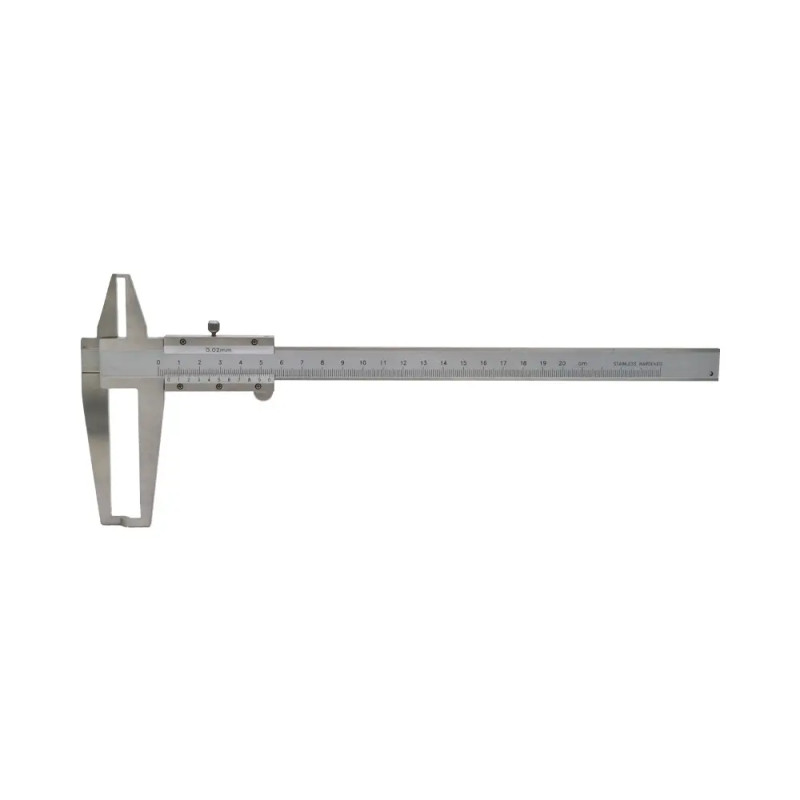

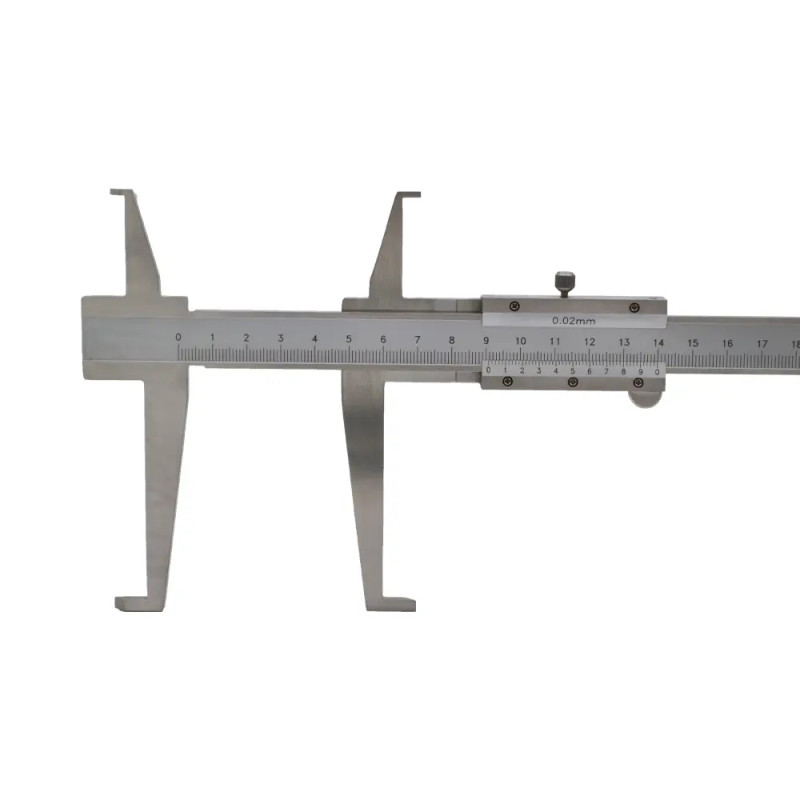

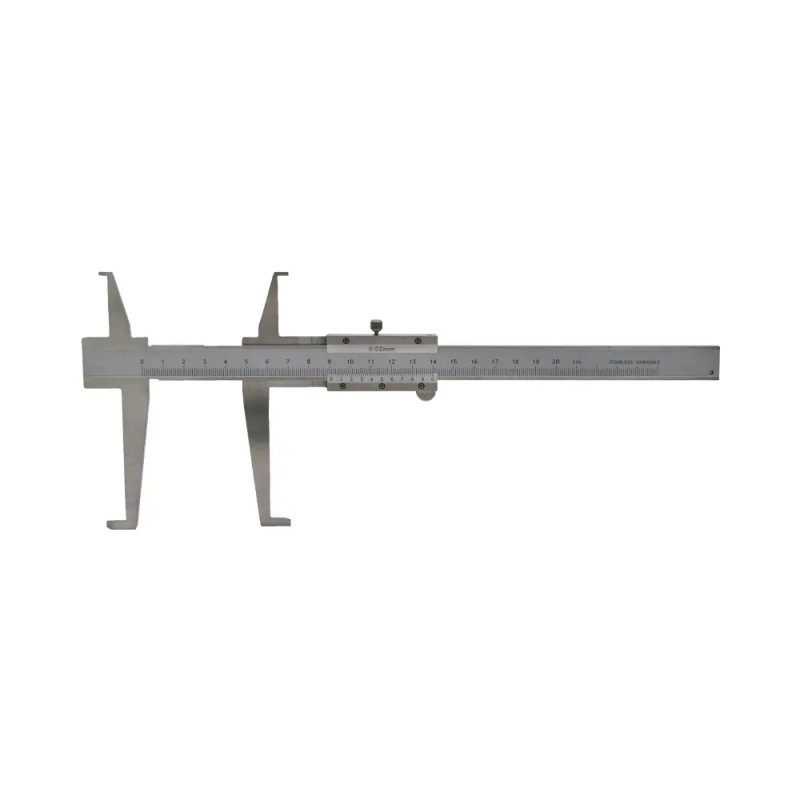

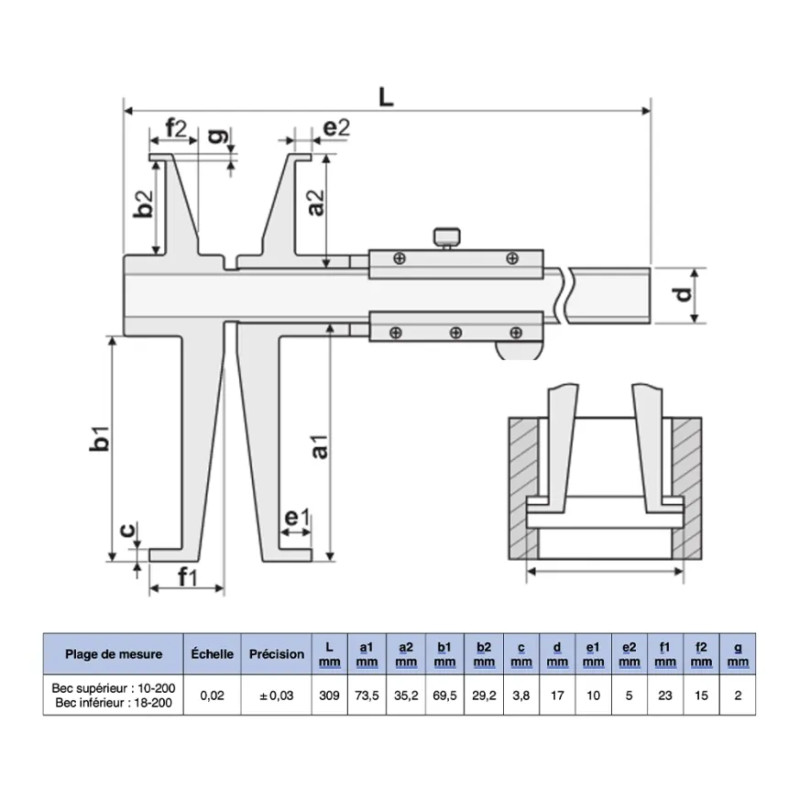

Pied à coulisse mécanique pour rainure intérieure 200 mm

1. Quelle est la différence entre ce pied à coulisse pour rainure intérieure et un pied à coulisse standard ?

Ce pied à coulisse possède une géométrie spécifique permettant de mesurer des rainures intérieures ou des dimensions dans des zones difficiles d'accès où les becs standards ne peuvent pas entrer.

Les pieds à coulisse classiques mesurent principalement des dimensions extérieures, intérieures accessibles et des profondeurs. Ce modèle spécialisé dispose d'une forme de becs adaptée pour s'insérer dans des rainures, feuillures, logements ou encoches internes qui seraient inaccessibles avec des becs droits conventionnels. Sa conception permet d'atteindre des zones en retrait ou des géométries complexes.

Il est fréquemment utilisé pour mesurer la largeur de rainures usinées pour loger des clavettes, des joints plats, des courroies ou d'autres éléments mécaniques. En contrôle qualité après usinage, cet instrument vérifie que les rainures respectent les dimensions de conception. La capacité jusqu'à 200 mm offre une plage suffisante pour la majorité des applications en mécanique générale. Sa construction entièrement mécanique (sans électronique) le rend robuste et fiable en environnement atelier, sans dépendance aux piles.

2. Comment lire la mesure sur ce pied à coulisse mécanique pour rainure?

La lecture s'effectue directement sur la règle graduée en millimètres, en relevant la position du curseur mobile par rapport à l'échelle principale.

Contrairement aux modèles avec vernier qui permettent une lecture au 0,02 mm ou 0,05 mm, ce pied à coulisse dispose d'une règle graduée simple où chaque trait représente généralement 1 mm. Pour lire la mesure, positionnez les becs dans la rainure à mesurer jusqu'à obtenir un contact stable, puis observez l'alignement du trait de référence du coulisseau avec les graduations de la règle fixe.

Cette lecture directe est plus rapide qu'un vernier mais offre une précision moindre, généralement au millimètre près ou au demi-millimètre selon la finesse de la graduation. Pour des applications courantes de contrôle dimensionnel où la précision au dixième de millimètre n'est pas critique, cette méthode suffit amplement. Si vous avez besoin d'une précision supérieure, orientez-vous vers un modèle avec vernier ou un pied à coulisse digital avec affichage 0,01 mm.

3. Quels types de rainures peut-on mesurer avec cet instrument ?

Ce pied à coulisse mesure les rainures pour clavettes, joints plats, courroies, ainsi que les feuillures, logements d'inserts et toutes encoches internes accessibles jusqu'à 200 mm.

En mécanique industrielle, les rainures sont usinées pour de multiples fonctions : fixation de clavettes sur arbres et moyeux, logement de joints plats d'étanchéité, passage de courroies de transmission, encastrement d'inserts ou de renforts. Ce pied à coulisse vérifie que la largeur de ces rainures respecte les tolérances de conception, garantissant un montage correct des éléments associés.

Il convient également pour mesurer des feuillures dans des cadres métalliques ou des bâtis, des gorges peu profondes pour clips ou circlips, ou toute dimension interne nécessitant un accès latéral. La forme des becs permet de contourner les obstacles et d'atteindre le fond de la rainure sans interférence avec les bords extérieurs de la pièce. Pour des gorges très étroites (moins de 2 mm), un pied à coulisse fond de gorge avec touches fines serait plus adapté.

4. Ce modèle est-il adapté pour un usage professionnel intensif ?

Oui, sa construction mécanique robuste en acier le rend fiable pour un usage professionnel en atelier d'usinage, contrôle qualité ou maintenance industrielle.

L'absence de composants électroniques élimine les pannes de batterie, les dysfonctionnements d'affichage digital ou les problèmes de contacts électriques. En environnement atelier avec poussières, projections d'huile de coupe ou conditions humides, un instrument mécanique offre une meilleure longévité qu'un modèle digital. La construction en acier garantit la résistance aux chocs légers et aux manipulations répétées.

Pour un usage professionnel où des centaines de mesures sont effectuées quotidiennement, la simplicité mécanique est un atout : pas de risque de coupure d'affichage en pleine mesure, pas d'usure de piles, maintenance minimale. Nettoyez régulièrement l'instrument avec un chiffon doux et rangez-le dans son coffret pour préserver sa précision. Si votre activité impose une traçabilité métrologique (ISO 9001), envisagez un étalonnage périodique pour garantir la fiabilité des mesures dans le temps.

5. Peut-on utiliser ce pied à coulisse pour rainure pour d'autres types de mesures ?

Bien que spécialisé pour les rainures intérieures, il peut mesurer d'autres dimensions selon sa géométrie, comme certaines épaisseurs ou espacements accessibles avec ses becs.

La polyvalence de cet instrument dépend de la forme exacte de ses becs. Si la géométrie le permet, vous pouvez mesurer des épaisseurs de parois, des largeurs de fentes, des espacements entre nervures ou tout autre dimension où les becs peuvent être positionnés. Cependant, il ne remplace pas un pied à coulisse à becs croisés classique pour des mesures polyvalentes (intérieur, extérieur, profondeur).

Pour équiper un poste de métrologie complet, combinez plusieurs instruments : un pied à coulisse à becs croisés pour mesures courantes, ce modèle spécialisé pour rainures intérieures, et éventuellement un pied à coulisse fond de gorge pour rainures très étroites. Cette approche garantit d'avoir l'outil adapté à chaque configuration de pièce. En atelier multi-activités (tournage, fraisage, rectification), disposer de plusieurs types de pieds à coulisse améliore l'efficacité et la précision des contrôles.

6. Comment entretenir et préserver la précision de ce pied à coulisse pour rainure intérieure ?

Nettoyez-le après chaque utilisation, rangez-le dans son coffret, évitez les chocs et vérifiez régulièrement le zéro pour détecter tout décalage.

Après chaque série de mesures, essuyez les becs et la règle avec un chiffon doux pour éliminer copeaux, poussières et résidus d'huile. Ne laissez jamais l'instrument traîner sur l'établi où il pourrait être heurté ou recevoir des projections. Le coffret rigide fourni protège l'instrument pendant le stockage et le transport.

Vérifiez périodiquement le fonctionnement du coulisseau : il doit glisser librement sans jeu excessif. Si le coulisseau devient dur ou présente du jeu, une révision peut être nécessaire. Contrôlez également que les graduations restent lisibles ; si elles s'effacent, l'instrument doit être remplacé. Évitez les chutes qui pourraient déformer les becs ou fausser la règle. Si l'instrument sert en contrôle qualité avec exigences ISO, un étalonnage annuel par un laboratoire accrédité garantit la traçabilité métrologique et la conformité des mesures.

Ce pied à coulisse mécanique pour rainure intérieure de 200 mm est spécialement conçu pour accéder aux zones complexes et mesurer avec précision les rainures internes. Il fait partie des pieds à coulisse spéciaux proposés par Micron France, adaptés aux applications techniques les plus exigeantes.

Utilisé dans les environnements industriels et en atelier, cet instrument de métrologie dimensionnelle garantit fiabilité et robustesse. Pour compléter votre poste de mesure, découvrez notre gamme de pieds à coulisse ainsi que nos accessoires pour pieds à coulisse. Vous pouvez également opter pour un pied à coulisse à becs croisés selon la configuration de vos pièces.

Nos pieds à coulisse de précision répondent aux normes les plus strictes de qualité. Trouvez le pied à coulisse idéal pour vos besoins spécifiques et améliorez vos opérations de contrôle. Apprenez à mesurer avec un pied à coulisse grâce à nos conseils, et faites confiance aux pieds à coulisse Micron France pour vos mesures les plus sensibles.
