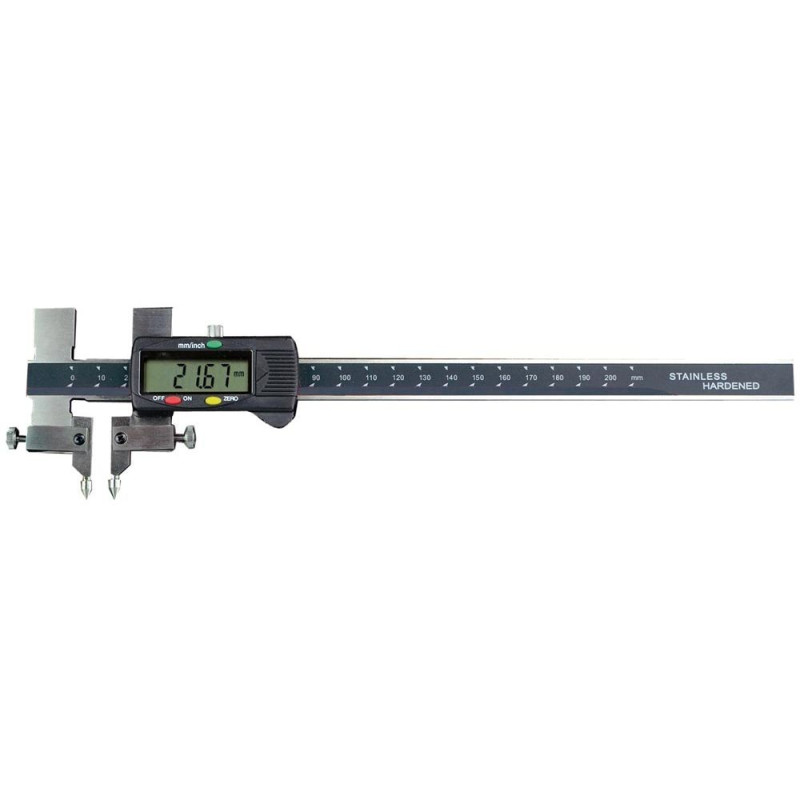

Pied à coulisse digital 200 mm + jeu de touches

1. Quels sont exactement les 5 jeux de touches fournis et à quoi servent-ils ?

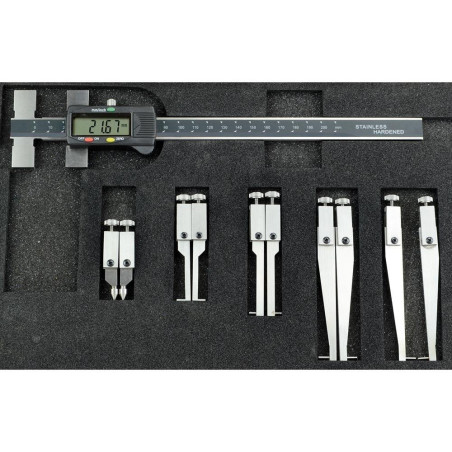

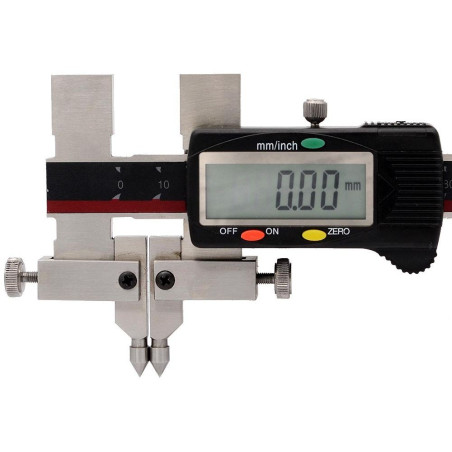

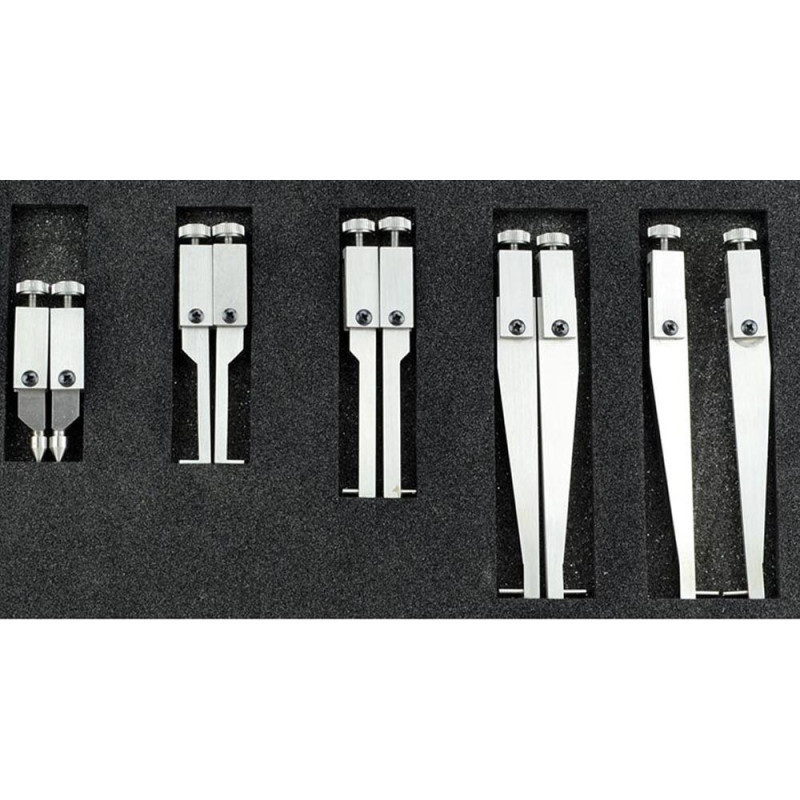

Ce pied à coulisse est livré avec 5 paires de touches interchangeables qui se fixent sur des étriers à la place des becs standard. Chaque jeu de touches est conçu pour des mesures spécifiques que des becs classiques ne pourraient pas effectuer : touches plates fines pour mesures dans gorges étroites et rainures, touches sphériques ou cylindriques pour mesure de diamètres de filetages et fond de gorges arrondies, touches pointues ou couteaux pour mesure d'entraxes entre centres de trous ou d'épaulements, touches offset (décalées) pour mesure de pièces en retrait ou sous épaulement, et touches spéciales géométries selon applications (cannelures, méplats). Ces touches permettent de mesurer des géométries complexes impossibles à atteindre avec un pied à coulisse standard, ce qui évite d'avoir à acheter plusieurs instruments spécialisés différents.

2. Comment fixer et changer les jeux de touches sur ce pied à coulisse ?

Les jeux de touches se fixent rapidement grâce à un système d'étriers qui viennent s'adapter sur les becs carrés du pied à coulisse. Procédure de changement : retirer les étriers actuels en dévissant les vis de fixation (généralement 2 vis par étrier), nettoyer les surfaces de contact pour garantir la stabilité, positionner le nouveau jeu de touches avec ses étriers sur les becs carrés, serrer fermement les vis de fixation pour éviter tout jeu ou mouvement, et vérifier la stabilité avant de mesurer. Le système est conçu pour un changement rapide en quelques secondes sans outil spécialisé (clé Allen fournie généralement). IMPORTANT : bien serrer les vis de fixation car tout jeu dans la fixation des touches fausserait la mesure. Toujours vérifier la remise à zéro après chaque changement de touches.

3. La précision de 0,01 mm est-elle maintenue avec les touches interchangeables ?

Oui, la précision de lecture reste à 0,01 mm quel que soit le jeu de touches utilisé, à condition que les touches soient correctement fixées et serrées. La précision globale de la mesure dépend cependant de plusieurs facteurs : la qualité de fixation des touches (aucun jeu dans les vis), la technique de mesure selon le type de touches (perpendiculaire, force constante), l'état d'usure des touches (vérifier régulièrement qu'elles ne sont pas endommagées), et la géométrie mesurée (certaines mesures complexes nécessitent plus de soin). Pour garantir la précision : toujours effectuer une remise à zéro après chaque changement de touches, vérifier avec une cale étalon si disponible, manipuler l'instrument avec délicatesse, et nettoyer régulièrement les surfaces de contact. La précision affichée de 0,01 mm est la résolution de lecture, la précision réelle selon norme DIN 862 sera de ±0,02 à ±0,03 mm selon utilisation et entretien.

4. La sortie de données mini USB permet-elle de transférer les mesures automatiquement vers un ordinateur ?

Oui, ce pied à coulisse dispose d'une sortie mini USB qui permet de transférer les mesures vers un ordinateur pour enregistrement automatique dans des logiciels de métrologie, systèmes SPC (Statistical Process Control), tableurs Excel, ou bases de données qualité. Fonctionnement typique : connecter le câble mini USB (non fourni généralement, à commander séparément) entre le pied à coulisse et l'ordinateur, installer le pilote ou logiciel fourni selon système d'exploitation, effectuer la mesure et appuyer sur le bouton de transfert de données, et la valeur s'inscrit automatiquement dans le logiciel ou tableur actif. Avantages : élimination des erreurs de saisie manuelle, gain de temps en production série, traçabilité complète des mesures pour conformité ISO, et création de rapports de contrôle automatisés. C'est une fonctionnalité essentielle pour les environnements industriels nécessitant une documentation rigoureuse des mesures.

5. Ce pied à coulisse 200 mm est-il suffisant ou faut-il prévoir une version 150 mm ou 300 mm ?

La capacité de 200 mm est un excellent compromis pour la majorité des applications industrielles. 150 mm serait limitant pour mesurer des pièces moyennes à grandes courantes en mécanique générale, et 300 mm serait surdimensionné, plus lourd et moins maniable pour l'usage quotidien. Le 200 mm couvre environ 80% des besoins en atelier polyvalent : pièces automobiles moyennes, composants mécaniques standards, outillages et gabarits, maintenance industrielle, contrôle qualité production série. Les touches interchangeables étendent encore la polyvalence en permettant d'accéder à des géométries que même un 300 mm standard ne pourrait pas mesurer. Ce modèle n'est apparemment pas disponible en d'autres capacités selon le catalogue Micron France. Si vous mesurez régulièrement des pièces de plus de 180 mm, vérifiez que cette capacité est suffisante pour vos besoins maximum.

MicronFrance propose le pied à coulisse digital 200 mm avec jeu de touches, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.
