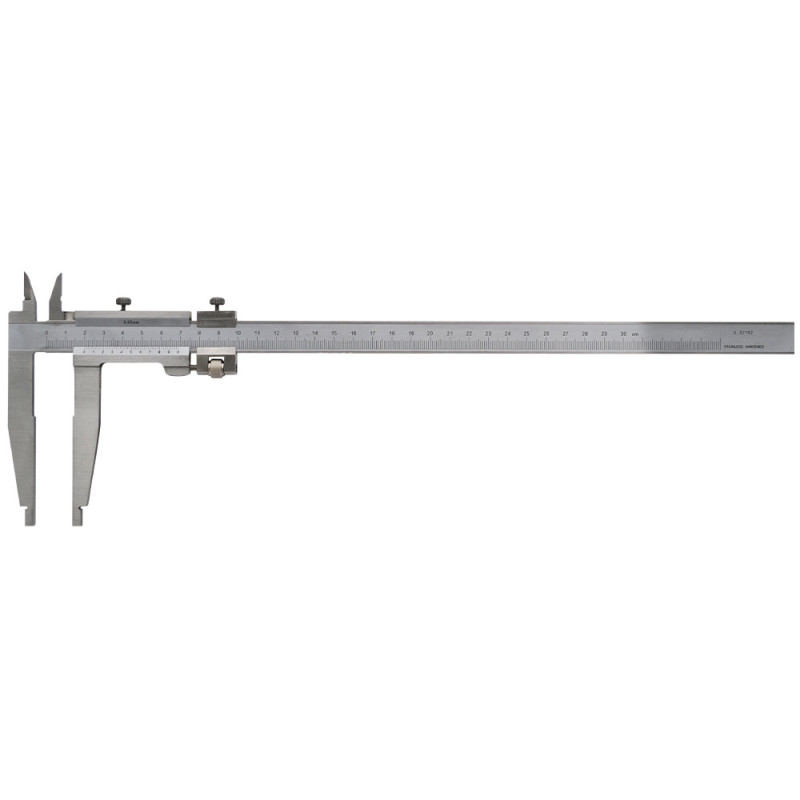

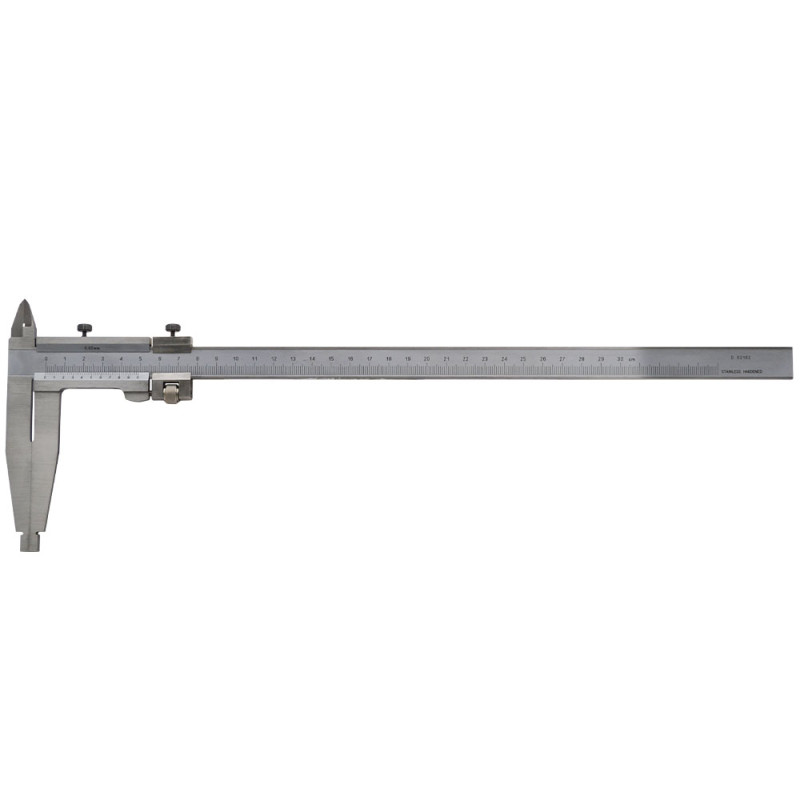

Pied à coulisse becs croisés + réglage fin

1. À quoi servent les becs de 100 mm sur ce le pied à coulisse becs croisés + réglage fin ?

Les becs croisés de 100 mm permettent de mesurer des pièces de grand diamètre ou d'épaisseur importante avec stabilité et précision.

Les becs standards (40-50 mm) ne peuvent pas engager correctement les pièces volumineuses : le contact est instable et la mesure devient imprécise. Avec 100 mm de portée, ce pied à coulisse assure une prise solide sur des pièces de section importante comme les tubes de gros diamètre, poulies, roulements volumineux, ou brides industrielles.

Cette longueur permet également de mesurer des entraxes ou des diamètres extérieurs sur des pièces dont l'accès est difficile (fond d'alésage, pièces montées en ensemble). En atelier de chaudronnerie, mécanique générale ou en maintenance industrielle, ces becs longs évitent de devoir démonter des sous-ensembles juste pour effectuer une mesure. Le traitement chromé mat élimine les reflets, ce qui facilite la lecture même en environnement éclairé de manière hétérogène.

2. Comment fonctionne le système de réglage fin micrométrique ?

Le réglage fin permet d'affiner la mesure par petits incréments une fois le bec mobile approché, évitant les décalages brusques lors du serrage.

Après avoir positionné le coulisseau à proximité de la cote recherchée, vous actionnez la vis de réglage fin (molette micrométrique). Celle-ci fait avancer le bec mobile millimètre par millimètre jusqu'au contact optimal avec la pièce. Ce système évite de forcer ou de dépasser la mesure lors du verrouillage final.

C'est particulièrement utile pour les pièces fragiles (plastiques, alliages légers) où une pression excessive fausserait la mesure, ou pour des contrôles de tolérances serrées où chaque centième compte. Le réglage fin assure également une meilleure répétabilité : plusieurs mesures successives donnent le même résultat car le contact s'établit toujours avec la même progressivité. Après ajustement, vous bloquez le coulisseau avec la vis de fixation pour conserver la mesure pendant la lecture du vernier.

3. Ce modèle de pied à coulisse convient-il pour l'usinage de précision ?

Oui, avec une lecture au 0,02 mm et un système de réglage fin, ce modèle convient pour l'usinage de précision avec tolérances moyennes.

Pour des pièces avec tolérances de ±0,05 mm à ±0,1 mm, cet instrument répond parfaitement aux exigences : contrôle d'usinages mécaniques, vérification de pièces tournées ou fraisées, contrôle réception de sous-ensembles. La lecture au 0,02 mm permet de détecter des écarts minimes et d'ajuster les réglages machines en conséquence.

En revanche, pour des tolérances très serrées (inférieures à ±0,03 mm), la métrologie exige généralement des instruments encore plus précis : micromètres extérieurs, comparateurs au centième, ou pieds à coulisse digitaux avec affichage 0,01 mm. Les becs longs de 100 mm sont un atout pour les pièces de grandes dimensions, mais impliquent une vigilance accrue : toute déformation ou flexion des becs lors du serrage peut affecter la mesure. Utilisez toujours le réglage fin et vérifiez que les becs sont propres et sans bavures.

4. Quelle est la différence entre ce modèle et un pied à coulisse standard ?

Ce modèle se distingue par ses becs de 100 mm (contre 40-50 mm en standard) et son réglage fin micrométrique pour un positionnement précis.

Un pied à coulisse standard (150-300 mm) possède des becs de 40 à 50 mm adaptés aux mesures courantes. Ce modèle spécialisé triple presque cette longueur, ce qui le rend indispensable pour les pièces volumineuses ou les mesures en profondeur. Le réglage fin n'existe pas sur les modèles d'entrée de gamme : il faut positionner manuellement le coulisseau, ce qui provoque parfois des décalages lors du blocage.

5. Peut-on utiliser ce pied à coulisse pour des mesures intérieures ?

Oui, les becs croisés permettent des mesures intérieures, mais la longueur de 100 mm limite l'accès dans certains alésages profonds.

Les becs supérieurs sont conçus pour les mesures intérieures : ils s'insèrent dans l'alésage et la lecture se fait directement sur le vernier sans correction. Avec 100 mm de longueur, vous pouvez mesurer l'intérieur de grandes pièces : diamètres intérieurs de tubes de gros calibre, alésages de moyeux ou brides, largeurs de rainures larges.

Toutefois, si l'alésage est profond et étroit, les becs longs peuvent ne pas atteindre le fond ou gêner l'accès. Pour ces cas spécifiques, un pied à coulisse à becs longs spéciaux ou une jauge d'alésage serait plus approprié. Notez que la lecture au vernier nécessite un bon éclairage : en fond d'alésage sombre, prévoyez une lampe d'appoint. Comme pour toute mesure intérieure, veillez à positionner les becs bien perpendiculairement à l'axe de l'alésage pour éviter les erreurs de cosinus qui fausseraient la mesure.

6. Faut-il étalonner régulièrement cet instrument ?

Un étalonnage annuel est recommandé pour les environnements ISO 9001 ou si vous effectuez des mesures critiques répétitives.

L'étalonnage (disponible en option chez Micron France) vérifie que l'instrument respecte la précision annoncée (±0,03 mm selon DIN 862) et délivre un certificat traçable. En production industrielle sous qualité ISO 9001, l'étalonnage régulier des instruments de mesure est une exigence normative. Même sans certification obligatoire, un contrôle annuel permet de détecter une usure précoce des becs ou un décalage du zéro.

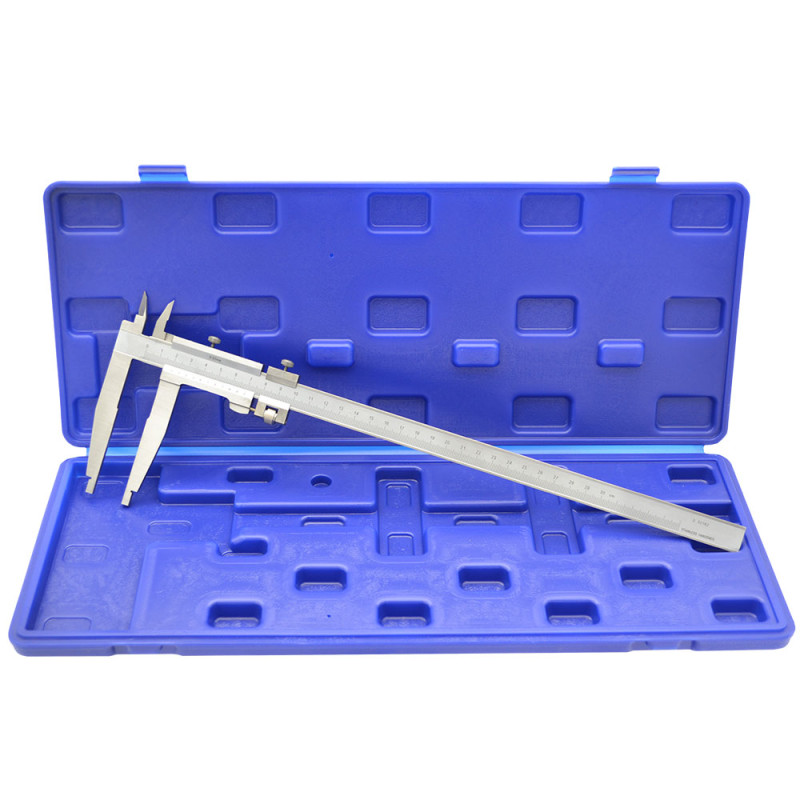

Entre deux étalonnages, vérifiez le zéro avant chaque utilisation : becs fermés, le vernier doit indiquer exactement 0,00 mm. Si un décalage apparaît, il peut parfois être corrigé en réajustant le vernier (sur certains modèles) ou cela signale une usure nécessitant un remplacement. Rangez l'instrument dans son coffret après usage et évitez les chutes. Un entretien simple (nettoyage, légère lubrification des parties coulissantes) prolonge la durée de vie et maintient la précision.
