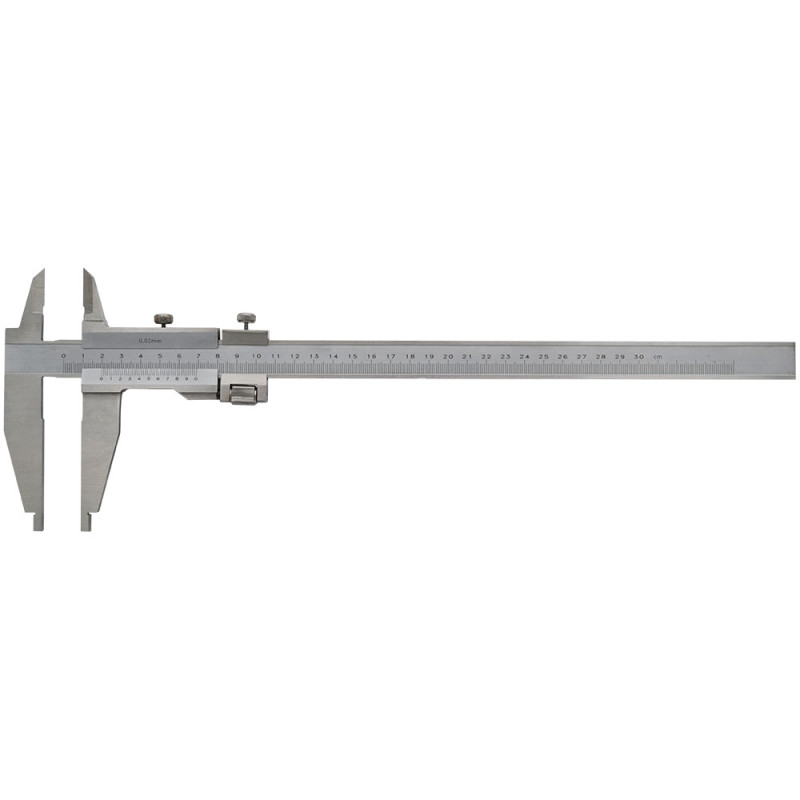

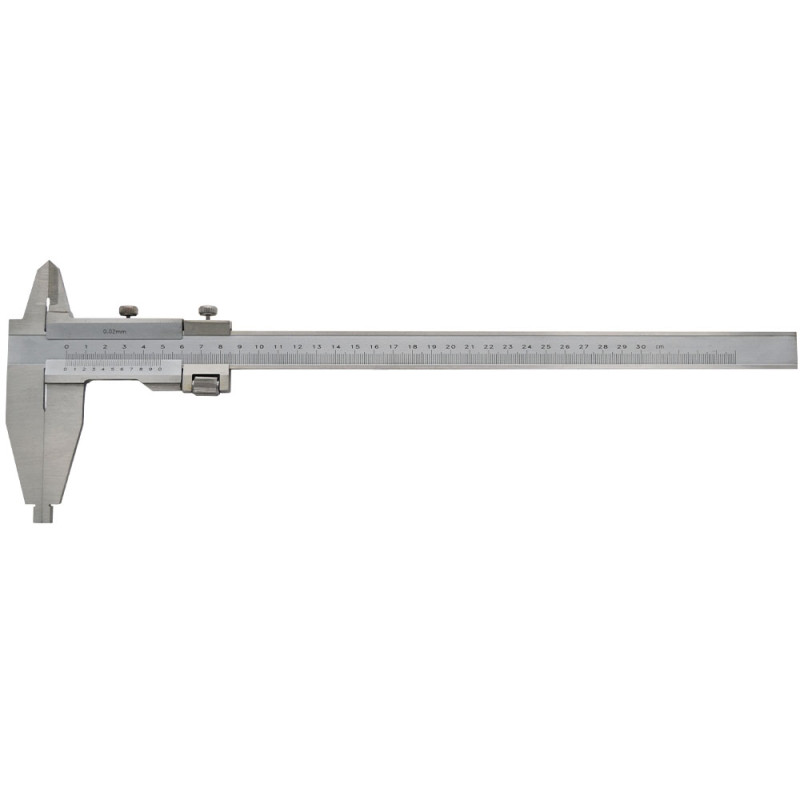

Pied à coulisse becs à pointe

1. Pourquoi ce pied à coulisse possède-t-il deux jeux de becs extérieurs ?

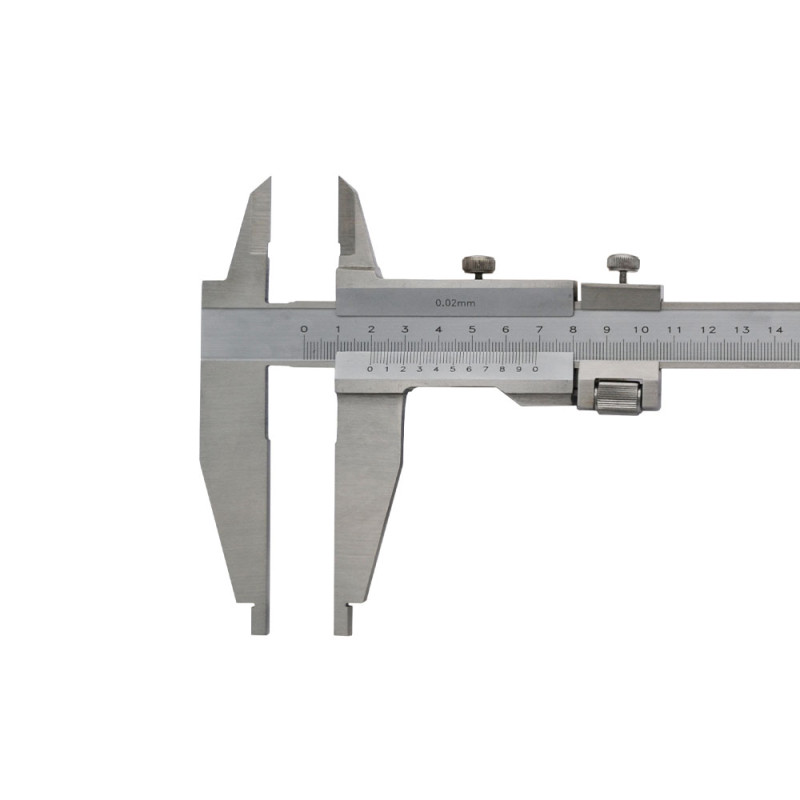

Les deux jeux de becs extérieurs offrent une double fonctionnalité : les becs inférieurs de 80 mm avec extrémités arrondies mesurent les dimensions intérieures dès 10 mm, tandis que les becs supérieurs pointus de 40 mm effectuent des mesures extérieures de précision et du traçage.

Cette configuration unique combine les avantages de plusieurs instruments en un seul. Les becs inférieurs arrondis s'insèrent dans les alésages, perçages ou logements internes à partir de 10 mm de diamètre, contrairement aux pieds à coulisse classiques dont les petits becs mesurent généralement des dimensions intérieures plus grandes. Cette caractéristique est particulièrement utile pour contrôler des alésages de petits roulements, bagues, douilles ou perçages calibrés.

Les becs supérieurs à pointes fines, affûtés avec précision, permettent de mesurer des rainures étroites, gorges, ou tout élément nécessitant un accès par pointes. Ces mêmes becs servent également au traçage fin sur pièces métalliques : positionnez les pointes à la distance souhaitée, bloquez avec la vis, puis tracez en faisant glisser les pointes sur la surface. Cette polyvalence élimine le besoin de posséder séparément un pied à coulisse classique, un compas d'intérieur et une pointe à tracer pour de nombreuses opérations d'atelier.

2. Quelle est la capacité minimale de mesure intérieure de cet instrument ?

Les becs inférieurs arrondis permettent de mesurer des dimensions intérieures à partir de 10 mm, offrant ainsi une capacité d'accès à des alésages plus petits que les pieds à coulisse standards.

Sur un pied à coulisse à becs croisés classique, les petits becs inversés mesurent généralement des dimensions intérieures à partir de 15-20 mm selon les modèles, en raison de leur épaisseur et géométrie. Ce modèle à becs arrondis descend jusqu'à 10 mm, élargissant considérablement son champ d'application. Cette capacité intéresse particulièrement les ateliers travaillant sur de petites pièces mécaniques : roulements miniatures (série 60x avec alésages de 10-15 mm), douilles de précision, paliers lisses, ou perçages calibrés de faible diamètre.

Pour mesurer correctement un alésage de 10 mm, insérez les extrémités arrondies des becs inférieurs dans le trou, positionnez l'instrument perpendiculairement à l'axe du perçage, puis écartez progressivement jusqu'à obtenir le contact avec les parois. Le réglage fin permet d'approcher la cote exacte sans forcer. Attention : cette mesure concerne uniquement les dimensions intérieures accessibles depuis l'ouverture ; pour des alésages plus profonds avec épaulements, un autre instrument (alésomètre, micromètre d'intérieur) sera nécessaire. La plage maximale atteint 300 mm pour les mesures extérieures et intérieures.

3. Comment utiliser correctement les becs à pointes pour le traçage ?

Réglez les becs à pointes à la distance souhaitée, bloquez fermement avec la vis de blocage, puis déplacez l'instrument sur la pièce en maintenant une pression constante pour tracer une ligne parallèle ou un report de cote.

Le traçage avec un pied à coulisse à pointes remplace avantageusement le compas à verge pour certaines opérations. Pour tracer une ligne parallèle à un bord : positionnez la règle du pied à coulisse contre le bord de référence, réglez la distance souhaitée entre pointe et bord, bloquez solidement, puis faites glisser l'instrument le long du bord en appuyant légèrement sur la pointe supérieure. Cette technique permet de tracer des lignes parallèles pour délimiter des zones d'usinage, positionner des perçages ou marquer des repères.

Pour reporter une cote entre deux points : mesurez la distance avec les pointes, bloquez, puis positionnez une pointe au point de départ du report et marquez l'autre point avec la seconde pointe. Les pointes affûtées laissent des marques fines et précises sur acier, aluminium ou laiton. Évitez toutefois d'exercer une pression excessive qui userait prématurément les pointes ou marquerait trop profondément les surfaces finies. Pour les surfaces très dures (aciers trempés), privilégiez une pointe à tracer dédiée. Nettoyez les pointes après traçage pour éliminer bavures et résidus métalliques.

4. Ce pied à coulisse est-il adapté pour mesurer des engrenages ou filetages ?

Les becs à pointes permettent certaines mesures sur engrenages (diamètre primitif approché) mais pour des mesures normalisées précises d'engrenages ou de filetages, des instruments spécialisés sont recommandés.

En théorie, les pointes fines peuvent s'insérer entre les dents d'un engrenage pour mesurer le diamètre sur piges (méthode approximative du diamètre primitif). Cependant, cette mesure reste indicative car la géométrie exacte des pointes n'est pas normalisée comme celle des piges cylindriques dédiées. Pour contrôler rigoureusement un engrenage, on utilise un pied à coulisse spécial pour dents d'engrenage avec pointes angulaires calibrées, ou des micromètres d'engrenage avec touches adaptées.

Pour les filetages, les pointes peuvent vérifier le diamètre extérieur d'un filetage mâle ou le diamètre intérieur d'un taraudage, mais pas le diamètre sur flancs (diamètre moyen) qui détermine la conformité ISO. Cette mesure nécessite un micromètre avec touches à trois pointes ou des piges de contrôle selon normes. Les pointes de ce pied à coulisse servent donc plutôt pour des contrôles rapides non critiques, des vérifications d'usure grossière, ou des mesures préliminaires avant contrôle fin avec instruments spécialisés. Si votre activité nécessite des mesures fréquentes d'engrenages ou filetages selon normes, investissez dans l'outillage dédié.

5. Quelle précision peut-on attendre avec ce pied à coulisse becs à pointe ?

Avec une lecture au 0,02 mm (1/50e) sur vernier monobloc et conforme DIN 862, ce pied à coulisse offre une précision adaptée au contrôle qualité standard et à l'usinage de pièces avec tolérances courantes de ±0,05 mm et au-delà.

La précision de lecture de 0,02 mm représente le plus petit incrément lisible sur le vernier. En conditions idéales (opérateur expérimenté, pièce propre et stable, température contrôlée), l'incertitude de mesure se situe généralement autour de ±0,02 à ±0,05 mm selon la capacité et les conditions d'utilisation. Cette précision convient pour contrôler des pièces usinées standard en mécanique générale, ajustage, maintenance ou assemblage.

La conformité DIN 862 garantit que l'instrument respecte des tolérances strictes de fabrication : planéité des faces de mesure, perpendicularité des becs, qualité du vernier, dureté des matériaux. Cette norme définit également les erreurs maximales tolérées pour chaque classe de précision. Un instrument conforme DIN 862 classe I (la plus exigeante) présente des erreurs inférieures à celles de classe II. Vérifiez la classe indiquée sur votre modèle. Pour des mesures micrométriques nécessitant 0,01 mm ou mieux (usinage de haute précision, roulements, ajustements serrés), préférez un micromètre. Pour usage professionnel avec exigences ISO 9001, prévoyez un étalonnage annuel pour garantir la traçabilité métrologique.

6. Comment entretenir les pointes de ce pied à coulisse ?

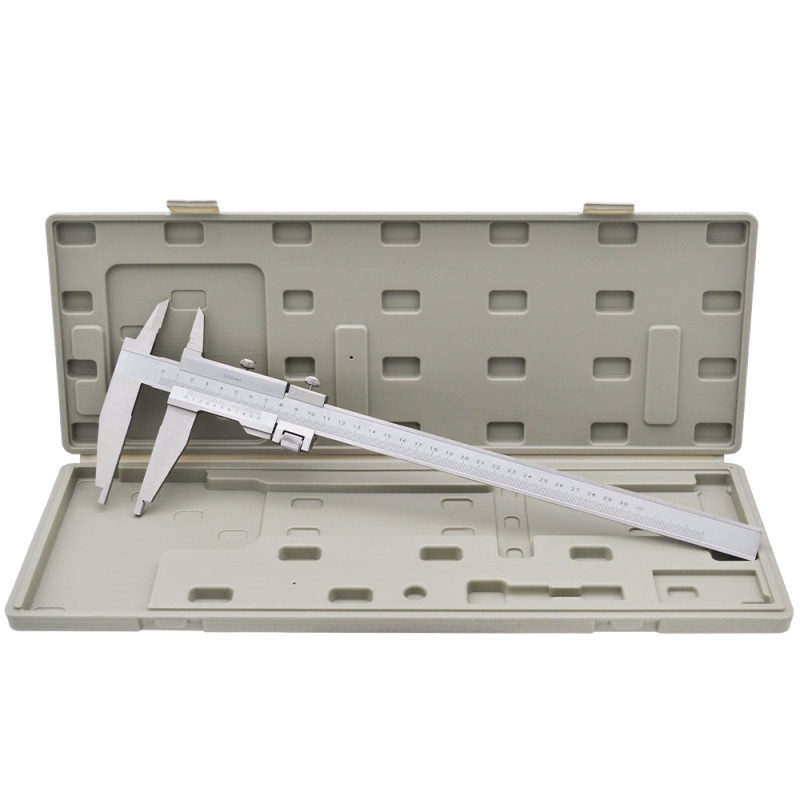

Protégez les pointes des chocs et bavures, nettoyez-les après chaque utilisation, évitez les efforts de traçage excessifs, et stockez toujours l'instrument dans son coffret pour préserver leur affûtage.

Les pointes fines constituent l'élément le plus fragile de cet instrument. Toute déformation, émoussement ou bavure sur les pointes compromet la précision des mesures et la qualité des tracés. Après utilisation, inspectez visuellement l'état des pointes : elles doivent rester parfaitement affûtées et sans dommage visible. Nettoyez-les avec un chiffon doux pour éliminer copeaux métalliques, poussières et traces de liquide de coupe.

Si les pointes s'émoussent légèrement, un réaffûtage délicat par un atelier spécialisé peut les restaurer, mais cette opération modifie la géométrie et peut affecter la traçabilité métrologique. Mieux vaut prévenir que guérir : ne jamais laisser tomber l'instrument, ne pas forcer lors du traçage sur surfaces très dures, ne pas utiliser comme outil de piquage ou pointeau. Les becs arrondis inférieurs sont plus robustes mais nécessitent aussi une manipulation soignée. Lors du rangement, assurez-vous que les pointes ne touchent pas les parois du coffret ou d'autres outils. Appliquez occasionnellement une fine couche d'huile de protection anticorossion sur les surfaces métalliques, en essuyant l'excédent. Un entretien rigoureux prolonge significativement la durée de vie et préserve la précision.

Micron France propose le pied à coulisse à becs à pointe de capacité 300mm avec des becs principaux de 80mm, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, Micron France propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse pour vous aider à réaliser des mesures plus compliquées.
