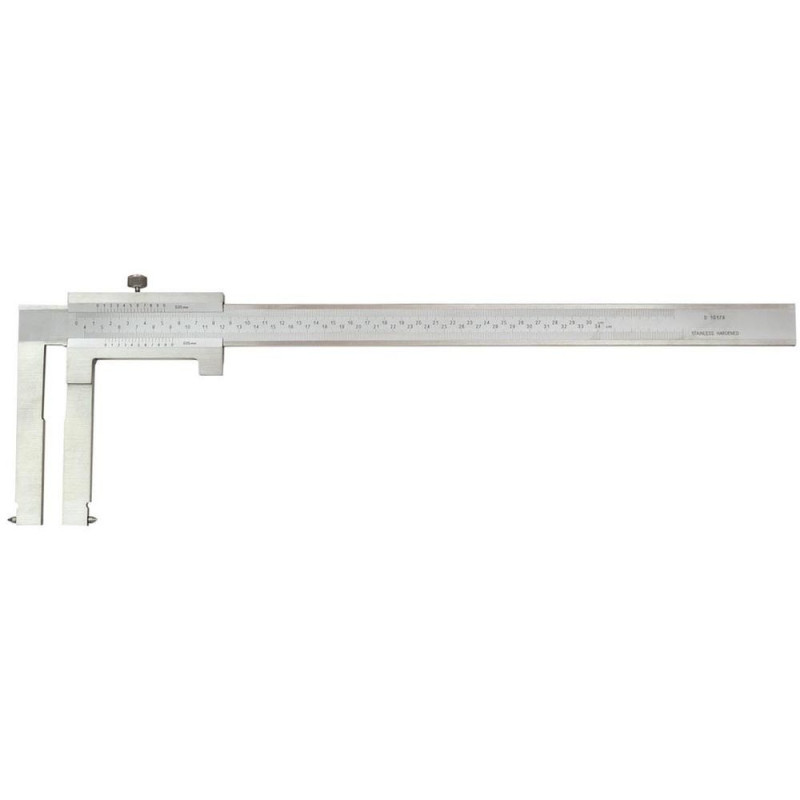

Pied à coulisse pour tambour de frein

1. Pourquoi opter pour un pied à coulisse spécifique pour les tambours de frein plutôt qu'un modèle standard ?

Le pied à coulisse pour tambour de frein est conçu spécifiquement pour mesurer les diamètres intérieurs de tambours sans démontage complet du système de freinage, avec une géométrie de becs adaptée aux contraintes d'accès et dimensions typiques des tambours automobiles (200-600 mm).

Les pieds à coulisse standard à becs croisés classiques présentent des limitations critiques pour mesurer tambours de frein : becs intérieurs trop courts (40-50 mm maximum) ne permettent pas d'accéder au fond du tambour à travers l'ouverture centrale limitée, capacité maximale souvent insuffisante (150-300 mm) alors que les tambours de poids lourds ou véhicules anciens dépassent fréquemment 400 mm de diamètre, géométrie non optimisée pour insertion dans l'espace contraint entre le tambour et les composants de freinage.

Le modèle spécialisé intègre des becs allongés spécialement profilés pour s'insérer axialement dans le tambour et atteindre la surface de friction interne, une capacité étendue (300-600 mm) couvrant l'ensemble des véhicules légers, utilitaires et poids lourds, et une robustesse renforcée pour usage intensif en environnement atelier parfois sévère (projections huile, poussières frein, manipulations fréquentes). En contrôle technique automobile, garages et ateliers de maintenance flottes, cet instrument permet vérification rapide conformité dimensionnelle tambours sans perte de temps démontage/remontage complet. La mesure précise du diamètre d'usure détermine si le tambour reste dans tolérances constructeur ou nécessite remplacement pour garantir sécurité freinage. Investissement indispensable pour professionnels automobile effectuant entretien et contrôle systèmes de freinage.

2. Comment mesurer correctement le diamètre d'un tambour de frein avec cet instrument ?

Pour mesurer correctement : insérez les becs axialement dans le tambour en positionnant l'instrument perpendiculairement à l'axe de rotation, écartez progressivement jusqu'à contact léger avec la surface interne sur un diamètre, puis lisez au vernier en comparant avec le diamètre nominal constructeur.

Préparation : nettoyez soigneusement la surface interne du tambour pour éliminer poussière de garniture, dépôts carbonés et huile qui fausseraient le contact. Assurez-vous que le tambour est à température ambiante.

Technique : insérez les becs dans l'ouverture centrale, perpendiculairement à l'axe de rotation (angle critique pour précision). Écartez progressivement jusqu'à contact ferme sans excès. Effectuez la mesure en 3 positions espacées à 120° car l'usure peut être irrégulière (ovalisation, déformation thermique). Notez la valeur maximale mesurée qui représente le diamètre d'usure le plus critique.

Interprétation : comparez avec le diamètre nominal neuf (documentation constructeur ou moulé sur le tambour). La différence indique l'usure totale. Consultez les tolérances : typiquement 2-3 mm d'usure maximale admissible. Au-delà, le tambour doit être remplacé car la réduction d'épaisseur compromet efficacité freinage et augmente risque surchauffe/fissuration. Pour essieux avec tambours jumelés, mesurez les deux côtés et vérifiez symétrie.

3. Quelle est la précision réelle nécessaire pour le contrôle des tambours de frein ?

La précision de lecture au 0,05 mm est largement suffisante pour contrôler l'usure des tambours, les tolérances constructeurs se situant généralement entre 0,5 et 2 mm d'usure maximale admissible, soit 10 à 40 fois la résolution de l'instrument.

En maintenance automobile, les exigences de précision diffèrent des tolérances d'usinage serré. Les constructeurs spécifient un diamètre maximal d'usure admissible généralement 2-3 mm supérieur au nominal. Exemple : tambour nominal Ø254 mm, usure maximale Ø257 mm.

La lecture au 0,05 mm permet de détecter avec certitude si le tambour approche ou dépasse la limite. Avec une marge de 2-3 mm, la résolution offre un ratio de précision 1:40 à 1:60, largement confortable pour décision de remplacement. Même une précision au 0,1 mm suffirait techniquement.

Les modèles digitaux au 0,01 mm offrent une précision 5 fois supérieure, utile pour documentation traçable en contrôle qualité ISO, mais le modèle mécanique 0,05 mm à répond parfaitement aux besoins quotidiens. L'investissement mécanique offre meilleur rapport qualité/prix/durabilité pour usage intensif sans gestion batteries ni risque panne électronique. La robustesse mécanique garantit fiabilité à long terme en conditions atelier réelles.

4. Ce pied à coulisse convient-il également pour d'autres mesures en garage automobile ?

Bien que spécialisé pour tambours de frein, cet instrument peut mesurer tout diamètre intérieur dans sa gamme de capacité (300-600 mm) : alésages de cylindres grands moteurs, diamètres intérieurs de paliers, vérification de circularité de pièces tubulaires, contrôle d'entretoises ou bagues.

En atelier automobile, la polyvalence augmente la rentabilité. Applications complémentaires : vérification diamètre intérieur de roulements de roues, contrôle circularité d'alésages direction/suspension, mesure diamètres tubes d'échappement ou admission. Applications mécanique industrielle : contrôle cylindres hydrauliques/pneumatiques, mesure alésages de boîtiers de roulements, vérification pièces tubulaires usinées.

Attention aux limitations : la géométrie spécialisée des becs rend certaines mesures moins pratiques qu'avec un pied standard. Pour mesures extérieures fréquentes, un second instrument reste recommandé.

Pour atelier polyvalent, constituer un ensemble complémentaire : ce pied spécial tambours pour diamètres intérieurs grands (200-600 mm), un pied standard becs croisés 150-300 mm pour mesures courantes, un micromètre 0-25 mm pour contrôles précis épaisseur disques/plaquettes. Cette trousse couvre 90% des besoins métrologie d'un garage professionnel.

5. Quelles sont les capacités disponibles et comment choisir la bonne ?

Trois capacités sont disponibles : 300 mm pour véhicules légers standards, 500 mm pour utilitaires et certains poids lourds, 600 mm pour poids lourds et applications industrielles. Choisir selon le diamètre maximal des tambours de votre parc de véhicules, avec marge de sécurité.

Capacité 300 mm : couvre véhicules légers (automobiles, petits utilitaires type Kangoo, Berlingo, Transit). Tambours typiques Ø200-280 mm. Idéal garage généraliste VL. Poids modéré, manipulation aisée.

Capacité 500 mm : véhicules utilitaires moyens (fourgons Master, Sprinter, Daily), certains poids lourds légers (19 tonnes). Tambours jusqu'à Ø450 mm. Recommandé pour atelier flottes mixtes VL + VUL, ou activité poids lourds occasionnelle. Plus polyvalent mais plus lourd.

Capacité 600 mm : ateliers spécialisés poids lourds (semi-remorques, bus, autocars, engins de chantier, matériel agricole). Tambours grands diamètres jusqu'à Ø550 mm. Instrument professionnel lourd nécessitant manipulation à deux mains. Justifié si activité poids lourds significative.

Critères de décision : analysez votre répartition d'activité. Si >90% VL, la 300 mm suffit. Si parc mixte avec 20-30% utilitaires, la 500 mm évite de posséder deux instruments. Si activité poids lourds confirmée, la 600 mm est indispensable. En cas de doute, privilégiez capacité supérieure.

6. Quel entretien spécifique prévoir pour cet instrument utilisé en environnement automobile ?

En usage automobile, nettoyer systématiquement les becs après chaque série de mesures pour éliminer poussières de garniture et résidus graisseux, vérifier régulièrement l'absence de jeu dans le coulisseau, ranger dans le coffret à l'abri de l'humidité, et faire étalonner annuellement si soumis à ISO.

Poussières de garniture : extrêmement abrasives, elles s'incrustent dans les surfaces de contact. Après chaque utilisation, essuyez les becs avec chiffon légèrement imbibé de dégraissant type nettoyant frein, puis séchez. Ne jamais utiliser d'air comprimé qui projette particules dans les mécanismes.

Projections huile/graisse : nettoyage hebdomadaire avec dégraissant suivi de rinçage alcool isopropylique, séchage complet, puis très fine couche d'huile légère sur règle et coulisseau (éviter excès).

Chocs mécaniques : toujours remettre dans le coffret immédiatement après usage. Un choc peut désaligner les becs ou créer un jeu, faussant les mesures. En cas de chute, vérifier avec cale étalon.

Stockage : conserver le coffret dans armoire fermée, à distance de zones de soudure, ponts élévateurs, ou machines vibrantes. Température stable, humidité contrôlée. Attention condensation en hiver dans garages non chauffés.

Étalonnage : pour contrôle technique ou ISO 9001, étalonnage annuel certificat traçable obligatoire. Sinon, vérification annuelle avec cale étalon confirme précision maintenue.
