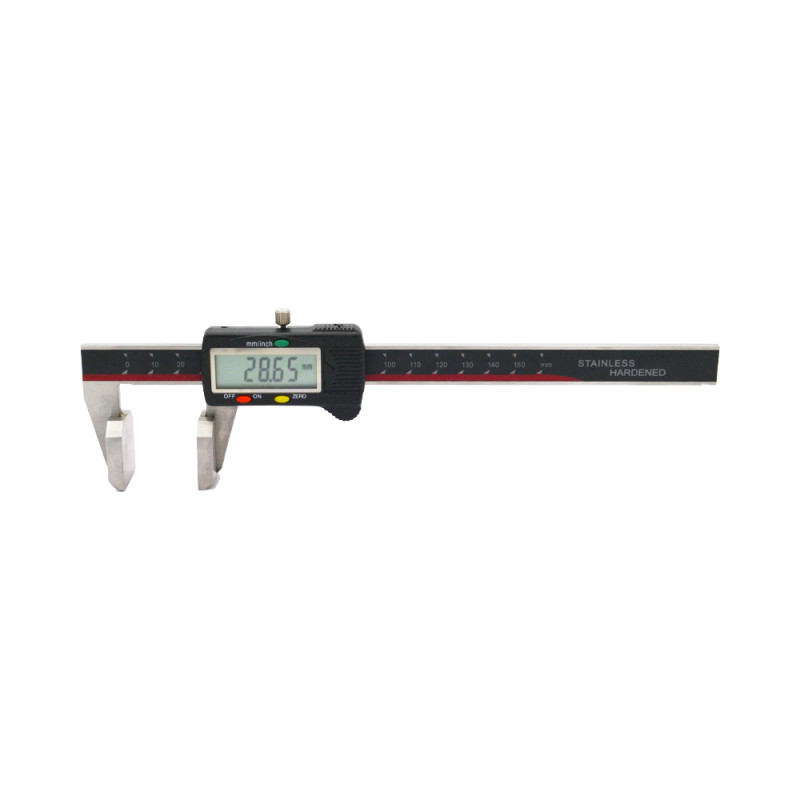

PAC Digital à Bec large

1. En quoi les becs larges croisés diffèrent-ils des becs standard et quels avantages apportent-ils ?

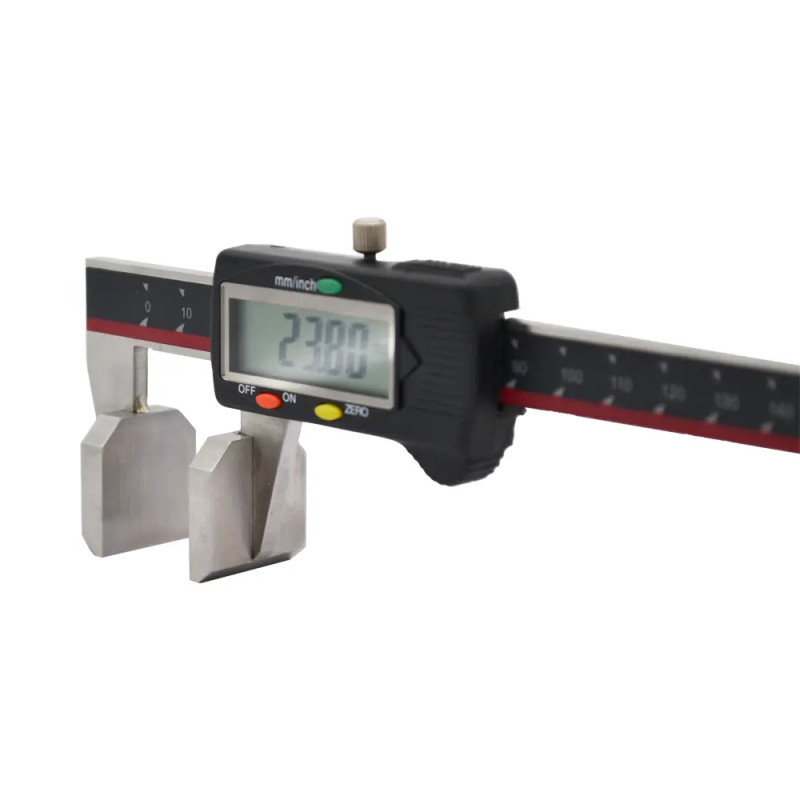

Les becs larges croisés de ce pied à coulisse offrent une surface de contact significativement plus importante que les becs standard, ce qui présente plusieurs avantages décisifs pour certaines applications métrologiques. Cette largeur accrue permet d'obtenir une meilleure stabilité lors de la prise de mesure, particulièrement sur des alésages de grand diamètre où des becs fins auraient tendance à basculer ou à ne pas assurer un contact franc avec la surface. La répartition de la pression sur une plus grande surface évite également de marquer ou d'endommager les pièces tendres comme l'aluminium ou les matériaux plastiques usinés. Les becs larges facilitent aussi le positionnement perpendiculaire dans les gorges profondes où la visibilité est réduite, car leur largeur assure un appui plus stable qui limite les erreurs de mesure liées à un mauvais alignement. Cette configuration est particulièrement appréciée dans l'usinage de pièces moyennes à grandes dimensions où la robustesse du contact prime sur la finesse d'accès.

2. Pour quels types de mesures intérieures ce pied à coulisse à becs larges est-il particulièrement recommandé ?

Ce pied à coulisse à becs larges excelle dans la mesure d'alésages de moyennes et grandes dimensions typiquement rencontrés dans l'industrie mécanique, comme les diamètres intérieurs de bagues, de douilles, de cylindres hydrauliques ou de corps de pompe. Il est également très adapté pour contrôler les largeurs de gorges internes profondes où une bonne surface d'appui est nécessaire pour garantir la stabilité de la mesure, comme les gorges de joint ou les rainures de circlip sur des pièces de diamètre moyen. L'industrie automobile l'utilise fréquemment pour vérifier les alésages de moyeux, les logements de roulement ou les entraxes sur des pièces de transmission. Dans l'usinage général, il permet de contrôler rapidement les dimensions intérieures de pièces tournées ou fraisées sans craindre que des becs trop fins ne marquent les surfaces ou ne basculent pendant la mesure. Sa capacité à maintenir un contact stable fait également de cet instrument un excellent choix pour les mesures répétitives en contrôle qualité où la reproductibilité des résultats est essentielle.

3. La précision de 0,01 mm est-elle maintenue malgré la largeur accrue des becs ?

Oui, la précision de lecture de 0,01 mm reste totalement garantie car elle dépend de la qualité du système de mesure électronique intégré et de la rectitude de la règle graduée, non de la largeur des becs. La conception à becs larges n'affecte en rien la résolution de l'afficheur digital ni la précision mécanique de l'instrument. Cependant, pour maintenir cette précision dans la pratique, il est important de respecter certaines bonnes pratiques spécifiques aux becs larges : le positionnement doit être rigoureusement perpendiculaire à l'axe de mesure car toute inclinaison entraînerait une erreur de cosinus amplifiée par la longueur des becs, la propreté des surfaces de contact est primordiale car la plus petite particule coincée entre le bec large et la pièce fausserait immédiatement la mesure, et la force de serrage doit être modérée et constante pour éviter toute déformation élastique des becs ou de la pièce mesurée. La vis de blocage intégrée permet de figer la mesure de manière fiable, ce qui est particulièrement utile lorsqu'on doit lire l'afficheur après avoir retiré l'instrument d'une zone d'accès difficile.

4. Peut-on utiliser ce pied à coulisse pour des mesures extérieures ou est-il exclusivement conçu pour l'intérieur ?

LCe pied à coulisse possède des becs croisés, ce qui signifie qu'il est capable d'effectuer aussi bien des mesures intérieures que des mesures extérieures, exactement comme un pied à coulisse standard. Les becs supérieurs servent aux mesures extérieures tandis que les becs inférieurs larges sont optimisés pour les mesures intérieures. Cependant, la largeur accrue des becs présente à la fois des avantages et des limitations : pour les mesures extérieures, les becs larges offrent une excellente stabilité sur des pièces de grande taille et permettent un contact franc qui facilite le positionnement perpendiculaire, mais ils peuvent s'avérer moins pratiques que des becs standard fins pour mesurer de petites pièces délicates ou pour accéder à des zones étroites où l'encombrement des becs larges pourrait gêner. L'instrument reste donc parfaitement polyvalent pour les mesures intérieures et extérieures, mais son domaine d'excellence se situe clairement dans les mesures intérieures de moyennes à grandes dimensions où ses becs larges apportent une stabilité et une fiabilité supérieures.

5. Comment entretenir correctement les becs larges pour préserver la précision de l'instrument dans le temps ?

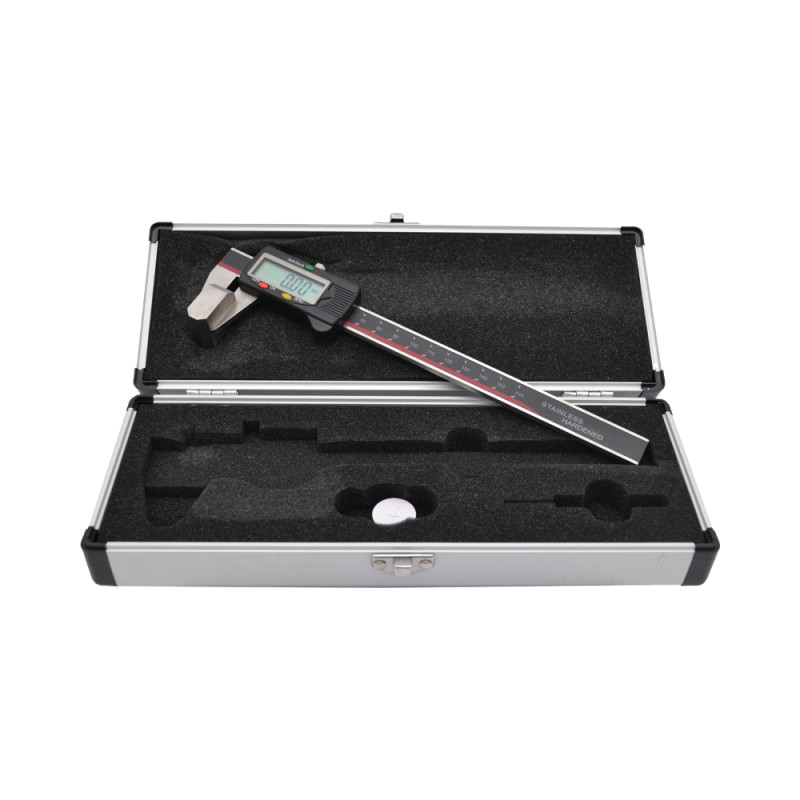

L'entretien des becs larges nécessite une attention particulière car leur surface de contact plus importante les rend plus exposés à l'accumulation de salissures qui pourraient fausser les mesures. Après chaque série de mesures, nettoyez soigneusement les surfaces de contact des becs avec un chiffon doux non pelucheux légèrement imbibé d'alcool isopropylique pour éliminer les résidus d'huile, de graisse ou de poussière métallique. Vérifiez régulièrement l'état des becs en les fermant complètement à la lumière : aucune fente lumineuse ne doit être visible entre les surfaces de contact, signe que les becs sont parfaitement plans et parallèles. Si vous travaillez sur des pièces en matériaux abrasifs ou si vous effectuez de nombreuses mesures quotidiennes, inspectez les becs plus fréquemment pour détecter toute trace d'usure ou de rayure qui pourrait compromettre la précision. Rangez systématiquement l'instrument dans son coffret rigide après usage pour protéger les becs larges des chocs qui pourraient les déformer. Évitez absolument de forcer l'instrument dans des alésages trop petits ou de l'utiliser comme levier, car les becs larges exercent plus de force sur la mécanique interne que des becs fins et pourraient se dérégler plus rapidement en cas de maltraitance.

MicronFrance propose le pied à coulisse digital jauge ronde, présent dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 4 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.

Vous pourriez également être intéressés par la mesure des angles avec un rapporteur d'angle digital, MicronFrance dispose également d'une gamme à votre disposition.
