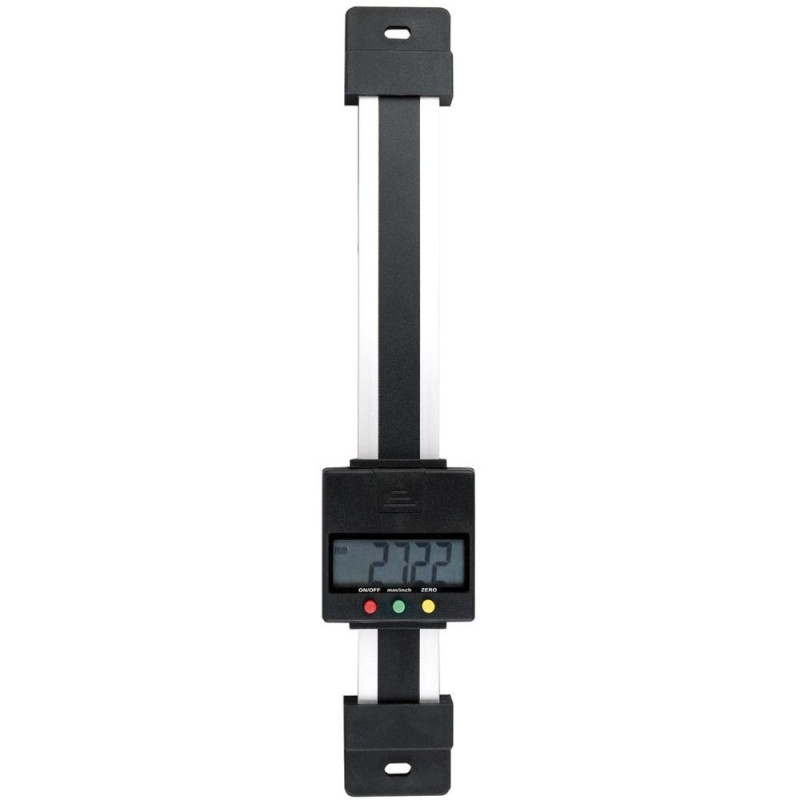

Règle digitale verticale

1. Quelle est la différence entre une règle digitale verticale et un pied à coulisse classique ?

La règle digitale verticale (ou pied à coulisse de hauteur) est conçue pour mesurer des hauteurs de pièces posées sur un marbre ou une surface de référence plane, contrairement au pied à coulisse classique qui mesure des dimensions entre deux becs. Elle dispose d'un socle stable qui se pose à plat et d'un curseur vertical équipé d'un bec de mesure ou d'un palpeur. Ce design permet de tracer des lignes parallèles, de contrôler des hauteurs d'épaulements, de vérifier des alignements, et de mesurer la hauteur de pièces par rapport à une référence. C'est l'outil indispensable en traçage, ajustage et contrôle dimensionnel vertical.

2. Pour quelles applications professionnelles cette règle verticale est-elle utile?

La règle digitale verticale est essentielle dans plusieurs domaines : traçage de pièces mécaniques (lignes parallèles à une hauteur précise pour usinage), contrôle de hauteurs d'épaulements sur pièces usinées, vérification de planéité et d'alignement de surfaces sur marbre, ajustage et montage en mécanique de précision, contrôle qualité des hauteurs de pièces en série, outillage et fabrication de gabarits, et toutes les opérations nécessitant une mesure verticale par rapport à un plan de référence. Elle remplace avantageusement les jauges de hauteur mécaniques à vernier, offrant une lecture digitale immédiate et sans erreur d'interprétation.

3. Ce modèle conserve-t-il les mêmes fonctions digitales qu'un pied à coulisse standard ?

Oui, la règle digitale verticale intègre toutes les fonctionnalités digitales essentielles : affichage LCD numérique clair, fonction de remise à zéro flottante (ABS/INC) permettant de définir n'importe quelle position comme origine (très utile pour mesurer des écarts de hauteur entre pièces), conversion instantanée mm/pouces, extinction automatique, et précision comparable aux pieds à coulisse (généralement ±0,02 à ±0,03 mm). Certains modèles peuvent également disposer d'une sortie de données (SPC) pour connexion à un système de contrôle statistique.

4. Quelle capacité choisir pour mes besoins ?

Le choix dépend de la hauteur maximale des pièces que vous devez mesurer ou tracer. La capacité 150 mm convient pour les petites pièces de mécanique de précision, l'horlogerie, les petits outillages et le traçage de pièces basses. La 200 mm est adaptée à la mécanique générale, l'ajustage courant et les pièces de taille moyenne. La 300 mm s'adresse aux grandes pièces industrielles, chaudronnerie, et contrôle de pièces hautes. Privilégiez toujours une capacité supérieure de 20-30% à vos pièces habituelles pour conserver une marge de manœuvre confortable et permettre l'utilisation sur des pièces plus grandes à l'avenir.

5. Cette règle verticale nécessite-t-elle un marbre de traçage pour être utilisée correctement ?

Pour des mesures précises et fiables, il est fortement recommandé d'utiliser cette règle verticale sur un marbre de traçage ou une surface de référence parfaitement plane et stable (table de contrôle, plateau rectifié). Le socle de la règle doit reposer sur une surface rigoureusement plane pour garantir la perpendicularité et la justesse des mesures. Sur une surface quelconque ou déformée, les mesures seront faussées. Pour les opérations de traçage moins critiques en atelier, une surface usinée plane peut suffire, mais pour le contrôle qualité et la métrologie, un marbre de contrôle normalisé est indispensable. Le marbre sert également de référence zéro pour toutes vos mesures de hauteur.

MicronFrance propose la règle digitale verticale, présente dans sa gamme générale de pieds à coulisse, rubrique métrologie.

Cette gamme comporte 3 entrées : le pied à coulisse digital, le pied à coulisse mécanique, le pied à coulisse spécial. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.
