Pige de réglage pour micromètre extérieur

1. À quoi sert une pige de réglage pour micromètre et en quoi diffère-t-elle d'une cale-étalon classique ?

La pige de réglage sert à contrôler et modifier le zéro d'un micromètre d'extérieur sur l'ensemble de sa capacité de mesure, tandis que les cales étalons sont principalement utilisées pour l'étalonnage en laboratoire.

Une cale-étalon (classe 0 ou 1) est un instrument de référence métrologique avec certificat COFRAC, utilisé pour l'étalonnage officiel annuel selon ISO 17025. Son prix est élevé (entre 50 et 150 € selon la catégorie) et elle présente une certaine fragilité (manipulation quotidienne déconseillée).

La pige de réglage est un outil de vérification quotidienne en atelier, plus robuste et économique. Elle permet au contrôleur de vérifier rapidement que son micromètre affiche la bonne valeur avant de commencer une série de mesures. Pour un micromètre 0-25 mm, la pige de 25 mm vérifie la position en bout de course, point le plus sensible aux dérives mécaniques.

Usage typique : Vérification quotidienne en début de poste (production intensive), hebdomadaire en laboratoire, systématique après choc ou chute du micromètre. Tolérance acceptable : ±2-3 µm. Au-delà, réglage ou étalonnage professionnel nécessaire.

La pige se range dans le coffret du micromètre pour vérifications rapides sans accès au jeu de cales étalons du laboratoire.

2. Comment utiliser correctement une pige de réglage 25 mm pour vérifier un micromètre 0-25 mm ?

La vérification s'effectue en insérant la pige entre les touches du micromètre et en contrôlant que l'affichage correspond exactement à 25,00 mm.

Procédure de vérification en 3 étapes

1. Nettoyage : Nettoyez la pige et les touches du micromètre avec un chiffon propre imbibé d'alcool isopropylique. Toute particule fausse la mesure.

2. Stabilisation thermique : Laissez la pige et le micromètre au repos 15-30 minutes à température d'atelier (20 °C ±2 °C). Un écart de 2 °C sur 25 mm génère environ 0,5 µm d'erreur due à la dilatation thermique.

3. Mesure : Insérez la pige entre les touches. Fermez avec le cliquet (2-3 clics, force 5-8 N). Lisez la valeur affichée sur le tambour. Le micromètre doit indiquer 25,00 mm (±0,002 à ±0,003 mm tolérable).

Interprétation : Si écart > ±3 µm, vérifiez l'absence de particules, la température, le serrage du cliquet. Si l'écart persiste, ajustement ou étalonnage professionnel nécessaire.

Fréquence : Quotidienne en production (100+ mesures/jour), hebdomadaire en usage occasionnel, systématique après choc.

3. Peut-on utiliser une pige de réglage 25 mm pour vérifier d'autres capacités de micromètres ?

Non, chaque capacité de micromètre nécessite une pige de réglage correspondant à sa dimension maximale : 25 mm pour 0-25 mm, 50 mm pour 25-50 mm, etc.

Une pige de 25 mm ne peut vérifier qu'un micromètre 0-25 mm en position de fin de course (25,00 mm affichés). Elle ne convient ni pour un micromètre 25-50 mm (qui mesure 25-50 mm, pas 0-25 mm), ni pour vérifier un micromètre 0-25 mm à mi-course (12-13 mm).

Pour un jeu complet de micromètres, il faut :

- Pige 25 mm → Micromètre 0-25 mm
- Pige 50 mm → Micromètre 25-50 mm

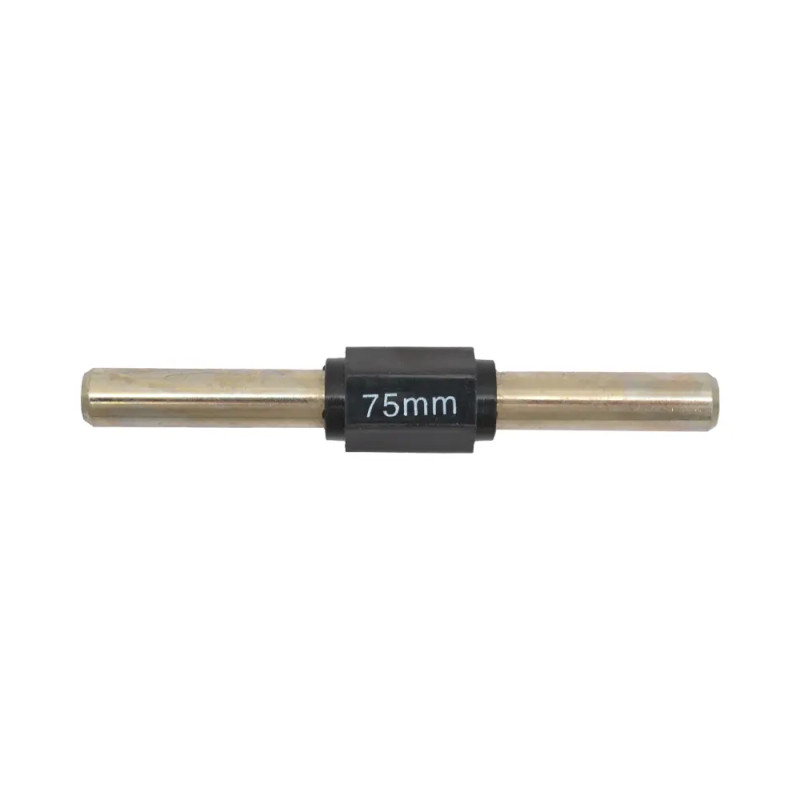

- Pige 75 mm → Micromètre 50-75 mm
- Pige 100 mm → Micromètre 75-100 mm

Certains ateliers utilisent des jeux de piges de réglage livrés en coffret (4-6 piges) pour vérifier rapidement tous leurs micromètres sans sortir les cales étalons du laboratoire.

Pour vérification occasionnelle, utiliser des cales étalons empilées (exemple : cale 10 mm + cale 15 mm = 25 mm), mais manipulation plus longue et moins pratique

4. Pour quels utilisateurs et contextes d'achat une pige de réglage est-il justifié ?

La pige de réglage est justifiée pour les contrôleurs en production série, les ateliers sans accès permanent aux cales étalons et la maintenance terrain.

Production série : Contrôleurs effectuant 100-500 mesures quotidiennes en automobile, aéronautique ou décolletage. Vérification rapide du micromètre en début de poste (2-3 minutes) sans accès au laboratoire métrologie. Détection précoce de dérives avant production de pièces non conformes.

Ateliers de sous-traitance : PME sans laboratoire métrologique dédié. La pige permet vérifications hebdomadaires autonomes entre étalonnages annuels COFRAC, garantissant fiabilité des contrôles qualité client.

Maintenance industrielle : Techniciens intervenant sur site avec micromètres portables. La pige dans le coffret permet vérification après transport ou choc accidentel avant mesures critiques.

Formations techniques : Écoles enseignant métrologie. Les élèves vérifient leurs micromètres avant TP sans mobiliser les cales étalons de référence du laboratoire (réservées à l'étalonnage annuel).

Investissement faible amorti dès la première détection de dérive évitant production de rebuts ou intervention SAV prématurée.
