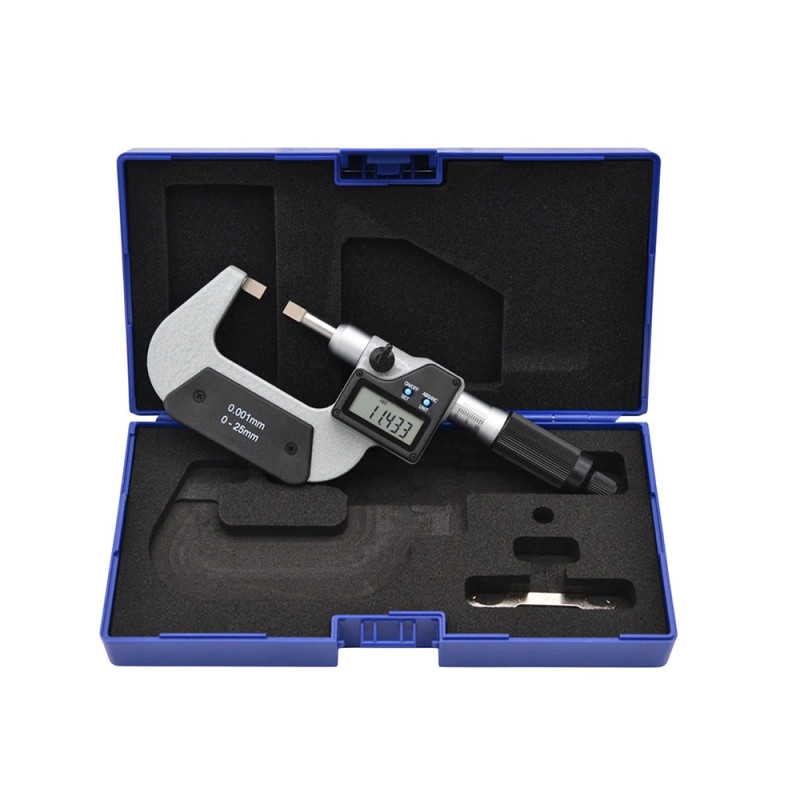

1. Qu'est-ce qu'un micromètre à touches couteau et pourquoi l'utiliser ?

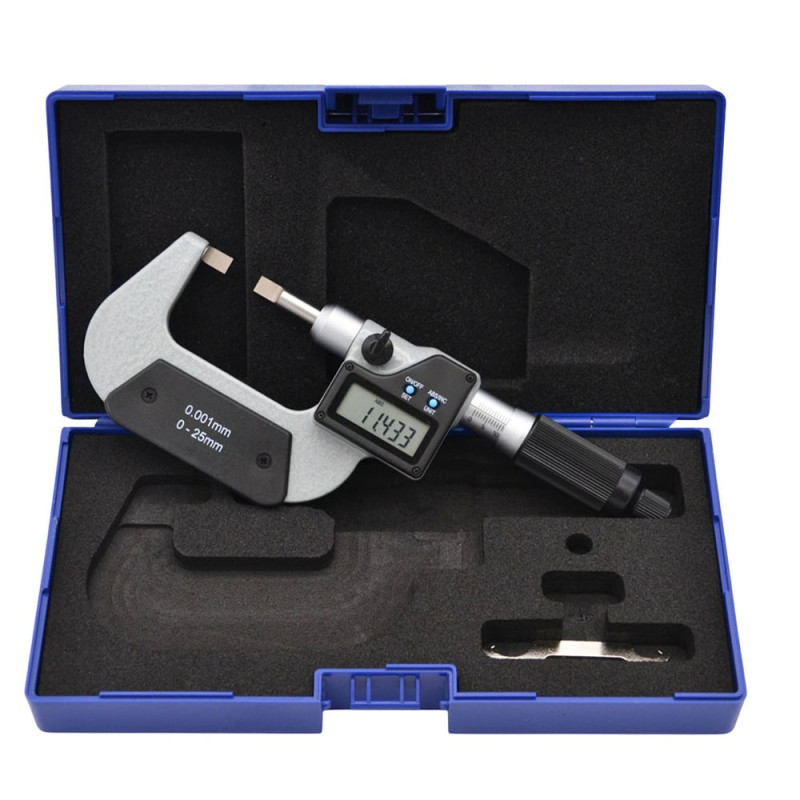

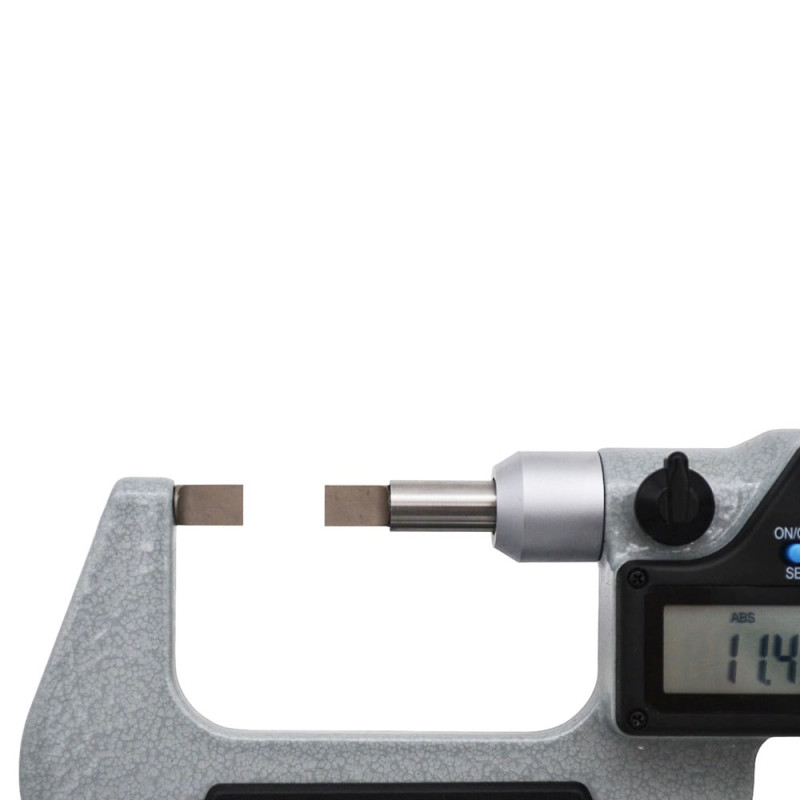

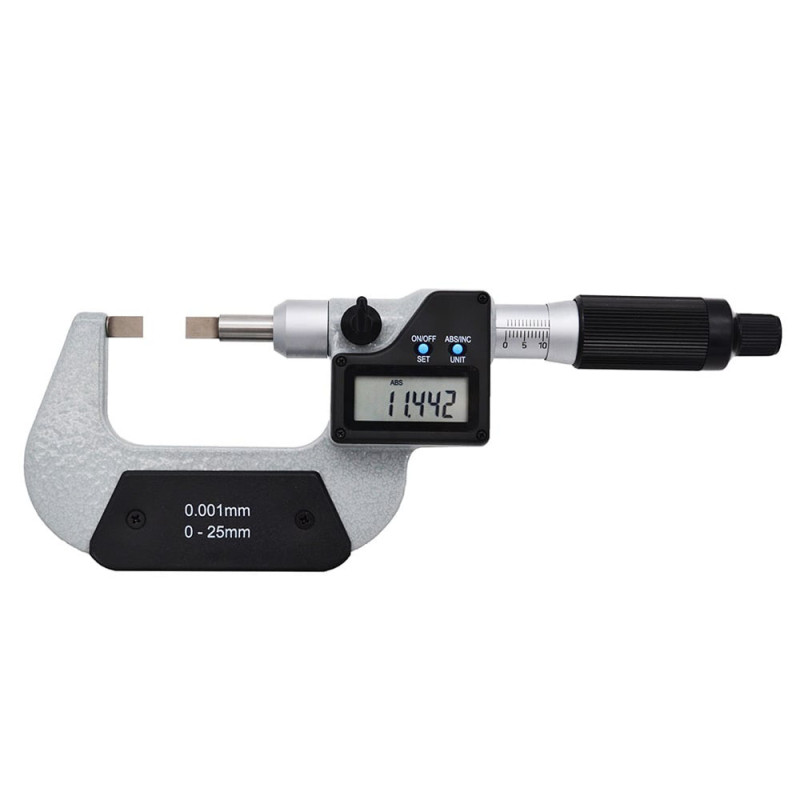

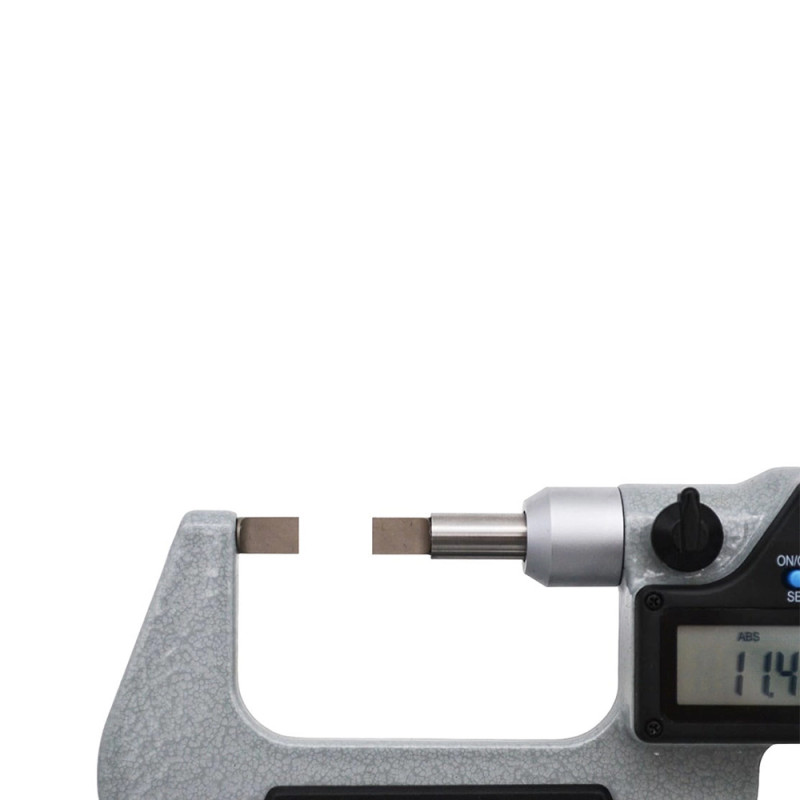

Un micromètre à touches couteau possède des touches rectangulaires fines (6 x 0,75 mm) au lieu de touches cylindriques. Cette forme permet d'accéder aux gorges étroites, rainures de clavetage et fonds de saignée. Les touches non rotatives maintiennent leur orientation pendant la mesure. Essentiel pour contrôler la largeur des gorges de joints toriques, rainures de circlips et dégagements d'outil.

Les micromètres classiques ont des touches cylindriques de 6,35 mm de diamètre. Elles ne peuvent pas pénétrer dans une gorge de 3 mm de large. Les touches couteau de 0,75 mm d'épaisseur accèdent aux gorges à partir de 1 mm. Leur forme rectangulaire contacte les flancs verticaux perpendiculairement. Les touches non rotatives restent parallèles pendant le serrage. Elles ne tournent pas comme certains modèles classiques. Cette stabilité garantit un positionnement correct au fond de gorge. Applications typiques : contrôle gorges joints toriques sur vérins hydrauliques, vérification rainures clavettes après fraisage, mesure dégagements filetage. La capacité 0-25 mm couvre la majorité des largeurs courantes en mécanique générale.

2. Comment mesurer correctement une gorge avec ce micromètre ?

Nettoyez la gorge pour éliminer copeaux et bavures. Placez les touches couteau dans la gorge en les centrant bien. Descendez délicatement vers le fond. Les touches doivent contacter simultanément les deux flancs au point le plus profond. Fermez progressivement jusqu'au contact sans forcer. Les touches fines peuvent fléchir sous pression excessive. Lisez la valeur affichée au 0,001 mm.

Positionnez le micromètre perpendiculairement à l'axe de la pièce. Introduisez les touches en les centrant sur la largeur. Ne contactez pas les arêtes d'entrée souvent chanfreinées. Sur les gorges longues, mesurez à plusieurs endroits répartis. La largeur peut varier de 0,01 à 0,03 mm entre entrée et fond. Notez les valeurs minimale et maximale. Pour les contrôles répétitifs, utilisez la fonction REL. Mesurez une pièce conforme et appuyez sur REL. L'affichage passe à zéro. Les pièces suivantes affichent directement l'écart. Cela permet d'accélérer le processus de tri avec une tolérance de plus ou moins 0,010 millimètres.

3. Les touches non rotatives sont-elles vraiment importantes ?

Oui, c'est crucial. Les touches non rotatives maintiennent leur orientation fixe pendant le serrage. Elles ne pivotent pas autour de l'axe. Cette stabilité garantit que les touches restent perpendiculaires aux flancs de gorge. Une rotation pourrait fausser la mesure de 0,05 à 0,15 mm en contactant les arêtes au lieu du fond.

Sur un micromètre classique, la broche peut légèrement tourner lors du serrage. Ce mouvement ne pose pas de problème sur surfaces cylindriques. Sur une gorge étroite, une rotation minime déplace le point de contact. Les touches peuvent toucher les arêtes supérieures au lieu des flancs verticaux. Les touches non rotatives restent solidaires dans une orientation fixe. Elles maintiennent le parallélisme pendant toute la course. C'est critique sur gorges profondes où le rapport profondeur/largeur dépasse 2:1. Par exemple une gorge de 3 mm large et 6 mm profonde. Les touches doivent descendre verticalement sans dévier. La conception non rotative garantit cette stabilité.

4. Les fonctions ABS/REL sont-elles utiles pour les gorges ?

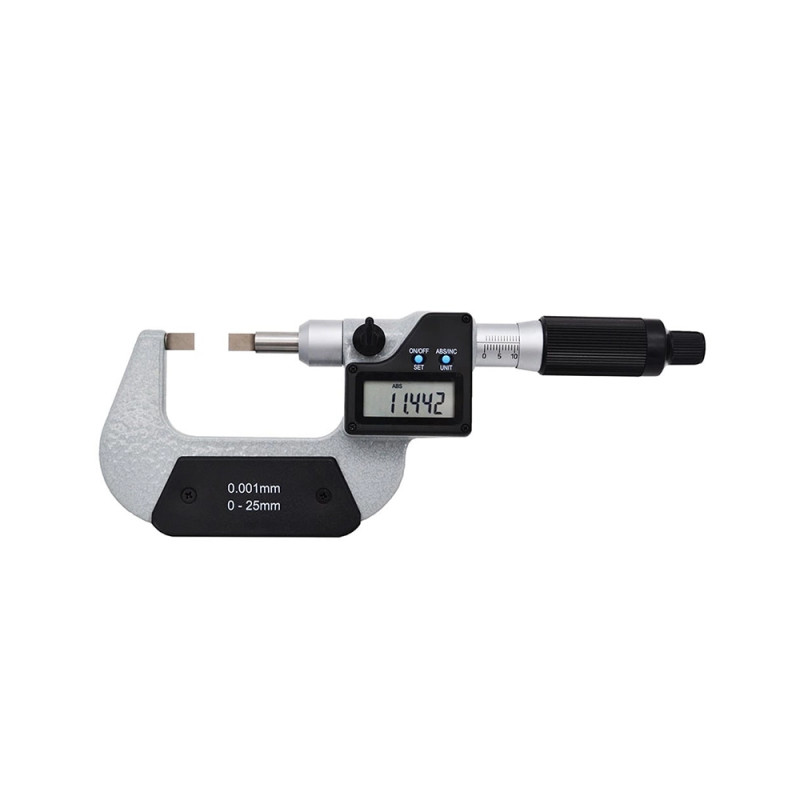

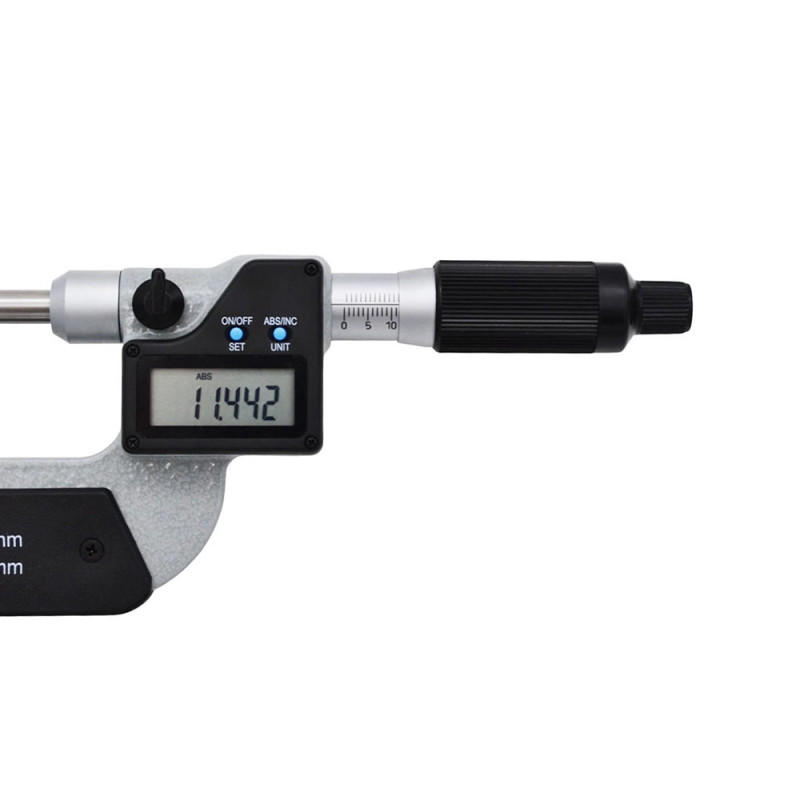

Très utiles. La fonction REL transforme le micromètre en comparateur digital. Mesurez une gorge conforme à 5,000 mm puis appuyez REL. L'affichage passe à zéro. Les pièces suivantes affichent directement l'écart : +0,008 ou -0,005. Vous triez rapidement sans calculer. La fonction ABS affiche la dimension réelle depuis le zéro fermé.

Exemple concret : contrôle de production de 200 vérins par jour. Chaque piston a une gorge qui doit mesurer 5,00 mm ±0,02 mm. Avec REL, l'opérateur mesure le premier piston conforme. Il active REL. Les 199 pistons suivants affichent directement l'écart. Les pièces entre -0,020 et +0,020 sont conformes. Les autres sont rejetées. Zéro calcul mental. La conversion mm/pouces évite erreurs sur plans internationaux. De nombreux équipementiers automobiles utilisent des plans en pouces. Un bouton millimètre/pouce permet d'éviter les conversions manuelles qui peuvent causer des erreurs. Pour une gorge cotée 0,197 inch le micromètre affiche directement 5,004 mm ou 0,197 inch selon le mode.

5. Quelles applications justifient l'achat de ce micromètre spécialisé ?

Indispensable pour vérins hydrauliques et pneumatiques. Chaque piston comporte plusieurs gorges logeant joints toriques. La largeur doit respecter ±0,015 à ±0,025 mm selon ISO 3601. Une gorge trop large laisse le joint bouger créant fuites. Trop étroite, elle comprime excessivement le joint causant usure prématurée. Essentiel aussi pour rainures de clavettes sur arbres de transmission.

Les arbres de transmission avec rainures de clavettes nécessitent ce contrôle. La largeur doit matcher la clavette selon ISO 773. Les fabricants de vis vérifient les dégagements de filetage. Après filetage, un dégagement tourné facilite l'usinage. Sa largeur influence la résistance mécanique. Les producteurs d'axes avec gorges à circlips contrôlent la largeur. Un circlip doit se loger fermement sans jeu excessif. Le micromètre pour gorges garantit la traçabilité avec un étalonnage possible. Il répond aux exigences ISO 9001 et fabricants équipements sous pression. Les calibres à mâchoires plates ne descendent pas assez profond. Les pieds à coulisse manquent de précision pour tolérances ±0,02 mm.
