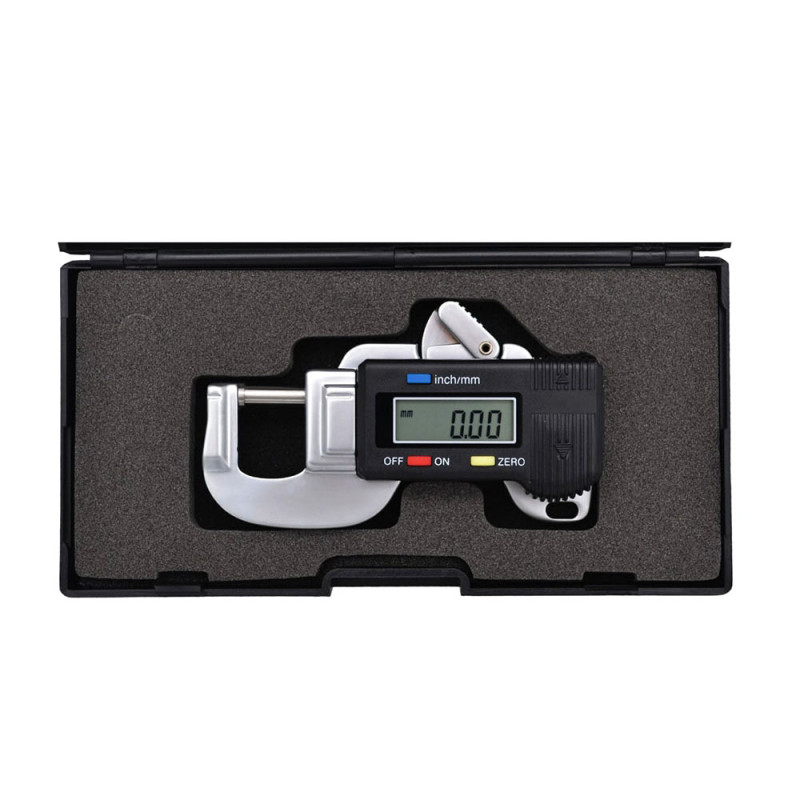

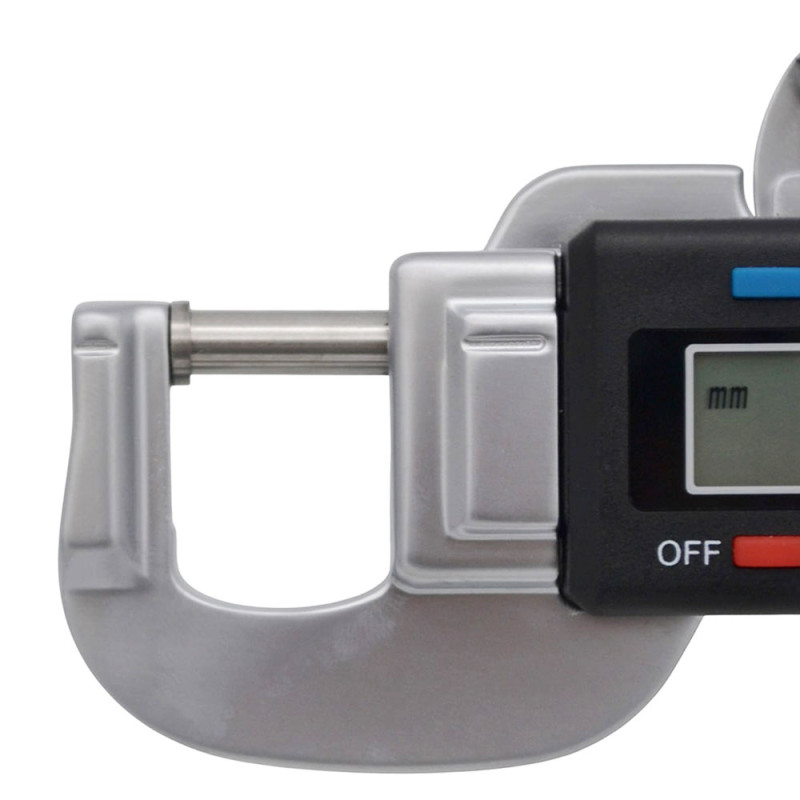

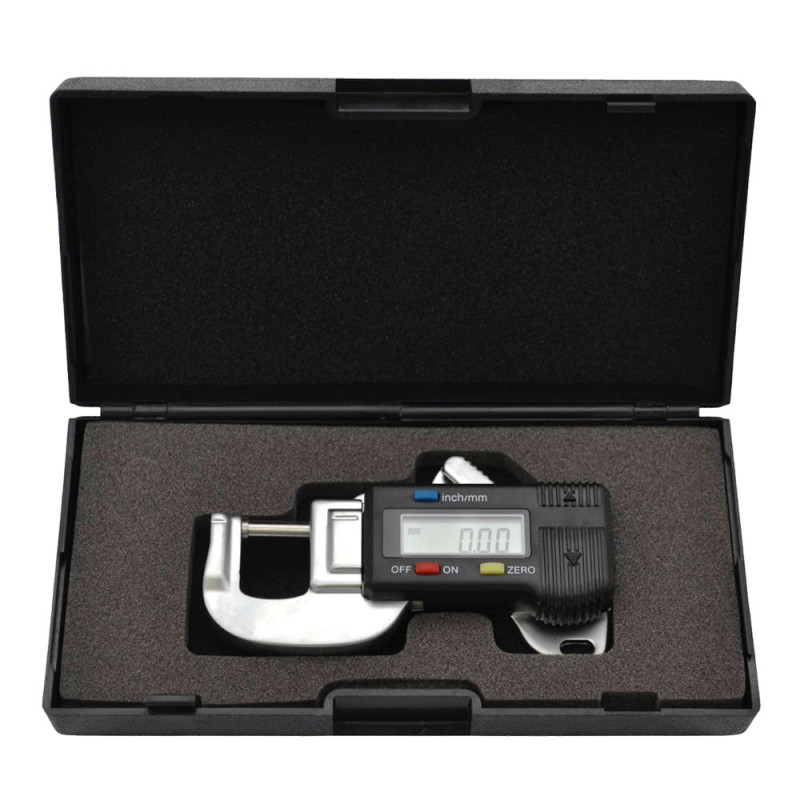

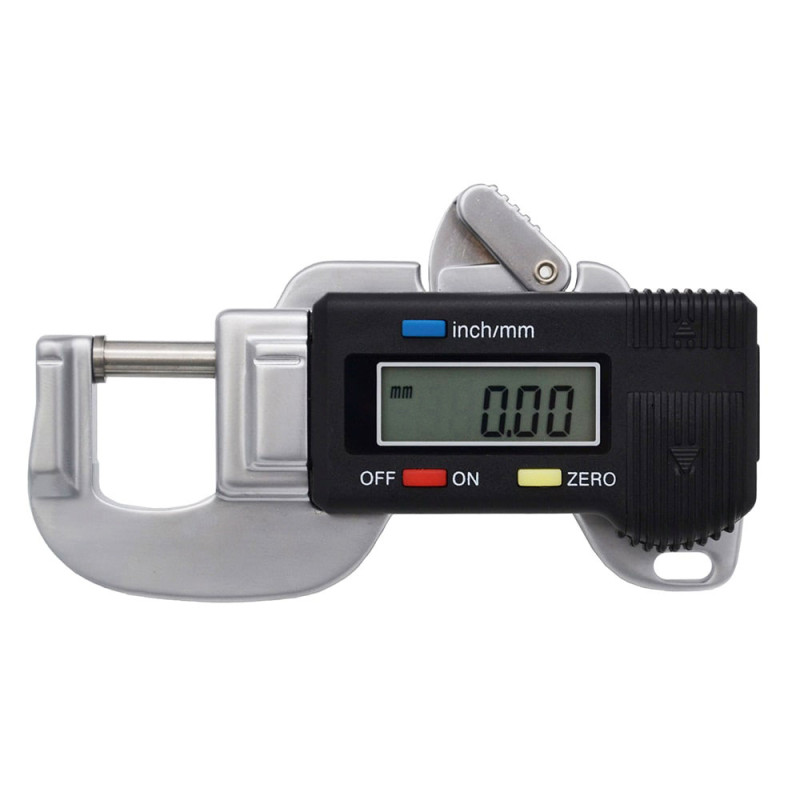

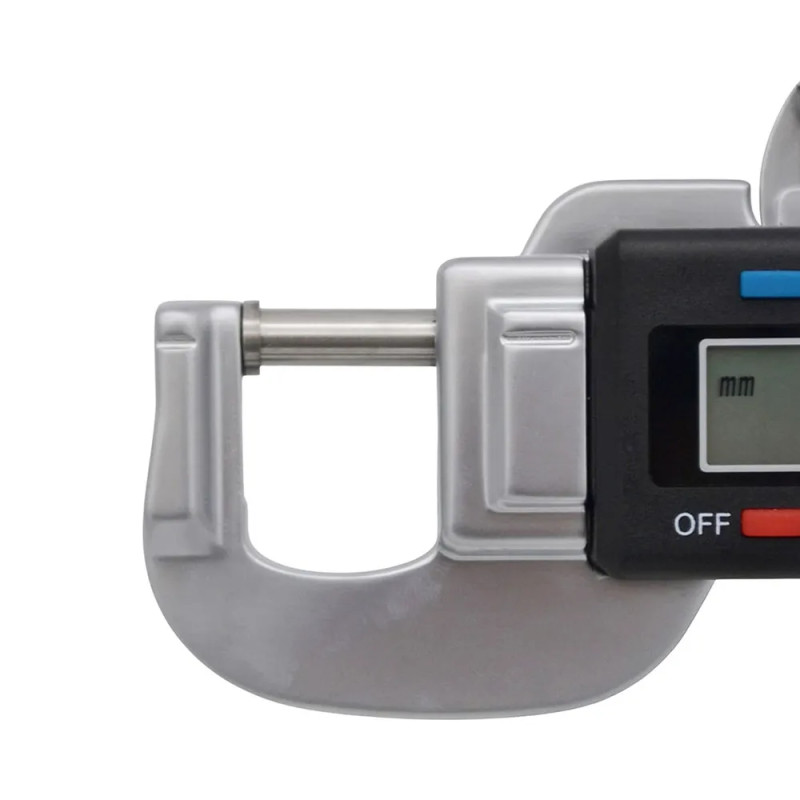

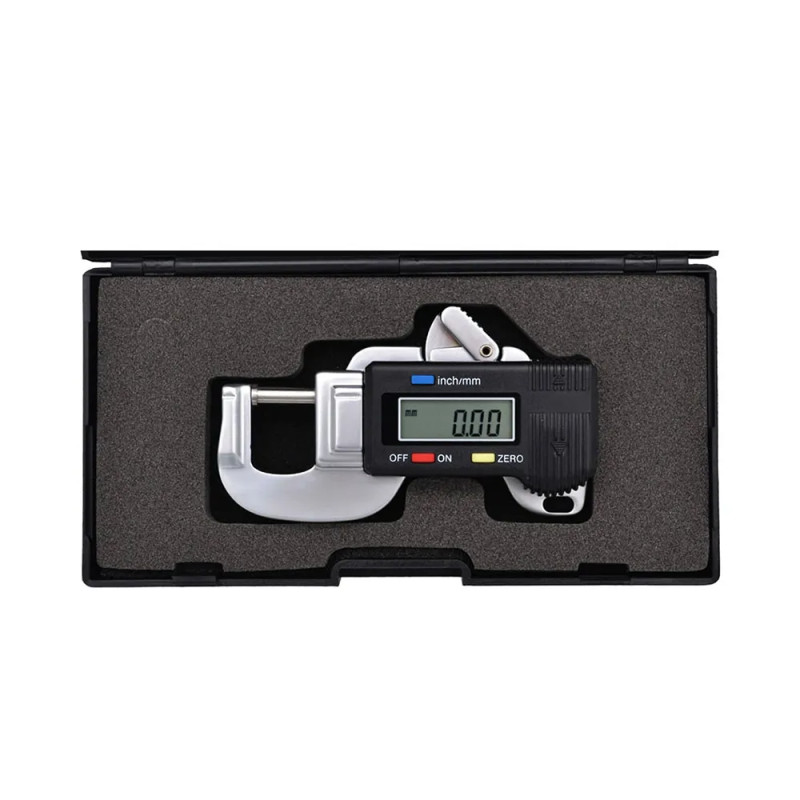

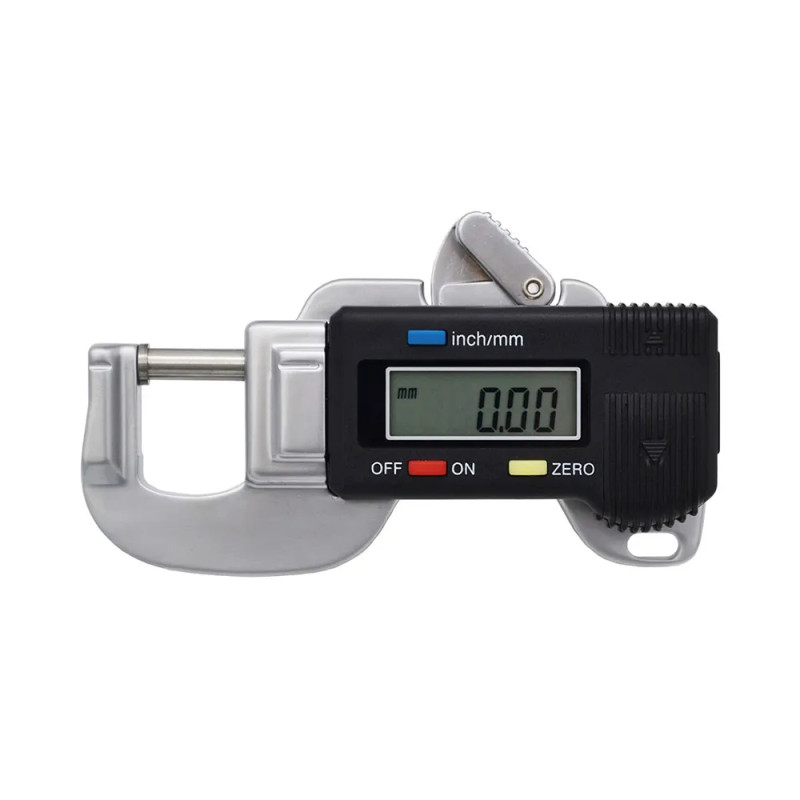

Micromètre digital à déplacement linéaire

1. Qu'est-ce qu'un micromètre à déplacement linéaire et en quoi diffère-t-il d'un modèle classique ?

Un micromètre à déplacement linéaire (MICROQUICK) mesure par translation directe sans rotation du tambour. La broche se déplace en ligne droite comme un pied à coulisse. Cela accélère considérablement les mesures répétitives. Un micromètre classique nécessite plusieurs tours de tambour pour parcourir la même distance. Le MICROQUICK couvre 0-12 mm d'une seule course linéaire rapide.

Le micromètre classique fonctionne avec une vis micrométrique. Vous tournez le tambour pour faire avancer la broche. Pour mesurer une pièce de 10 mm, il faut tourner le tambour 20 fois (pas de 0,5 mm). C'est lent et fastidieux en production. Le MICROQUICK utilise un capteur de déplacement linéaire. Vous poussez la broche directement jusqu'à la pièce. La mesure s'affiche instantanément sur l'écran LCD. La capacité 0-12 mm s'obtient en une seule course fluide. Idéal pour mesures répétitives sur petites pièces. Les applications typiques incluent le contrôle de rondelles, joints, ressorts et composants électroniques. La lecture au 0,01 mm reste précise malgré la rapidité. Les touches carbure garantissent la durabilité. Le gain de temps atteint 60-70% par rapport à un micromètre rotatif classique.

2. Pourquoi la capacité s'arrête à 12 mm au lieu des 25 mm habituels ?

La plage 0-12 mm est optimale pour les petites pièces en production série. Elle couvre 80% des composants miniatures : joints, rondelles, ressorts, clips et pièces électroniques. La course linéaire courte garantit rapidité et répétabilité. Pour les pièces >12 mm, utilisez un micromètre standard 0-25 mm plus économique. Le MICROQUICK cible la vitesse sur petites dimensions.

Les fabricants de composants électroniques produisent des pièces de 2-10 mm par milliers. Les joints toriques miniatures mesurent 3-8 mm de diamètre. Les rondelles de précision font 4-12 mm. Les ressorts comprimés mesurent 5-11 mm. Les clips de fixation font 3-9 mm. Ces pièces nécessitent des contrôles rapides à la cadence. Un micromètre 0-25 mm serait surdimensionné et plus lent. La course linéaire de 12 mm s'optimise pour cette plage. Elle permet une mesure en moins de 2 secondes contre 8-12 secondes avec un modèle rotatif. La précision au 0,01 mm suffit pour les tolérances courantes IT7-IT9 (±0,015 à ±0,060 mm). Pour les pièces de 12-25 mm moins fréquentes, un second micromètre standard reste plus économique qu'un MICROQUICK grande capacité.

3. La lecture au 0,01 mm est-elle suffisamment précise pour le contrôle qualité ?

Oui, pour 85% des applications industrielles. La résolution 0,01 mm convient aux tolérances IT7 à IT10 (±0,015 à ±0,100 mm). Ces classes couvrent la mécanique générale, l'usinage courant et l'assemblage standard. Pour les tolérances IT6 et plus serrées (<±0,010 mm), privilégiez un micromètre au 0,001 mm. Le MICROQUICK optimise vitesse/précision pour production série.

Les tolérances industrielles courantes se situent entre ±0,02 et ±0,10 mm. La règle générale exige une résolution <20% de la tolérance. Pour IT8 ±0,030 mm, la résolution maximum est 0,006 mm. Le MICROQUICK à 0,01 mm représente 33% de cette tolérance. C'est acceptable pour contrôle non critique. Pour IT7 ±0,015 mm, il atteint 66% de la tolérance. C'est limite mais utilisable en production. Les applications typiques incluent le contrôle de rondelles (±0,05 mm), joints toriques (±0,04 mm), ressorts (±0,08 mm). Pour l'aéronautique, le médical ou la micro-mécanique avec IT6 ±0,006 mm, utilisez un micromètre au 0,001 mm. Le MICROQUICK excelle en cadence rapide où la vitesse prime sur la précision ultime.

4. Comment utiliser efficacement la sortie RS232 en production ?

Connectez le câble RS232 au PC via adaptateur USB. Configurez le logiciel SPC à 9600 bauds 8N1. Chaque mesure se transfère automatiquement dans Excel ou Minitab. Cela génère des cartes de contrôle Xbar-R et calcule le Cpk sans ressaisie. Élimine 100% des erreurs de transcription. Traçabilité ISO 9001 automatisée pour audits. Gain de 4-6 minutes par série.

Un opérateur contrôlant 300 pièces/jour commet 10-15 erreurs de frappe manuelle. Ces erreurs faussent les analyses statistiques et causent des non-conformités en audit. La RS232 capture chaque valeur instantanément. Les données s'enregistrent dans un fichier horodaté avec numéro de série. Le logiciel SPC génère automatiquement les cartes Xbar-R détectant les dérives. Le calcul de capabilité Cpk s'effectue sur 100 mesures en quelques secondes. La documentation ISO 9001 exige la conservation des enregistrements 5-10 ans. L'archivage numérique réduit 80% de la charge administrative. L'adaptateur USB-RS232 coûte 15-25€. Configuration simple en 5 minutes. Retour sur investissement en 4-6 mois pour ateliers effectuant >800 contrôles mensuels documentés.

5. Quelles sont les applications idéales pour ce micromètre MICROQUICK ?

Production série de petits composants nécessitant des contrôles rapides répétitifs. Idéal pour les joints toriques Ø3-10 mm, rondelles de précision, ressorts, clips et pièces électroniques. Électronique grand public contrôlant des centaines de pièces/heure. Sous-traitance automobile pour les petits composants. Fabrication de visserie et éléments de fixation miniatures. Partout où vitesse de mesure et traçabilité sont prioritaires.

L'électronique grand public produit des pièces miniatures par milliers. Les entretoises Ø4-8 mm se contrôlent en 2 secondes contre 10 secondes avec un micromètre rotatif. Gain de productivité : 400%. Les fabricants de joints toriques vérifient les diamètres 3-10 mm avec tolérances ±0,03-±0,05 mm. Le MICROQUICK mesure 200-300 pièces/heure contre 80-100 avec un modèle classique. Les sous-traitants automobile produisent des clips de fixation Ø5-11 mm. La cadence impose des mesures <3 secondes par pièce. Les ateliers de visserie contrôlent les rondelles Ø6-12 mm épaisseur 1-3 mm. La RS232 documente automatiquement pour certification ISO 9001. Les fabricants de ressorts vérifient la longueur comprimée 4-12 mm tolérance ±0,08 mm. Le retour investissement s'obtient dès 600-800 contrôles mensuels documentés.
