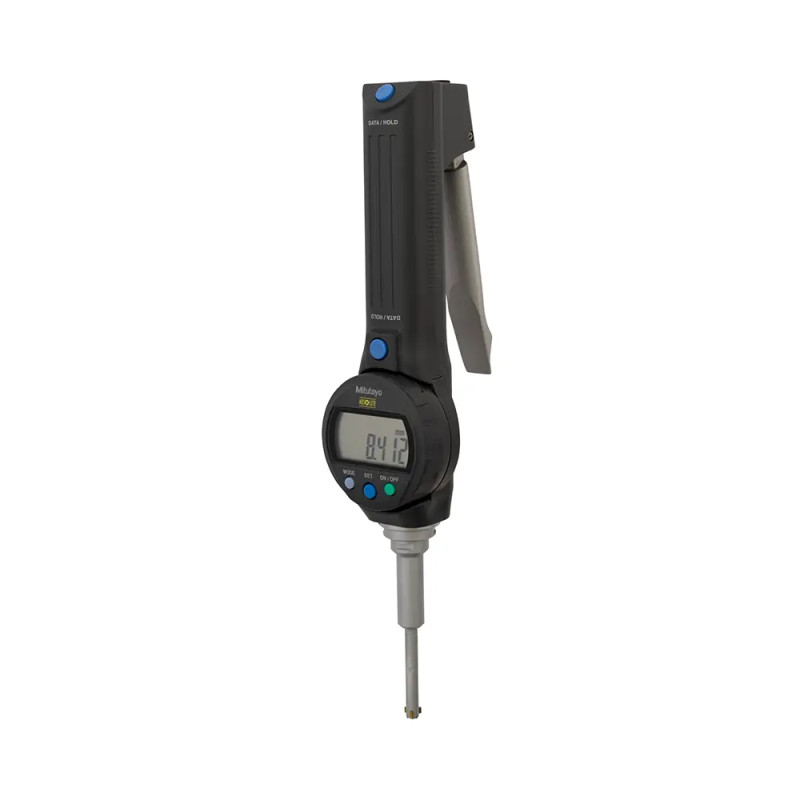

Micromètre d'intérieur 3 touches Mitutoyo® Digimatic Absolute Borematic

1. Pourquoi un système 3 touches est-il supérieur à 2 touches pour mesurer les alésages ?

Les 3 touches assurent un centrage automatique et éliminent l'erreur d'inclinaison. Deux touches mesurent en deux points diamétralement opposés. L'inclinaison de 1° crée une erreur de 0,015 mm sur un alésage Ø50 mm. Les 3 touches contactent simultanément à 120° formant un triangle équilatéral. Le micromètre se centre automatiquement sur l'axe de l'alésage. La mesure est reproductible ±0,001 mm indépendamment de l'opérateur.

Un micromètre 2 touches exige un alignement parfait avec l'axe de l'alésage. Si l'instrument penche de 1° par rapport à l'axe, les touches contactent en biais. Sur un alésage Ø50 mm, cette inclinaison génère une erreur de 0,012 à 0,018 mm. L'opérateur doit osciller l'instrument cherchant le diamètre maximum. Cette technique nécessite de l'expérience et crée de la variabilité. Deux opérateurs mesurant le même alésage obtiennent des écarts de 0,005 à 0,015 mm. Les 3 touches du Borematic contactent simultanément à 120° les unes des autres.

Cette géométrie triangulaire définit mathématiquement le centre du cercle. L'instrument se positionne automatiquement concentriquement à l'alésage. L'inclinaison devient impossible car les 3 touches imposent l'orientation. La reproductibilité atteint ±0,001 mm même avec des opérateurs différents. C'est crucial pour les contrôles ISO 9001 nécessitants traçabilité et répétabilité certifiées. Les alésages borgnes profonds deviennent mesurables sans compétence particulière.

2. Qu'est-ce que la fonction ABS et pourquoi est-elle essentielle sur Mitutoyo ?

ABS (Absolute) mémorise la position zéro même après extinction de l'instrument. Vous éteignez pour économiser la pile puis rallumez. L'affichage indique immédiatement la vraie position sans réinitialisation. Un micromètre standard perd la référence zéro à chaque coupure. Il faut recalibrer avec une bague étalon avant chaque usage. ABS élimine cette perte de temps et garantit cohérence sur les longues séries.

Les micromètres digitaux standards utilisent un encodeur incrémental. Il compte les impulsions depuis un point de départ arbitraire. Quand vous éteignez l'instrument ou changez la pile, la mémoire se vide. Au rallumage, l'affichage indique n'importe quelle valeur aléatoire. Vous devez insérer une bague de contrôle certifiée et appuyer sur ZERO. Cette opération prend 2 à 3 minutes par session. Sur 10 sessions quotidiennes, vous perdez 20 à 30 minutes. La technologie ABS de Mitutoyo utilise un capteur capacitif absolu.

Il mesure la position physique réelle sans référence externe. L'électronique retient cette information même pile retirée pendant des mois. Rallumez : l'affichage montre instantanément la vraie dimension. Aucune recalibration nécessaire. Sur 200 mesures quotidiennes réparties en 10 sessions, le gain atteint 25 à 30 minutes valorisées. C'est également crucial pour la traçabilité. Tous les relevés partagent la même référence absolue garantissant cohérence sur plusieurs jours ou semaines.

3. Le revêtement titane des touches justifie-t-il le surcoût ?

Oui pour usage intensif et longévité. Le carbure tungstène nu s'use de 0,002 à 0,005 mm après 50 000 cycles sur acier trempé. Le revêtement titane réduit l'usure à 0,0005 mm maximum. Sur 10 ans d'usage quotidien le micromètre maintient sa précision originale. Les touches non revêtues nécessitent recalibration annuelle voire remplacement après 3 à 5 ans. Le surcoût s'amortit largement sur la durée de vie doublée.

Le carbure de tungstène offre une excellente dureté initiale de 1400 à 1800 HV. Mais le contact répété avec des surfaces durcies (roulements, engrenages, arbres trempés >60 HRC) use progressivement les touches. L'usure atteint 0,002 mm après 30 000 à 50 000 mesures sur acier trempé. L'erreur systématique augmente proportionnellement. Un atelier effectuant 500 mesures quotidiennes atteint 50 000 cycles en 100 jours. Le revêtement de nitrure de titane (TiN) ou de carbone type diamant (DLC) porte la dureté à 2000 à 3000 HV.

La résistance à l'usure multiplie par 5 à 10. Après 250 000 cycles, l'usure reste inférieure à 0,001 mm. Un contrôle qualité automobile mesurant 2000 alésages quotidiens utilise le micromètre 10 ans sans dégradation. Les micromètres économiques exigent un remplacement de touches ou un réusinage après 3 à 5 ans. Le surcoût Mitutoyo de 40 à 50% s'amortit sur la longévité doublée et l'élimination des recalibrations fréquentes.

4. L'écran rotatif 330 ° a-t-il une fonctionnalité utile ?

C'est une fonctionnalité essentielle pour mesurer dans des positions difficiles. Les alésages borgnes se trouvent souvent à 45-90° de l'axe horizontal. L'écran fixe serait illisible obligeant contorsions ou miroir. L'écran rotatif s'oriente face à l'opérateur quelle que soit la position du micromètre. Les caractères de 11 mm restent nets à 50 cm de distance. Cela accélère les mesures de 30 à 40% en éliminant repositionnements.

Mesurez l'alésage borgne vertical dans un bloc moteur posé sur le marbre. L'opérateur se penche au-dessus de la pièce insérant le micromètre verticalement vers le bas. Un écran fixe orienté horizontalement serait invisible d'en haut. L'opérateur devrait soit se déplacer latéralement perdant la position des touches, soit utiliser un miroir créant confusion. L'écran rotatif du Borematic pivote de 330° par incréments de 30 à 45°. Cliquez-le face à vous : lecture immédiate confortable.

Les caractères LCD de 11 mm de hauteur se lisent nettement à 40 à 60 cm. Sur des alésages horizontaux dans un bâti vertical, même avantage. L'écran s'oriente selon votre angle de vue. Sur les chaînes de production automobile contrôlant 300 à 500 culasses quotidiennes, le gain de temps atteint 25 à 35 secondes par mesure.

5. Les fonctions Preset et tolérances intégrées apportent-elles vraiment de la valeur ?

Oui, elles transforment le micromètre en système de contrôle intelligent. La fonction Preset enregistre jusqu'à 2 valeurs de référence rappelables instantanément. Vous mesurez deux alésages différents alternativement sans recalculer à chaque fois. Les tolérances programmables affichent un GO/NO-GO visuel et sonore. L'écran indique VERT si la pièce est conforme, ROUGE si elle est hors tolérance. Aucun calcul mental n'est nécessaire. Le tri accélère significativement. Les erreurs d'interprétation sont éliminées.

Exemple concret en production. Vous contrôlez alternativement deux alésages : Ø25,000 mm ±0,015 mm et Ø30,000 mm ±0,020 mm dans le même carter. Avec la méthode classique, vous mesurez Ø25,003 mm puis calculez mentalement l'écart de +0,003 mm pour confirmer la conformité. Ensuite vous mesurez Ø30,018 mm et calculez +0,018 mm. Chaque calcul mental présente un risque d'erreur. Avec les fonctions Preset, vous programmez Preset1 à 25,000 mm et Preset2 à 30,000 mm. Appuyez sur P1 avant la mesure du premier alésage.

L'écran affiche directement l'écart : +0,003 mm. Appuyez sur P2 avant le second alésage. L'affichage indique +0,018 mm. Aucun calcul n'est requis. Ajoutez les tolérances correspondantes. L'écran devient VERT si la mesure est dans la tolérance, ROUGE si elle dépasse les limites. Un signal sonore confirme ou alerte l'opérateur. Le tri s'effectue instantanément sans réflexion ni calcul. Le gain de temps devient significatif sur de grandes séries. Les erreurs d'interprétation disparaissent complètement, éliminant les faux rejets et les acceptations incorrectes.

6. Le prix d'un micromètre Mitutoyo se justifie-t-il face à des alternatives moins chères ?

Oui pour les applications critiques exigeant une fiabilité de traçabilité à long terme. La précision certifiée ±5 à ±6 µm reste stable 10 ans minimum. Les alternatives économiques dérivent de ±10 à ±20 µm après 2 à 3 ans nécessitant des recalibrations fréquentes. La marque Mitutoyo facilite les audits ISO 17025 et les certifications aéronautique, automobile et médical. Le différentiel s'amortit sur la durée de vie et les économies de recalibration.

La durabilité constitue l'avantage majeur du Borematic. Le revêtement titane des touches résiste à l'usure intensive sur 200 000 à 300 000 cycles sans dégradation mesurable. Les micromètres économiques nécessitent un remplacement de touches tous les 3 à 5 ans en usage quotidien. L'électronique ABS de Mitutoyo maintient sa précision sans dérive sur 8 à 12 ans. Les modèles économiques dérivent progressivement nécessitant des recalibrations annuelles voire semestrielles. Le temps d'arrêt cumulé pour maintenance devient significatif.

Les audits aéronautiques (EN 9100), automobiles (IATF 16949) et médicaux (ISO 13485) exigent une traçabilité rigoureuse des équipements de mesure. Les certificats Mitutoyo sont universellement reconnus et acceptés sans question. Les marques économiques nécessitent des justifications supplémentaires parfois rejetées en audit créant des non-conformités. Le temps économisé en documentation et en validation représente une valeur substantielle. Pour la mécanique générale avec des tolérances de ±0,05 mm et plus, un micromètre économique reste approprié. Pour les industries réglementées nécessitant précision critique et traçabilité certifiée, le Mitutoyo s'impose comme un investissement rationnel garantissant conformité et fiabilité sur le long terme.
