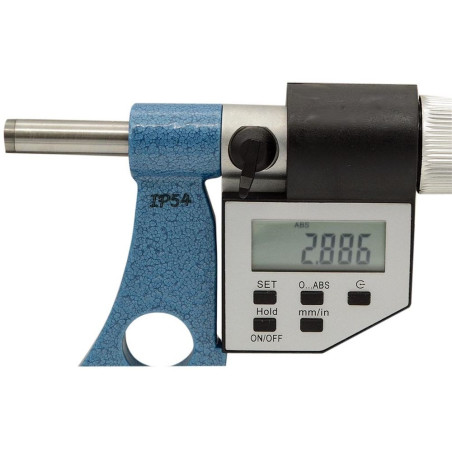

Micromètre digital à touches interchangeables

1. Comment fonctionne le système de touches interchangeables et combien de micromètres traditionnels remplace-t-il ?

Le système de touches interchangeables permet à un seul micromètre de couvrir toute la plage de 0 à 150 mm ou de 150 à 300 mm selon la version choisie, remplaçant ainsi respectivement six ou sept micromètres traditionnels de capacité 25 mm chacun, générant une économie substantielle d'espace de rangement et d'investissement initial.

Le principe repose sur un jeu de touches carbure Ø 6,35 mm de longueurs différentes qui se vissent sur le corps principal du micromètre. Pour la version 0-150 mm, six paires de touches couvrent les plages 0-25 mm, 25-50 mm, 50-75 mm, 75-100 mm, 100-125 mm et 125-150 mm. Chaque paire de touches modifie la capacité de mesure effective tout en conservant la même électronique digitale et le même mécanisme de vis micrométrique. Le changement de touches s'effectue en quelques secondes par dévissage manuel puis revissage de la nouvelle paire correspondant à la plage désirée.

Cette modularité présente un avantage économique significatif car l'achat d'un seul instrument complet revient environ 40 à 50% moins cher que l'acquisition de six micromètres digitaux standards individuels. L'encombrement en coffret est également réduit drastiquement, libérant de l'espace précieux dans les armoires d'atelier ou laboratoires métrologiques.

2. Pourquoi faut-il obligatoirement étalonner le micromètre après chaque changement de touches ?

Chaque paire de touches possède des tolérances dimensionnelles propres et des écarts de montage spécifiques, nécessitant un étalonnage systématique après changement pour garantir que l'affichage digital corresponde précisément à la dimension mesurée, éliminant les erreurs de décalage qui pourraient atteindre plusieurs centièmes de millimètre.

Le processus d'étalonnage consiste à insérer l'étalon cylindrique fourni (cale-étalon calibrée) de dimension exacte correspondant au début de la plage sélectionnée entre les touches nouvellement installées. Par exemple, pour mesurer dans la plage 75-100 mm, installez la paire de touches appropriée puis placez l'étalon de 75,000 mm entre celles-ci. Ajustez ensuite l'affichage digital pour qu'il indique exactement 75,000 mm en utilisant la fonction de mise à zéro relatif ou d'ajustement d'offset selon le modèle.

Cette opération compense les microvariations dimensionnelles des touches, les légers jeux de vissage, et assure la traçabilité métrologique. Sans cet étalonnage, des erreurs systématiques de 0,02 à 0,05 mm peuvent subsister, rendant les mesures inutilisables pour des tolérances serrées IT6-IT7. L'étalonnage prend environ une minute et doit être consigné dans un registre métrologique pour les environnements certifiés ISO 9001.

3. Les touches interchangeables s'usent-elles différemment selon leur plage d'utilisation et comment surveillez leur état ?

Les touches couvrant les petites dimensions (0-25 mm, 25-50 mm) s'usent généralement plus rapidement car elles sont statistiquement plus sollicitées dans la majorité des ateliers mécaniques, tandis que les touches de grandes capacités (125-150 mm) conservent souvent leur état d'origine plus longtemps en raison d'une utilisation occasionnelle.

La surveillance de l'état des touches s'effectue selon plusieurs méthodes complémentaires. Inspectez visuellement les surfaces de contact en carbure tous les trimestres en usage intensif pour détecter rayures, écaillages ou zones d'usure inégale brillantes indiquant un polissage par abrasion. Vérifiez la planéité des surfaces en fermant les touches face à une source lumineuse intense : aucune fente lumineuse ne doit être visible.

Effectuez mensuellement une mesure de répétabilité sur une cale-étalon de référence conservée spécifiquement à cet effet, en réalisant dix mesures consécutives. Si la dispersion dépasse ±0,003 mm, les touches montrent des signes d'usure nécessitant remplacement ou rodage professionnel. Maintenez un registre d'utilisation comptabilisant approximativement le nombre de mesures par paire de touches, sachant qu'une durée de vie typique atteint 50 000 à 100 000 mesures en carbure de qualité avant dégradation significative.

4. Quels sont les avantages et inconvénients de ce système par rapport à un jeu de micromètres traditionnels séparés ?

Le principal avantage réside dans l'économie substantielle d'acquisition (40-50% moins cher), l'encombrement réduit et la standardisation de l'électronique digital avec sortie RS232 unique, mais l'inconvénient majeur est l'impossibilité de mesurer simultanément différentes plages lors de contrôles en série nécessitant plusieurs opérateurs ou stations de mesure parallèles.

Les avantages détaillés incluent la cohérence des mesures grâce à l'utilisation du même capteur électronique et afficheur pour toutes les plages, éliminant les variations d'affichage entre différents micromètres. L'interface RS232 unique simplifie la connexion informatique et la traçabilité des données. La maintenance se concentre sur un seul instrument électronique plutôt que six appareils distincts, réduisant les coûts de batteries, d'étalonnages et de réparations.

Les inconvénients concernent principalement la productivité en production série. Si un atelier doit contrôler simultanément des pièces de dimensions variées nécessitant plusieurs plages de mesure, un seul micromètre à touches interchangeables devient un goulot d'étranglement car il faut changer et ré-étalonner les touches entre chaque série. Le temps de changement de touches (1-2 minutes incluant l'étalonnage) pénalise les contrôles ponctuels de pièces isolées. Le système convient idéalement aux laboratoires métrologiques, bureaux d'études ou ateliers prototypes où les mesures s'effectuent séquentiellement.

5. Pour quelles applications et environnements professionnels ce micromètre à touches interchangeables est-il particulièrement recommandé ?

Ce micromètre est particulièrement recommandé pour les laboratoires de métrologie, bureaux d'études, ateliers prototypes, services de maintenance et environnements où la diversité des dimensions à mesurer justifie la polyvalence de l'instrument mais où les mesures s'effectuent séquentiellement plutôt qu'en production série cadencée parallélisée.

Les applications typiques incluent les laboratoires de métrologie réalisant des contrôles ponctuels sur pièces variées où l'espace de stockage est limité et où la traçabilité des mesures via RS232 est essentielle pour la documentation qualité. Les bureaux d'études techniques vérifiant prototypes et pièces uniques de dimensions diverses bénéficient de la polyvalence sans investir dans une batterie complète de micromètres standards rarement tous utilisés.

Les services de maintenance industrielle intervenant sur équipements variés apprécient la mobilité d'un instrument unique couvrant large gamme dimensionnelle. Les ateliers de sous-traitance mécanique produisant petites séries diversifiées trouvent un bon compromis économique. Les établissements d'enseignement technique (lycées professionnels, IUT) utilisent ce système pédagogiquement pour enseigner le principe d'interchangeabilité et de modularité tout en économisant sur les budgets d'équipement. À éviter en production série à cadence élevée nécessitant plusieurs postes de contrôle simultanés où des micromètres dédiés par plage restent plus productifs.
