Base de profondeur pour pied à coulisse

1. Qu'est-ce qu'une base de profondeur et pourquoi transformer un pied à coulisse avec cet accessoire ?

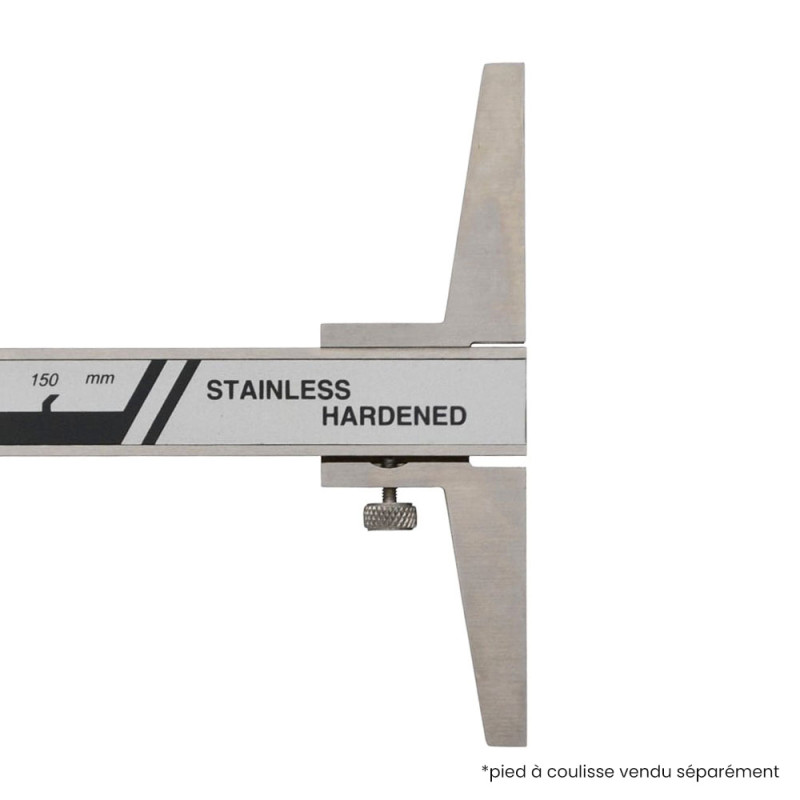

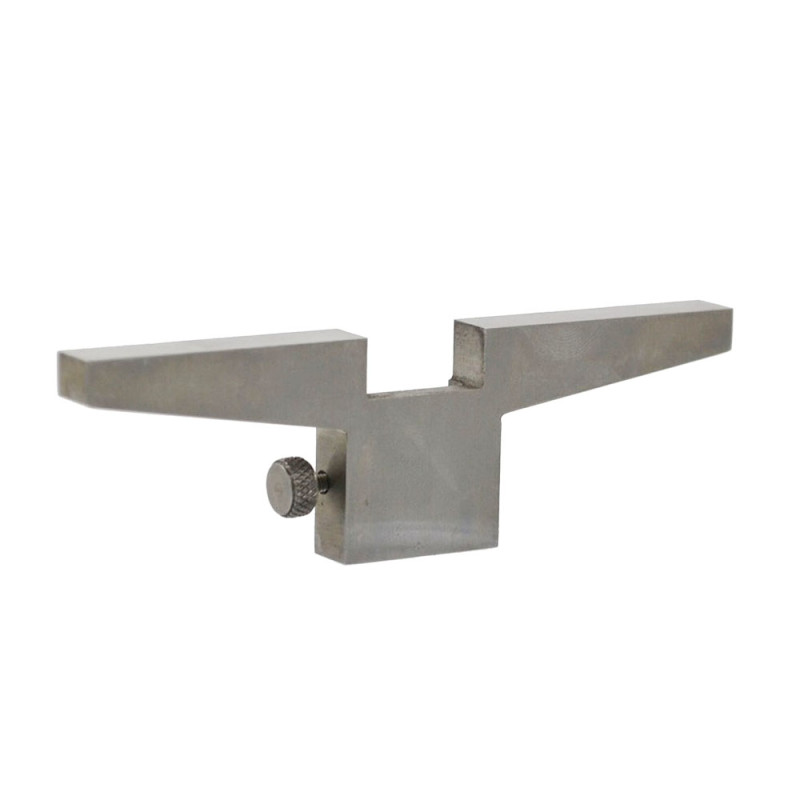

La base de profondeur est un accessoire en acier avec faces rectifiées qui se fixe sur la coulisse d'un pied à coulisse équipé d'une jauge de profondeur, transformant cette jauge en véritable instrument de mesure stable et précis. Elle garantit l'appui plan et perpendiculaire indispensable pour mesures de profondeur répétitives fiables (alésages, rainures, épaulements, trous borgnes).

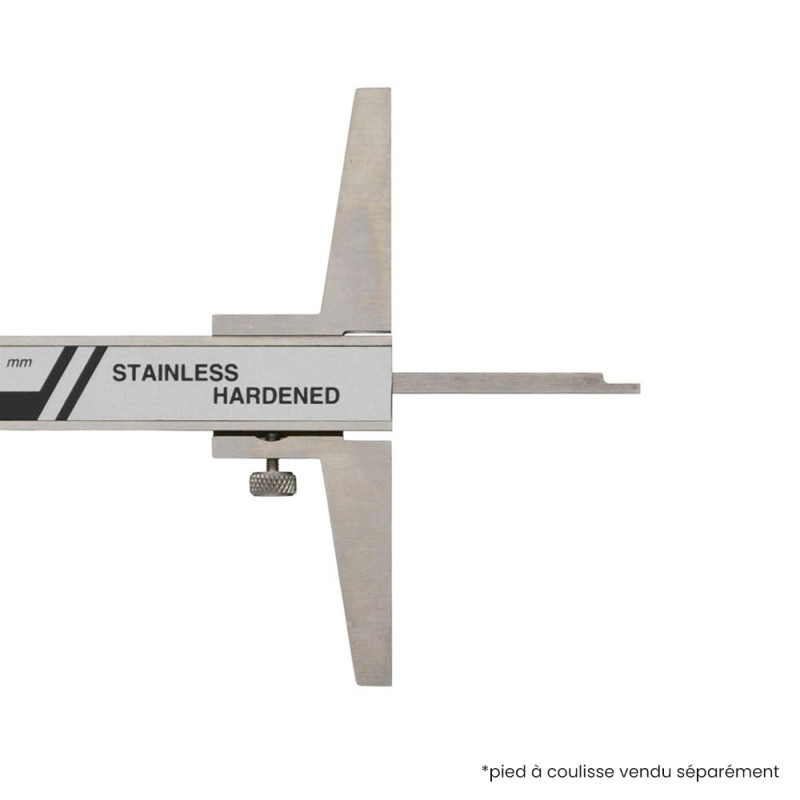

Un pied à coulisse standard possède une jauge de profondeur (tige fine dépassant à l'arrière) permettant de mesurer profondeurs de trous, hauteurs d'épaulements ou fonds de rainures. Cependant, cette jauge seule manque de stabilité : elle repose sur deux petits points d'appui (les becs du pied à coulisse), créant un équilibre précaire lors de la mesure. La moindre inclinaison ou pression latérale fausse la lecture de plusieurs centièmes de millimètre. La base de profondeur élimine ce défaut en offrant une surface d'appui plane, large (80 x 15 mm) et stable, avec deux faces rectifiées garantissant parallélisme parfait. Elle se fixe par vis de pression sur la coulisse de 18 mm de largeur, créant un ensemble rigide et précis similaire à une jauge de profondeur dédiée mais avec l'avantage de la lecture directe du pied à coulisse (digital ou vernier). L'accessoire est particulièrement utile en atelier mécanique pour contrôles de profondeur répétitifs sur séries de pièces, où la productivité et la répétabilité sont critiques.

2. Quels types de mesures de profondeur bénéficient vraiment de cette base stabilisatrice ?

Toutes mesures nécessitant répétabilité et stabilité : profondeur de trous borgnes usinés, hauteur d'épaulements sur arbres, fonds de logements de roulements, profondeur de rainures de clavettes, distance entre fond d'alésage et surface de référence, ou contrôles de hauteur d'empilages.

Sans base de profondeur, mesurer un trou borgne de 40 mm nécessite d'équilibrer le pied à coulisse sur deux points (les becs) tout en enfonçant la jauge – opération instable donnant des écarts de ±0,1 à ±0,2 mm entre mesures. Avec la base rectifiée, l'instrument repose fermement sur la surface de référence, la jauge descend perpendiculairement au fond du trou, garantissant répétabilité de ±0,02 à ±0,03 mm. Applications typiques : vérification de profondeur de trous borgnes après perçage (tolérances ±0,1 à ±0,5 mm), mesure de hauteur d'épaulements sur arbres tournés (contrôle position de circlips, roulements, joints), profondeur de rainures de clavettes (normalisées selon DIN 6885), distance entre fond d'alésage et plan de référence dans boîtiers ou carters, hauteur de piles de cales ou d'empilages de pièces. L'accessoire convient aux mesures de 0 à capacité du pied à coulisse (150, 200 ou 300 mm selon modèle), avec précision pratique de ±0,03 à ±0,05 mm. Pour profondeurs très précises (tolérances <±0,02 mm), privilégiez jauge de profondeur micrométrique dédiée offrant résolution de 0,01 mm et meilleure rigidité mécanique.

3. Comment vérifier la compatibilité avec mon pied à coulisse avant achat ?

Cette base nécessite un pied à coulisse équipé d'une jauge de profondeur fonctionnelle ET d'une coulisse de largeur exactement 18 mm. Mesurez la largeur de la coulisse (partie mobile rectangulaire) avec un autre pied à coulisse ou réglet précis – si elle mesure 18,0 ±0,2 mm, la base est compatible.

La compatibilité repose sur deux critères obligatoires. Premier critère : présence d'une jauge de profondeur. Tous les pieds à coulisse n'en possèdent pas – les modèles à becs décalés, spécialisés pour engrenages, ou certains modèles économiques en sont dépourvus. La jauge est la tige fine dépassant à l'arrière du pied à coulisse, coulissant dans la règle graduée. Vérifiez qu'elle fonctionne librement sans blocage. Deuxième critère : largeur de coulisse de 18 mm. Cette dimension standardisée correspond aux pieds à coulisse de capacité 150-300 mm de marques courantes (hors Mitutoyo® et certaines marques japonaises utilisant 17 ou 19 mm). Pour mesurer : avec un autre pied à coulisse ou réglet, mesurez la largeur de la partie rectangulaire mobile (coulisseau) sur laquelle se fixe la base – elle doit faire 18,0 mm ±0,2 mm. La vis de pression de la base offre un ajustement limité, mais ne compense pas écart >0,5 mm. Attention : les pieds à coulisse digitaux de très grande capacité (≥500 mm) utilisent souvent coulisses plus larges (20-25 mm) incompatibles. En cas de doute, contactez Micron France au 03.59.75.00.95 avec référence de votre pied à coulisse pour confirmation.

4. Comment monter correctement et utiliser efficacement cette base de profondeur ?

Nettoyez soigneusement les faces de contact, glissez la base sur la coulisse du pied à coulisse, positionnez-la perpendiculairement à la règle graduée, serrez fermement la vis de pression sans excès, puis vérifiez l'absence de jeu avant chaque série de mesures.

Protocole de montage rigoureux : débutez par nettoyer les deux faces rectifiées de la base ainsi que la coulisse du pied à coulisse (éliminez poussières, huiles, résidus avec chiffon sec). Ouvrez complètement le coulisseau du pied à coulisse. Glissez la base sur la coulisse en la faisant coulisser depuis l'extrémité opposée aux becs. Positionnez-la perpendiculairement à la règle graduée (vérifiez alignement visuel ou avec équerre). Serrez progressivement la vis de pression à la clé ou tournevis – ne forcez pas excessivement (risque de déformation de la coulisse aluminium sur modèles digitaux), mais serrez suffisamment pour éliminer tout jeu. Testez : tentez de faire pivoter la base manuellement – elle ne doit pas bouger. Utilisation en mesure : posez la base bien à plat sur la surface de référence (plan supérieur de la pièce), abaissez la jauge de profondeur jusqu'au contact avec le fond à mesurer (sans forcer), bloquez la vis du pied à coulisse, relevez l'ensemble et lisez. Répétez 2-3 fois pour vérifier cohérence (écart <0,03 mm confirme bonne technique). Vérifiez régulièrement le serrage de la vis de pression – elle peut se desserrer avec vibrations ou manipulations répétées.

5. Quelles précautions d'utilisation garantissent la fiabilité et la durée de vie de l'accessoire ?

Vérifiez systématiquement la planéité des surfaces de référence avant mesure, évitez appuis sur surfaces instables ou inclinées, ne forcez jamais la jauge au fond des trous (risque de déformation), démontez la base après usage pour éviter oxydation, et contrôlez périodiquement la planéité des faces rectifiées.

La précision dépend directement de la qualité de la surface de référence. Une surface irrégulière, ondulée, ou comportant bavures fausse immédiatement la mesure. Avant mesure, inspectez visuellement et tactilement la zone d'appui de la base – ébavurez si nécessaire avec pierre ou lime douce. Pour pièces moulées ou forgées à surface brute, usinéz un méplat de référence ou utilisez une cale étalon plane comme interface. Ne mesurez jamais sur surfaces inclinées >2-3° – la base glisserait ou se placerait de travers. Lors de l'enfoncement de la jauge, exercez pression douce et progressive – forcer brutalement déforme la jauge fine (typiquement Ø1-2 mm) de façon permanente, rendant le pied à coulisse inutilisable. Si résistance anormale, vérifiez présence de copeaux, bavures ou surépaisseur au fond du trou. Après chaque session, démontez la base et rangez-la séparément dans un endroit sec – ne la laissez pas montée en permanence (risque d'oxydation dans zone de serrage). Contrôle périodique : posez la base sur marbre de contrôle ou plaque de verre épaisse, tentez de la basculer – tout jeu ou balancement indique déformation/usure nécessitant remplacement.
