Jeu de touches pour mesure extérieure

1. À quoi servent ces touches pour filetages extérieurs et en quoi diffèrent-elles du jeu intérieur ?

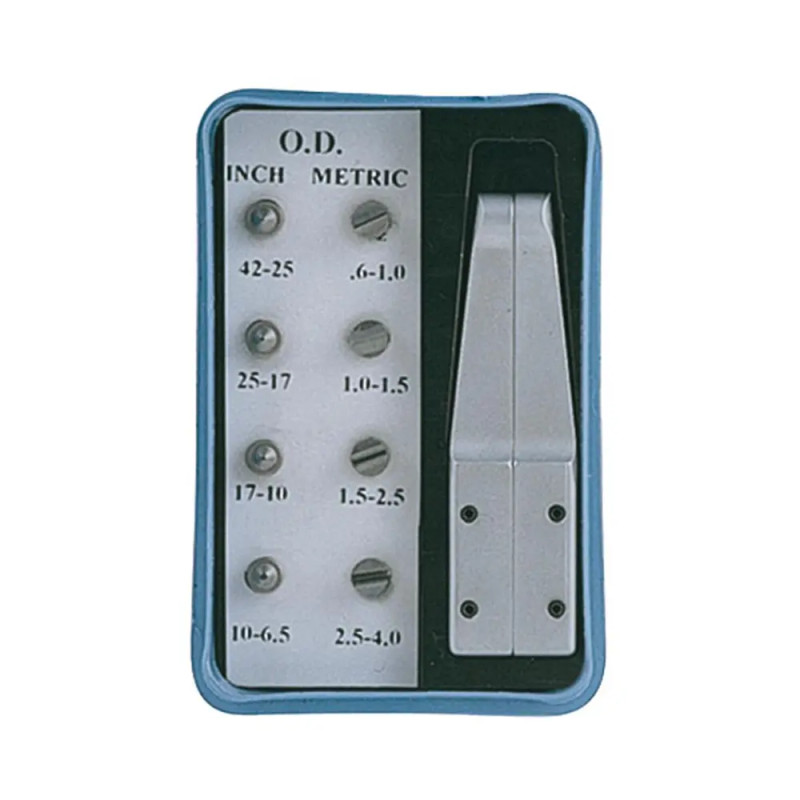

Ces touches se fixent sur un pied à coulisse pour mesurer le diamètre sur flancs des vis et tiges filetées (filetages mâles). Contrairement au jeu intérieur qui mesure les taraudages, ce jeu extérieur mesure les filetages visibles sur vis, goujons, tiges filetées métriques ou anglaises de pas 0,6 à 4 mm.

Les filetages extérieurs (vis, goujons, arbres filetés) nécessitent touches profilées différentes des touches intérieures. Le profil en V s'appuie sur les flancs externes du filet pour mesurer le diamètre sur flancs, paramètre essentiel définissant l'ajustement avec l'écrou correspondant. Livré en coffret avec clé 6 pans pour montage rapide sur pied à coulisse standard.

2. Quels types de filetages extérieurs peut-on mesurer avec ce jeu ?

Ce jeu couvre filetages métriques ISO (M3 à M30 environ) et anglais Whitworth/BSW avec pas de 0,6 à 4 mm. Il mesure vis de précision, tiges filetées d'assemblage, goujons de fixation, arbres filetés, et permet de vérifier conformité aux classes de tolérance 6g, 8g (métrique) ou équivalents anglais.

Applications courantes : contrôle de vis après usinage sur tour automatique, vérification de goujons de culasse automobile, mesure de tiges filetées pour assemblages mécaniques, contrôle qualité de vis de précision. Chaque touche est gravée de son pas (0,6 / 0,75 / 1,0 / 1,25 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0 mm typiquement).

3. Comment utiliser correctement ces touches pour obtenir une mesure fiable ?

Identifiez le pas avec jauge de pas, montez la touche correspondante sur les becs du pied à coulisse avec clé 6 pans, positionnez les touches sur la vis perpendiculairement à l'axe, pressez doucement jusqu'à contact sur flancs, bloquez la vis de blocage et lisez la cote affichée.

Technique : nettoyez le filetage, sélectionnez la bonne touche (vérifiez que le profil s'engrène sans forcer), placez le pied à coulisse perpendiculaire à l'axe de la vis, appuyez progressivement jusqu'à contact stable sur les deux flancs opposés. Bloquez et lisez. Précision attendue : ±0,02-0,03 mm.

4. Quelle est la différence entre mesurer avec ces touches et utiliser un micromètre de filetage ?

Les touches sur pied à coulisse donnent une mesure rapide du diamètre sur flancs avec précision de ±0,02-0,03 mm, suffisante pour contrôle atelier courant. Le micromètre de filetage offre précision supérieure (±0,005-0,01 mm) et mesure aussi l'angle de flanc, mais coûte 3-4 fois plus cher.

Pour production standard avec tolérances IT7-IT8 (±0,05-0,1 mm), les touches sur pied à coulisse sont parfaites et économiques. Pour filetages de précision (aéronautique, médical, horlogerie) avec tolérances serrées, privilégiez micromètre de filetage dédié ou calibres filetés passe/ne-passe-pas.

5. Peut-on mesurer tous les types de vis avec ce jeu de touches ?

Non. Ce jeu couvre uniquement filetages triangulaires ISO métriques et Whitworth anglais. Il ne mesure pas : filetages trapézoïdaux (Tr), filetages ronds (RD), filetages gaz coniques (NPT, BSPT), filetages carrés, ou pas spéciaux hors plage 0,6-4 mm.

Limitations : filetages fins <0,6 mm (horlogerie, optique) nécessitent touches spéciales, gros pas >4 mm (boulonnerie lourde M36-M48) également. Filetages coniques de tuyauterie requièrent calibres coniques dédiés. Vérifiez toujours le type de filetage avant achat.

6. Comment entretenir ce jeu de touches pour préserver sa précision ?

Nettoyez après usage avec chiffon sec, huilez légèrement pour éviter oxydation, rangez au coffret en évitant contacts entre touches, inspectez périodiquement l'usure des profils en V, et remplacez toute touche déformée ou avec flancs écrasés.

Les profils filetés s'usent progressivement. Après chaque utilisation, nettoyez avec chiffon microfibre, appliquez fine couche d'huile protectrice, rangez au coffret. Vérifiez tous les 6 mois l'état des flancs à la loupe - toute usure visible nécessite remplacement de la touche concernée pour maintenir précision.
