Jeu de touches pour mesure intérieure

1. Qu'est-ce qu'un jeu de touches pour mesure de filetage intérieur et pourquoi cet accessoire spécialisé ?br />

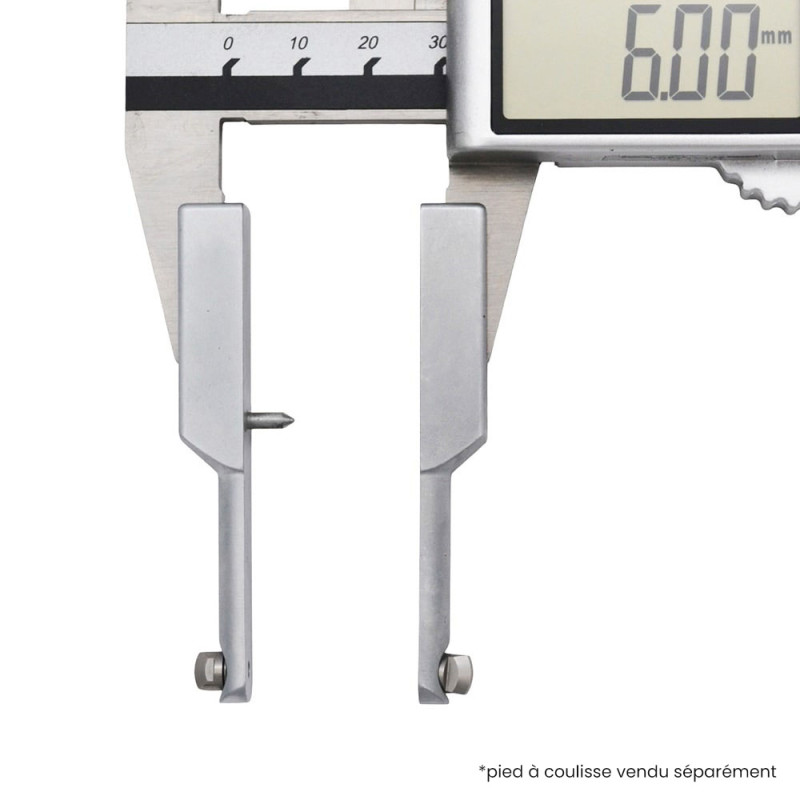

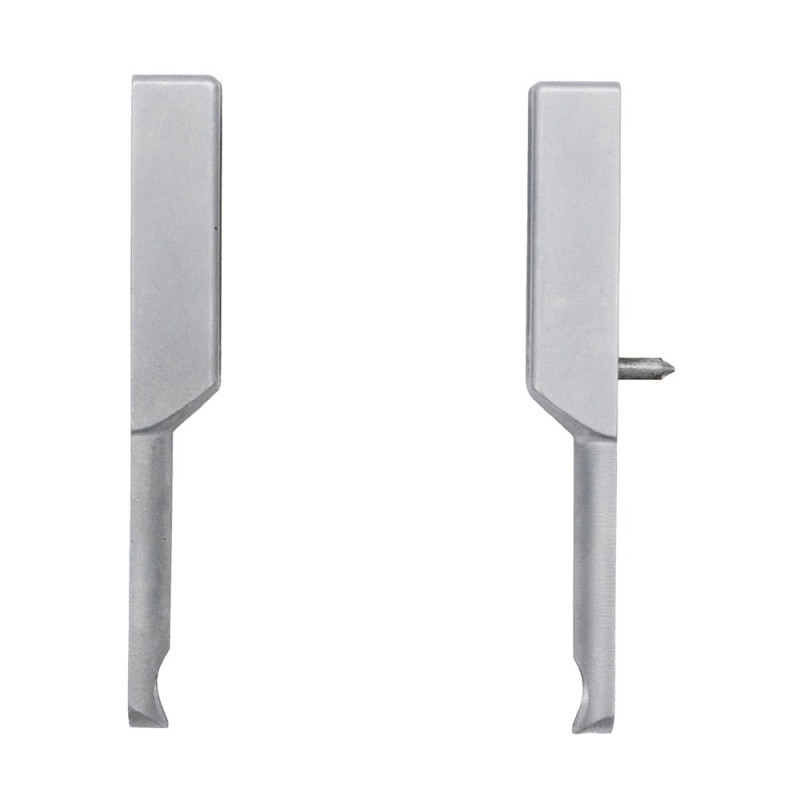

Le jeu de touches pour filetage intérieur est un ensemble d'inserts profilés se fixant sur les becs d'un pied à coulisse, reproduisant exactement le profil des filets métriques ou anglais (pas 0,6 à 4 mm). Il transforme le pied à coulisse en jauge filetée permettant de mesurer précisément diamètre sur flancs, diamètre moyen et usure des taraudages, là où becs standards glissent sans contact fiable.

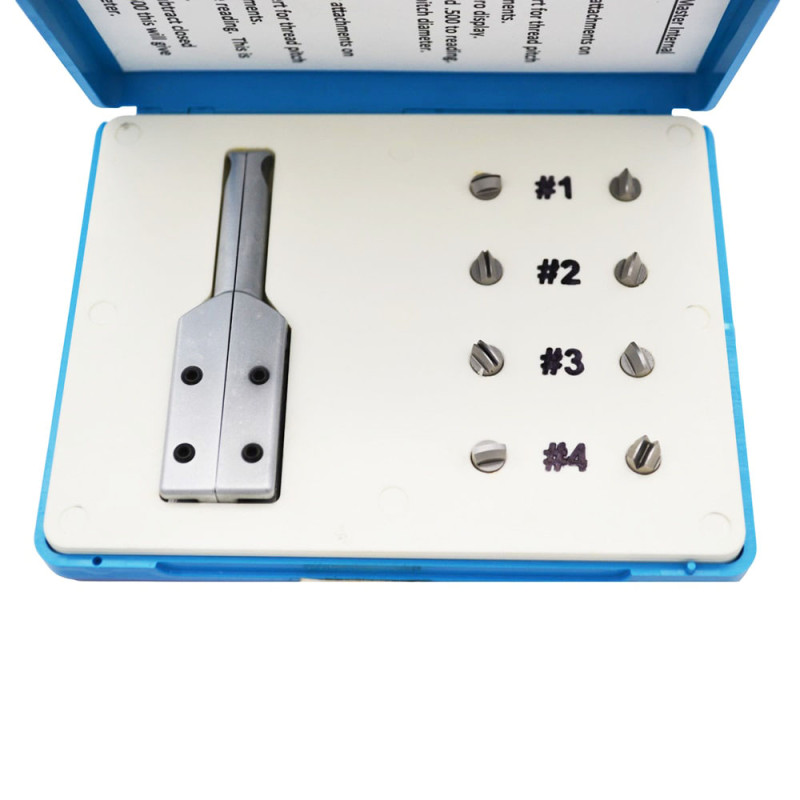

Les becs standards d'un pied à coulisse sont plats et parallèles, inadaptés aux géométries hélicoïdales et inclinées des filetages. Lorsqu'on tente de mesurer un taraudage (filetage femelle) avec becs classiques, ils touchent aléatoirement les crêtes sans contact stable sur les flancs inclinés à 60° (filetage métrique ISO) ou 55° (filetage anglais Whitworth/BSW), donnant des mesures erratiques variant de ±0,1 à ±0,3 mm selon positionnement. Les touches filetées spécialisées possèdent un profil en V complémentaire du filetage, avec angle de flanc correspondant exactement aux normes (60° métrique, 55° anglais). Lorsqu'elles pénètrent dans le taraudage, elles s'appuient simultanément sur les deux flancs opposés, positionnant automatiquement au diamètre moyen ou diamètre sur flancs selon type de touche. Le jeu couvre les pas de 0,6 mm (filetages fins horlogerie, instruments) à 4 mm (gros taraudages industriels M20-M30), englobant 95% des applications mécaniques courantes. Livré en coffret avec clé 6 pans pour montage/démontage rapide.

2. Quels paramètres de filetage intérieur peut-on réellement mesurer avec ce jeu de touches ?

Les touches filetées mesurent principalement le diamètre sur flancs (diamètre effectif) des taraudages, paramètre critique définissant la conformité du filetage. Elles permettent aussi de vérifier l'usure des filets, détecter déformations ovalisations, contrôler profondeur de taraudage, et valider la classe de tolérance (6H, 7H) des filetages femelles métriques et anglais.

En métrologie des filetages, trois diamètres sont essentiels : diamètre nominal (extérieur), diamètre sur flancs (moyen), et diamètre au fond. Le diamètre sur flancs est le plus critique car il détermine l'ajustement vis/écrou et la résistance mécanique de l'assemblage. Les touches filetées positionnent au diamètre sur flancs par contact bilatéral sur flancs inclinés, donnant lecture directe de ce paramètre avec précision de ±0,02 à ±0,03 mm. Applications : vérification de taraudages fraîchement exécutés (conformité à norme ISO 965-1 pour métrique, BS 84 pour Whitworth), contrôle d'usure sur filetages en service (comparaison vs valeur nominale détecte usure >0,05-0,1 mm nécessitant remplacement), détection d'ovalisation (mesure en plusieurs positions angulaires révèle déformations), contrôle de profondeur (insertion touches sur longueur taraudée). Limites : les touches ne mesurent pas directement le pas (distance entre filets) qui nécessite jauge de pas dédiée, ni la rugosité des flancs. Pour filetages de précision (classe 4H-5H) ou coniques (NPT, BSPT), privilégiez calibres tampons spécialisés offrant contrôle passe/ne-passe-pas normalisé.

3. Comment identifier et sélectionner la touche correspondant exactement au pas du taraudage à mesurer ?

Identifiez d'abord le type de filetage (métrique vs anglais) gravé sur la pièce ou le plan, puis mesurez le pas avec jauge de pas ou comptez les filets sur 10 mm. Sélectionnez dans le jeu la touche marquée du pas identifié (ex: 1,25 pour M8, 1,5 pour M10), vissez-la sur le porte-touche avec clé 6 pans fournie.

Processus systématique d'identification : pour filetage métrique ISO, le marquage indique diamètre nominal et pas (M10x1,5 signifie Ø10 mm nominal, pas 1,5 mm). Pour filetage anglais, notation en TPI (threads per inch) ou pas impérial - une jauge de pas confirme (plaque dentée à profils gradués). Si aucun marquage : utilisez jauge de pas en appliquant différents profils sur filetage jusqu'à coïncidence parfaite, ou comptez nombre de filets sur 10 mm pour filetage métrique (exemple : 6,66 filets/10 mm = pas 1,5 mm). Le jeu de touches couvre généralement : les pas métriques fins et les pas anglais équivalents. Chaque touche est gravée de son pas nominal. Montage : dévissez la touche précédente du porte-touche avec clé 6 pans, vissez la nouvelle touche jusqu'à blocage (serrage modéré, pas excessif), vérifiez absence de jeu en tentant de la faire pivoter manuellement.

4. Quelle est la technique correcte pour mesurer un taraudage avec ces touches filetées ?

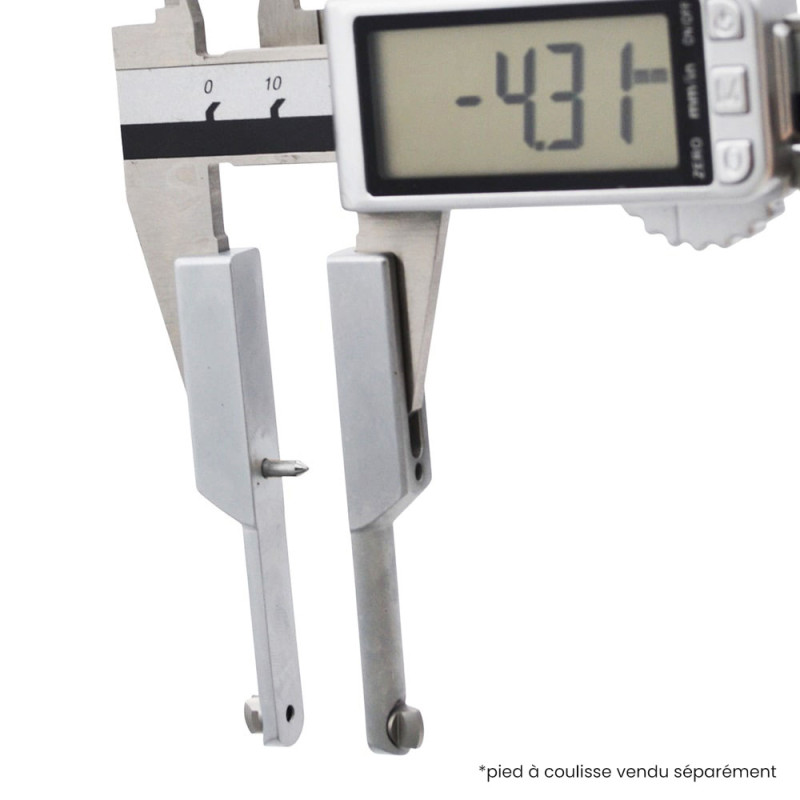

Nettoyez soigneusement le taraudage, montez la touche de pas approprié, introduisez les touches filetées perpendiculairement à l'axe du trou en les enfonçant progressivement jusqu'à contact stable sur flancs, basculez légèrement le pied à coulisse pour trouver le diamètre maximum (position perpendiculaire), bloquez la vis et lisez la cote.

Protocole rigoureux : débutez par nettoyer le taraudage avec brosse métallique ou air comprimé - éliminez copeaux, huile, saletés qui fausseraient le contact. Montez la touche de pas correct sur chaque bec du pied à coulisse (touches par paires symétriques). Positionnez le pied à coulisse perpendiculairement à l'axe du trou taraudé - un angle de mesure faussé donne sous-mesure de plusieurs centièmes. Introduisez délicatement les touches filetées dans le taraudage en les enfonçant progressivement - elles doivent pénétrer sans forcer (résistance anormale indique pas erroné ou filetage endommagé). Recherchez le point de contact optimal : balancez légèrement le pied à coulisse d'avant en arrière tout en observant la graduation - la valeur maximale correspond à la position parfaitement perpendiculaire donnant le vrai diamètre sur flancs. Bloquez immédiatement la vis de blocage du pied à coulisse, retirez délicatement, puis lisez la cote affichée. Pour filetages profonds (>20 mm), vérifiez la constance du diamètre en mesurant à différentes profondeurs - variation >0,05 mm révèle usure inhomogène ou défaut de taraudage.

5. Quelles sont les limites pratiques de ce système comparé aux calibres tampons professionnels ?

Les touches filetées donnent une valeur chiffrée du diamètre (mesure absolue) mais avec précision limitée à ±0,02-0,03 mm. Pour contrôle qualité strict (aéronautique, médical, automobile), les calibres tampons passe/ne-passe-pas offrent vérification normalisée rapide et fiable des tolérances 6H/7H sans interprétation, mais ne quantifient pas l'écart à la cote nominale.

Comparaison métrologique objective : les touches sur pied à coulisse mesurent le diamètre effectif avec incertitude de ±0,02 à ±0,03 mm (combinaison de résolution instrument 0,01-0,02 mm + erreur positionnement + flexibilité becs). Elles conviennent parfaitement au contrôle d'atelier avec tolérances IT7-IT9 (±0,05 à ±0,15 mm), dépannage, ou vérification d'usure en maintenance. Les calibres tampons PASSE (GO) et NE-PASSE-PAS (NO-GO) conformes ISO 1502 vérifient instantanément si le taraudage respecte les limites haute et basse de la classe de tolérance (6H standard, 7H large, 5H serrée). Tampon PASSE doit entrer librement (diamètre mini), tampon NE-PASSE-PAS doit bloquer au bout de 2-3 filets (diamètre maxi).

6. Comment entretenir et stocker ce jeu de touches pour préserver sa précision sur le long terme ?

Nettoyez systématiquement les touches après usage avec chiffon doux ou dégraissant, séchez parfaitement, appliquez fine couche d'huile protectrice, rangez au coffret en évitant contacts entre touches, vérifiez périodiquement absence d'usure sur profils filetés, et remplacez toute touche présentant traces d'écrasement ou déformation des flancs.


Les profils filetés précis des touches sont sensibles à l'usure et aux chocs. Routine post-utilisation : après chaque session, retirez les touches du pied à coulisse, nettoyez-les avec chiffon microfibre sec pour éliminer copeaux métalliques et résidus de lubrifiants. Si exposition à liquides de coupe aqueux ou huiles émulsionnables, nettoyez avec dégraissant doux (alcool isopropylique, pétrole désaromatisé) puis séchez soigneusement. Appliquez très fine couche d'huile protectrice (huile de vaseline, Ballistol) pour prévenir oxydation - essuyez l'excédent (surplus attire poussières). Rangez chaque touche dans son logement dédié du coffret - évitez absolument contacts métal/métal qui créent micro-rayures sur flancs filetés. Inspectez régulièrement (tous les 6-12 mois ou après 200-300 mesures) : observez les flancs à la loupe (×10) - toute usure visible (aplatissement crêtes, marques d'écrasement) ou déformation nécessite remplacement immédiat de la touche concernée. Ne forcez jamais les touches dans taraudages trop serrés ou pas incorrects (risque de déformation plastique permanente). Pour usage professionnel intensif, considérez étalonnage périodique par laboratoire spécialisé vérifiant conformité profils aux normes ISO.

MicronFrance propose le jeu de touches pour mesure extérieure, présent dans sa gamme générale de pied à coulisse, rubrique métrologie.

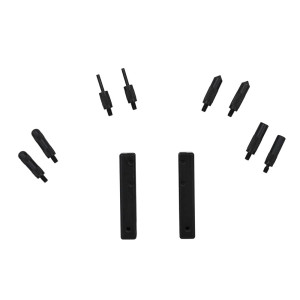

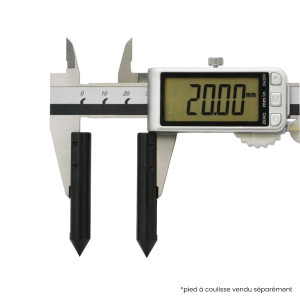

Cette gamme comporte 3 entrées : le pied à coulisse numériquel, le pied à coulisse mécanique, les pieds à coulisse spéciaux. Pour compléter sa gamme, MicronFrance propose également des accessoires pour pied à coulisse : jeux de touche, jauge d'entraxe ou base de profondeur pour pied à coulisse.
