Jauge d’entraxe pour pied à coulisse

1. Qu'est-ce qu'une jauge d'entraxe et à quoi sert-elle exactement ?

Une jauge d'entraxe est un accessoire transformant le pied à coulisse en instrument de mesure de distance entre centres de deux alésages ou perçages. Les pointes coniques 60° se centrent automatiquement dans chaque trou, donnant mesure directe de l'entraxe sans calculs.

Les becs standards du pied à coulisse ne peuvent pas se centrer précisément dans les alésages, donnant mesures approximatives. Les pointes coniques 60° de la jauge s'auto-centrent par géométrie : introduites dans chaque trou, elles trouvent naturellement le centre. Applications : contrôle d'entraxe de perçages pour fixations, vérification de positions d'alésages après usinage, mesure de distances entre centres de trous borgnes.

2. Pourquoi des pointes à 60° plutôt qu'une autre géométrie ?

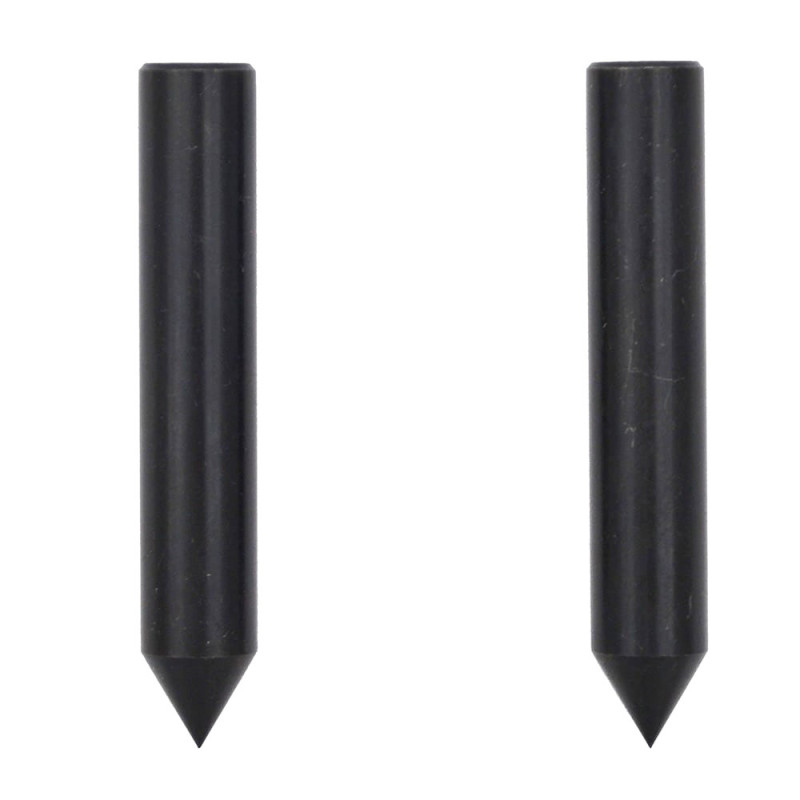

L'angle 60° assure centrage automatique optimal dans alésages de différents diamètres sans glissement. Cet angle standard en métrologie combine stabilité du contact, auto-centrage précis, et compatibilité avec perçages Ø3-30 mm environ.

Géométrie à 60° : suffisamment pointue pour pénétrer les petits alésages, et assez large pour assurer un contact stable dans les grands trous. Les angles plus aigus (30-45°) risquent un glissement dans les grands alésages, tandis que les angles plus larges (90°) donnent un centrage imprécis dans les petits trous. Le 60° est un standard industriel pour les pointes à centrer, les pointeaux et les jauges d'entraxe car il offre le meilleur compromis entre répétabilité et polyvalence sur des diamètres de 3 à 30 mm.

3. Avec quels pieds à coulisse cette jauge d'entraxe est-elle compatible ?

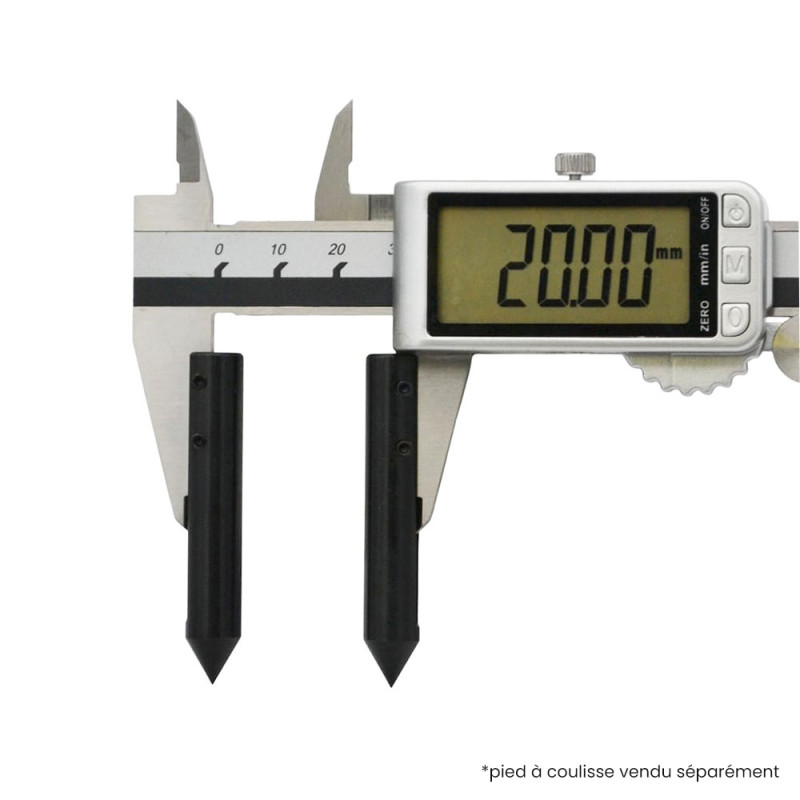

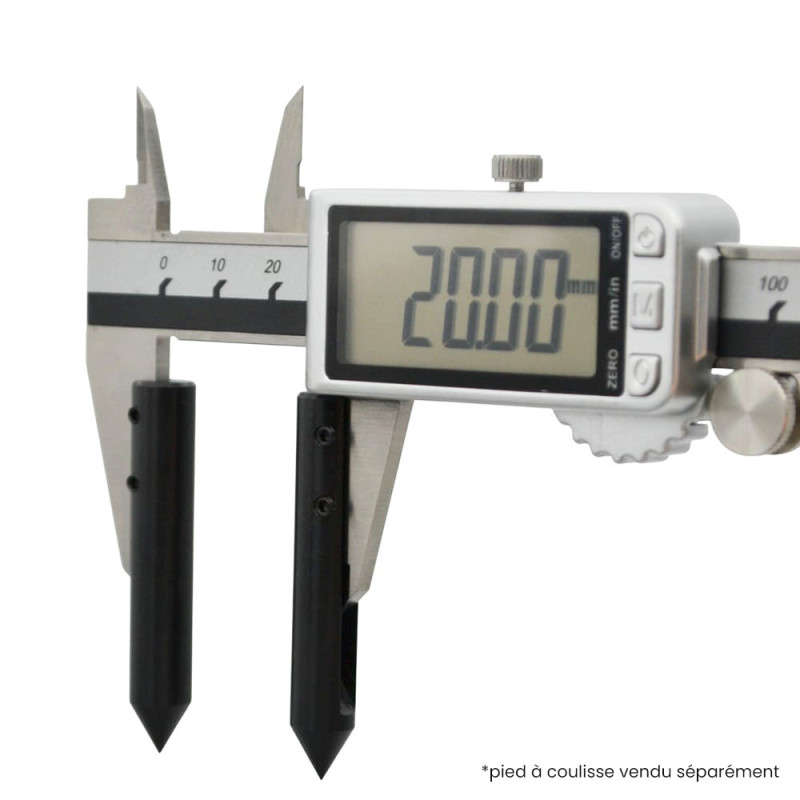

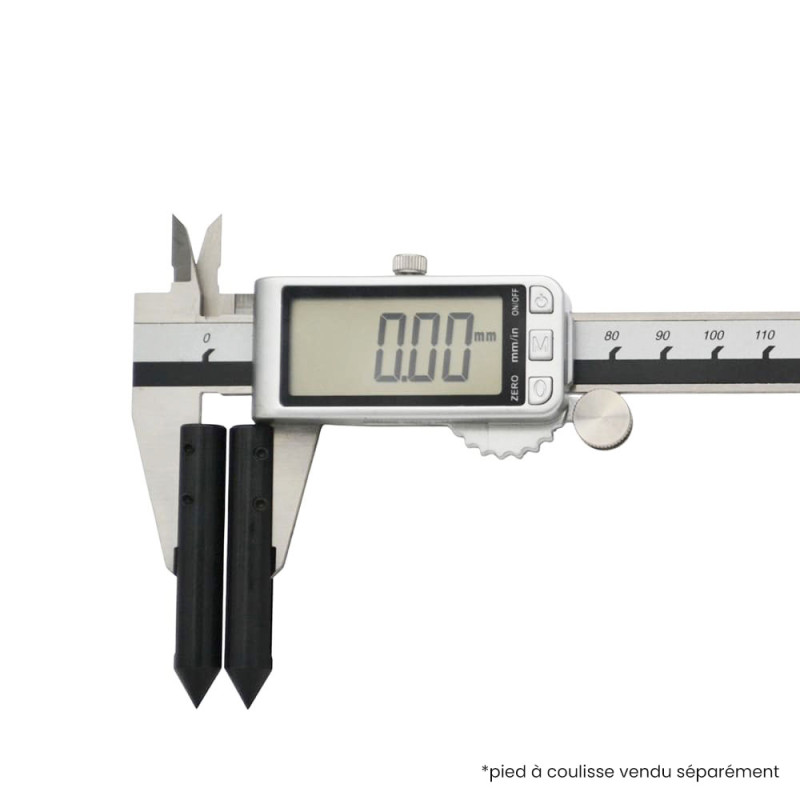

Compatible avec pieds à coulisse à becs croisés de capacités 100, 150 et 200 mm. Les touches Ø9,5 mm se fixent sur becs supérieurs via vis de serrage clé 6 pans fournie. Vérifiez compatibilité becs croisés avant achat.

La plupart des pieds à coulisse digitaux, à cadran, ou vernier 100-200 mm sont compatibles si équipés de becs croisés standards. Incompatible avec : pieds à coulisse sans becs croisés (becs longs uniquement), modèles grande capacité ≥300 mm (géométrie becs différente), pieds spécialisés. Longueur touches 55 mm permet d'atteindre les perçages en retrait sur les pièces épaisses jusqu'à 40-50 mm.

4. Comment mesurer correctement un entraxe avec cette jauge ?

Fixez touches sur becs supérieurs, introduisez pointes dans premier alésage jusqu'à auto-centrage, bloquez vis pied à coulisse, déplacez vers second alésage, introduisez pointes jusqu'à centrage, lisez cote directe de l'entraxe.

Technique : nettoyez les alésages avant mesure, introduisez les pointes progressivement sans forcer jusqu'à contact stable fond conique, vérifiez que le pied à coulisse reste perpendiculaire à la surface pièce, bloquez la vis de blocage pied avant lecture. Pour une répétabilité optimale, mesurez 3 fois et faites la moyenne. La cote lue est l'entraxe direct sans correction ni calcul car les pointes se centrent automatiquement.

5. Quelle précision peut-on attendre lors de mesures d'entraxe ?

Précision ±0,05-0,08 mm selon rigidité montage et diamètre alésages. Meilleure que mesure becs standards (±0,2-0,3 mm) mais inférieure à machine à mesurer tridimensionnelle (±0,01-0,02 mm). Convient tolérances industrielles IT8-IT9.

Facteurs affectant la précision : qualité du centrage dans les alésages (optimale avec diamètres supérieurs à 5 mm), propreté des fonds d'alésages (copeaux ou bavures perturbent le centrage), serrage ferme des touches sur les becs, positionnement perpendiculaire du pied à coulisse par rapport à la surface. Pour tolérances critiques inférieures à ±0,05 mm sur entraxes, privilégiez une machine à mesurer tridimensionnelle ou un comparateur monté sur montage dédié. Cette jauge est suffisante pour production en série avec tolérances de ±0,1-0,2 mm.

6. Quels types d'entraxes peut-on mesurer avec cette jauge ?

Mesure entraxes horizontaux, verticaux ou inclinés entre deux alésages borgnes ou débouchants Ø3-30 mm environ, espacés jusqu'à la capacité du pied à coulisse (100-200 mm selon modèle). Ne convient pas pour mesures multiples de plus de 2 trous simultanément.

Applications typiques : entraxe de trous de fixation sur flasques et supports, distance entre alésages de roulements, espacement de perçages sur pièces usinées, vérification de positionnement après fraisage. Limitations : mesure uniquement 2 trous à la fois (pas 3 ou plus), les alésages doivent être accessibles aux pointes de 55 mm, les diamètres inférieurs à 3 mm ou supérieurs à 30 mm donnent un centrage moins fiable, les entraxes supérieurs à la capacité du pied nécessitent un instrument dédié.
