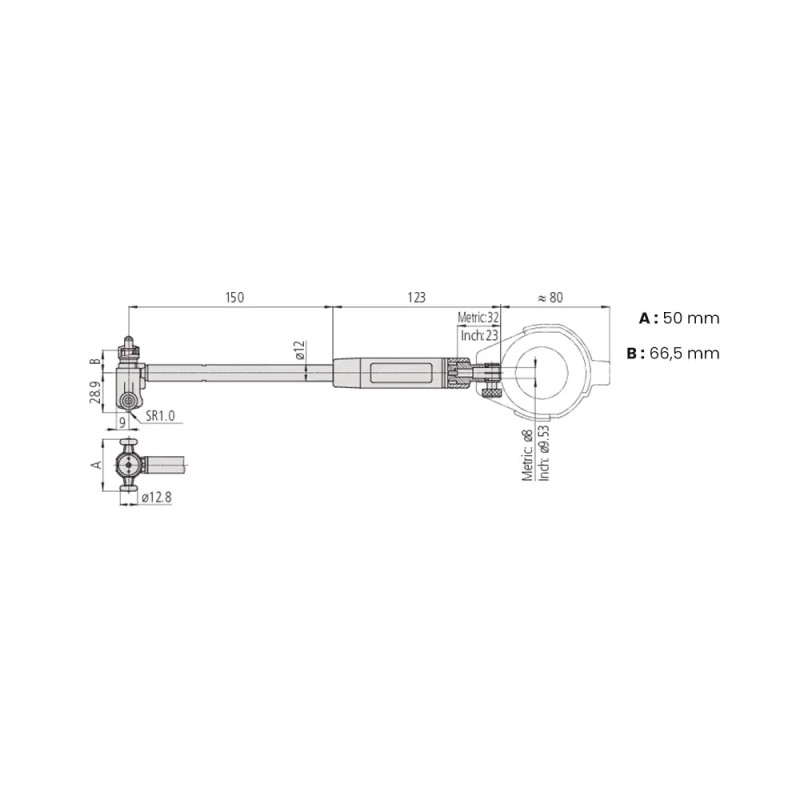

Vérificateur d'alésage Mitutoyo®


511-711-20

- Vérificateur d'alésage Mitutoyo.
- Capacité de l'alésomètre Mitutoyo : 18-35 mm.
- Profondeur de mesure ; 100 mm.
- Nombre de touches : 9.
- Série : 511.
- Livré avec un comparateur à cadran résolution 0,01 mm.

358,80 €
TTC
Capacité
Disponibilité Livré en 24 à 48 heures
Quantité

Description

- Vérificateur d'alésage Mitutoyo, parfait pour effectuer vos contrôles d'alésage.
- Selon vos besoins, vous pouvez remplacer le comparateur fourni par n'importe quel comparateur à canon 8 mm.

Produits associés

La précision du vérificateur d'alésage

Le vérificateur d'alésage Mitutoyo® série 511 est un instrument de précision conçu pour mesurer avec exactitude le diamètre intérieur des trous et alésages.

Cet outil polyvalent combine la fiabilité d'un comparateur à cadran Mitutoyo® avec un système de touches de mesure interchangeables, offrant une flexibilité inégalée dans la métrologie industrielle.





Fonctionnement
Le vérificateur utilise un système à 3 points de contact, assurant une mesure stable et précise. Les deux points fixes et un point mobile s'adaptent parfaitement à la surface intérieure de l'alésage. Le comparateur à cadran, d'une résolution de 0,01 mm, traduit le mouvement du point mobile en une lecture précise du diamètre.

Avantages spécifiques

  • Plage de mesure étendue De 18 à 35 mm avec le modèle de base, extensible jusqu'à 150 mm avec les accessoires appropriés.
  • Profondeur de mesure importante 100 mm, permettant la mesure d'alésages profonds.
  • Flexibilité 9 touches interchangeables pour s'adapter à différentes tailles d'alésages.
  • Compatibilité Possibilité de remplacer le comparateur par d'autres modèles à canon de 8 mm pour des besoins spécifiques.

Précision et fiabilité
Bénéficiant de l'expertise Mitutoyo®, ce vérificateur offre une précision de ±2 μm sur toute sa plage de mesure. La construction robuste en acier inoxydable trempé garantit une durabilité exceptionnelle et une résistance à l'usure, assurant des mesures fiables même dans des environnements industriels exigeants.







Applications et utilisations

La polyvalence et la précision du vérificateur d’alésage Mitutoyo en font un outil indispensable pour les techniciens qualité, les ingénieurs de production et les mécaniciens de précision dans de nombreux secteurs industriels.

La capacité à mesurer des alésages de différentes tailles grâce aux touches interchangeables rend cet instrument particulièrement adapté aux environnements de production variés où la flexibilité est essentielle.



Le vérificateur d'alésage Mitutoyo® série 511 trouve son utilité dans une large gamme d'industries et d'applications

Industrie automobile

Contrôle qualité des cylindres de moteurs

Vérification des alésages de pistons et de bielles

Inspection des logements de roulements dans les boîtes de vitesses

Mesure des alésages de freins à disque

Aérospatiale

Contrôle des alésages dans les structures d'aéronefs

Vérification des diamètres intérieurs des composants de turbines

Inspection des logements de bagues dans les trains d'atterrissage

Industrie manufacturière

Contrôle dimensionnel des pièces usinées

Vérification des alésages dans les moules d'injection plastique

Inspection des diamètres intérieurs des paliers lisses

Industrie hydraulique et pneumatique

Mesure des alésages de vérins hydrauliques

Contrôle des diamètres intérieurs des vannes et soupapes

Industrie des machines-outils

Vérification de la précision des broches de machines

Contrôle des alésages de fixation d'outils

Industrie médicale

Inspection des composants de prothèses articulaires

Contrôle qualité des instruments chirurgicaux creux

Horlogerie de précision

Mesure des alésages dans les platines et ponts de montres

Industrie du pétrole et du gaz

Vérification des alésages dans les vannes et raccords de tuyauterie

Industrie textile

Contrôle des diamètres intérieurs des broches et rotors de filature

Recherche et développement

  • Mesures précises pour le prototypage et l'analyse dimensionnelle

Dans chacune de ces applications, le vérificateur d'alésage Mitutoyo® permet

  • Des mesures rapides et précises sur le lieu de production
  • La détection précoce des défauts de fabrication
  • L'assurance qualité des produits finis
  • L'optimisation des processus de fabrication





Questions et réponses



Quelle est la précision du vérificateur d'alésage Mitutoyo® série 511 ?
La précision de ce vérificateur est de ±2 μm sur toute sa plage de mesure.

Quelle est la plage de mesure de ce vérificateur d'alésage ?
Le modèle de base couvre une plage de 18 à 35 mm, mais elle peut être étendue jusqu'à 150 mm avec les accessoires appropriés.

Quelle est la profondeur de mesure maximale ?
La profondeur de mesure maximale est de 100 mm, permettant la mesure d'alésages profonds.

Combien de touches interchangeables sont fournies avec l'instrument ?
Le vérificateur d'alésage Mitutoyo® série 511 est livré avec 9 touches interchangeables.

Peut-on remplacer le comparateur fourni par un autre modèle ?
Oui, le comparateur peut être remplacé par n'importe quel autre modèle à canon de 8 mm pour répondre à des besoins spécifiques.

Quelle est la résolution du comparateur fourni ?
Le comparateur à cadran fourni a une résolution de 0,01 mm.

Le vérificateur d'alésage est-il adapté à un usage intensif en environnement industriel ?
Oui, sa construction en acier inoxydable trempé assure une durabilité exceptionnelle et une résistance à l'usure, même dans des conditions industrielles exigeantes.

Quels sont les principaux domaines d'application de cet instrument ?
Il est largement utilisé dans l'industrie automobile, l'aérospatiale, la fabrication de machines-outils, l'industrie hydraulique et pneumatique, entre autres.

Le vérificateur d'alésage Mitutoyo® nécessite-t-il un étalonnage régulier ?
Comme tout instrument de précision, un étalonnage régulier est recommandé pour maintenir sa précision. La fréquence dépend de l'intensité d'utilisation et des normes de qualité de votre industrie.

Quelle est la garantie offerte par Mitutoyo® sur ce produit ?
Mitutoyo® offre généralement une garantie de 1 an sur ses instruments de mesure. Veuillez vérifier les conditions spécifiques auprès de votre revendeur.

Le vérificateur d'alésage est-il livré avec un certificat d'étalonnage ?
Oui, Mitutoyo® fournit habituellement un certificat d'étalonnage avec ses instruments de précision.

Comment nettoyer et entretenir correctement ce vérificateur d'alésage ?
Nettoyez-le délicatement avec un chiffon doux après chaque utilisation. Évitez l'exposition à l'humidité et aux produits chimiques agressifs. Rangez-le dans son étui lorsqu'il n'est pas utilisé.
