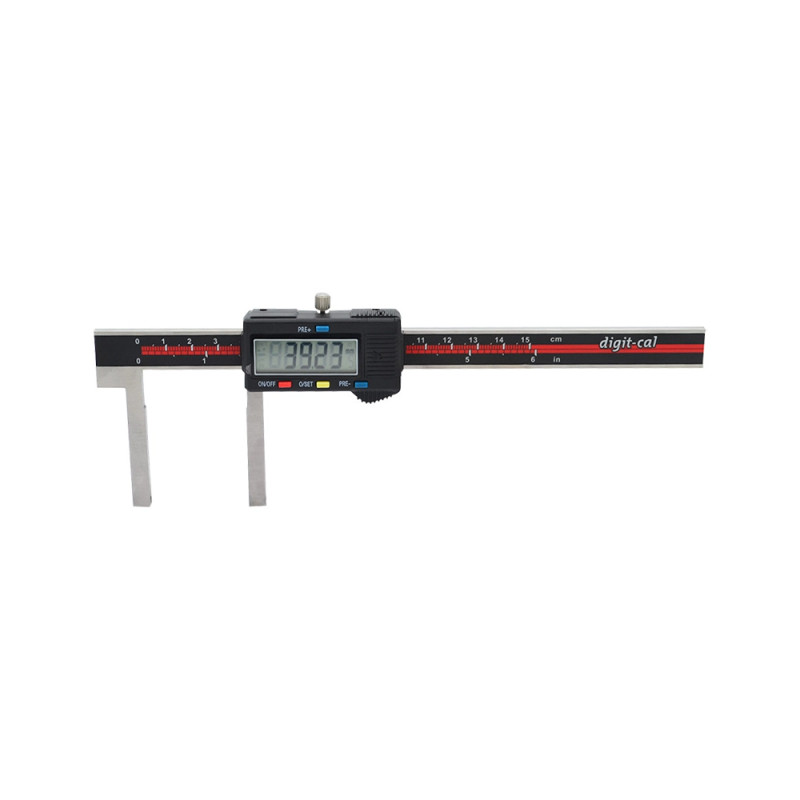

Pied à coulisse avec filetage M2,5

1. Qu'est-ce que le filetage M2,5 intégré et à quoi sert-il exactement sur ce pied à coulisse ?

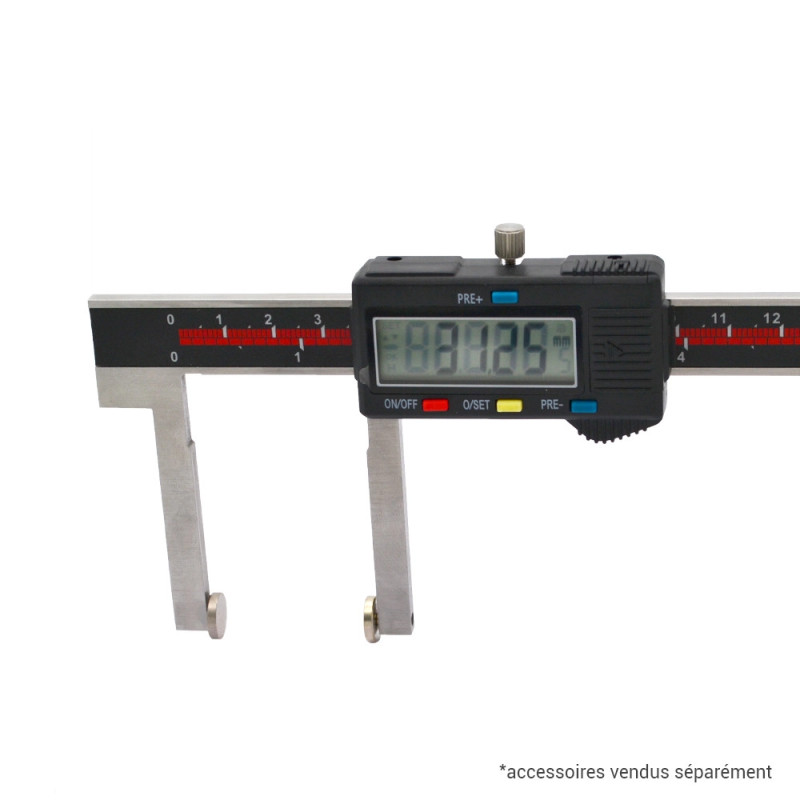

Le filetage M2,5 intégré sur ce pied à coulisse permet de fixer différents types de touches de mesure interchangeables, notamment des touches pour comparateur vendues séparément. Ce pas de vis standard M2,5 est une norme très répandue en métrologie qui assure la compatibilité avec une grande variété d'accessoires professionnels comme les touches sphériques, les touches couteaux, les touches à disque ou les rallonges de mesure. Cette modularité transforme votre pied à coulisse en un instrument polyvalent capable de s'adapter à des configurations de mesure très variées selon vos besoins spécifiques. L'instrument est livré d'origine avec un jeu de touches M2,5, ce qui vous permet de commencer immédiatement à travailler tout en ayant la possibilité d'enrichir votre équipement avec d'autres touches spécialisées au fur et à mesure de vos besoins métrologiques.

2. Quelle est la différence entre la capacité de mesure principale de 150 mm et celle du bec de 45 mm ?

La capacité de mesure principale de 0 à 150 mm fait référence à la course totale du curseur mobile sur la règle graduée, ce qui correspond aux mesures que vous pouvez effectuer avec les becs croisés standards de l'instrument pour les dimensions extérieures et intérieures classiques. La capacité du bec de 45 mm indique quant à elle la profondeur maximale que peut atteindre la jauge de profondeur intégrée ou les touches spéciales fixées sur le filetage M2,5. Cette configuration permet par exemple de mesurer la profondeur d'un alésage borgne jusqu'à 45 mm, ou d'accéder à des zones en retrait avec des touches spécifiques. Les deux capacités sont complémentaires et offrent une grande flexibilité d'utilisation pour des mesures aussi bien en surface qu'en profondeur ou dans des zones d'accès difficile.

3. Quels types de touches pour comparateur sont compatibles avec ce pied à coulisse et comment les choisir ?

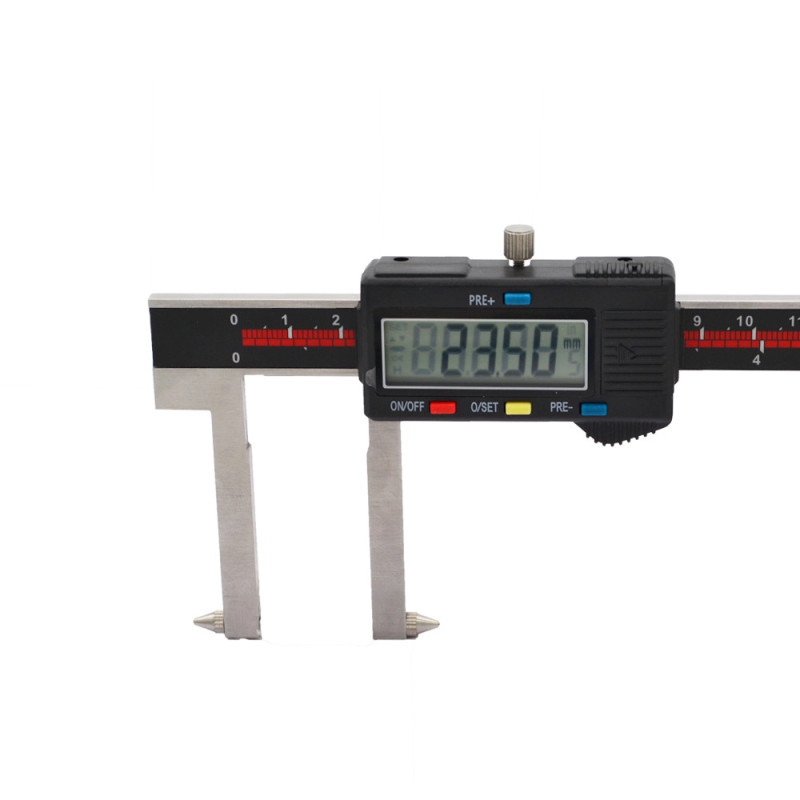

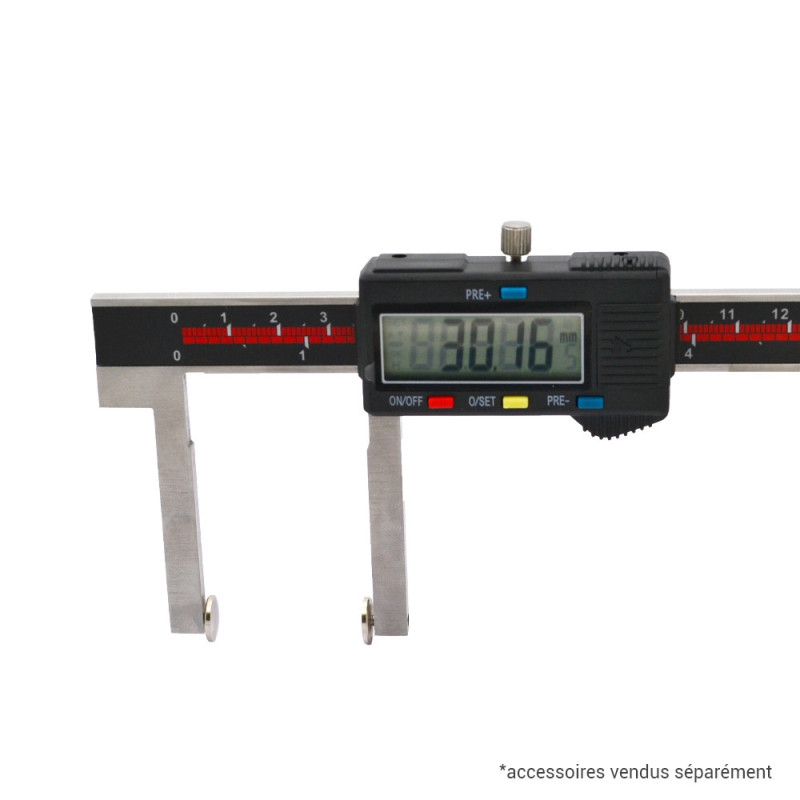

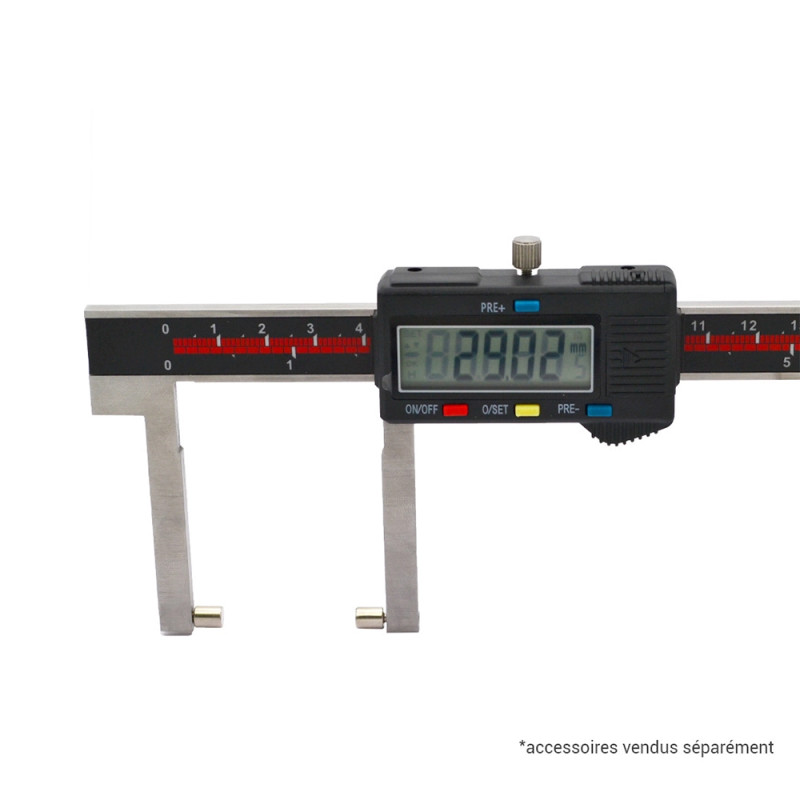

Ce pied à coulisse est compatible avec toutes les touches de métrologie munies d'un filetage femelle M2,5, qui est un standard international largement utilisé. Les touches disponibles séparément chez Micron France incluent notamment les touches sphériques de différents diamètres pour mesurer des surfaces courbes ou des fonds de gorges, les touches plates pour les mesures d'épaisseur classiques, les touches à disque pour les matériaux souples qui nécessitent une surface d'appui plus large, et les touches couteaux pour accéder à des rainures étroites. Le choix dépend entièrement de votre application spécifique : pour mesurer un profil arrondi vous opterez pour une touche sphérique, pour vérifier l'épaisseur d'une mousse vous préférerez une touche à disque, et pour une gorge étroite vous sélectionnerez une touche couteau. N'hésitez pas à consulter le catalogue Micron France pour visualiser toutes les options disponibles.

4. Comment utiliser efficacement les fonctions de mesure absolue et relative sur cet instrument ?

La fonction de mesure absolue affiche la position réelle du curseur par rapport au zéro physique de l'instrument, ce qui correspond à la mesure classique depuis l'origine de la règle. Cette fonction est idéale pour mesurer directement la dimension totale d'une pièce. La fonction de mesure relative, quant à elle, vous permet de définir n'importe quelle position comme nouveau point de référence zéro. Concrètement, si vous devez contrôler une série de pièces qui doivent toutes mesurer exactement 50 mm avec une tolérance de ±0,05 mm, vous positionnez le curseur à 50,00 mm puis vous activez le mode relatif pour redéfinir cette position comme nouveau zéro. Ensuite, l'afficheur indique directement l'écart par rapport à cette valeur nominale : un affichage de +0,03 signifie que la pièce mesure 50,03 mm et se trouve dans la tolérance, tandis qu'un affichage de -0,08 indique 49,92 mm et donc un rebut. Ce mode fait gagner un temps considérable en contrôle qualité et élimine les risques d'erreur de calcul mental.

5. Pourquoi choisir cet instrument plutôt qu'un pied à coulisse digital classique et pour quelles applications est-il particulièrement adapté ?

Cet instrument se distingue d'un pied à coulisse digital classique par sa capacité d'adaptation grâce au filetage M2,5 qui transforme l'outil en véritable plateforme de mesure modulaire. Alors qu'un pied à coulisse standard reste limité aux mesures avec ses becs fixes, ce modèle peut recevoir une gamme complète de touches spécialisées qui étendent considérablement son champ d'application. Il est particulièrement adapté aux laboratoires de métrologie qui doivent effectuer une grande variété de contrôles avec un nombre réduit d'instruments, aux ateliers de mécanique de précision nécessitant des mesures dans des configurations géométriques complexes, aux services qualité industriels qui contrôlent des pièces très diverses, et à toute activité où la polyvalence prime sur la spécialisation. L'investissement dans les touches interchangeables reste bien plus économique que l'achat de multiples instruments spécialisés, tout en offrant la même précision de 0,01 mm pour toutes les configurations de mesure.
