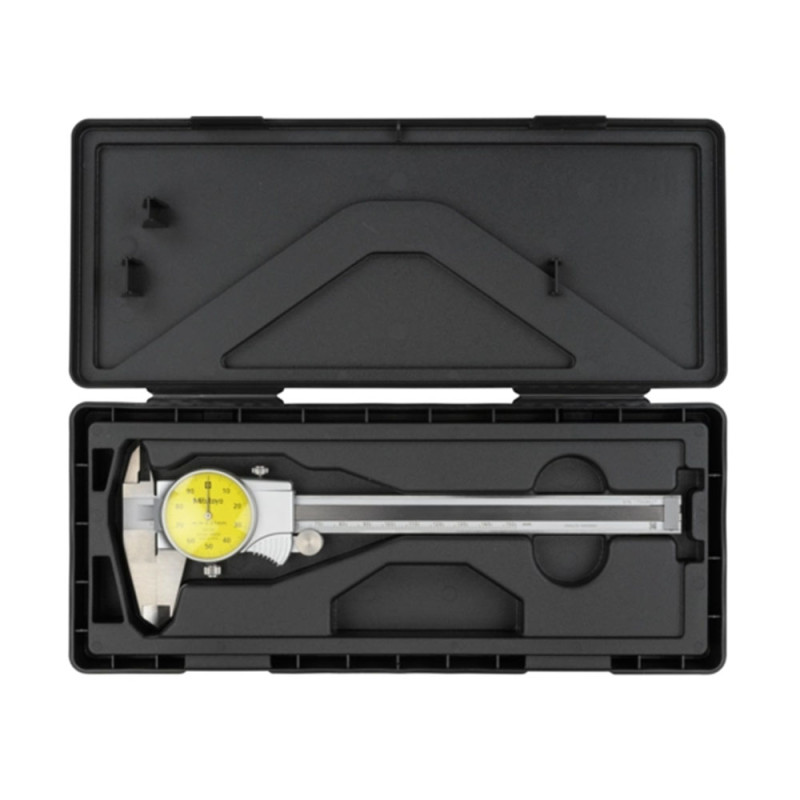

Pied à coulisse à cadran au 0,01mm Mitutoyo®

1. Qu'est-ce qui justifie la réputation mondiale de Mitutoyo® en métrologie ?

Mitutoyo® est le fabricant japonais de référence depuis 1934, reconnu pour ses tolérances de fabrication ultra-serrées, sa traçabilité complète selon normes JIS/ISO/DIN, son contrôle qualité absolu sur chaque instrument, et sa durée de vie exceptionnelle de 20-30 ans en usage professionnel intensif.

Fondée au Japon en 1934, Mitutoyo® s'est imposée comme la référence absolue en métrologie industrielle grâce à une philosophie d'excellence sans compromis. Chaque instrument subit des contrôles qualité draconiens à plusieurs étapes de fabrication : sélection des aciers inoxydables haute performance, usinage de précision sur machines 5 axes à tolérances micrométriques, assemblage manuel par des techniciens formés pendant des années, puis vérification finale individuelle avec certificat d'inspection. La crémaillère de ce pied à coulisse est usinée avec une précision de ±2 microns sur toute sa longueur, garantissant une linéarité parfaite du mouvement et une répétabilité au centième même après des centaines de milliers de mesures.

La traçabilité Mitutoyo® couvre l'ensemble du cycle : vous pouvez remonter jusqu'aux lots de matière première, identifier l'opérateur qui a effectué l'assemblage final, et obtenir les certificats d'étalonnage rattachés aux étalons nationaux japonais (AIST) ou internationaux (BIPM). Cette rigueur explique pourquoi les laboratoires accrédités ISO 17025, les industries aéronautiques (Airbus, Boeing), automobiles (Toyota, Mercedes), et pharmaceutiques privilégient systématiquement Mitutoyo® pour leurs mesures critiques. Le service après-vente Mitutoyo® assure un support technique de qualité, des pièces détachées disponibles pendant 20+ ans, et des réparations/recalibrations par des centres agréés. Investir dans un Mitutoyo®, c'est choisir un instrument qui vous accompagnera toute votre carrière professionnelle avec une fiabilité constante.

2. En quoi ce modèle Mitutoyo® surpasse-t-il les pieds à coulisse à cadran standards ?

La qualité de construction Mitutoyo® se traduit par un cadran antichoc protégé, une crémaillère usinée au micron près pour une fluidité parfaite, des becs rectifiés avec précision garantissant un parallélisme optimal, un acier inoxydable trempé résistant à la corrosion, et un mécanisme pignon-crémaillère sans jeu mécanique sur toute la durée de vie.

Comparons ce Mitutoyo® à un pied à coulisse à cadran économique standard. Sur le modèle standard, la crémaillère est souvent usinée avec des tolérances larges (±10-20 microns), créant des irrégularités qui se traduisent par des à-coups lors du déplacement du coulisseau. Après quelques mois d'usage intensif, un jeu apparaît entre pignon et crémaillère, provoquant des erreurs de répétabilité de ±0,02 à ±0,03 mm. Le cadran standard utilise des roulements en bronze qui s'usent progressivement, et le verre de protection peut se fissurer au premier choc.

Le Mitutoyo® élimine ces défauts par conception. La crémaillère subit une rectification finale à tolérance ±2 microns, garantissant un mouvement d'une fluidité exceptionnelle sans aucun point dur sur les 150 mm de course. Le pignon en acier trempé haute qualité tourne sur des paliers à roulements à billes miniatures sans jeu, assurant une transmission rigoureuse sans dérive même après 10-15 ans d'usage quotidien. Le cadran antichoc protège le mécanisme interne : si vous faites tomber accidentellement l'instrument (à éviter absolument !), le système de suspension absorbe le choc et préserve la précision. Les becs sont rectifiés plans-parallèles avec une tolérance de ±0,005 mm, garantissant un contact parfait sur toute leur surface. La finition chromée mate exclusive Mitutoyo® élimine les reflets parasites et facilite la lecture sous n'importe quel éclairage. Résultat : une répétabilité de ±0,005 à ±0,008 mm sur toute la durée de vie, soit 3 à 4 fois supérieure aux modèles économiques.

3. Pourquoi privilégier le cadran mécanique face aux modèles digitaux modernes ?

Le cadran mécanique Mitutoyo® offre une réactivité instantanée de l'aiguille permettant de visualiser les variations en temps réel (essentiel pour contrôler battements et tolérances), zéro panne électronique ou batterie, fonctionnement garanti dans tous les environnements (humidité, froid, champs magnétiques), et durée de vie illimitée sans obsolescence technologique.

Les pieds à coulisse digitaux dominent aujourd'hui le marché grâce à leur affichage numérique direct. Pourtant, de nombreux professionnels expérimentés restent fidèles au cadran mécanique Mitutoyo® pour des raisons techniques solides. Première raison : la réactivité de l'aiguille. Sur un digital, l'affichage se rafraîchit 2-5 fois par seconde, créant un léger décalage entre le mouvement physique et l'affichage. Sur le cadran mécanique, l'aiguille suit instantanément le déplacement sans aucune latence. Cette réactivité est cruciale quand vous contrôlez le battement d'un arbre en rotation sur un tour : vous voyez immédiatement l'aiguille osciller, indiquant l'amplitude du défaut de concentricité. Impossible à détecter avec un digital qui affiche des chiffres changeants sans visualisation de l'amplitude.

Deuxième raison : la fiabilité absolue. Un digital dépend d'une pile qui se décharge toujours au pire moment (en plein contrôle urgent de série). Son électronique craint l'humidité des ateliers de décolletage avec brouillard d'huile, les champs magnétiques intenses près des machines de soudage ou d'électroérosion, et les températures extrêmes (inférieures à 5°C ou supérieures à 40°C). Le Mitutoyo® mécanique fonctionne sans défaillance de -10°C à +60°C, résiste aux projections d'huile, et reste opérationnel près de toute source magnétique. Troisième raison : la pérennité. Dans 20 ans, ce Mitutoyo® fonctionnera toujours parfaitement après un simple entretien. Les digitaux d'aujourd'hui seront obsolètes (pièces détachées indisponibles, technologies dépassées), nécessitant remplacement. Pour les industries certifiées (aéronautique, médical, automobile), cette longévité garantit un coût total de possession (TCO) bien inférieur malgré l'investissement initial plus élevé.

4. Comment lire avec précision et exploiter pleinement la résolution de 0,01 mm ?

Positionnez-vous perpendiculairement au cadran pour éviter l'erreur de parallaxe, lisez les millimètres sur la règle puis les centièmes sur le cadran (100 divisions = 1 mm), vérifiez systématiquement le zéro avant chaque série, et utilisez la molette de guidage pour approcher progressivement sans excès de pression.

La lecture du cadran Mitutoyo® demande rigueur pour exploiter pleinement sa précision. Première étape : fermez complètement les becs et vérifiez que l'aiguille pointe exactement sur le zéro du cadran. Si un léger décalage apparaît (±1 ou 2 divisions), deux options : pour un usage ponctuel, notez mentalement ce décalage et corrigez-le sur chaque mesure (exemple : si le zéro affiche +0,02 mm, retranchez 0,02 mm à toutes vos lectures). Pour un usage professionnel, ajustez le zéro en desserrant la petite vis de fixation du cadran (généralement sous le verre ou sur le pourtour), tournez manuellement le cadran jusqu'à aligner l'aiguille sur 0, puis rebloquez fermement.

Deuxième étape : placez la pièce entre les becs. Utilisez la molette de guidage pour l'approche finale : elle permet de doser précisément la force de mesure à environ 5-8 N, correspondant à la pression normalisée pour éviter toute déformation de la pièce ou flexion des becs. Une pression excessive (serrage manuel brutal) peut fausser la mesure de 0,01 à 0,03 mm sur des matériaux tendres (aluminium, plastiques) ou des pièces minces. Troisième étape : positionnez votre œil perpendiculairement au cadran pour éliminer l'erreur de parallaxe (lecture différente selon l'angle de vision). Lisez d'abord les millimètres entiers sur la règle graduée (exemple : le trait du coulisseau est entre 25 et 26 mm). Lisez ensuite l'aiguille sur le cadran : chaque tour complet représente exactement 1 mm, divisé en 100 graduations de 0,01 mm chacune. Si l'aiguille pointe sur la 47ème division, vous lisez 0,47 mm. Total : 25,47 mm. Quatrième étape : pour une mesure critique, répétez 3 fois en relâchant puis repositionnant les becs. Si les 3 mesures donnent 25,47 / 25,47 / 25,48 mm, votre moyenne (25,47 mm) est fiable avec une incertitude de ±0,01 mm.

5. Quelles applications industrielles exigent la qualité Mitutoyo® ?

Industries aéronautique et spatiale (tolérances IT6-IT7), secteur médical et pharmaceutique (dispositifs implantables, dosage précis), automobile haut de gamme (moteurs hautes performances), horlogerie et bijouterie (composants micrométriques), et tout environnement ISO 9001/AS9100 nécessitant une traçabilité métrologique rigoureuse.

Le surcoût d'un Mitutoyo® par rapport à un modèle standard se justifie pleinement dans les secteurs où la qualité métrologique est critique. En aéronautique et spatial, les pièces de turbines, trains d'atterrissage ou structures primaires requièrent des tolérances IT6-IT7 (±0,02 à ±0,05 mm) avec traçabilité complète : le certificat d'inspection Mitutoyo® accompagne chaque instrument, satisfaisant les audits AS9100. Dans le secteur médical, la fabrication d'implants orthopédiques (prothèses de hanche, plaques vertébrales) ou d'instruments chirurgicaux impose des cotes ultra-précises pour garantir la sécurité des patients : une erreur de 0,05 mm sur un implant peut compromettre la biocompatibilité ou la durée de vie.

L'automobile haut de gamme (moteurs de compétition, supercars, véhicules électriques premium) contrôle les jeux de coussinets, épaisseurs de segments, ou dimensions de soupapes avec des tolérances serrées pour optimiser performances et longévité : le Mitutoyo® assure la répétabilité nécessaire sur des milliers de mesures quotidiennes. En horlogerie, les composants mécaniques (ponts, platines, axes) mesurent parfois quelques dixièmes de millimètre avec tolérances de ±0,01 mm : seul un instrument de précision Mitutoyo® garantit la fiabilité requise. Pour toute entreprise certifiée ISO 9001, ISO 13485 (médical), ou AS9100 (aéronautique), disposer d'instruments Mitutoyo® étalonnés et traçables simplifie les audits qualité et renforce la crédibilité auprès des clients exigeants. L'investissement dans la qualité métrologique se rentabilise par la réduction des rebuts, l'amélioration de la capabilité des processus (Cp, Cpk), et la confiance accrue des clients dans la conformité de vos produits.

6. Comment entretenir ce Mitutoyo® pour préserver ses performances sur 20-30 ans ?

Nettoyez délicatement après chaque usage, huilez la crémaillère tous les 6 mois avec huile fine Mitutoyo® ou équivalente, vérifiez le zéro quotidiennement, protégez absolument des chocs, rangez au coffret rigide, et faites réaliser un étalonnage annuel par laboratoire accrédité ISO 17025 pour maintenir la traçabilité.

Un Mitutoyo® bien entretenu vous servira toute votre carrière professionnelle. Routine quotidienne : après chaque session de mesure, essuyez soigneusement la règle, les becs et le coulisseau avec un chiffon microfibre propre et sec (jamais de papier abrasif qui rayerait les surfaces rectifiées). Si vous travaillez en présence d'huile de coupe ou de lubrifiants, nettoyez d'abord avec un dégraissant doux (alcool isopropylique) puis séchez parfaitement. Inspectez visuellement la crémaillère : si vous détectez des particules métalliques coincées dans les dents, retirez-les délicatement avec une brosse douce à poils naturels ou un coton-tige. Vérifiez le zéro en fermant complètement les becs : l'aiguille doit pointer sur 0. Tout décalage persistant signale un besoin de recalibration.

Maintenance semestrielle : appliquez une très fine couche d'huile de précision sur la crémaillère (Mitutoyo recommande son huile spéciale référence 207000, mais une huile fine pour instruments type Ballistol ou huile de vaseline convient). Déposez 2-3 gouttes sur un chiffon puis frottez légèrement la crémaillère sur toute sa longueur. Actionnez ensuite le coulisseau sur toute la course 10-15 fois pour répartir le lubrifiant. Essuyez soigneusement l'excédent qui attirerait poussières et saletés. Inspectez le cadran : si vous constatez de la buée sous le verre (signe de pénétration d'humidité), contactez un centre Mitutoyo® agréé pour remplacement du joint. Vérifiez la molette de guidage : elle doit tourner librement sans point dur ni jeu excessif. Protection critique : ne laissez jamais tomber l'instrument, ne le posez jamais sur une surface métallique dure (risque d'écrasement des becs), ne le stockez jamais en vrac avec d'autres outils. Utilisez toujours le coffret rigide fourni. Pour usage professionnel avec traçabilité ISO 9001, planifiez un étalonnage annuel par laboratoire accrédité (Micron France peut organiser l'étalonnage, contactez le 03.59.75.00.95). Le certificat d'étalonnage garantit la conformité de vos mesures et satisfait vos audits qualité.
