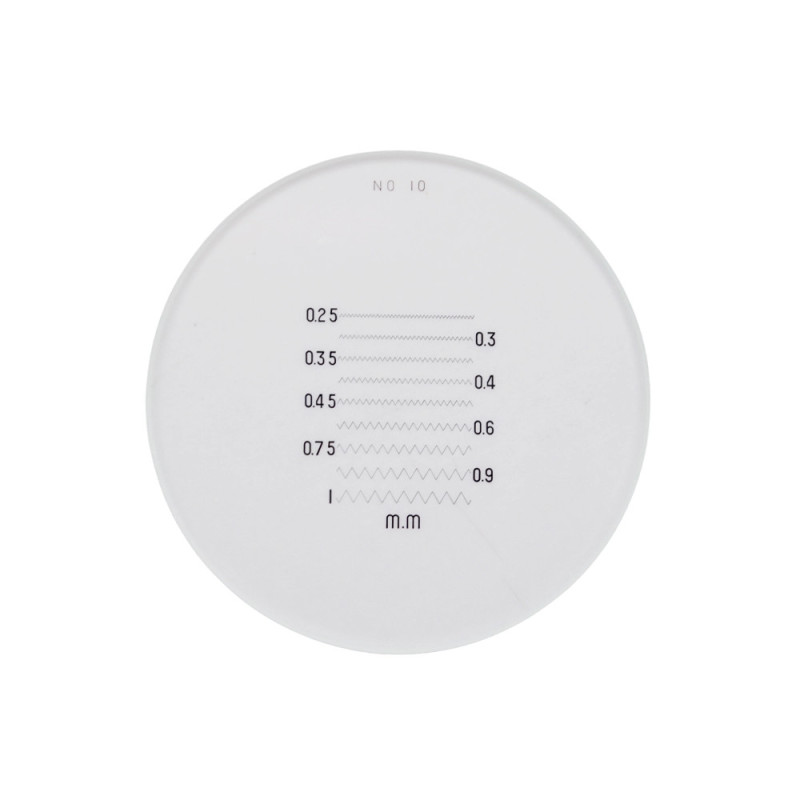

Plaque filetages 0.25 à 1 mm

Présentation

Cette plaque filetages 0,25 à 1 mm a été conçue pour être utilisée avec la loupe graduée haute qualité réf. 417556. Elle permet à l’utilisateur de contrôler visuellement la conformité des filetages très fins, directement sur pièce, sans besoin d’outil de mesure complexe.

Idéale pour les ateliers de mécanique de précision, de microtechnique, d'optique ou d’horlogerie, elle offre une lecture simple et directe, particulièrement utile pour les opérations de tri, de contrôle qualité ou de validation de fabrication.

✅ Fonctions principales

• Contrôle visuel rapide de pas de filetages de 0,25 à 1 mm
• Permet d’identifier ou de valider un filetage sans contact direct
• Lecture sous loupe pour plus de précision et de confort
• S’installe directement dans la loupe compatible (réf. 417556)

????️ Utilisation

• Retirer la plaque standard de la loupe graduée
• Insérer la plaque filetages dans le logement prévu
• Placer la pièce filetée à contrôler sur la plaque
• Observer sous la loupe l’ajustement du pas avec les repères
• Nettoyer la plaque après usage si besoin

???? Domaines d'application

• Contrôle de fabrication en usinage de précision
• Vérification de pas en mécanique fine ou horlogerie
• Contrôle qualité en atelier ou au poste de tri
• Maintenance ou réparation de pièces filetées fines
• Métrologie manuelle avec outils visuels

???? Caractéristiques techniques

• Type : plaque de contrôle pour filetage
• Plage couverte : de 0,25 mm à 1 mm
• Installation : simple insertion dans la base de la loupe
• Compatibilité : loupe graduée réf. 417556

⚠️ Conseils d'utilisation

• Toujours vérifier que la plaque est bien positionnée dans la loupe
• Ne pas forcer la pièce à contrôler : analyse uniquement visuelle
• Nettoyer la plaque après chaque utilisation pour préserver la lisibilité
• Éviter l’exposition prolongée à la chaleur ou à des solvants
• Ranger à plat pour éviter les déformations

???? Contenu de la livraison

• 1 x Plaque de contrôle pour filetages 0,25 à 1 mm (à insérer dans loupe réf. 417556)
