Endoscopes

1. Qu'est-ce qu'un endoscope et quels sont ses avantages ?

Un endoscope est un instrument optique équipé d'une caméra qui permet d'observer l'intérieur de machines, conduites ou équipements sans les démonter. Il se compose d'un flexible (ou tube rigide) avec une caméra miniature au bout et d'un écran pour visualiser les images.

Les principaux avantages :

● Inspection sans démontage : Vous inspectez l'intérieur de moteurs, machines et tuyaux sans tout démonter.

● Accès aux zones impossibles : Le flexible atteint des endroits où l'œil ne peut pas aller.

● Détection précoce des problèmes : Vous repérez les défauts et l'usure avant la panne.

● Gain de temps et d'argent : Pas de démontage inutile, interventions ciblées au bon moment.

● Preuve visuelle : Photos et vidéos pour vos rapports et expertises.

Les endoscopes s'utilisent dans l'industrie mécanique, l'automobile, l'aéronautique, le bâtiment, la plomberie et la maintenance.

2. Quels types d'endoscopes sont disponibles chez Micron France ?

Micron France propose 4 modèles d'endoscopes adaptés à différents besoins d'inspection.

Tableau comparatif des endoscopes

Modèle	Écran	Flexible	Résolution	Articulation	Points forts
Écran amovible 3,5"	3,5" détachable sans fil	Ø9mm - 2m étanche IP67	704x576 pixels	Non	Écran sans fil, enregistrement SD, 3 accessoires inclus
Écran intégré 2,4"	2,4" fixe	Ø9mm - 2m	640x480 pixels	Non	Compact, bon rapport qualité/prix
USB PC	Via PC	Ø10mm - 5m	640x480 pixels	Non	Économique, longue portée 5m
Articulée	2,7" fixe	Ø6mm - 1m étanche IP67	640x480 pixels	Oui 0-175°	Flexible le plus fin, orientation précise

Descriptions détaillées

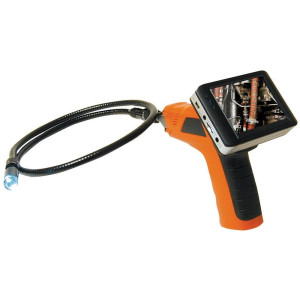

Endoscope avec écran amovible 3,5" :

● Le système haut de gamme avec écran TFT LCD 3,5" détachable fonctionne sans fil grâce à la transmission 2,4 GHz.

● La caméra couleur offre une résolution de 704x576 pixels avec un angle horizontal de 50°.

● Le flexible étanche IP67 de Ø9mm et 2m se détache facilement pour le rangement.

● L'éclairage par 2 LEDs blanches à luminosité réglable s'adapte à toutes les situations.

● L'enregistrement de photos/vidéos datées sur carte SD (non fournie) conserve les preuves visuelles.

● Les sorties USB et vidéo composite permettent de transférer les données.

● Livré avec crochet, embout magnétique et embout miroir pour une polyvalence maximale.

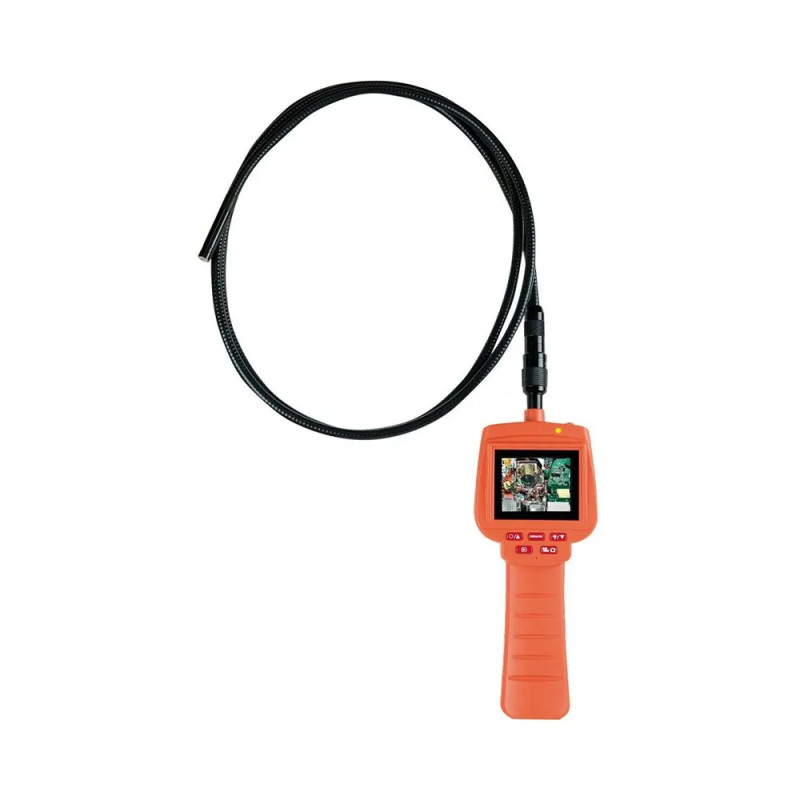

Endoscope avec écran 2,4" :

● Le système compact intègre un écran 2,4" directement sur le boîtier.

● L'enregistrement s'effectue en photos (640x480 jpeg) et vidéos (avi) sur carte SD.

● La sonde Ø9mm de 2m offre un angle de vision de 54°.

● Les sorties USB et vidéo composite transfèrent les images vers PC ou téléviseur.

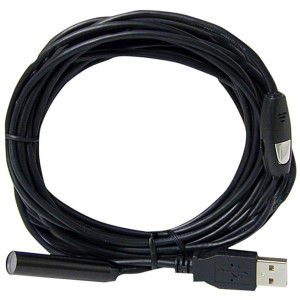

Endoscope USB étanche :

● Le modèle économique se branche directement sur port USB du PC sans alimentation externe.

● La caméra CMOS de 300 Kpixels capture en 640×480 pixels.

● Le flexible de 10mm de diamètre et 5m de long explore les zones les plus profondes.

● L'interface USB 2.0 assure une compatibilité universelle avec tous les ordinateurs.

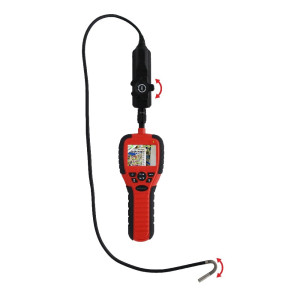

Caméra d'inspection articulée :

● Le flexible s'articule dans 2 directions de 0 à 175° et se commande depuis la poignée.

● Le diamètre de 6mm (le plus fin) accède aux zones les plus étroites.

● L'étanchéité IP67 permet les inspections en milieux humides.

● Les 6 LEDs avec réglage de luminosité éclairent efficacement la zone d'inspection.

● L'enregistrement sur carte micro SD conserve images et films pour vos rapports.

3. Comment choisir le bon endoscope pour mon application ?

Le choix dépend de votre usage et des zones à inspecter.

Diamètre et longueur du flexible

Le diamètre détermine où vous pouvez insérer l'endoscope. Les modèles Micron France vont de 6 mm à 10 mm. Un flexible de 6 mm passe dans les tuyauteries étroites et les petits mécanismes. Les diamètres 9-10 mm offrent un bon compromis.

La longueur conditionne la profondeur d'inspection. Les flexibles de 1 m conviennent aux machines accessibles. Les 2 m atteignent les zones plus profondes dans les moteurs et canalisations. Les 5 m explorent les conduites longues et les puits.

Type d'écran

Écran intégré (2,4" ou 2,7") : Vous travaillez en autonomie sans ordinateur. Idéal sur le terrain.

Écran amovible sans fil (3,5") : L'écran se détache et se positionne où vous voulez pour voir confortablement.

Connexion USB à PC : Nécessite un ordinateur mais offre un grand écran et plus de fonctions.

Qualité d'image

Plus la résolution est élevée, plus l'image est nette. Les modèles d'entrée de gamme suffisent pour repérer des obstructions ou gros défauts. Les modèles haut de gamme donnent des images détaillées pour les inspections précises.

Éclairage

Tous les modèles ont un éclairage LED intégré. Privilégiez les modèles avec luminosité réglable pour s'adapter aux différentes situations

Étanchéité

L'indice IP67 garantit que le flexible résiste à l'eau, l'huile et les projections. Indispensable pour inspecter des moteurs, circuits hydrauliques ou canalisations.

Enregistrement

Les modèles avec enregistrement photo/vidéo sur carte SD conservent les preuves visuelles pour vos rapports et le suivi dans le temps.

Accessoires

Les crochets récupèrent des objets tombés. Les embouts magnétiques ramassent les pièces métalliques. Les embouts miroirs inspectent des angles impossibles. Ces accessoires rendent l'endoscope beaucoup plus polyvalent.

Articulation

La caméra articulée se plie dans 2 directions jusqu'à 175°, ce qui permet d'inspecter des cavités complexes et des coudes sans retirer l'endoscope.

4. Comment utiliser correctement un endoscope ?

Préparation

● Nettoyez l'entrée de la zone à inspecter pour éviter d'introduire des saletés.

● Vérifiez que l'endoscope est chargé (modèles sur batterie) ou connecté (modèle USB).

● Insérez une carte SD si vous voulez enregistrer les observations.

● Testez la caméra et l'éclairage avant de commencer l'inspection.

Insertion du flexible

● Introduisez doucement le flexible dans l'ouverture sans forcer.

● Si ça résiste, retirez légèrement et changez l'angle d'approche.

● Pour les modèles articulés, utilisez la commande pour contourner les obstacles.

● Avancez lentement pour avoir le temps d'observer l'écran.

● Faites de légères rotations pour voir tout le tour de la zone inspectée.

Réglage de l'éclairage

● Ajustez la luminosité selon les besoins de la zone inspectée.

● Augmentez l'éclairage progressivement dans les zones très sombres.

● Réduisez-le sur les surfaces brillantes pour éviter les reflets gênants.

Enregistrement

● Photographiez systématiquement les zones suspectes ou abîmées.

● Enregistrez de courtes vidéos dans les zones complexes pour garder une trace.

● Notez approximativement la profondeur de chaque observation importante.

Retrait

● Retirez lentement le flexible en continuant d'observer l'écran.

● Pour les modèles articulés, remettez le flexible droit avant le retrait complet.

5. Comment entretenir mon endoscope pour préserver sa durée de vie ?

Nettoyage

● Essuyez le flexible avec un chiffon doux après chaque utilisation.

● Si le flexible est gras ou huileux, nettoyez-le avec un chiffon légèrement humide puis séchez-le bien.

● N'utilisez jamais de solvants ou produits abrasifs qui endommagent le revêtement.

● Nettoyez l'optique de la caméra avec un chiffon microfibre pour une image nette.

Protection du flexible

● Ne pliez jamais le flexible trop serré car un pliage excessif casse les composants internes.

● Ne laissez pas le flexible traîner au sol où il pourrait être écrasé.

● Rangez le flexible en boucles larges dans la malette d'origine, jamais serré ou noué.

Stockage

● Rangez l'endoscope dans un endroit sec à température ambiante.

● Retirez les piles si vous ne l'utilisez pas pendant plusieurs mois.

● Rechargez les batteries tous les 3 mois si l'endoscope reste stocké longtemps.

Vérifications

● Vérifiez régulièrement l'état du flexible en recherchant des fissures ou zones écrasées.

● Testez que toutes les LEDs s'allument correctement avant chaque utilisation.

● Contrôlez l'étanchéité des joints si vous travaillez en milieu humide.

Précautions

● N'insérez pas le flexible dans des zones très chaudes (plus de 60°C).

● Évitez les atmosphères explosives ou avec gaz inflammables.

6. Les endoscopes nécessitent-ils un entretien ou une vérification particulière ?

Les endoscopes ne nécessitent pas d'étalonnage comme les instruments de métrologie, mais des vérifications simples sont utiles.

Vérifications avant utilisation

● Testez la qualité d'image en inspectant une zone connue.

● Vérifiez que l'éclairage fonctionne et que toutes les LEDs s'allument.

● Manipulez le câble sur toute sa longueur pour détecter des zones rigides ou qui se plient anormalement.

Maintenance simple

● Nettoyez régulièrement l'écran avec un chiffon microfibre.

● Si l'autonomie de la batterie diminue beaucoup, remplacez-la.

● Nettoyez les connecteurs avec une soufflette pour éliminer la poussière.

Accessoires et réparations

● Conservez soigneusement les accessoires (crochets, embouts) dans la mallette.

● Si vous en perdez un, contactez le service après-vente pour commander la pièce.

● En cas de panne électronique, ne tentez pas de réparer vous-même.

● Contactez le service client Micron France pour un diagnostic et une réparation professionnelle.

7. Quelles sont les erreurs courantes à éviter avec les endoscopes ?

Erreurs de manipulation

Ne forcez jamais l'insertion du flexible. Si ça résiste, retirez et cherchez un autre angle. N'utilisez pas l'endoscope pour pousser ou déplacer des objets. Ne laissez pas pendre le flexible dans le vide avec la caméra au bout.

Erreurs d'environnement

N'insérez pas le flexible dans des liquides corrosifs (acides, solvants) même s'il est étanche IP67. Évitez les inspections dans des zones très chaudes (plus de 60°C). Ne travaillez pas sous la pluie avec l'électronique (sauf le flexible étanche).

Erreurs de stockage

Ne rangez jamais l'endoscope avec le flexible enroulé trop serré. N'empilez pas d'objets lourds sur la mallette. Ne stockez pas en plein soleil ou près d'une source de chaleur.

Erreurs avec la batterie

Ne laissez pas la batterie se décharger complètement régulièrement. Utilisez uniquement le chargeur fourni. Ne chargez pas immédiatement après une utilisation intensive, laissez refroidir 15-30 minutes.

8. Quels accessoires et équipements complémentaires pour les endoscopes ?

Accessoires inclus

● Les crochets ramassent les objets tombés (vis, joints, petites pièces).

● Les embouts magnétiques récupèrent spécifiquement les pièces métalliques.

● Les embouts miroirs inspectent des angles impossibles à atteindre directement.

Cartes mémoire

● Les cartes SD ou micro SD enregistrent vos photos et vidéos d'inspection.

● Choisissez une carte de 32 Go ou 64 Go pour avoir beaucoup d'espace.

● Formatez régulièrement la carte après avoir transféré les données importantes.

Protection

● Un étui de transport renforcé protège l'endoscope sur les chantiers difficiles.

● Un protège-écran en verre trempé préserve l'écran des rayures et des chocs.

Éclairage d'appoint

Pour les zones très sombres, un éclairage LED externe peut compléter les LEDs intégrées.

Équipements complémentaires chez Micron France

● Les loupes et microscopes aident à examiner de plus près les photos pour identifier les micro-défauts.

● Les caméras thermiques détectent les points chauds et surchauffes invisibles en lumière normale.

● Les détecteurs de métaux localisent les structures cachées avant de percer pour créer un accès.

Besoin de conseils pour choisir votre endoscope ?

L'équipe Micron France est à votre disposition pour vous orienter vers le modèle le mieux adapté à votre secteur d'activité et à vos besoins spécifiques d'inspection. N'hésitez pas à nous contacter pour un devis personnalisé sur les endoscopes et leurs accessoires.
