Jauges de profondeur digitales

1. Quelles sont les jauges de profondeur digitales proposées par Micron France ?

Les jauges de profondeur digitales mesurent alésages, épaulements et encoches avec une lecture directe au 0,01 mm sur afficheur LCD, sans interprétation de vernier. Micron France propose une gamme de plusieurs références en stock, de 2 marques : Micron France et Mitutoyo. Elles couvrent des capacités de 150 à 500 mm et des configurations variées : règle droite standard, pointe fine, crochet simple, double crochet, avec ou sans connectivité de données.

Les prix débutent à 34,20 € HT pour une jauge digitale standard 200 mm avec base 100 mm et sortie RS232, et montent à 462 € HT pour la version Mitutoyo IP67 haute précision. Les bases amovibles et le certificat d'étalonnage raccordé COFRAC sont disponibles en option sur la plupart des modèles. Pour orienter votre choix selon votre application, contactez notre équipe au 03 59 75 00 95.

2. Quelle différence entre la fonction zéro relatif et le zéro absolu (ABS/Origin), et laquelle choisir ?

Toutes les jauges digitales de la gamme disposent d'un zéro relatif (zéro flottant) : appuyer sur le bouton RAZ réinitialise l'affichage à 0 depuis n'importe quelle position, permettant de mesurer des différences de profondeur entre deux points ou de mettre en référence une cote nominale. C'est la fonction standard, suffisante pour la majorité des contrôles en atelier. Le zéro absolu (ABS sur les modèles Mitutoyo, Origin sur certains modèles Bluetooth) fonctionne différemment : l'instrument mémorise un point d'origine fixe défini une seule fois et conserve la position réelle même après extinction, changement de pile ou coupure accidentelle. Cette distinction est critique dans deux situations précises :

Collecte de données SPC (Statistical Process Control)

Le zéro absolu garantit que toutes les valeurs transmises au système de collecte sont référencées au même point d'origine, quelle que soit l'historique des manipulations. Une remise à zéro intempestive en zéro relatif produit des données non comparables qui faussent les calculs de capabilité.

Séries longues multi-opérateurs

Un opérateur changeant de poste ne peut pas accidentellement modifier la référence de mesure si l'instrument fonctionne en mode ABS.

Pour un usage atelier ponctuel ou les contrôles go/no-go, le zéro relatif est amplement suffisant. Le zéro absolu ne justifie le surcoût que dans les environnements avec traçabilité numérique continue des mesures.

3. RS232 ou Bluetooth : quelle connectivité choisir pour le transfert de données ?

Les deux technologies permettent d'exporter les valeurs mesurées vers un ordinateur ou un système de collecte, mais leurs contraintes d'usage sont très différentes.

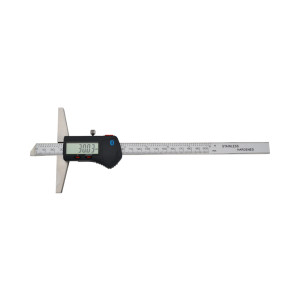

La sortie RS232 reste pertinente pour les bancs de contrôle fixes avec ordinateur dédié, où le câblage est intégré au poste. Le Bluetooth est indispensable dès que l'opérateur se déplace autour de la pièce, que la jauge est utilisée en hauteur ou dans une zone où tirer un câble est contraignant. Le modèle Bluetooth Micron France dispose en plus du mode zéro absolu et relatif sélectionnable, ce qui en fait la solution la plus complète de la gamme hors Mitutoyo.

4. Quand faut-il choisir une jauge avec crochet plutôt qu'une jauge à règle droite ?

La règle droite standard convient à toutes les profondeurs accessibles verticalement depuis la surface de référence : alésages borgnes, épaulements, logements de joints, perçages. Le crochet devient nécessaire dès que la géométrie de la pièce crée un obstacle entre l'embase et la zone à mesurer, ou que la profondeur doit être lue depuis le dessous d'un rebord. La gamme Micron France propose deux niveaux de crochet :

Crochet simple (jusqu'à 300 mm)

Pénètre dans des gorges, des saignées latérales ou des cavités dont l'ouverture est plus large que la tige. Usage typique : profondeur de gorges d'étanchéité, empreintes de moule avec contre-dépouille légère, épaulements intérieurs d'alésages.

Double crochet 350 mm + base 160 mm

Deux crochets latéraux symétriques pour une stabilité accrue lors de mesures dans des alésages de grand diamètre ou des épaulements profonds. La base de 160 mm offre une surface d'appui plus large que les modèles standard base 100 mm, réduisant les erreurs d'inclinaison sur les grandes pièces. Une base 300 mm est disponible en option pour étendre encore la surface de référence.

À noter : la jauge à crochet ne peut pas toujours se substituer à la règle droite dans les mêmes conditions, dans un alésage de petit diamètre, le crochet peut manquer d'espace pour se positionner correctement.

5. La jauge de profondeur digitale à pointe fine est-elle adaptée à tous les perçages de petit diamètre ?

Non, et cette limite est importante à connaître avant l'achat. La jauge de précision à pointe fine Micron France présente une touche de diamètre 1,5 mm sur les 10 premiers millimètres, puis 3 mm sur les 20 mm suivants, pour une capacité maximale de 30 mm. Elle est conçue pour les perçages dont le diamètre est au minimum légèrement supérieur à 1,5 mm, mais la règle pratique est d'utiliser cet instrument uniquement pour des perçages dont le diamètre est au moins 3 fois supérieur au diamètre de la pointe, afin d'éviter tout frottement latéral qui biaiserait la mesure.

Pour des perçages de diamètre inférieur à 3 mm, une jauge de profondeur standard même digitale ne peut pas physiquement accéder à la zone, et d'autres méthodes de mesure (micromètre de profondeur, projecteur de profil) doivent être envisagées.

La capacité de 30 mm est également une limite absolue : au-delà, la tige bute mécaniquement et aucune mesure n'est possible. Pour des profondeurs supérieures à 30 mm dans des orifices de petit diamètre, les modèles à règle droite standard (base 100 mm, capacités jusqu'à 500 mm) restent la seule option dans la gamme.

6. À quel moment une base amovible apporte-t-elle une amélioration réelle de la précision ?

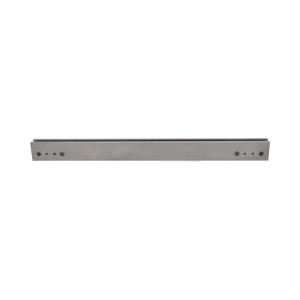

La base amovible (200 mm ou 300 mm) n'améliore pas la résolution de l'instrument, elle reste à 0,01 mm, mais elle réduit les erreurs systématiques liées à l'inclinaison de l'embase pendant la mesure. Ce phénomène est souvent sous-estimé : une embase de 100 mm inclinée de seulement 1° sur une profondeur de 50 mm génère une erreur de mesure de près de 0,15 mm, ce qui dépasse la tolérance de nombreuses pièces usinées. La base amovible est utile dans trois situations concrètes :

● Pièces à grande surface de référence plane : une embase plus large répartit mieux l'appui et réduit la sensibilité aux micro-défauts de planéité de la surface.

● Mesures répétitives en série : la base élargie crée un appui plus stable que l'opérateur peut reproduire de façon cohérente d'une pièce à l'autre, améliorant la répétabilité inter-opérateurs.

● Alésages proches d'un bord : l'embase standard peut basculer si elle chevauche un bord ou un épaulement ; une base plus longue maintient l'horizontalité même en appui partiel.

L'ajout d'une base amovible à une jauge digitale standard offre en pratique une polyvalence équivalente à certains modèles semi-professionnels d'une gamme supérieure, pour un coût total maîtrisé. Pour toute question sur la compatibilité entre une base et un modèle de jauge, contactez le 03 59 75 00 95.

Les jauges de profondeur digitales font partie de ces instruments de mesure dimensionnelle classique, d’un usage très répandu au même titre que les pieds à coulisse, comparateurs ou micromètres.

Micron France propose également :

• Les duromètres, utilisés pour mesurer la dureté de matériaux souples ou durs
• Les indicateurs à leviers, qui permettent le contrôle de la planéité des pièces en donnant l’écart de mesure autour de la valeur 0 d’origine
• Les trusquins utilisés pour le traçage de repères sur de nombreux types de matériaux dont le bois ou le métal
