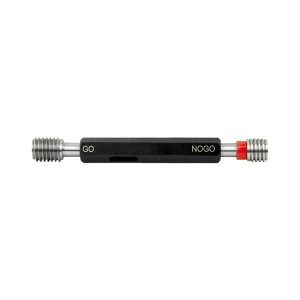

Tampon fileté hélicoïl

1. Pourquoi choisir un tampon hélicoïl et pas un tampon ISO standard ?

Un insert hélicoïl se pose dans un taraudage volontairement surdimensionné par rapport au filetage nominal : c'est la géométrie de l'insert en spirale qui, une fois mis en place, reconstitue le filetage nominal intérieur. Le taraudage de préparation suit donc une géométrie spécifique définie par la norme DIN 8140-2, différente d'un taraudage ISO classique de même désignation.

Un tampon ISO 6H standard ne permettrait pas de vérifier correctement ce type de taraudage car ses cotes de contrôle ne correspondent pas à celles de la préparation hélicoïl. Ce tampon est conçu précisément pour ces cotes de préparation, ce qui en fait l'outil indispensable pour garantir que le taraudage accueillera l'insert dans les conditions attendues.

Contactez notre équipe au 03 59 75 00 95 pour toute question sur le choix de dimension ou de pas.

2. Ce tampon contrôle-t-il le filetage avant ou après la pose de l'insert ?

Il contrôle exclusivement le taraudage de préparation, c'est-à-dire avant la pose de l'insert hélicoïl. Son rôle est de vérifier que le taraudage usiné dans la pièce respecte bien la géométrie DIN 8140-2 requise pour recevoir l'insert.

Une fois l'insert posé, c'est le filetage reconstitué par l'insert lui-même qu'il faudrait contrôler, avec un tampon fileté métrique ISO classique correspondant au filetage nominal. Ce tampon hélicoïl n'est donc pas utilisé en fin de chaîne mais bien en amont, comme outil de validation de la préparation avant montage.

3. Ce modèle convient-il pour des filetages impériaux UNC ou UNF ?

Non, ce modèle est exclusivement conçu pour les filetages métriques conformes à la norme DIN 8140-2, de M2×0,40 à M24×3. Pour les filetages impériaux, notre gamme propose deux références dédiées : le tampon hélicoïl UNC à tolérance 2B pour les pas normaux, et le tampon hélicoïl UNF à tolérance 2B pour les pas fins.

Ces deux références couvrent les désignations courantes depuis Nr 2 jusqu'aux diamètres inch les plus utilisés en industrie, et sont également disponibles avec option étalonnage.

4. L'étalonnage est-il nécessaire pour ce type de tampon ?

L'étalonnage n'est pas obligatoire pour tous les usages. Cependant, il devient indispensable dès que le processus de production est soumis à une exigence de traçabilité métrologique : certifications ISO 9001, audit client, production aéronautique ou automobile notamment. Sans certificat d'étalonnage, il est impossible de démontrer documentairement que le tampon était conforme au moment du contrôle, ce qui peut invalider les enregistrements qualité en cas d'audit.

L'option est disponible et doit être sélectionnée à la commande. Pour compléter votre outillage de contrôle fileté, notre gamme de bagues et tampons couvre l'ensemble des filetages courants métriques et impériaux.
