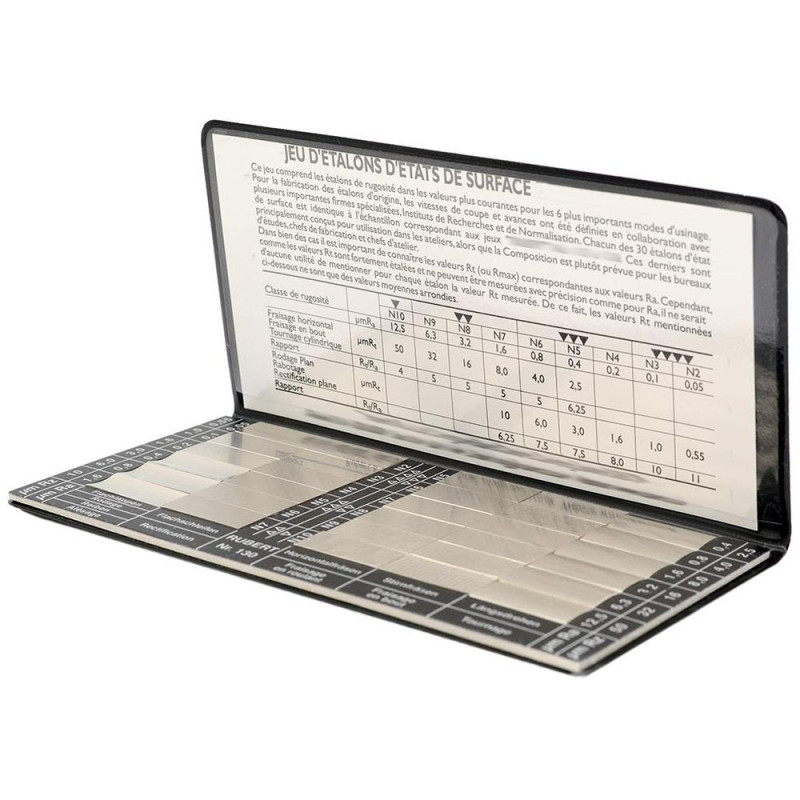

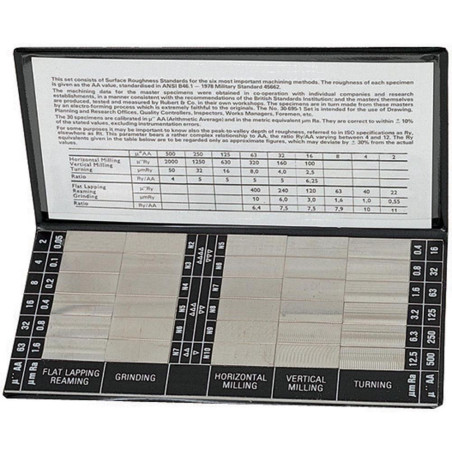

Jeu de 30 étalons de rugosité

Présentation

Ce jeu de 30 étalons de rugosité vous donne une référence tactile et visuelle immédiate, directement en atelier ou au poste de contrôle.

Chaque étalon correspond à un procédé d'usinage spécifique : rodage, rectification, superfinition, fraisage en bout, fraisage en roulant ou tournage/rabotage. Vos opérateurs peuvent ainsi vérifier par simple comparaison si la pièce respecte le Ra attendu, sans manipulation complexe ni temps d'attente. C'est particulièrement efficace pour les contrôles en cours de production ou les validations rapides en réception.

Ces échantillons physiques facilitent aussi la communication entre le bureau d'études et l'atelier : tout le monde parle le même langage quand il s'agit de définir ou vérifier une finition.

Livrés en coffret de protection, ils restent à portée de main pour vos contrôles quotidiens et votre démarche qualité.

✅ Fonctions principales

• Permet la comparaison tactile de la rugosité sur pièce usinée
• Classement par procédé d’usinage pour une lecture claire
• Contrôle visuel ou manuel sans instrumentation
• Échelle Ra de 0,05 à 12,5 selon méthode

🛠️ Utilisation

• Choisir l’échantillon correspondant au procédé utilisé
• Comparer par toucher ou visuellement la rugosité de la pièce
• Vérifier la conformité à l’état de surface requis
• Ranger systématiquement les étalons après usage pour éviter l’usure

🌍 Domaines d’application

• Ateliers de mécanique de précision
• Contrôle qualité et inspection sur pièce usinée
• Formation technique et apprentissage de la métrologie
• Maintenance industrielle

🔧 Caractéristiques techniques

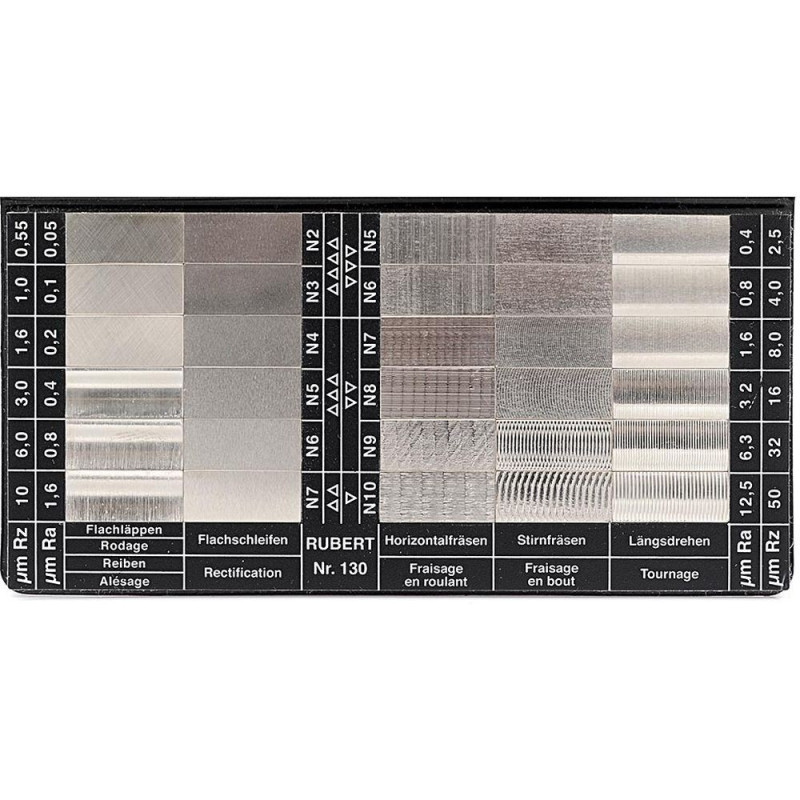

• 30 étalons classés par procédé
• Rodage : 0,05 / 0,1 / 0,2 Ra
• Superfinition : 0,4 / 0,8 / 1,6 Ra
• Rectification : 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 Ra
• Fraisage en roulant : 0,4 / 0,8 / 1,6 / 3,2 / 6,3 / 12,5 Ra
• Fraisage en bout : 0,4 / 0,8 / 1,6 / 3,2 / 6,3 / 12,5 Ra
• Rabotage / tournage : 0,4 / 0,8 / 1,6 / 3,2 / 6,3 / 12,5 Ra
• Étalons gravés et identifiés

🧩 Conseils d’utilisation

• Manipuler les échantillons avec des mains propres pour éviter l'usure prématurée
• Comparer toujours à température ambiante stable
• Ne pas superposer ou empiler les plaquettes entre elles
• Conserver dans le coffret après chaque usage

📦 Contenu de la livraison

• 1 x Jeu de 30 étalons de rugosité
• 1 x coffret de rangement
