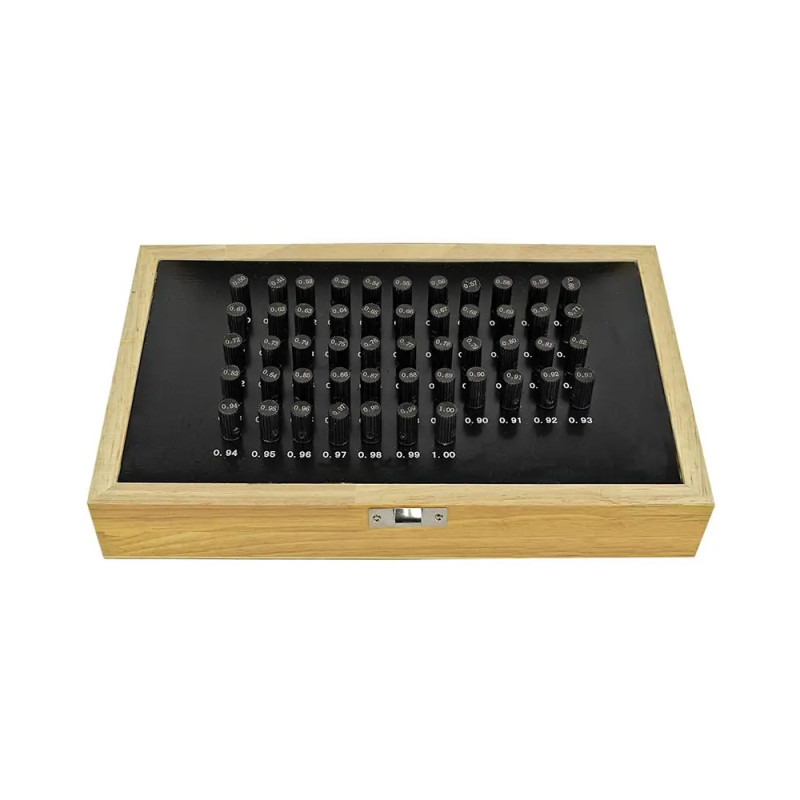

Jeu de piges de contrôle avec tête marquée


710005
  • Piges classe III en acier trempé stabilisé, Ø gravé
  • Tête amovible marquée, fixée par vis
  • Précision : ±0,003 mm | Dureté 55 HRC
  • Plusieurs plages et progressions disponibles
  • Étalonnage possible, en option
202,80 €
TTC
Diamètre
Progression
Disponibilité Livré en 24 à 48 heures
Quantité

Description

Présentation

Ce jeu de piges de contrôle avec tête marquée est conçu pour le contrôle dimensionnel d’alésages, perçages ou trous dans un contexte d’atelier ou de métrologie. Chaque pige dispose d’un corps de 50 mm en acier trempé stabilisé (dureté 55 HRC), et s’emboîte dans une tête marquée de 20 mm, maintenue par vis.

Les diamètres sont gravés directement sur le corps de la pige de contrôle à partir du Ø1 mm, garantissant une lecture rapide et évitant les confusions lors des séries de contrôle. Ce système modulaire avec têtes interchangeables facilite le rangement et l’identification.



✅ Fonctions principales

  • Vérification de diamètres intérieurs (perçages, alésages)
  • Tête amovible : changement rapide des piges
  • Lecture directe grâce à gravure du Ø
  • Utilisation pratique pour lots ou séries
  • Conformes aux tolérances atelier (Classe III)



🛠️ Utilisation

  • Emboîtement simple du corps dans la tête
  • Maintien sécurisé par vis sans jeu
  • Utilisation en poste de contrôle ou en production
  • Visibilité rapide grâce au marquage tête + corps
  • Transportable et adaptable selon la plage sélectionnée



🌍 Domaines d'application

  • Contrôle qualité en atelier mécanique
  • Vérification de gabarits de perçage
  • Métrologie de fabrication
  • Inspection de séries en production



🔧 Caractéristiques techniques

  • Longueur pige : 50 mm
  • Longueur tête : 20 mm
  • Matériau : acier trempé stabilisé
  • Dureté : 55 HRC
  • Tolérance : ±0,003 mm (Classe III)
  • Gravure du diamètre : à partir de Ø1 mm
  • Fixation : vis de maintien entre pige et tête
  • Plages : plusieurs diamètres et progressions disponibles
  • Étalonnage possible, en option



⚠️ Conseils d'utilisation

  • Bien vérifier le serrage de la pige dans la tête avant utilisation
  • Nettoyer après chaque usage pour éviter l’usure prématurée
  • Ranger dans leur coffret dédié pour conserver la précision



📦 Contenu de la livraison

  • 1 x Jeu de piges de contrôle avec tête marquée (diamètres et progressions au choix)
  • 1 x Coffret de rangement

Produits associés

Jeu de piges de contrôle

Le jeu de piges de contrôle avec tête marquée est un outil de précision indispensable pour les professionnels de l'industrie. Fabriqué en acier trempé de haute qualité, ce jeu offre une excellente résistance à l'usure et une durabilité exceptionnelle. Chaque pige est usinée avec une tolérance de ±0,003 mm, garantissant des mesures d'une précision remarquable.

Ce set comprend 51 piges de diamètres allant de 0,50 mm à 20,00 mm. Chaque pige est dotée d'une tête marquée, permettant une identification rapide et sans erreur du diamètre. La finition satinée anti-reflet facilite la lecture des graduations, même dans des conditions d'éclairage difficiles.



Avantages du produit :

  • Précision exceptionnelle : tolérances serrées pour des mesures fiables
  • Durabilité supérieure : acier trempé résistant à l'usure et à la corrosion
  • Ergonomie optimale : têtes marquées pour une identification rapide
  • Polyvalence : large gamme de diamètres pour diverses applications
  • Traçabilité : chaque jeu est livré avec un certificat d'étalonnage



Applications concrètes :
Ce jeu de piges trouve son utilité dans de nombreux secteurs, notamment :

  • Mécanique de précision : contrôle des alésages et des entrefers
  • Industrie aérospatiale : vérification des tolérances sur pièces critiques
  • Automobile : contrôle qualité des composants moteurs
  • Horlogerie : mesure des ouvertures minuscules
  • Maintenance industrielle : diagnostic des jeux et des usures



Instructions d'utilisation



  1. Préparation :
  • Assurez-vous que les piges et la pièce à mesurer sont propres et à température ambiante.
  • Portez des gants propres pour éviter les transferts de chaleur et la contamination.
Sélection de la pige :
  • Identifiez le diamètre approximatif à mesurer.
  • Choisissez la pige correspondante en vous référant à la tête marquée.
Mesure :
  • Insérez délicatement la pige dans l'alésage ou l'ouverture à contrôler.
  • La pige doit glisser avec une légère résistance, sans forcer.
  • Si la pige est trop serrée ou trop lâche, essayez le diamètre supérieur ou inférieur.
Interprétation :
  • La dimension correcte est atteinte lorsque la pige s'insère avec un ajustement serré mais sans blocage.
  • Pour des mesures plus précises, utilisez une combinaison de piges.
Enregistrement :
  • Notez la dimension mesurée et comparez-la aux spécifications requises.



Conseils d'entretien

  1. Nettoyage :
  • Après chaque utilisation, nettoyez les piges avec un chiffon doux et non pelucheux.
  • Pour les résidus tenaces, utilisez un solvant doux recommandé pour les instruments de précision.
Stockage :
  • Rangez toujours les piges dans leur étui d'origine, à l'abri de l'humidité et de la poussière.
  • Évitez les variations de température extrêmes qui pourraient affecter la précision.
Manipulation :
  • Manipulez les piges avec précaution pour éviter les chocs et les rayures.
  • Utilisez toujours l'extrémité sans marquage pour les mesures.
Calibration :
  • Faites vérifier régulièrement la précision de vos piges par un laboratoire de métrologie certifié.
  • Respectez les intervalles de calibration recommandés par le fabricant.
Lubrification :
  • N'appliquez jamais de lubrifiant sur les piges, cela pourrait affecter leur précision.
Inspection visuelle :
  • Vérifiez régulièrement l'absence de signes d'usure ou de dommages sur les piges.
  • Remplacez immédiatement toute pige endommagée ou usée.





Questions et réponses




Comment choisir la pige de la bonne taille pour ma mesure ?

Identifiez d'abord le diamètre approximatif que vous souhaitez mesurer. Sélectionnez ensuite la pige dont la tête marquée correspond à ce diamètre. Si vous n'êtes pas sûr du diamètre exact, commencez par une pige légèrement plus petite et augmentez progressivement la taille jusqu'à obtenir un ajustement correct.


Comment utiliser correctement les piges de contrôle ?

Après avoir sélectionné la pige adéquate, insérez-la délicatement dans l'alésage ou l'ouverture à contrôler. La pige doit glisser avec une légère résistance, sans forcer. Ne la forcez jamais, car cela pourrait endommager la pige ou la pièce que vous mesurez.


Comment savoir si la pige est bien ajustée dans l'alésage ?

Une pige bien ajustée glissera dans l'alésage avec une légère résistance, mais sans jeu excessif. Vous sentirez un léger frottement, mais la pige ne devrait pas se bloquer ni tourner librement. Si la pige est trop serrée ou trop lâche, essayez un diamètre légèrement supérieur ou inférieur.


Puis-je utiliser ces piges pour mesurer des diamètres intérieurs et extérieurs ?

Les piges de contrôle sont généralement conçues pour mesurer les diamètres intérieurs. Cependant, certaines piges peuvent être utilisées pour mesurer des diamètres extérieurs, notamment les plus petites. Vérifiez les spécifications du fabricant pour vous assurer que le jeu de piges que vous utilisez convient à la mesure de diamètres extérieurs.


Dans quels types d'industries ces piges sont-elles utilisées ?

Les piges de contrôle sont utilisées dans une variété d'industries nécessitant des mesures précises, notamment :

    • Mécanique de précision: usinage, fabrication d'outils, contrôle qualité
    • Automobile: fabrication de moteurs, de transmissions et d'autres composants
    • Aérospatiale: fabrication et maintenance d'avions et de composants
    • Médical: fabrication d'instruments chirurgicaux et d'autres dispositifs médicaux
    • Énergie: fabrication de turbines, de pipelines et d'autres équipements




Comment nettoyer et entretenir mon jeu de piges ?

Après chaque utilisation, essuyez soigneusement les piges avec un chiffon propre, doux et non pelucheux pour éliminer la poussière, les débris et l'humidité. Pour les résidus tenaces, utilisez un solvant de nettoyage doux, spécialement conçu pour les instruments de précision. Évitez d'utiliser des produits abrasifs ou corrosifs qui pourraient endommager la surface des piges.


Quel type de lubrifiant puis-je utiliser sur les piges ?

Il est généralement déconseillé d'utiliser des lubrifiants sur les piges de contrôle, car cela peut affecter leur précision. Les lubrifiants peuvent attirer la poussière et les débris, et peuvent également modifier les dimensions mesurées. Si vous devez absolument utiliser un lubrifiant, optez pour un lubrifiant sec à base de PTFE (polytétrafluoroéthylène) spécialement conçu pour les instruments de précision.


À quelle fréquence dois-je faire calibrer mes piges ?

La fréquence de calibration dépend de la fréquence d'utilisation, des conditions d'utilisation et des exigences de précision de votre application. En règle générale, il est recommandé de faire calibrer les piges de contrôle au moins une fois par an par un laboratoire de métrologie accrédité. MicronFrance vous fournit ce service. Une calibration plus fréquente peut être nécessaire si les piges sont utilisées intensivement, exposées à des chocs ou à des variations de température importantes.


Comment stocker correctement mes piges lorsqu'elles ne sont pas utilisées ?

Rangez toujours vos piges dans leur étui d'origine après utilisation. L'étui est conçu pour protéger les piges de la poussière, des dommages et des variations de température. Assurez-vous que l'étui est propre et sec avant d'y ranger les piges. Stockez l'étui dans un endroit frais, sec et à l'abri de la lumière directe du soleil. Évitez de stocker les piges dans des environnements humides ou corrosifs.
